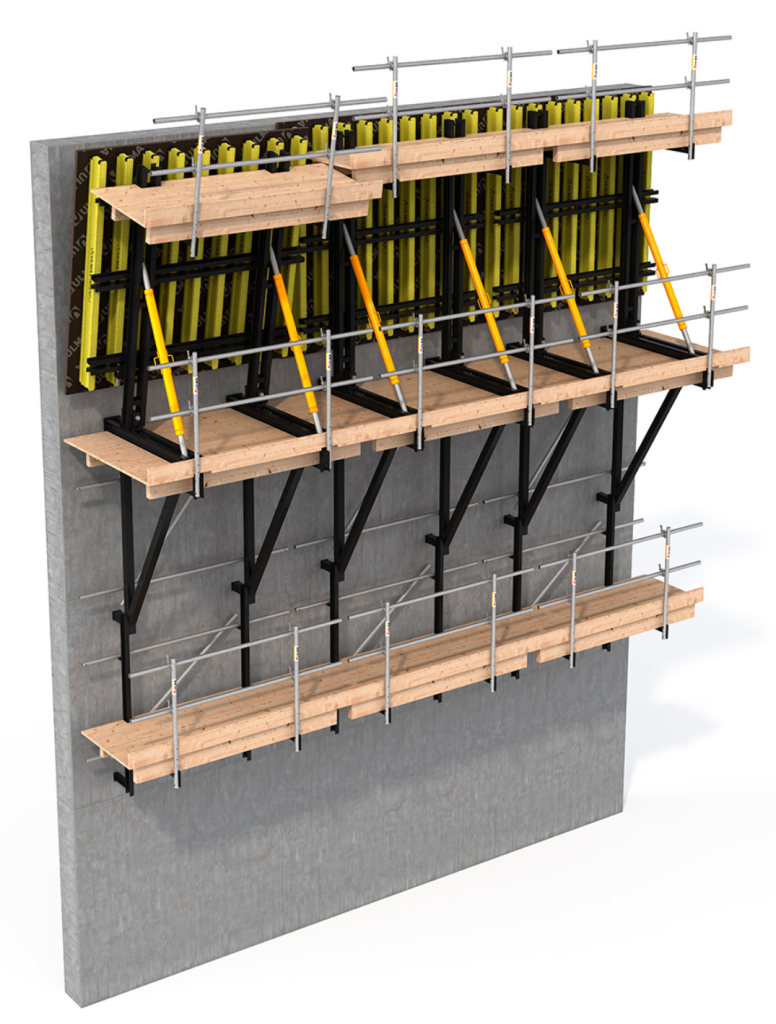

En el ámbito de construcciones como presas, galerías, esclusas, diques o edificaciones que enfrentan considerables cargas procedentes del hormigonado, se emplean encofrados trepantes específicos configurados a medida para adaptarse a cambios de inclinación vertical hacia adelante y hacia atrás según el proyecto. Este encofrado es un sistema trepante de una sola cara, en el cual las fuerzas generadas durante el hormigonado se descargan sin la necesidad de anclajes tradicionales. En su lugar, se utilizan consolas equipadas con correas y tornapuntas de alta capacidad, transmitiendo las fuerzas hacia el anclaje mediante la consola. Se pueden ejecutar muros con grandes desplomes, con las plataformas de trabajo siempre horizontales.
Estos encofrados son robustos y rentables, eliminando la necesidad de costosos trabajos de terminación al prescindir de anclajes de encofrado que requieran sellado individual. Además, el sistema se desplaza sobre el carro sin necesidad de grúa, facilitando el ferrallado, el montaje de consolas y encofrados, así como el desencofrado de vanos mediante el basculamiento del encofrado.
En el mercado existen soluciones estándar para alturas de bloques de hasta 5 m. Estas soluciones incorporan plataformas de trabajo amplias, con anchuras de hasta 2,80, m y garantizan subidas y bajadas seguras entre las plataformas gracias a un sistema de acceso integrado.
Las principales ventajas de los sistemas trepantes para presas incluyen la obtención de una solución robusta y rentable para cargas pesadas. Las distancias entre consolas permiten trabajar con módulos de encofrado de gran tamaño, optimizando la capacidad de carga y logrando soluciones económicas.
Además, se emplean anclajes diseñados específicamente para este tipo de consolas. Los conos de trepado descargan esfuerzos de tracción y transversales en el hormigón, con conos de protección anticorrosiva que se recuperan y reutilizan, dejando únicamente la barra y la contraplaca de forma permanente en el hormigón.
La flexibilidad en la planificación es otra ventaja, pues este sistema permite hormigonar superficies inclinadas hacia adelante o atrás, incluso en construcciones circulares. La capacidad de montar lateralmente consolas adicionales facilita el encofrado de superficies inclinadas, permitiendo la inclinación que indique el fabricante en su manual de producto y posibilitando la instalación de accesos prácticamente horizontales.
Os dejo un vídeo de ULMA sobre la utilización de estos encofrados en presas.
Referencias:
AFECI (2021). Guía sobre encofrados y cimbras. 3ª edición, Asociación de fabricantes de encofrados y cimbras, 76 pp.
YEPES, V. (2024). Estructuras auxiliares en la construcción: Andamios, apeos, entibaciones, encofrados y cimbras. Colección Manual de Referencia, serie Ingeniería Civil. Editorial Universitat Politècnica de València, 408 pp. Ref. 477. ISBN: 978-84-1396-238-2
