Mejora de terreno mediante Terra-Probe

El método Terra-Probe consiste en hundir y extraer un tubo de acero de unos 80 cm de diámetro de extremo abierto con vibraciones verticales inducidas por un vibrohincador externo (Figura 1). Este tubo es de 10 mm de espesor de chapa y su longitud debe superar entre 3 y 5 m la profundidad requerida de tratamiento.

Figura 1. Esquema del acoplamiento del vibrohincador al tubo de acero.

Las vibraciones verticales (de unos 15 Hz) permiten la hinca del tubo que, al llegar a la profundidad prevista, se eleva gradualmente, continuando la vibración y compactando el suelo tanto en el interior como alrededor del tubo. Se mantiene de 30 a 60 segundos vibrando antes de elevar en cada escalón. El área de influencia de la compactación es de aproximadamente 1 m respecto al tubo.

Esta técnica permite compactar suelos arenosos secos o saturados, pudiéndose alcanzar profundidades de unos 15 a 20 m. Sin embargo, no es eficiente en los primeros 4 m desde la superficie. Los puntos de vibrado se separan habitualmente 1,50 m, en un patrón triangular o rectangular, en función del tipo de suelo y la densificación requerida.

Las condiciones del suelo saturado son ideales para el éxito del método. En los sitios donde el nivel freático es profundo, se instalan lanzas de agua en el tubo para ayudar a la penetración y densificación del suelo. Esta técnica, no obstante, no es útil cuando el contenido de finos supera el 15% o si hay materia orgánica en cantidades de más del 5% en peso. También hay que considerar que, si existen capas inferiores más blandas, pueden asentar con la vibración. Además, Terra-Probe no es útil cuando se trata de atravesar capas rígidas. Sí que es una técnica idónea en localizaciones off-shore.

.

Figura 2. Esquema del sistema Terra-Probe

Terra-Probe es una técnica similar a la vibroflotación, pero es unas 4 veces más rápida. No obstante, es menos eficaz, pues se necesitan de 4 a 5 veces más puntos de tratamiento. La zona de influencia de la compactación y la profundidad es menor, así como la densidad relativa alcanzada. Una de las ventajas de Terra-Probe es que se puede utilizar un equipo habitual de pilotaje para realizar el trabajo.

Referencias:

MARTÍ, J.V.; GONZÁLEZ, F.; YEPES, V. (2004). Temas de procedimientos de construcción. Mejora de terrenos. Editorial de la Universidad Politécnica de Valencia. Ref. 2004.844.

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.



Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Vibrohincador de pilotes y tablestacas para el acople a retroexcavadora

Figura 1. Vibrohincador acoplado a retroexcavadora. https://www.beenes.com

En un artículo anterior habíamos descrito la hinca por vibración de pilotes y tablestacas. Ahora vamos a detenernos en una forma sencilla y versátil de utilizar los vibrohincadores, que es acoplarlos a una retroexcavadora. En este caso, el vibrohincador se monta en la pluma de una retroexcavadora sustituyendo la cuchara. Las mismas palancas de control de la cuchara son las que sirve para manejar el vibrohincador.

Este equipo no requiere instalaciones eléctricas, son compactos y robustos, de montaje rápido y sencillo y con un alto ratio de potencia/peso del equipo. La misma fuerza disponible en el brazo de la retroexcavadora ayuda en la hinca del perfil. Además, el vibrador sirve también para la extracción de los perfiles.

Figura 2. Esquema del vibrohincador. https://www.beenes.com

Os un vídeo ilustrativo al respecto.

A continuación os dejo un folleto explicativo de la empresa Beenes.

Descargar (PDF, 591KB)

Referencia:

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Hinca por vibración de pilotes y tablestacas

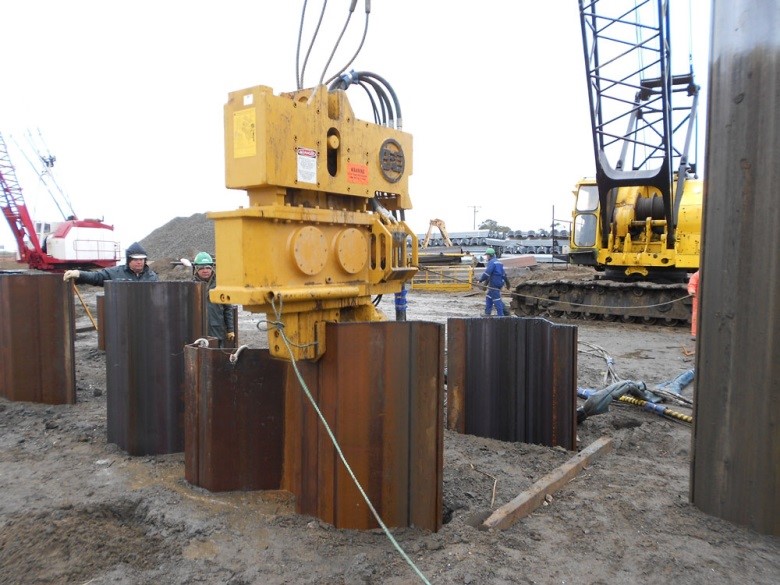

Figura 1. Vibrohincador suspendido desde una grúa. Fuente: www.apevibro.com.mx

Los primeros vibrohincadores se utilizaron en la Unión Soviética en 1934, pero su empleo se popularizó a partir de los 50, cuando se perfeccionaron. Esta técnica se basa en la reducción de la fricción de las partículas del terreno por medio de vibraciones para facilitar la hinca del pilote o la tablestaca. El método es apropiado en suelos granulares, especialmente saturados, y en algunos cohesivos si están saturados. Es el método de hinca más económico si se dan las condiciones adecuadas, alcanzándose hasta 0,5 – 1,0 m de hinca por minuto, siendo más silenciosos que los martillos. Los efectos de la vibración dependen del tipo de suelo; así como la pérdida del rozamiento en la arena se consigue con frecuencias bajas (5 Hz), en las arcillas es necesaria una frecuencia superior. La hinca por vibración de pilotes y tablestacas se utiliza en la práctica en perfiles metálicos.

El vibrohincador se utiliza tanto en la hinca como en la extracción de pilotes con secciones abiertas en H, tubos de acero sin tapa en la punta y en tablestacas. Todas ellas son secciones donde existe un bajo desplazamiento del suelo. Sin embargo, con determinados tipos de suelos, sería posible incluso la hinca de pilotes de sección cerrada.

El funcionamiento del vibrohincador se basa en el movimiento de unas masas excéntricas cuya resultante es una oscilación vertical pura al girar a la misma velocidad pero en sentidos opuestos. Modifican la frecuencia de vibración en función del suelo; así, una alta frecuencia (20-40 Hz) proporciona una menor transmisión de vibraciones al entorno. La vibración se transmite a través de unas presillas o mordazas que sujetan el pilote o la tablestaca.

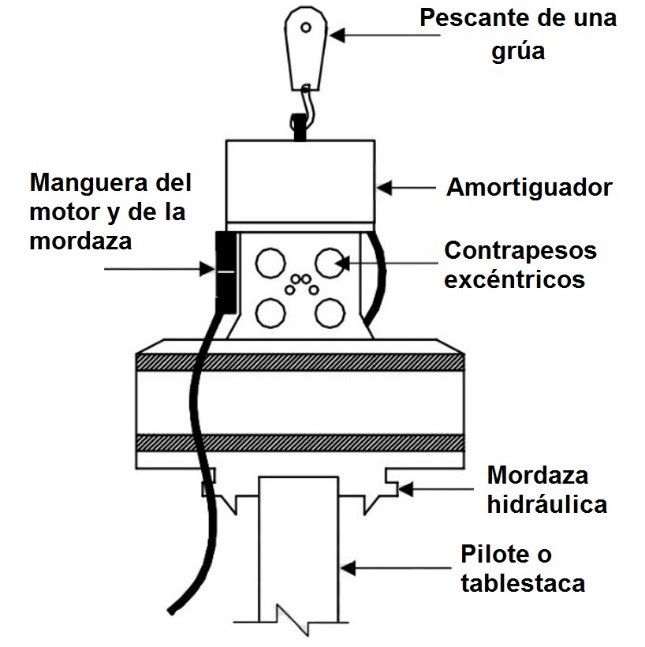

Figura 2. Esquema de un vibrohincador

El vibrador queda suspendido por grúa o sobre retroexcavadoras con mástil-guía para asegurar el guiado. La vibración no se transmite gracias a un amortiguador. Además, en el caso de la suspensión de una grúa, ha de cuidarse que cable de suspensión tenga longitud suficiente para evitar que la grúa acuse los efectos de la vibración. La extracción se puede realizar haciendo girar las excéntricas en sentido contrario.

Figura 3. Mordaza hidráulica para vibrohicador aplicado a un encamisado de pilote. Fuente: http://www.gandara.com.mx/maquinaria_accesorios.php

Hasta hace poco se utilizaban los vibradores eléctricos. Sin embargo, la tendencia actual son los vibradores hidráulicos, que con menor peso, permiten un reglaje continuo de la vibración. Los modelos recientes superan los 350 kW de potencia, con posibilidad de regular la amplitud y la frecuencia y por tanto, con la ventaja de adaptarse a diversos tipos de terreno. De hecho, los vibrohincadores se pueden clasificar atendiendo a su frecuencia de trabajo:

  • Vibrohincadores de baja frecuencia (5-10 Hz). Para pilotes de grandes secciones (hormigón y tubos ciegos de acero).
  • Vibrohincadores de frecuencia media (10 – 30 Hz). Para pilotes de acero de pequeña sección y tablestacas. Son los más frecuentes.
  • Vibrohincadores de alta frecuencia (> 30 Hz). Minimizan el impacto de las vibraciones en el entorno y estructuras vecinas.
  • Martillos resonantes (90 – 110 Hz). Inducen una respuesta resonante en el pilote. No son muy usados.
  • Martillos de impacto-vibración. De uso muy limitado, proporciona tanto una vibración vertical como impactos durante la hinca.

A continuación podéis ver un vídeo explicativo de lo anteriormente expuesto. Espero que os sea útil.

Os dejo a continuación algunos vídeos que ilustran el procedimiento constructivo.

Referencia:

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.
