Los eyectores hidráulicos son dispositivos de elevación de fluidos que, aunque no constituyen bombas en sentido estricto, funcionan como sistemas fluido-dinámicos capaces de transportar un fluido secundario mediante la energía suministrada por un fluido primario a presión. Su principal característica es la ausencia de elementos móviles en la zona de aspiración o de elevación, lo que les proporciona una elevada fiabilidad, un mantenimiento mecánico prácticamente nulo en el interior del pozo y una gran resistencia frente a condiciones de trabajo severas.

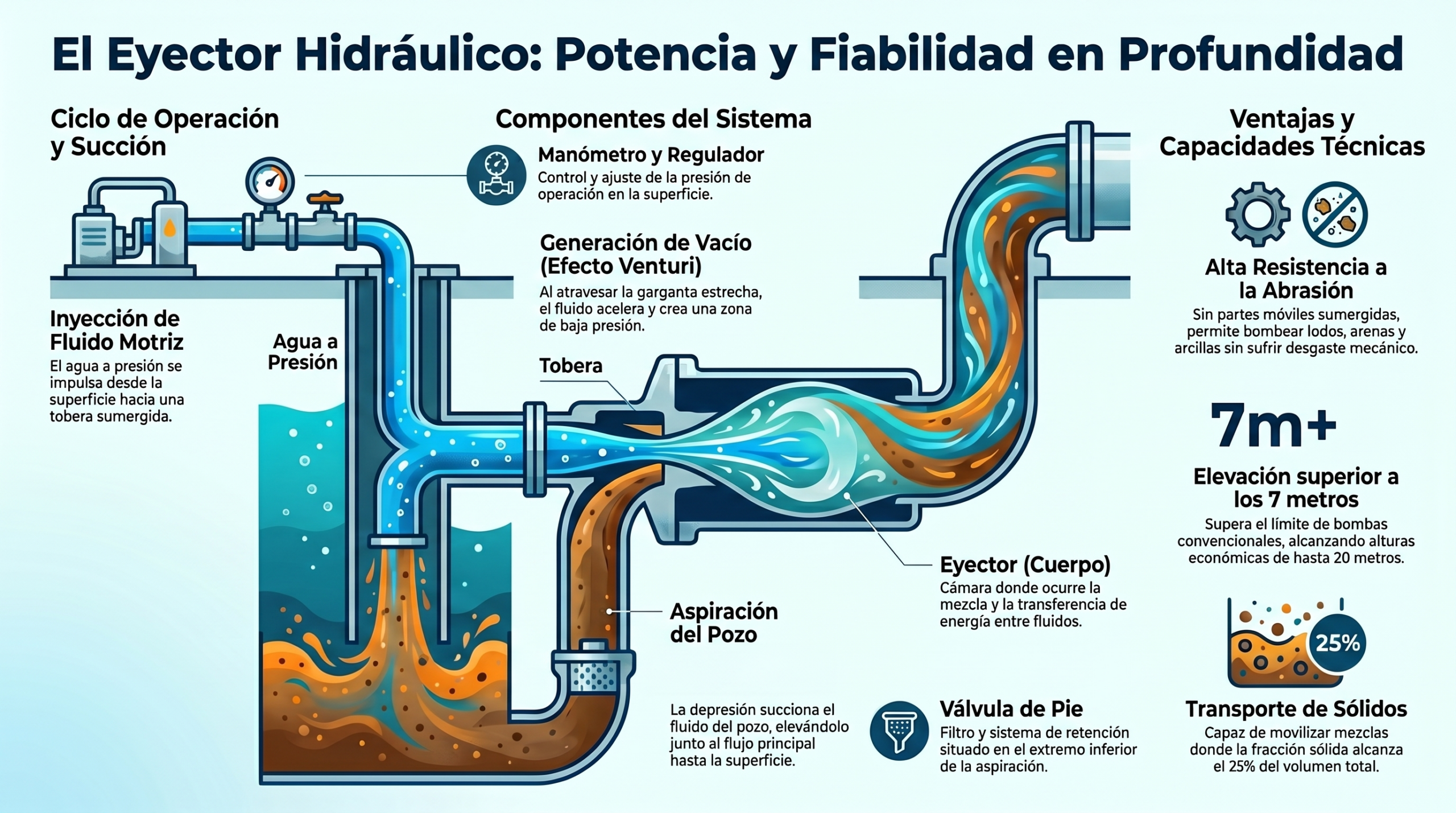

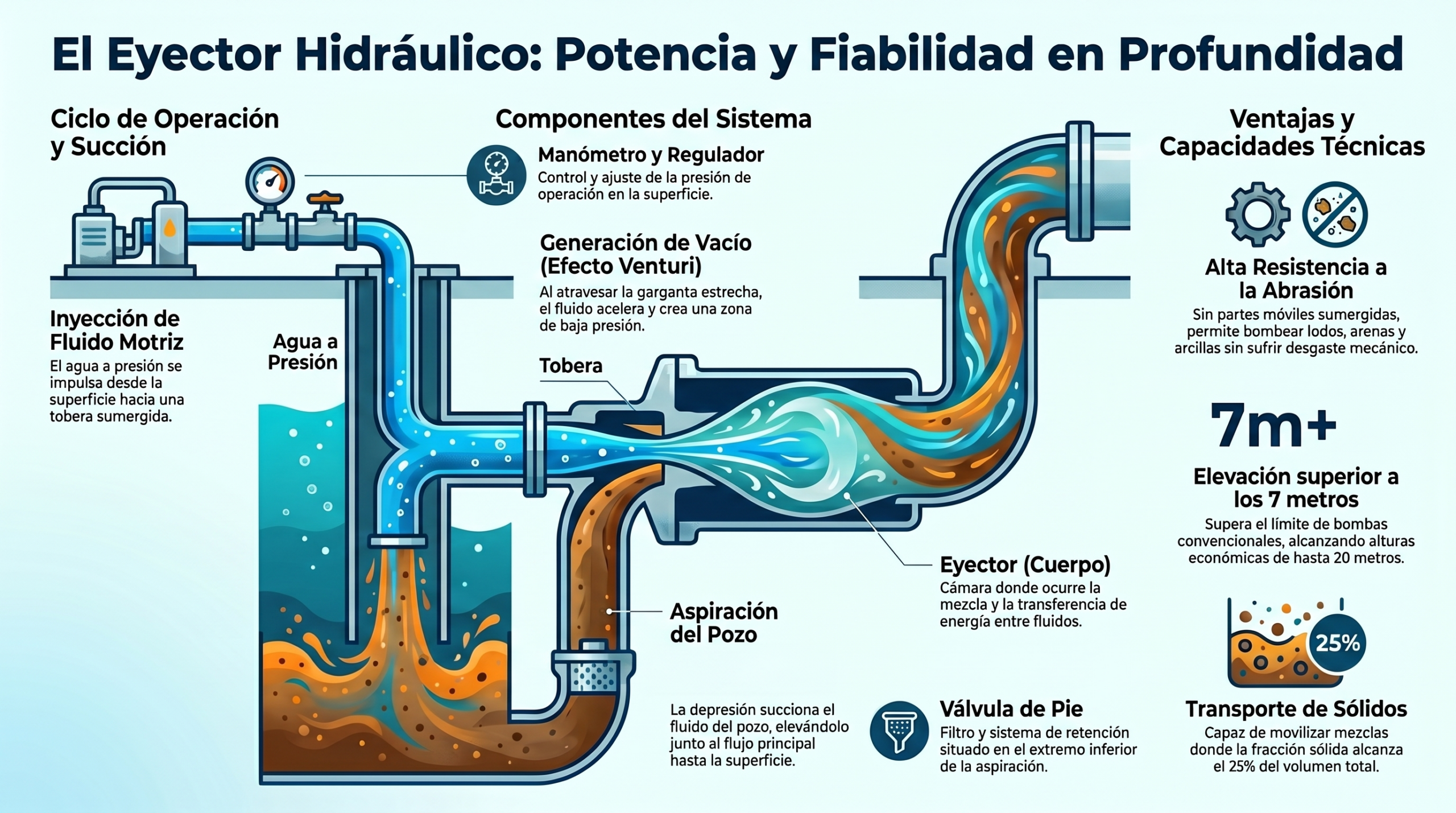

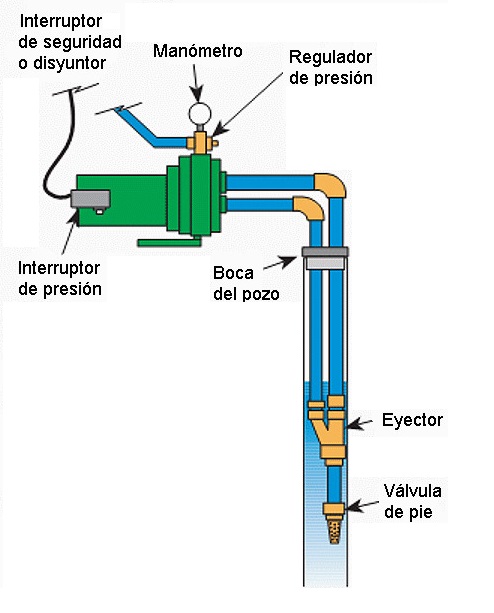

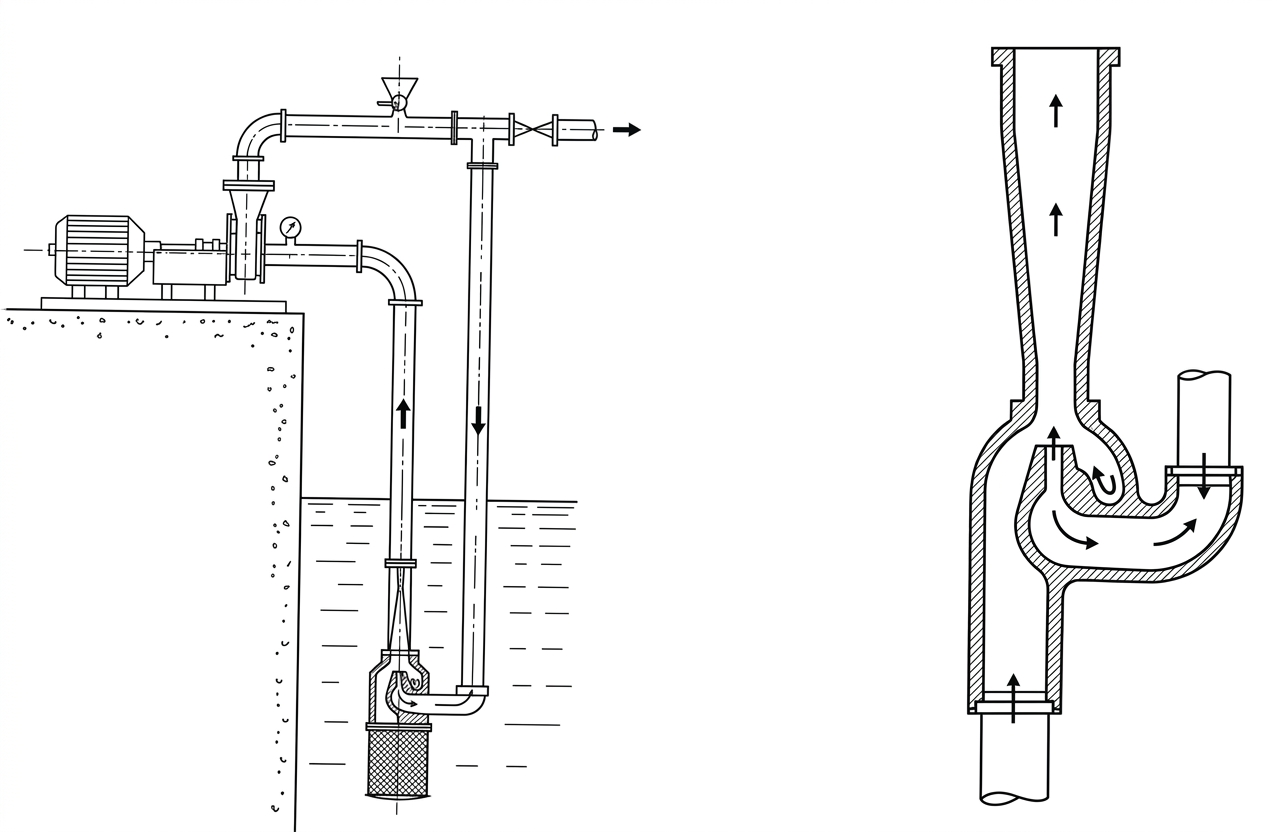

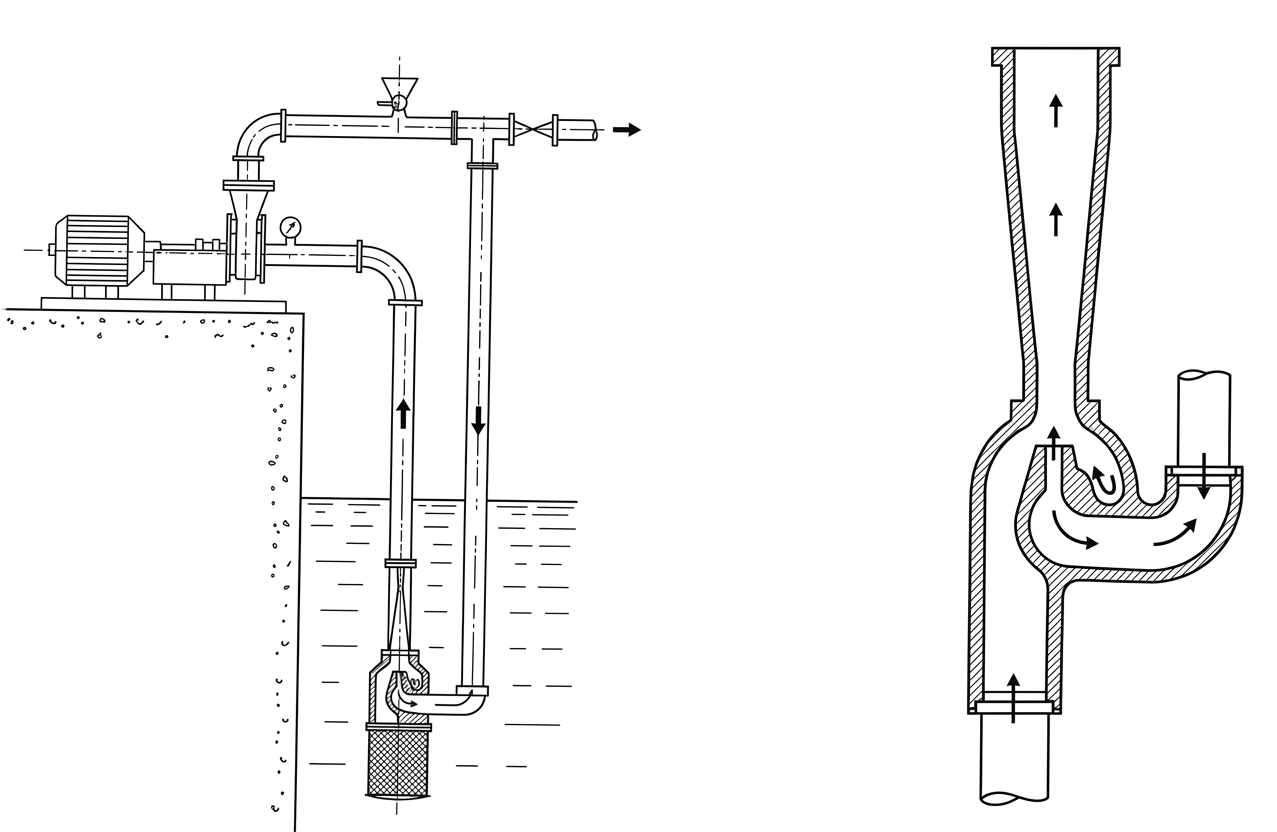

El funcionamiento del eyector hidráulico se basa en el efecto de una corriente de agua a presión, impulsada desde la superficie a través de un conducto vertical sumergido y paralelo al tubo de aspiración. El fluido motriz atraviesa una tobera o garganta de sección reducida, donde adquiere gran velocidad y genera una zona de baja presión. Esta depresión produce la aspiración del fluido situado en el fondo del pozo o de la excavación, incorporándolo al flujo principal y permitiendo su elevación hasta la superficie.
Este tipo de dispositivos resulta especialmente útil cuando la altura de aspiración supera los 7 m, un límite práctico para muchas bombas convencionales. En condiciones adecuadas de diseño y funcionamiento, los eyectores hidráulicos pueden elevar fluidos de forma económica hasta alturas próximas a los 20 m, aunque su rendimiento global suele ser inferior al de otros sistemas de bombeo convencionales, especialmente al de las bombas de pozo profundo.
Una de las principales ventajas de los eyectores hidráulicos es su capacidad para trabajar con fluidos cargados de sólidos, aguas sucias, lodos, arcillas en suspensión y mezclas fangosas abrasivas, sin que existan órganos mecánicos sumergidos susceptibles de desgaste o avería. Por esta razón, son frecuentes en aplicaciones de ingeniería civil, minería y obras especiales, particularmente en excavaciones profundas, drenajes, pozos, operaciones de desagüe y de extracción de barros de perforación.
Con determinadas modificaciones de diseño, estos dispositivos pueden transportar mezclas sólido-líquido en las que la fracción sólida alcance hasta una cuarta parte del volumen total del fluido, siempre que el tamaño de las partículas sea compatible con las dimensiones de la tobera y de la conducción. También pueden emplearse para el manejo de arenas y de materiales granulares finos en suspensión.
Dentro de este grupo destacan las denominadas “bombas mamut”, o sistemas de elevación por aire o por agua comprimida, utilizados para la extracción de mezclas fangosas y lodos con arenas. Estos sistemas pueden alcanzar alturas de elevación del orden de 10 m, aunque presentan rendimientos energéticos modestos, a menudo inferiores al 25 %. No obstante, su simplicidad constructiva, fiabilidad y capacidad para operar en entornos agresivos compensan, en muchos casos, su baja eficiencia.
En algunos trabajos de minería, cimentaciones y perforaciones se utilizan, además, lanzas hidráulicas o de aire comprimido de alta presión situadas cerca del fondo de la excavación. Estas lanzas permiten desagregar y fluidificar el material cohesivo, rompiendo su estructura y facilitando la entrada de la mezcla al sistema eyector, lo que mejora la continuidad y la eficacia del proceso de extracción.
Los sistemas eyectores resultan especialmente adecuados en terrenos finos y en situaciones en las que se requiere el bombeo de pequeños caudales de agua o de mezclas con sólidos, y en las que la simplicidad mecánica, la fiabilidad y la facilidad de instalación sean factores prioritarios frente al rendimiento energético. Además, pueden instalarse prácticamente en cualquier posición y trabajar con una amplia variedad de fluidos, lo que amplía considerablemente su campo de aplicación en la ingeniería civil y minera.
En esta conversación puedes escuchar las ideas más interesantes sobre este tipo de bombas.
Este vídeo resume los conceptos más relevantes sobre los eyectores hidráulicos.
Os paso una animación para que veáis cómo funciona un eyector. Espero que os sea útil.
REFERENCIAS:
- POWERS, J.P. (1992). Construction dewatering: New methods and applications. Ed. Wiley et al., New York.
- PREENE, M.; ROBERTS, T.O.L.; POWRIE, W., DYER, M.R. (2004). Groundwater control: design and practice. CIRIA C515, London.
- TOMLINSON, M.J. (1982). Diseño y construcción de cimientos. URMO, S.A. de Ediciones, Bilbao, 825 pp.
- YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.
- YEPES, V. (2021). Procedimientos de construcción para la compactación y mejora del terreno. Colección Manual de Referencia, 1ª edición. Editorial Universitat Politècnica de València, 426 pp. Ref. 428. ISBN: 978-84-9048-603-0.
