Las columnas de módulo controlado, también llamadas columnas de mortero de desplazamiento, mejoran del terreno mediante una red de inclusiones verticales semi-rígidas. A diferencia de los pilotes, solo pretenden reducir el asiento total y diferencial del terreno, liberando una parte de las cargas transmitidas. Es una técnica desarrollada por Menard en 1994, y está bajo patente. Se trata, en definitiva, de reforzar el suelo con inclusiones de mortero u hormigón bombeable, que se comporta como un material compuesto poco compresible. Ello permite el uso de cimentación superficial en zonas donde usualmente se utilizan cimentaciones profundas. Se pueden instalar en terrenos tanto granulares como cohesivos, incluso en suelos con algo contenido orgánico o turba. Es idóneo para cargas fuertes y limitaciones estrictas de asientos.
La técnica se ejecuta en diámetros entre 250 y 500 mm y profundidades de unos 25 a 30 m, con producciones diarias superiores a los 250 metros lineales, pudiendo alcanzar valores de 400 a 500 m de columna por jornada de trabajo. Su coste es relativamente bajo al realizarse en diámetros pequeños frente a otras técnicas que consumen cantidades elevadas de grava. Presenta un rendimiento alto, reduce las cuantías de hormigón y acero de la cimentación, reparte bien las cargas y limita los asientos, además, es una técnica respetuosa con el medio ambiente, pues no hay extracción de material y tampoco vibraciones.

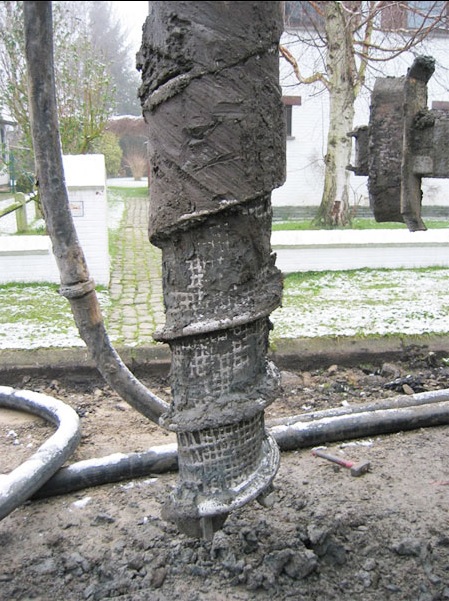

La perforación se realiza con una barrena hueca que desplaza el terreno horizontalmente, sin vibraciones ni producción de desechos. La inyección del mortero u hormigón se realiza por el interior de la barrena, de abajo a arriba, con presiones moderadas (normalmente inferior a 0,5 MPa) y garantizando la continuidad del hormigonado. La resistencia del hormigón o del mortero es de al menos 15 MPa. El módulo de deformación del mortero es de 5 a 30 veces menor que el del hormigón.

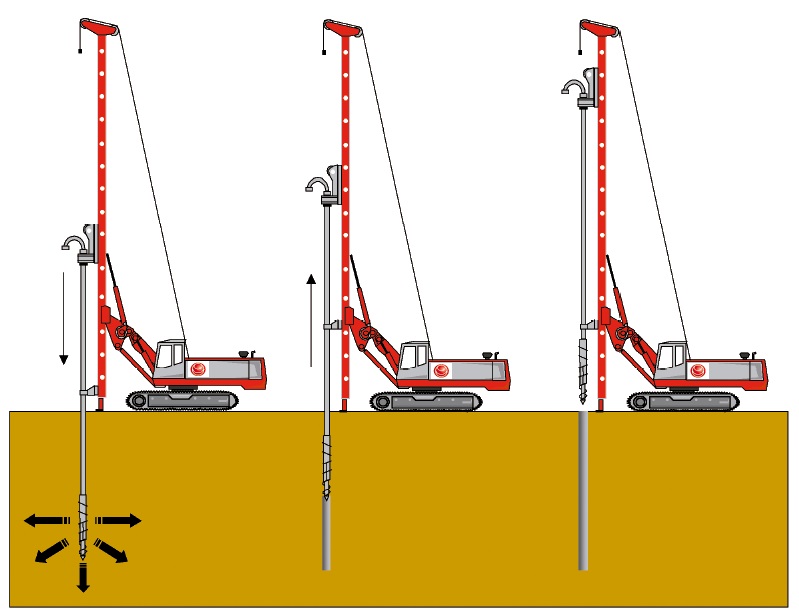

En la Figura 2 se observan las fases del procedimiento constructivo. La barrena se atornilla en el suelo hasta la profundidad especificada y luego se sube sin extraer el material. A continuación, se incorpora la lechada o mortero a través del taladro hueco. Cuando estas columnas soportan estructuras flexibles, como por ejemplo una solera, se termina con una capa granular de un espesor entre 40 y 80 cm. La capa de reparto también se puede estabilizar con cemento y, en el caso de cargas elevadas, pueden ser necesarios espesores de hasta 3,00 m combinados con geomallas de refuerzo.
Os dejo varios vídeos de la técnica de columnas de módulo controlado de la empresa Menard.
A continuación os dejo un folleto explicativo de Menard sobre este sistema de mejora de terrenos.
Referencias:
MARTÍ, J.V.; GONZÁLEZ, F.; YEPES, V. (2004). Temas de procedimientos de construcción. Mejora de terrenos. Editorial de la Universidad Politécnica de Valencia. Ref. 2004.844.
YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.
