Tecnologías sin zanja (trenchless)

img1(15)Muchos servicios y canalizaciones se encuentran en zonas urbanas congestionadas. Su instalación, renovación o rehabilitación con métodos tradicionales de apertura de zanjas suponen grandes problemas e inconvenientes a la población. Las tecnologías sin zanja (trenchless) son a menudo económicamente más efectivas que las tecnologías de excavación con zanja (Yepes, 2014). Los plazos más cortos de ejecución, una mayor calidad en la construcción, un menor número de restricciones externas como el tráfico o el medio ambiente y la progresiva reducción de costes, está consolidando y extendiendo la tecnología de construcción sin zanja a nivel mundial. Por ejemplo, Tighe et al. (2002) afirman que la vida de un pavimento flexible se reduce aproximadamente el 30% de si se le abre una excavación. Además, los costes de mantenimiento y rehabilitación de dicho pavimento se incrementan notablemente. Por otra parte, son técnicas de bajo impacto ambiental pues evitan alteraciones en los biotopos naturales y en la afectación de la vida superficial. De hecho, Allouche et al. (2000) consideran que es el segmento de la industria de la construcción de las tecnologías sin zanja que más está creciendo. Cerca del 15% de las nuevas instalaciones subterráneas en Alemania se realizan con técnicas sin zanja (Bayer et al., 2005). Ma y Najafi (2007) explican el acelerado desarrollo de estas técnicas en China.

Os dejo a continuación un vídeo explicativo sobre este tipo de tecnologías, que espero os sea útil.

Referencias:

Allouche, E., Ariaratnam, S., and Lueke, J. (2000). Horizontal Directional Drilling: Profile of an Emerging Industry. Journal of Construction Engineering and Management, Volume 126, No. 1, pp. 68–76.

Bayer, H.J. (Editor) (2005). HDD Practice Handbook. Vulkan-Verlag, Essen, Germany

IbSTT Asociación Ibérica de Tecnología SIN Zanja (2013). Manual de Tecnologías Sin Zanja.

Ma, B., and Najafi, M. (2008). Development and applications of trenchless technology in china. Tunnelling and Underground Space Technology, Volume 23, No. 4, pp. 476-480.

Tighe, S., Knight, M., Papoutsis, D., Rodriguez, V., and Walker, C. (2002). User cost savings in eliminating pavement excavations through employing trenchless technologies. Canadian Journal of Civil Engineering, Volume 29, No. 5, pp. 751–761.

Yepes, V. (2014). Maquinaria para sondeos y perforaciones. Apuntes de la Universitat Politècnica de València, Ref. 209. Valencia, 89 pp.

Yepes, V. (2015). Aspectos generales de la perforación horizontal dirigida. Curso de Postgrado Especialista en Tecnologías Sin Zanja, Ref. M7-2, 10 pp.

Perforación percusiva por compactación (impact moling)

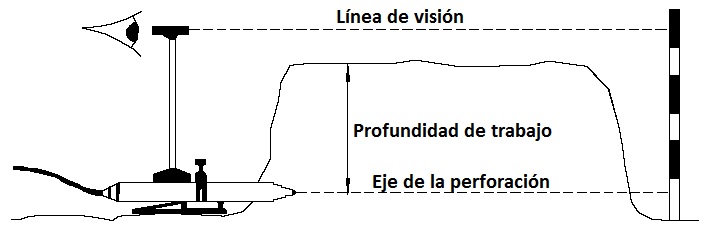

Topo de percusión. http://www.groundforce.uk.com/

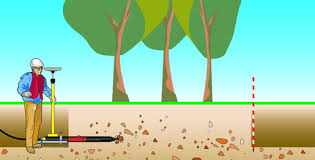

Topo de percusión. http://www.groundforce.uk.com/

La perforación por compactación con topo de percusión (impact moling o earth piercing): Consiste en una perforación por impacto empleada en la instalación de tubería con tecnología sin zanja (trenchless). La perforación se realiza sin necesidad de desplazar el suelo (compaction boring). El proceso de perforación es independiente de la inserción de la tubería.

Se utiliza un dispositivo en forma de torpedo que contiene en su nariz un martillo de movimiento alternativo que provoca una fuerza de impacto que impulsa el torpedo hacia delante. Puede avanzar de 7 a 120 cm por minuto. Tras el torpedo se inserta un cable que sirve para tirar de la tubería que va a colocarse. Si el tubo es rígido, entonces se empuja a través de orificio abierto.

Pueden abrirse diámetros de 30 a 180 mm en una sola operación, aunque con múltiples pasadas pueden alcanzarse los 200 – 250 mm de diámetro. Los martillos neumáticos de perforación horizontal son normalmente usados para distancias de entre 5 y 25 m. Este método requiere, aparte de los correspondientes planos actualizados de servicios, del acompañamiento de técnicas indirectas de localización de líneas de servicio y tuberías, como el georradar (GPR) y el detector electromagnético de servicios, para evitar afectarlas durante la perforación. (más…)
