Publicada By  Víctor Yepes Piqueras - medios auxiliares, Puentes

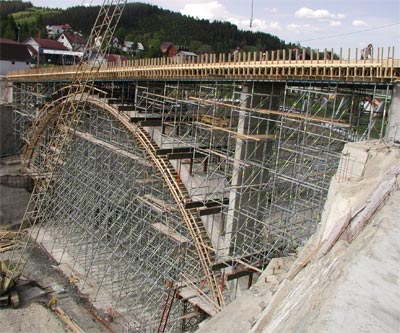

Cimbra PERI UP Rosett

Cimbra PERI UP Rosett

La cimbra es una estructura provisional que requiere su propio proyecto y cálculo, con una especial atención a las hipótesis de carga y los detalles de diseño y montaje. No son extraños los accidentes, especialmente con las cimbras diáfanas, por no existir un proyecto adecuado. Dicho proyecto y las operaciones de montaje y desmontaje de estos elementos suele depender de una empresa especializada. Se debe exigir que la cimbra sea estable, especialmente a pandeo y que las deformaciones previstas se puedan compensar con las contraflechas necesarias.

Muchos problemas en las cimbras se encuentran en el punto de encuentro entre las torres y el encofrado, pues esta transición no está normalizada. El encuentro consta de varios niveles de perfiles o tablones apoyados sobre horquillas que, normalmente, no son solidarias con el husillo que las soporta, lo cual puede provocar inestabilidad si no se monta adecuadamente. Un ejemplo son las cargas excéntricas sobre los husillos provocada por la colocación inclinada de los perfiles originada por la pendiente del tablero, que muchas veces no se consideran en el cálculo. Otra circunstancia no contemplada en los cálculos puede ser el mal reparto de las cargas en las patas de las torres por una mala colocación de los perfiles o los tablones. Todo ello lleva a que se tengan que adoptar coeficientes de seguridad elevados, normalmente de 2 cuando las condiciones de montaje son muy estrictas, e incluso de 3, tal y como propugna la norma ACI.

Otros aspectos de gran importancia son el arriostramiento horizontal e inclinado de las torres para evitar el pandeo y para resistir las cargas horizontales. Además, una cimentación de las torres sobre tablones mal asentados o poco rígidos incrementa significativamente el asiento diferencial y el consiguiente incremento de carga no previsto en alguno de los apoyos.

Os dejo a continuación un vídeo de una cimbra cuajada T-60 y ENKOFORM HMK – ULMA. Espero que os guste la animación.

9 febrero, 2016

|   Etiquetas: ,  |
