Cucharas bivalvas

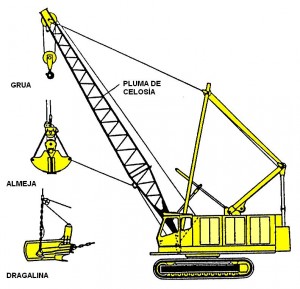

BivalvaEs una máquina excavadora de cables, compuesta por una pluma de la cual pende una cuchara autoprensora. Es el aparato de excavación más antiguo conocido, encontrándose en dibujos de finales del siglo XVI. Formada generalmente de dos valvas o mandíbulas, articuladas en su parte superior, que ajustan una con otra por los bordes cuando se encuentran juntas, que pueden cerrarse para albergar los materiales excavados en el interior de la caja que forman en el momento de unirse y posteriormente se abren para dejar caer la carga. Se denomina también excavadora de almeja o de cuchara prensora. El sistema de accionamiento es de cable o hidráulico.

Esta máquina puede excavar, recoger el material y verterlo en una misma vertical, o cerca de la misma, y por debajo o por encima del nivel de la máquina, siendo esta propiedad la que la distingue del resto de aparatos de excavación. Estas cucharas excavan por su peso propio, dejándose caer, para aumentar su fuerza de penetración, desde una cierta altura. El material a excavar tiene que ser relativamente blando, siendo un elemento más de carga que de excavación.

Aunque cuentan con menor capacidad de corte que las excavadoras hidráulicas, su uso es adecuado en espacios reducidos tales como pozos o zanjas de cimentación, o en profundidades no alcanzables por otro tipo de excavadoras. Es usada también en operaciones de dragado o carga en los muelles de los puertos de granel.

Los elementos específicos de la cuchara bivalva son la pluma con sus dos poleas de cabeza, la cuchara prensora y los diversos cables de suspensión y de maniobra de la cuchara. Preferentemente, estos cables son antigiratorios. Continue reading “Cucharas bivalvas”

Muros pantalla

Cuchara bivalva para construir pantallas.

Un muro pantalla o pantalla de hormigón in situ es un tipo de pantalla, o estructura de contención flexible, empleado habitualmente en ingeniería civil. Según el Código Técnico de Edificación (CTE-DB-SE C), son elementos de contención de tierras que se  emplean para realizar excavaciones verticales en aquellos casos en los que el terreno, los edificios u otras estructuras cimentadas en las inmediaciones de la excavación, no serían estables sin sujeción, o bien, se trata de eliminar posibles filtraciones de agua a través de los taludes de la excavación y eliminar o  reducir a límites admisibles las posibles filtraciones a través del fondo de la misma, o de asegurar la estabilidad de éste frente a fenómenos de sifonamiento.

Las pantallas de hormigón armado moldeadas en el suelo nacen en los años 50 como solución para resolver los problemas que plantean las excavaciones profundas próximas a edificios y estructuras subterráneas o por debajo del nivel freático. Esta técnica de la ingeniería civil surge como una aplicación de la larga experiencia en la utilización de lodos tixotrópicos existente en el campo petrolero.

Es la tipología de cimentaciones más difundida en áreas urbanas para edificios con sótano en un predio entre medianeras, en parkings y a modo de barreras de contención de agua subterránea en túneles y carreteras. El proceso constructivo se puede dividir, de forma resumida, en las siguientes fases: construcción del murete guía, excavación de la zanja por bataches, colocación de la armadura, colocación de las juntas o encofrados laterales, hormigonado, construcción de la viga de coronación y excavación del recinto exterior. Detalles de este proceso lo podemos ver en los siguientes vídeos que os paso, que espero que os gusten.

https://www.youtube.com/watch?v=XL0v0lyHUKI

Excavación del muro pantalla:

https://www.youtube.com/watch?v=BwLCIauvu4g

Uso del trépano cuando la cosa se pone fea:

https://www.youtube.com/watch?v=hEZFYSRdtVM

Fresado de muros pantalla:

Izado y colocación de la armadura de un muro pantalla:

Referencia:

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.
