Equipos para excavación de roca dura en sección rectangular: Máquina de desarrollo minero

Figura 1. https://www.robbinstbm.com/products/mining-machines/mine-development-machine/

La Máquina de Desarrollo Minero “Mine Development Machine” (MDM) es un equipo especializado diseñado para la perforación de secciones no circulares, específicamente rectangulares, en entornos de rocas con una resistencia a la compresión de hasta 200 MPa. Este dispositivo está equipado con un cabezal de corte rotativo que cuenta con cortadores de disco para garantizar una eficiente excavación.

Hasta ahora, la excavación de galerías mineras y túneles de acceso se ha llevado a cabo mediante una metodología de perforación y voladura a menudo lenta y ardua. Históricamente, los métodos de túneles mecanizados han carecido de la personalización necesaria para agilizar las actividades mineras. El MDM ofrece una tasa de excavación el doble de rápida que la perforación y voladura, en el caso del modelo Robbins MDM5000. El perfil rectangular elimina la necesidad de verter una solera o cortar el invertido, lo que permite su uso inmediato por la flota de vehículos de la mina.

Su aplicación principal se encuentra en la construcción de infraestructuras mineras, especialmente en el desarrollo de túneles de acceso o galerías con dimensiones de 5,0 m de ancho por 4,5 m de alto. La solera resultante del túnel queda en condiciones óptimas para ser utilizada por los equipos mineros que operan sobre ruedas, facilitando así el transporte y movimiento en el interior de la mina.

Figura 2. https://www.robbinstbm.com/products/mining-machines/mine-development-machine/

El MDM utiliza gran parte de la misma tecnología que una máquina perforadora de túneles, incluyendo cortadores de disco que se desplazan en la misma pista durante un ciclo de perforación. Durante la perforación, los agarres se extienden contra las paredes del túnel, reaccionando al impulso hacia adelante de la máquina, al igual que en las TBM estándar. Los cilindros hidráulicos de propulsión se extienden, empujando los cortadores hacia la roca. La transferencia de este alto impulso a través de los cortadores de disco giratorios crea fracturas en la roca, provocando que los fragmentos se desprendan de la cara del túnel. Un sistema único de agarre flotante presiona contra las paredes laterales y se bloquea en su lugar mientras los cilindros de propulsión se extienden, permitiendo que la viga principal avance el MDM. Además, se coloca soporte continuo inmediatamente detrás del cabezal cortador en un patrón que cumple con los estándares de la mina. El soporte y la instalación de servicios públicos como tuberías, ventilación e iluminación se realizan simultáneamente a la perforación. Dado que la roca se fractura mecánicamente, no se requiere trituración secundaria y la roca rota es adecuada para el transporte mediante cintas transportadoras.

Existen algunas diferencias clave: mientras que una TBM estándar tiene un movimiento circular constante coincidente con el eje del túnel durante la perforación, el MDM utiliza un movimiento oscilante del cabezal cortador. El cabezal cortador del MDM oscila hacia arriba/abajo alrededor de un eje horizontal perpendicular al eje del túnel. La evacuación de material en el MDM es bastante diferente a la de una TBM estándar, con el material desplazándose hacia atrás desde el cabezal cortador en cada barrido descendente hacia una cinta transportadora o cadena instalada en el invertido. Esencialmente, la carga de la cinta transportadora se ejecuta mediante el barrido descendente del cabezal cortador en lugar de que los cucharones de material se vacíen sobre una cinta transportadora mientras el cabezal cortador gira, como en la configuración de una TBM estándar.

El MDM presenta diversas ventajas para las minas en comparación con otros métodos, como la perforación y voladura. La perforación con el MDM tiene tasas de avance aproximadamente el doble de las de una perforación y voladura, lo que resulta en paredes de túneles más uniformes, menos desprendimiento excesivo y un menor requerimiento de soporte estructural. El aumento en las tasas de avance se debe en parte al progreso continuo de la máquina, a diferencia de las operaciones de perforación y voladura, donde los equipos deben salir del túnel durante la detonación por motivos de seguridad. Además, la instalación simultánea de soporte estructural aumenta aún más las tasas generales de avance en comparación con las operaciones de perforación y voladura que deben instalar el soporte estructural de manera secuencial.

Este avanzado equipo ha demostrado su eficacia en la mina de plata de Fresnillo, ubicada en México. Su rendimiento se destaca con avances notables de 10-12 metros por día en condiciones de rocas con una resistencia inferior a 100 MPa, y de 7-10 metros por día en terrenos más desafiantes, con resistencia en el rango de 100-150 MPa. La máquina ha perforado a velocidades de hasta 52 metros en una semana y 191 metros en un mes en andesita y esquisto con intrusiones de cuarzo que desafiaron intentos previos de excavación con rozadoras.

La versatilidad y eficiencia de la MDM la convierten en una herramienta crucial para la ejecución de proyectos mineros, mejorando la productividad y la seguridad en el desarrollo de túneles y galerías en condiciones diversas.

Os dejo algunos vídeos de esta máquina.

Os dejo, también, un artículo explicativo de esta máquina.

Descargar (PDF, 7.14MB)

Referencias:

  • DIRECCIÓN GENERAL DE CARRETERAS (1998). Manual para el control y diseño de voladuras en obras de carreteras. Ministerio de Fomento, Madrid, 390 pp.
  • INSTITUTO TECNOLÓGICO GEOMINERO DE ESPAÑA (1994). Manual de perforación y voladura de rocas. Serie Tecnológica y Seguridad Minera, 2ª Edición, Madrid, 541 pp.
  • MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F.; ALCALÁ, J. (2012). Técnicas de voladuras y excavación en túneles. Editorial de la Universitat Politècnica de València. Ref. 530, 165 pp.
  • UNIÓN ESPAÑOLA DE EXPLOSIVOS (1990). Manual de perforación. Río Blast, S.A., Madrid, 206 pp.
  • YEPES, V. (2014). Maquinaria para sondeos y perforaciones. Apuntes de la Universitat Politècnica de València, Ref. 209.
  • YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Cursos:

Curso de gestión de costes y producción de la maquinaria empleada en la construcción.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Draga de succión con cabezal cortador

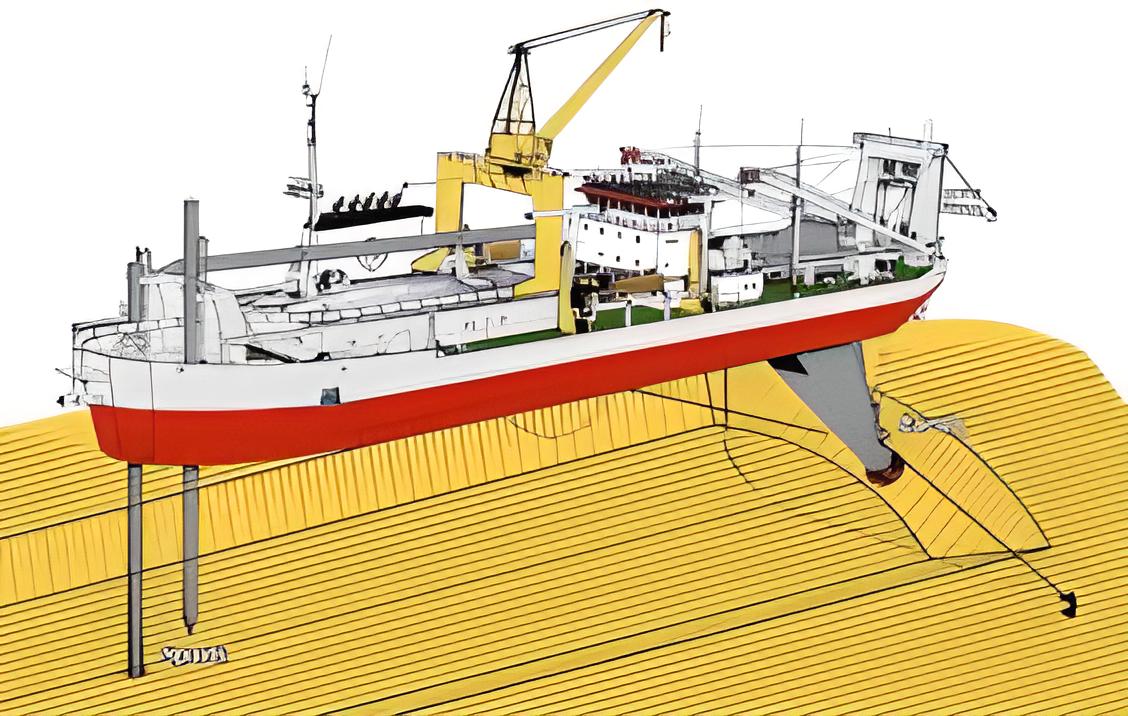

Figura 1. Draga de succión con cortador

La draga de succión con cabezal cortador, también conocida como cutter suction dredger o simplemente cutter en inglés, es un tipo de draga que tienen un cabezal cortador sumergible, capaces de manejar materiales compactos con una alta producción volumétrica. Gracias a sus equipos de succión, el material se transporta a bordo para su inmediato bombeo. Su campo de aplicación es muy amplio, desde restauración de terrenos a rellenos hidráulicos.

Estas dragas funcionan estacionariamente, pero pueden ser remolcadas sobre pontonas o incluso autopropulsadas (especialmente las más grandes). La combinación de características mecánicas e hidráulicas permite que estas dragas utilicen un dispositivo mecánico para cortar el material y un sistema hidráulico para su transporte y vertido a través de tuberías.

Puede dragar cualquier tipo de material, excepto rocas de elevada dureza. El dragado de bolos y piedra quebrantada en tamaños grandes presenta dificultades, pues el material debe pasar por el cortador y las bombas centrífugas. Además, el dragado de materiales cohesivos como la arcilla puede obstruir y cerrar el cortador, reduciendo drásticamente la producción.

La draga cuenta con un spud en la popa para operar y mantener su posición, así como con dos anclas en la proa. Gracias a las anclas, la embarcación puede realizar movimientos transversales de borneo durante su operación, mientras que el spud de popa le permite avanzar longitudinalmente. Además, el tubo de succión está ubicado en la proa. Muchas dragas están equipadas con una pluma en la proa que les permite mover las anclas de borneo por sí mismas.

Ciclo de trabajo:

  • Navegación hacia el área de operación
  • Fijación de la embarcación (basada en el número de anclas o spuds disponibles)
  • Duración del proceso de carga (que depende del espesor y tipo de terreno)
  • Descarga sobre el gánguil, o bombeo por tubería
  • Desplazamiento de los anclajes o spuds
Figura 2. Ciclo de trabajo de la draga de succión con cortador (Bray et al., 1997)

Una vez que la pontona se ubica en la zona de dragado, las spuds se anclan y, en caso de emplear tubería, se conecta desde la embarcación hasta el punto de descarga. Luego, se hace bajar la cabeza cortadora hasta alcanzar la profundidad deseada, se encienden las bombas de dragado y se activa el motor del cortador. Con materiales blandos, el grosor de corte es igual al diámetro de la cabeza cortadora. No obstante, con rocas y arcillas duras, la profundidad de corte es menor que el diámetro del cabezal. Por lo tanto, en este caso, se suelen dar varias pasadas antes de avanzar el equipo. En general, para completar el proceso de corte, se realiza una última pasada hasta alcanzar la altura del cortador. Una vez terminado el corte de esta sección, se levanta el spud y se desplaza el equipo hacia adelante, repitiendo el proceso.

Las producciones son moderadamente elevadas y están determinadas por la eficiencia de las bombas, la potencia del cortador y la distancia de bombeo. El diámetro de la tubería de succión oscila entre los 150 mm y los 1.100 mm, y el poder de corte de la cabeza cortadora varía entre 15 kW y 4.500 kW. La instalación de una bomba en la escala de la draga mantiene la producción sin variaciones significativas, independientemente de la profundidad. A pesar de que la adquisición de estos equipos requiere una inversión considerable y el costo del personal es medio, la producción elevada reduce el costo unitario de manera significativa.

En cuanto a las ventajas de esta draga, se destacan las siguientes: la capacidad de dragar una amplia variedad de materiales, incluyendo roca, y transportándolos directamente mediante bombeo a las áreas de descarga o restauración. Además, esta draga es efectiva en zonas con un radio de acción limitado, también puede operar en aguas poco profundas, permitiendo nivelar el fondo marino y lograr altos volúmenes de producción. Para los equipos más avanzados, también existe la posibilidad de realizar operaciones de dragado siguiendo un perfil predeterminado.

La draga presenta una serie de desafíos en su funcionamiento. Es muy sensible a las condiciones marítimas debido al uso exclusivo de un spud, lo que provoca una menor precisión del dragado en comparación con sistemas que utilizan anclas. La profundidad máxima de dragado se limita a unos 35 m. Además, el oleaje puede afectar la dilución del material dragado y limitar la profundidad de este proceso. Desde un punto de vista económico, la distancia de transporte del material se ve limitada debido a los elevados costos de desplazamiento de la draga.

Las cabezas cortadoras más empleadas son las de tipo corona, compuestas por un grupo de cuchillas diseñadas especialmente para cortar o romper el fondo marino y dirigir el material hacia la entrada del tubo de succión. Hay tres tipos de cuchillas más comunes:

  1. Cuchilla con hojas de filo plano, ideal para materiales blandos como arena, sedimentos y arcilla.
  2. Cuchilla con hojas de filo aserrado, usadas para materiales consolidados como arcillas duras, arenas densas y, en algunos casos, para trabajar con rocas muy débiles y altamente meteorizadas.
  3. Cuchillas para roca, con hojas diseñadas para mantener el mayor número de dientes en contacto con la capa, independientemente de la profundidad de dragado. La forma de la cuchilla varía en función del material a trabajar y puede ser en forma de trépano para arcillas compactas y rocas débiles, o en forma de pica para rocas de dureza moderada.

La eficacia de las dragas depende de sus características específicas, sin embargo, se pueden establecer unos parámetros mínimos para determinar su viabilidad económica en términos de operación. Para que una draga sea considerada viable, debe tener una profundidad mínima de trabajo de 0,75 m y una profundidad máxima de dragado de 35 m. Además, la anchura máxima de corte debe ser de 175 m, la altura máxima de las olas debe ser de 2 m, la velocidad máxima de la corriente debe ser de 2 nudos, el espesor máximo de la capa de hielo debe ser de 200 mm, el tamaño máximo de la partícula debe ser de 500 mm y la resistencia máxima de compresión del terreno debe ser de 50 MPa.

Es importante tener en cuenta que cuando las operaciones de dragado se realizan en aguas confinadas donde el flujo de agua es insuficiente para el bombeo de la draga, el nivel del agua puede disminuir continuamente, lo que puede causar problemas operacionales y graves impactos ambientales. Es relevante destacar que incluso las dragas más pequeñas son capaces de remover 300 m3/h, lo que demuestra su poder y capacidad de impacto.

Os paso los siguientes vídeos donde se puede ver cómo trabaja esta máquina:

A continuación os paso un vídeo sobre Artemis, la segunda draga de succión cortadora autopropulsada construida para Van Oord en los Países Bajos.

Referencias:

BRAY, R.N.; BATES, A.D.; LAND, J.M. (1997). Dredging: A handbook for engineers. 2nd edition, Willey, 434 pp.

CLEMENTE, J.J.; GONZÁLEZ-VIDOSA, F.; YEPES, V.; ALCALÁ, J.; MARTÍ, J.V. (2010). Temas de procedimientos de construcción. Equipos de dragado. Editorial de la Universitat Politècnica de València. Ref. 2010.4038.

SANZ, C. (2001). Manual de equipos de dragado. Ed. Carlos López Jimeno. Madrid, 323 pp.
