Preguntas sobre los apeos y apuntalamientos en la construcción

¿Qué son los apeos y apuntalamientos en la construcción y cuál es su propósito principal?

Los apeos y apuntalamientos son estructuras auxiliares temporales que se utilizan en la construcción, tanto en obras nuevas como en obras ya existentes, para garantizar la estabilidad y resistencia de una estructura o terreno. Su función principal es evitar el colapso, el hundimiento o el derrumbamiento, y garantizar la seguridad de las personas, así como permitir la realización de trabajos como rescates, reparaciones, reformas, demoliciones o la ejecución de nuevos elementos constructivos. Se instalan para ayudar o complementar los elementos constructivos o en situaciones de emergencia.

Figura 1. Apuntalamiento. http://www.ite-arquitectos.com

¿Cuál es la diferencia fundamental entre «apeo» y «apuntalamiento»?

Aunque los términos «apeo» y «apuntalamiento» son similares y a menudo se usan indistintamente, la diferencia clave radica en la urgencia y la planificación.

  • Apuntalamiento: Presenta un mayor carácter de urgencia. Se utiliza de forma provisional para evitar hundimientos o colapsos inminentes, a menudo en situaciones de emergencia (terremotos, explosiones, incendios, etc.). Los bomberos, por ejemplo, realizan «apuntalamientos de emergencia». Los apuntalamientos suelen transmitir cargas verticalmente a través de elementos como puntales.
  • Apeo: Forma parte de procedimientos constructivos programados y planificados con antelación, como reparaciones, reformas, excavaciones o demoliciones. Su ejecución requiere un mayor esfuerzo y tiempo. Los apeos suelen transmitir cargas mediante elementos inclinados, como jabalcones o tornapuntas.

Ambos son temporales y buscan estabilizar una estructura durante el tiempo necesario para llevar a cabo un rescate o una reparación definitiva.

¿Qué tipos de apuntalamientos existen y cuál es su función específica?

Existen varios tipos de apuntalamientos, cada uno diseñado para un propósito particular:

  • Apuntalamientos de descarga: Se emplean para reparar la cabeza de las viguetas de los forjados de madera y aliviar la carga sobre ellas.
  • Apuntalamientos de seguridad: Son necesarios para sostener todos los forjados de un edificio antes de su demolición, con el fin de garantizar la estabilidad durante el proceso.
  • Apuntalamientos de refuerzo: Se emplean en forjados con una flecha excesiva para corregir su deformación.
  • Apuntalamientos de estabilización: Se utilizan para respaldar un muro resistente de fachada que debe mantenerse en pie hasta que se construyan los forjados que lo arriostrarán, contrarrestando momentos de vuelco.

¿Cómo se clasifican los apeos o apuntalamientos según su disposición y cuáles son sus componentes básicos?

Los apeos y apuntalamientos se clasifican según su disposición en:

  • Verticales: Recogen cargas horizontales y las transmiten a una base resistente.
  • Horizontales: Contrarrestan momentos de vuelco en elementos verticales.
  • Inclinados: Los más complejos, ya que pueden gestionar cargas distribuidas y momentos de vuelco. No obstante, tienden a desplazarse de su punto de instalación.

La estructura básica de un apeo incluye:

  • Un elemento horizontal (o sopanda): Para cargar o recibir la carga.
  • Una pieza vertical u horizontal (pie derecho): Para transmitir la carga axial.
  • Un durmiente: Convierte la carga puntual del pie derecho en una carga repartida hacia el soporte resistente.
Figura 2. Componentes de un apeo/apuntalamiento. https://fotos.habitissimo.es/foto/apeo-de-estructura-con-madera-3m_1554253

¿Qué materiales se utilizan comúnmente en apeos y apuntalamientos, y en qué situaciones se prefiere cada uno?

Los materiales seleccionados dependen de la resistencia, durabilidad y economía requeridas:

  • Madera: Ideal para situaciones de urgencia, menor envergadura o altura. Requiere piezas de buena calidad, secas y regulares. Se presenta en diversas formas como rollizo, tabla, tabloncillo o tablón.
  • Acero: Adecuado para cargas elevadas y apeos a gran altura. Puede ser en perfiles laminados con uniones soldadas o atornilladas.
  • Ladrillos resistentes (macizos o perforados con mortero de cemento): Muy estables y resistentes a las condiciones climáticas. Se utilizan principalmente para cerrar huecos en la fachada. Requieren un tiempo de fraguado del mortero para adquirir resistencia. Ocasionalmente, se emplean ladrillos huecos para cargas menores.

¿Qué son los estabilizadores de fachada y por qué son importantes en la protección del patrimonio arquitectónico?

Los estabilizadores de fachada son un tipo específico de apeo diseñado para mantener la seguridad y estabilidad de la fachada de un edificio mientras se demuele y reconstruye el resto de la estructura. Son fundamentales para la protección del patrimonio arquitectónico, ya que las normativas urbanísticas a menudo exigen preservar la imagen exterior de las fachadas debido a su valor estético y a su contribución al espacio público. Este tipo de intervención es cada vez más habitual y su diseño y ejecución deben ser tan exhaustivos como los de una estructura permanente, puesto que se trata de un elemento tan relevante que a menudo está afectado por daños previos.

¿Cuáles son las fases principales en el proceso de apeo de una fachada?

El proceso de apeo de una fachada involucra varias fases críticas:

  1. Conocimiento previo: Implica un estudio detallado de las características constructivas de la fachada y su relación con el edificio, su estado de conservación y posibles daños, y un análisis profundo del suelo y subsuelo donde se asentará el apeo.
  2. Diseño del apeo: Se define el sistema de apeo y las medidas de seguridad necesarias, considerando las particularidades de la fachada, las lesiones presentes y factores como excentricidades de carga, pandeo, fuerzas del viento y sismicidad.
  3. Ejecución de las obras: Incluye medidas preliminares como el calado de forjados y tabiques, la implementación de apuntalamientos y consolidaciones específicas. Posteriormente, se construye la estructura de sustentación de la fachada, se procede a la demolición del interior del edificio y, finalmente, se vincula el nuevo edificio de forma segura a la antigua fachada.

¿Qué consideraciones son fundamentales al ejecutar un apeo de urgencia?

Al realizar un apeo de urgencia, la prioridad es evitar un colapso repentino y garantizar la seguridad del personal, a menudo con limitaciones de tiempo para llevar a cabo un estudio detallado. Entre las consideraciones clave se incluyen:

  • Materiales: Utilizar elementos ligeros, de rápida entrada en carga y fáciles de ensamblar, como apeos telescópicos metálicos o apeos ligeros de madera o metal.
  • Proceso: Realizar el apuntalamiento siempre de abajo hacia arriba, consolidando primero las partes inferiores.
  • Precaución en el ajuste: Al usar cuñas, ajustarlas lentamente para aplicar la carga gradualmente y evitar levantar excesivamente la estructura, lo que podría causar daños más graves. Un buen apeo de urgencia debe ser “neutro”.
  • Aplomado: En el caso de puntales metálicos, asegurarse de que estén correctamente aplomados para una transmisión de cargas adecuada.
  • Control: Una vez finalizado el apeo, se recomienda colocar testigos de yeso para monitorear cualquier avance de la lesión y realizar revisiones periódicas.
  • Compatibilidad: Aunque difícil debido a la urgencia, es deseable diseñar el apuntalamiento de urgencia para que sea compatible con futuros trabajos de reparación o sustitución.
  • Seguridad del personal: A veces, los apeos de urgencia son ejecutados por cuerpos de emergencia, priorizando la protección de las personas, incluso arriesgando su propia integridad.
  • Acciones posteriores: Planificar que los apeos iniciales no obstaculicen la instalación de apeos posteriores o la ejecución de otras operaciones.

Referencias:

Cursos:

Curso de estructuras auxiliares en la construcción: andamios, apeos, entibaciones, encofrados y cimbras.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Clasificación de los apeos y apuntalamientos

Figura 1. Apeos y apuntalamientos. https://noticias.bt2asociados.com/apeos-y-apuntalamientos-de-edificios/

En una construcción, ya sea nueva o existente, es posible que presente problemas de estabilidad y resistencia o que esté prevista su demolición. En cualquier caso, es fundamental contar con una estructura provisional que garantice su estabilidad. Este medio auxiliar, comúnmente conocido como “apeo” o “apuntalamiento”, desempeña un papel crucial en la seguridad y la eficiencia de la obra. Por tanto, la diferencia entre ambos términos es muy sutil. En un artículo anterior vimos que la urgencia es el elemento clave que permite diferenciar ambos conceptos. Así, mientras el apuntalamiento presenta un carácter de urgencia mayor que el del apeo.

Además de la urgencia, podría enfocarse en la diferencia entre apuntalamientos y apeos de otra manera. Así, los apuntalamientos transmiten normalmente las cargas a una zona inferior mediante elementos colocados en posición vertical con elementos denominados puntales, enanos, virotillos o pie-derechos, mientras que los apeos transmitirían las cargas por elementos inclinados denominados jabalcones, tornapuntas, codales o tirantes.

Es posible clasificar las estructuras provisionales utilizadas en la construcción, el refuerzo o la demolición de estructuras según los criterios que se muestran en la Figura 2.

Figura 2. Criterios de clasificación de los apeos y apuntalamientos

Los apeos o apuntalamientos pueden clasificarse en verticales, horizontales e inclinados según su disposición. Los verticales recogen cargas horizontales y las transmiten a una base resistente. Los horizontales contrarrestan los momentos de vuelco en elementos verticales, mientras que los inclinados pueden gestionar cargas distribuidas y momentos de vuelco. Los apuntalamientos inclinados son los más complejos debido a la descomposición de las fuerzas en la transmisión de cargas y tienden a desplazarse de su punto de instalación. Los componentes de cada tipo se recogen en la Figura 3.

Figura 3. Tipos de apeos y apuntalamientos según su disposición

La disposición de los apeos o apuntalamientos depende de los objetivos que se busquen. Un apeo debe ser capaz de recoger y transmitir una carga repartida hasta un soporte resistente, distribuyéndola de nuevo. Además, cuando se enfrenta a momentos de vuelco, el apeo debe contrarrestarlos generando momentos opuestos de igual o mayor magnitud. Estos principios determinan la estructura básica de un apeo, que incluye un elemento horizontal para cargar o sopanda, una pieza vertical u horizontal llamada pie derecho para transmitir la carga axial y un durmiente que convierte la carga puntual del pie derecho en una carga repartida hacia el soporte resistente. Puedes ver esta composición en la Figura 4.

Figura 4. Componentes de un apeo/apuntalamiento. https://fotos.habitissimo.es/foto/apeo-de-estructura-con-madera-3m_1554253

Los materiales utilizados en un apeo o apuntalamiento son fundamentales para garantizar la resistencia, la durabilidad y la economía de la solución. En este sentido, se consideran distintos materiales según las circunstancias. La madera se utiliza en situaciones de urgencia, de menor envergadura o de menor altura, que requieren piezas con aristas sanas y regulares, y se presenta en diversas formas como rollizo, tabla, tabloncillo o tablón. El acero es adecuado para cargas elevadas y apeos a gran altura, y puede presentarse en perfiles laminados con uniones soldadas o con tornillería. Los ladrillos resistentes son muy estables y resistentes a las condiciones climáticas, utilizados principalmente en el cierre de huecos de fachada, aunque requieren tiempo de fraguado del mortero para adquirir resistencia. Los ladrillos macizos o perforados con mortero de cemento son comunes, aunque ocasionalmente se emplean ladrillos huecos para cargas menores, como el cierre de huecos de fachada.

Los tipos de apeos o apuntalamientos se clasifican según el elemento constructivo al que sirven. Existen numerosos tipos, cada uno adecuado para las diferentes partes del edificio que se deseen apuntalar, ya sea edificio construido o en proceso de construcción. Estos se pueden generalizar en los siguientes grupos:

  • Apeos de huecos: Destinados a pasajes o aberturas de iluminación y ventilación en muros, fachadas o espacios interiores. Al diseñarlos, se considera si se debe mantener el acceso a través del hueco, si se requiere corregir deformaciones en el dintel superior o si se apuntala para crear nuevas aberturas, especialmente en plantas bajas comerciales.
  • Apeos de elementos estructurales horizontales: Utilizados en vigas, zunchos, dinteles o forjados, se utilizan en caso de fallos estructurales, agotamiento o sobrecarga prevista. En el primero, se colocan donde los momentos flectores se anulan para no afectar la deformación. En el segundo, se distribuyen puntales para soportar la carga superficial, y la carga se transmite a una base resistente, independientemente de su ubicación.
  • Apeos de medianeras: Se emplean al demoler una edificación entre medianeras compartidas para evitar el colapso de los edificios adyacentes (efecto dominó). Si las vigas de madera apoyan en ambas medianeras, se sugiere mantenerlas durante el derribo hasta su reconstrucción. En ausencia de esta opción, se utilizan vigas de celosía con gran luz o puntales telescópicos especiales para el apeo de forma segura.
  • Apeos de muros: Son esenciales por varias razones, dependiendo del tipo de muro y la causa de la patología o lesión. Para muros de sostenimiento de tierras, como muros pantalla, se requiere un apeo horizontal durante su construcción y hasta que se completen los forjados horizontales, a fin de contrarrestar el momento de vuelco. Los muros de carga en fachadas, afectados por sobrecargas, por el agotamiento o por el hundimiento de la cimentación, se apuntalan durante las reparaciones o hasta su demolición definitiva. Los estabilizadores de fachada se emplean cuando el muro de carga está en buen estado, pero deben mantenerse en pie durante la demolición del edificio, absorbiendo el momento de vuelco causado por el viento hasta que se construya la nueva estructura.

Referencias:

Cursos:

Curso de estructuras auxiliares en la construcción: andamios, apeos, entibaciones, encofrados y cimbras.



Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Estructuras auxiliares y desmontables. Concepto y clasificaciones

Figura 1. Andamio como estructura auxiliar y desmontable. https://www.cubiequipos.com/que-es-un-andamio

La norma UNE 76501:1987 define una estructura auxiliar y desmontable como aquella que “sirve para ayudar a una obra o para una utilización pública provisional y cuya construcción puede deshacerse total o parcialmente sin inutilizar sus elementos”. Estos elementos se pueden clasificar atendiendo a su función, su naturaleza, por sus elementos constituyentes (simples y prefabricados) o por su sistema de sustentación.

La Figura 2 presenta una clasificación de las estructuras auxiliares y desmontables según la aplicación a la que están destinados. Se distinguen los andamios de obra o de utilización pública, las cimbras y apeos, los apuntalamientos y entibaciones, las estructuras para cerramientos cubiertos y otras estructuras diversas.

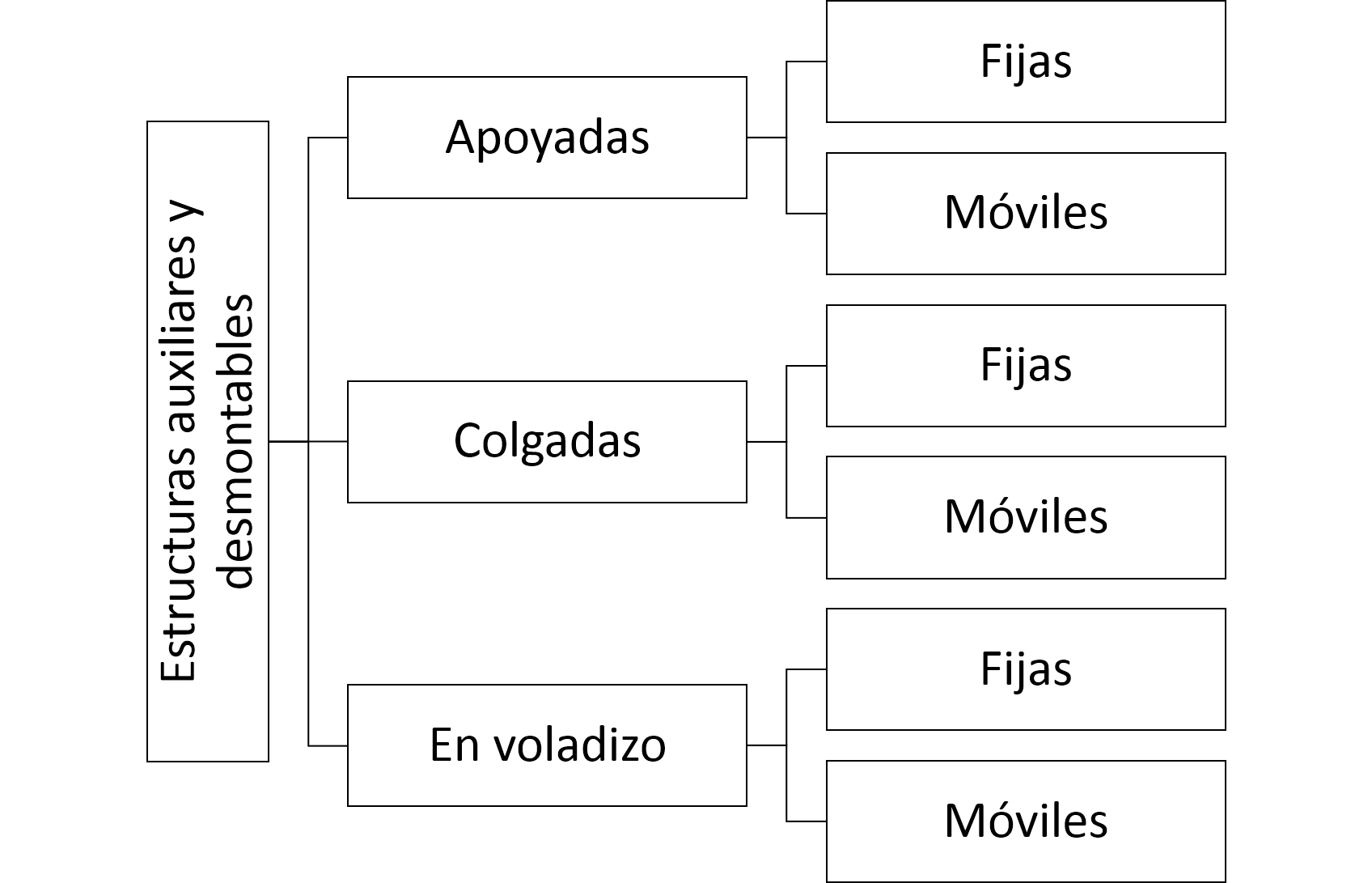

Figura 2. Clasificación de las estructuras auxiliares y desmontables según su función (UNE 76501:1987)

Los andamios de trabajo son andamios de obra diseñados para soportar a operarios, herramientas y los materiales necesarios en la construcción. El andamio de servicio tiene como objetivo facilitar el tránsito de operarios y materiales a diferentes áreas de construcción, así como el acceso a niveles de trabajo a diferentes alturas. Las cimbras y los apeos son estructuras temporales que sostienen un elemento estructural mientras se está construyendo, hasta que alcance la resistencia necesaria. El apuntalamiento se utiliza para brindar soporte adicional o reforzar una estructura ya construida. La entibación sostiene las excavaciones que presentan riesgo de colapso, como zanjas o túneles. También entran dentro de las estructuras auxiliares y desmontables las estructuras para cerramientos cubiertos, diseñadas para alojar personas, materiales o instalaciones, como pabellones o barracones, proporcionando un espacio cubierto, y estructuras diversas como pantallas de publicidad, torres para antenas y similares.

En la Figura 3, se muestra la clasificación de estas estructuras de acuerdo al material del cual están compuestas. Estos materiales son metálicos, fundamentalmente acero y aluminio, de madera o de otros materiales. No obstante, se pueden dar combinaciones de las anteriores, con lo cual se tendrían estructuras auxiliares “mixtas”.

Figura 3. Clasificación de las estructuras auxiliares y desmontables por su naturaleza (UNE 76501:1987)

Por sus elementos constituyentes, las estructuras auxiliares y desmontables se clasifican en simples y prefabricadas. Se consideran simples cuando están compuestas por elementos individuales, como tubos, grapas, elementos de unión y otras piezas necesarias para crear el conjunto. En cambio, se consideran prefabricadas cuando prevalecen los elementos compuestos que se ensamblan mediante diversos sistemas para formar la estructura deseada. Los elementos compuestos están formados a partir de piezas sueltas mediante uniones o dispositivos de unión fijados permanentemente, de forma que todas o algunas de las dimensiones de la estructura quedan determinadas previamente.

Finalmente, en la Figura 4 se muestra una clasificación adicional basada en su sistema de sustentación. Estas estructuras pueden ser apoyadas si descansan directamente sobre el terreno o sobre otra estructura, colgadas cuando están suspendidas de otra estructura sin cargar el suelo, y en voladizo si se extienden fuera del plano vertical de sus anclajes. En todos estos casos, estas estructuras pueden ser tanto fijas como móviles.

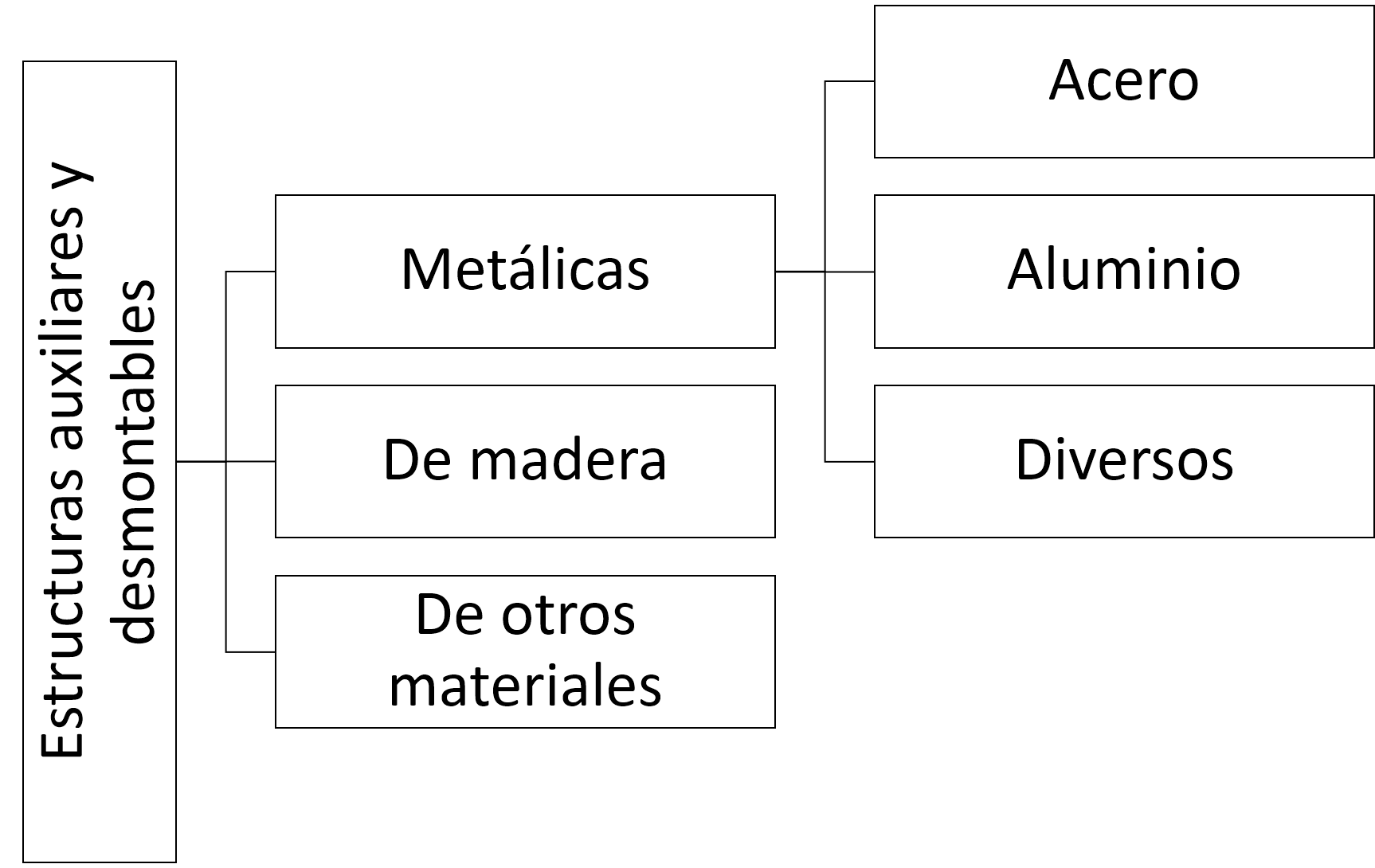

Figura 4. Clasificación de las estructuras auxiliares y desmontables por su sistema de sustentación (UNE 76501:1987)

Os dejo un pequeño vídeo explicativo, que espero os sea de interés.

Referencias:

Cursos:

Curso de estructuras auxiliares en la construcción: andamios, apeos, entibaciones, encofrados y cimbras.



Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Apeo de fachadas para el vaciado de edificios: estabilizadores de fachada

Figura 1. Apeo en fachada (Valencia). https://derribosdegeser.es/apeos-y-refuerzos-estructurales

La protección del patrimonio arquitectónico considera no solo el valor intrínseco de un edificio, sino también los valores que aporta al espacio público, especialmente la imagen exterior que ofrece la fachada. Las normas urbanísticas municipales muchas veces obligan a preservar dicha fachada y permiten demoler y reconstruir el resto de la estructura. Este es un proceso complejo que precisa del uso de apeos específicos que garanticen la seguridad y la estabilidad de estas fachadas mientras se procede a la demolición y reconstrucción del resto del edificio (Figura 1).

En los últimos años, se han incrementado significativamente este tipo de intervenciones, por lo que este tipo de apeos han llamado la atención y ha crecido la sensibilidad para que su empleo sea seguro. Estas estructuras de apeo, aunque sean temporales, deben proyectarse, calcularse y ejecutarse con el mismo nivel de detalle que cualquier otro tipo de estructura permanente. Además, al sustentar un elemento tan relevante en condiciones no previstas originalmente, que a menudo ha sido afectado por alteraciones o daños significativos, es fundamental llevar a cabo estudios pormenorizados que aborden estos aspectos con especial atención y cuidado.

Hemos asistido a una continua mejora en este tipo de intervenciones. Se refleja tanto en el cuidado con el que se resuelve el problema, empleando sistemas tradicionales de sustentación mediante estructuras tubulares interconectadas, como en el aumento de intervenciones basadas en estructuras de perfiles laminados diseñadas y construidas específicamente para este propósito. Además, se ha introducido en el mercado sistemas industrializados de estructuras para este tipo de apeos.

La estabilización del interior de la fachada (Figura 2) consiste en una estructura modular compuesta por vigas y tensores conectados mediante uniones atornilladas. Este sistema cuenta con diferentes niveles de correas y puntales, diseñados para unir los muros y solidarizar el movimiento entre ellos. Es importante que estos muros tengan la capacidad de soportar las cargas horizontales a las que estarán expuestos, pues la función del arriostramiento es asegurar una conexión sólida entre ellos, para que trabajen de manera conjunta y eficiente. La ingeniería de esta conexión posibilita la compatibilización de los desplazamientos horizontales entre el conjunto de muros y rigidizadores. Como resultado, parte de la carga se deriva hacia los otros muros arriostrados, lo que disminuye significativamente la tensión sobre el muro en estudio. Esto conlleva una reducción del riesgo de deformaciones y fisuraciones excesivas, contribuyendo a una mayor durabilidad y seguridad de la estructura.

Figura 2. Sistema de estabilización de fachada interior. https://www.incye.com/estabilizadores-de-fachada/interiores/

El proceso de apeo de la fachada involucra varias fases. En primer lugar, es importante obtener un profundo conocimiento previo de los elementos afectados por el apeo, lo que abarca tres aspectos esenciales: las características constructivas de la fachada y su relación con el resto del edificio, el estado de conservación y posibles daños, así como un estudio detallado del suelo y subsuelo donde se asentará el apeo. La siguiente etapa implica definir el propio apeo y establecer las medidas de seguridad necesarias, atendiendo a las particularidades específicas de la fachada y las lesiones presentes, considerando las acciones concretas requeridas, así como aspectos generales relacionados con la estabilización, como excentricidades de carga, pandeo, fuerzas del viento y sismicidad. Por último, la ejecución de las obras incluye medidas preliminares, como calado de forjados y tabiques para permitir el paso de elementos del apeo, junto con la implementación de apuntalamientos y consolidaciones específicas según el estado intrínseco de la fachada. Posteriormente, se construye la estructura de sustentación de la fachada y se procede a la demolición del interior del edificio para, finalmente, vincular el nuevo edificio de manera segura a la antigua fachada.

Figura 3. Apeo en fachada (Ayora). Imagen: V. Yepes (2022)

Aquí tenéis algunos vídeos que, espero, os interesen:

Os paso un documento donde se describen los estabilizadores de fachada, de la profesora Inmaculada Oliver Faubel, de la Universitat Politècnica de València.

Pincha aquí para descargar

Referencias:

Cursos:

Curso de estructuras auxiliares en la construcción: andamios, apeos, entibaciones, encofrados y cimbras.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

El apeo de urgencia

Figura 1. Rescate urbano. Fuente: UME Ministerio de Defensa España. https://rescateurbanousar.wordpress.com/category/apuntalamiento/

La misión principal de los apeos de urgencia es evitar un colapso repentino de una estructura dañada y garantizar la seguridad del personal que realiza operaciones en el edificio. Dado que las condiciones de trabajo son peligrosas, es necesario utilizar elementos fabricados con materiales ligeros y de rápida entrada en carga y fáciles de ensamblar. En esta etapa de la actuación, los apeos telescópicos metálicos son los más adecuados, aunque también se emplean apeos ligeros de madera o metal. También existen puntales con sistemas hidráulicos y neumáticos con bloqueo que permiten un “apuntalamiento remoto”. Sin embargo, no supone una solución de apeo definitiva.

La principal diferencia entre un apeo de emergencia y uno programado radica en que, en el primer caso, no es posible realizar un estudio detallado de la distribución de cargas en la estructura ni diseñar el apeo de manera adecuada debido a la limitación de tiempo. Sin embargo, las condiciones técnicas deberían ser similares, lo que implica que el apeo de urgencia debe ser rápido y sencillo, permitiendo mejoras o extensiones posteriores a otras áreas o bajo diferentes criterios.

Se recomienda diseñar un apuntalamiento de urgencia que sea compatible con los trabajos de reparación o sustitución posteriores del elemento dañado. Sin embargo, lograr este nivel de precisión requiere una diagnosis precisa y la anticipación de si los trabajos futuros serán de reparación o sustitución, así como la técnica que se empleará. Esta tarea puede resultar complicada debido a la urgencia con la que se aborda, incluso si es realizada por un técnico que será responsable de la reparación posteriormente. Existe la posibilidad de que el técnico encargado del apuntalamiento de urgencia no sea el mismo que lleve a cabo la reparación, lo que podría generar discrepancias en los criterios de reparación.

En situaciones extremas, es posible que el apuntalamiento de urgencia sea ejecutado por bomberos u otros cuerpos de emergencia con el objetivo de salvar el edificio, incluso poniendo en riesgo su propia integridad. En este caso, su prioridad principal es proteger a las personas y asegurar rápidamente la estructura. Por lo tanto, aunque es deseable lograr una compatibilidad entre el apuntalamiento de urgencia y los trabajos posteriores, esto no siempre será posible, ya que se prioriza la rapidez y la seguridad de las personas.

Cuando se ejecuta un apeo, el proceso debe seguirse siempre de abajo hacia arriba, consolidando primero las partes inferiores y luego las superiores. Si se realiza el apuntalamiento desde el forjado dañado hacia el terreno, se someten los forjados a esfuerzos de flexión debido a las cargas adicionales del apuntalamiento, incluso si ya están apuntalados. Cuando se utiliza madera para el apeo, es crucial utilizar un material de buena calidad, seco y en buen estado. Se debe tener precaución al ajustar las cuñas, haciéndolo lentamente para que la carga se aplique gradualmente. Un ajuste excesivo puede ocasionar daños más graves a la estructura. Por lo tanto, un buen apeo, incluso en situaciones de urgencia, debe ser neutro, evitando levantar excesivamente la estructura mediante un apriete o acuñado excesivo de las piezas, pues esto podría causar lesiones más graves que las que se intentan corregir.

En el caso de utilizar puntales metálicos, es fundamental seleccionar el adecuado para alcanzar la altura deseada y asegurarse de que estén correctamente aplomados al colocarlos, de manera que transmitan las cargas de manera adecuada. Una vez finalizado el apeo, se recomienda colocar testigos de yeso para monitorear cualquier avance en la lesión que pueda requerir nuevas medidas de seguridad, y realizar revisiones periódicas.

Se puede reducir la gran flecha en el vano de un forjado mediante la colocación de una fila de puntales telescópicos. En el espacio bajo la cubierta, se instala un apeo enano compuesto por un pie derecho y un codal inclinado denominado tornapunta, que se coloca sin apretar, en lo que se conoce como posición “a la espera”. Estos elementos se aseguran mediante un pasador y descargan sobre una línea vertical de puntales y las cabezas de los tirantes. Para contrarrestar el empuje del codal hacia la sobrecarrera central, se fijan en ambos lados utilizando dos durmientes colocados sobre los tirantes, asegurándolos con tirafondos. En el caso de un muro socavado, se recomienda instalar otro codal de menor altura y con la menor inclinación posible para evitar su colapso. Para contrarrestar el empuje horizontal en la base, se realiza una excavación en el terreno donde se coloca un durmiente que asegura la base de la tornapunta.

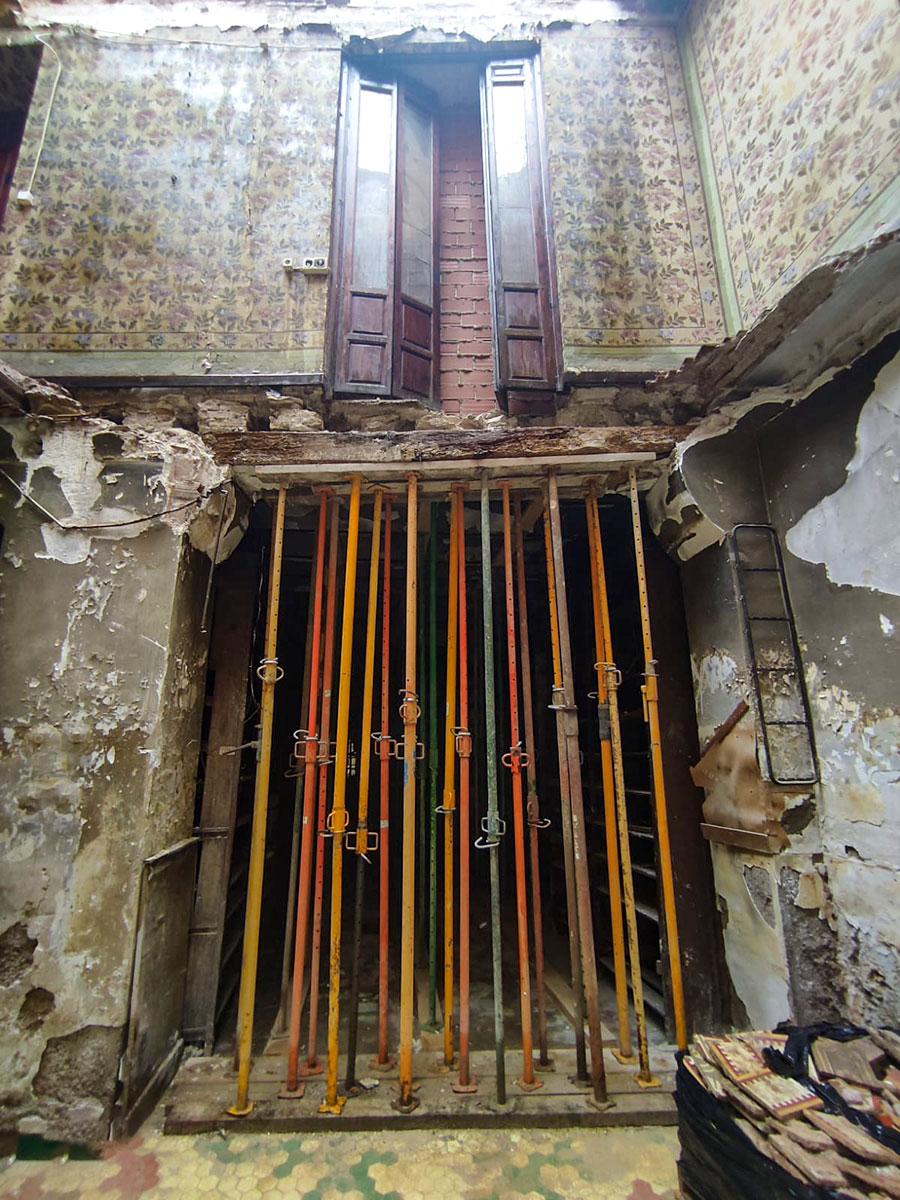

Figura 2. Apuntalamiento con puntales. https://demodtres.com/servicios/apuntalamiento/

Existe un riesgo inminente de caída de alguna sección de cornisa hacia la vía pública, por lo tanto, es necesario delimitar un área de seguridad con vallas. En una etapa posterior, estas vallas deben reemplazarse por andamios con visera que permitan una circulación segura por el exterior. Entre las operaciones siguientes se incluye la instalación de un segundo conjunto de apeos, en consecuencia, los apeos actuales no deben obstaculizar ni impedir la instalación y ubicación de los siguientes. El orden y tipo de las operaciones posteriores dependerá del objetivo final previsto.

A continuación os dejo un documento de gran interés, elaborado por Pedro Sánchez Gálvez, donde se describen apeos y apuntalamientos de urgencia en edificios dañados por el sismo de Lorca el 11 de mayo del 2011.

Pincha aquí para descargar

También puede resultar de interés este documento sobre evaluación de daños en emergencias, de la Región de Murcia, donde desarrolla un capítulo completo sobre los apeos de emergencia.

Pincha aquí para descargar

En este documento se describen apeos y apuntalamientos de emergencia, cuyo autor es Francisco Javier Vivo Parra. Espero que también os sea de interés.

Pincha aquí para descargar

Referencias:

Cursos:

Curso de estructuras auxiliares en la construcción: andamios, apeos, entibaciones, encofrados y cimbras.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

¿Qué diferencia hay entre un apeo y un apuntalamiento?

Figura 1. Apuntalamiento. http://www.ite-arquitectos.com

Las situaciones de emergencia suceden muchas veces ante sucesos como terremotos, explosiones, impactos, hundimientos, incendios, inundaciones, vientos fuertes, grandes nevadas, excavaciones próximas y muchas más situaciones que hacen que en un momento determinado una estructura esté en peligro de venirse abajo. A veces las estructuras “avisan” con la aparición de grietas, desprendimientos, etc., otras, en cambio, el colapso es casi instantáneo. Ante este tipo de situaciones, los apeos y los apuntalamientos constituyen estructuras auxiliares que permiten ganar cierto tiempo mientras se toman medidas para el rescate de personas o bien para el refuerzo definitivo de la estructura o del terreno (en el caso del terreno, se habla de entibaciones). Aunque son términos parecidos, me parecía interesante en este artículo resaltar las diferencias entre ambas estructuras auxiliares. Apeos y apuntalamientos son estructuras auxiliares que se instalan, con carácter temporal, para ayuda o complemento en la ejecución o mantenimiento de los elementos constructivos de una estructura durante la ejecución de una obra —andamios, encofrados, entibaciones, etc.— o bien en situaciones de emergencia.

La Real Academia de la Lengua establece que apear es “sostener provisionalmente con armazones, maderos o fábricas el todo o parte de un edificio, construcción o terreno”, mientras que apuntalamiento es la “acción y efecto de apuntalar”, es decir, “poner puntales” o bien “sostener, afirmar”. La norma UNE 76-501-87 define apuntalamiento como “estructura auxiliar y desmontable que sirve para soportar o reforzar una obra ya construida”. En principio, la diferencia básica consiste en que el apeo se realiza con motivo de una reparación, reforma, excavación, demolición o por cualquier situación que así lo aconseje formando parte de los procedimientos constructivos, siendo el apuntalamiento presenta un mayor carácter de urgencia y, provisionalmente, evita el hundimiento, colapso o derrumbamiento. Por ejemplo, los bomberos hablan de “apuntalamientos de emergencia” cuando ejecutan sus trabajos.

Por tanto, es muy sutil la diferencia entre ambos términos. Sería la urgencia el elemento clave que permite diferenciar ambos conceptos. Así, mientras el apuntalamiento presenta un carácter de urgencia mayor al del apeo. El apeo forma parte, como hemos dicho, de los procedimientos constructivos programados y planificados con tiempo, y en consecuencia, requeriría un mayor esfuerzo y tiempo para su ejecución. En ambos casos, estas estructuras auxiliares deben permitir estabilizar una estructura o un terreno el tiempo suficiente como para rescatar personas o para reparar un elemento dañado. Esta estabilización puede deberse a una situación de riesgo sobrevenido (apuntalamiento) o bien a una actuación planificada y controlada (apeo). Aquí cabe desde el apeo de una mina en explotación hasta el apeo o apuntalamiento de un edificio en situación de riesgo por hundimiento. Son elementos para garantizar el rescate de personas atrapadas bajo los escombros, por ejemplo tras un terremoto, o bien para asegurar un edificio con daños que permita su uso hasta la resolución definitiva de las patologías existentes.

Además de la urgencia, podría enfocarse la diferencia entre apuntalamientos y apeos de otra forma. Así, los apuntalamientos transmiten normalmente las cargas a una zona inferior mediante elementos colocados en posición vertical con elementos denominados puntales, enanos, virotillos o pie-derechos, mientras que los apeos transmitirían las cargas por elementos inclinados denominados jabalcones, tornapuntas, codales o tirantes.

Figura 2. Apeo de emergencia. https://www.serviciosemergencia.es

En cualquier caso, un apeo o un apuntalamiento debe cumplir, al menos, las siguientes condiciones: resistencia y estabilidad ante las cargas a transferir, simplicidad y rapidez de montaje, y seguridad para las personas. Estas estructuras auxiliares constituyen un sistema de equilibrio de fuerzas con los elementos propios de la estructura apeada o apuntalada. Como puede comprobarse, el que los apeos y los apuntalamientos tengan carácter provisional no significa que no se deban adoptar las precauciones y realizar los cálculos estructurales y demás comprobaciones necesarias para garantizar la estabilidad y seguridad de las personas y de las estructuras y terrenos que sostienen.

Os paso un vídeo donde podéis ver descritas estas diferencias.

Referencias:

ESPASANDÍN, J.; GARCÍA, J.I. (2002). Apeos y refuerzos alternativos. Manual de cálculo y construcción. Editorial Munilla-Lería, Madrid.

MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F. (2004). Temas de procedimientos de construcción. Cimbras, andamios y encofrados. Editorial de la Universidad Politécnica de Valencia.

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp.

Cursos:

Curso de estructuras auxiliares en la construcción: andamios, apeos, entibaciones, encofrados y cimbras.



Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Apeo de fachada

La sujeción de fachadas mediante apeos se realiza en aquellas ocasiones en que se desea la conservación de la fachada de un edificio, bien por su interés arquitectónico, bien por el valor que esta imprime al espacio público que delimita, mientras este se demuele y se reconstruye una nueva estructura que la sustente. El diseño, el cálculo y la ejecución del apeo se realizará para mantener la fachada “colgada” en su posición original, garantizando su estabilidad y evitando su desplome por acciones horizontales durante la demolición del edificio y hasta que la fachada esté correctamente unida a la nueva estructura.

Figura 1. Análisis de los elementos sobre los que actuará el apeo

Os dejo un pequeño vídeo donde se explica este procedimiento constructivo de forma sencilla. Espero que os guste.
