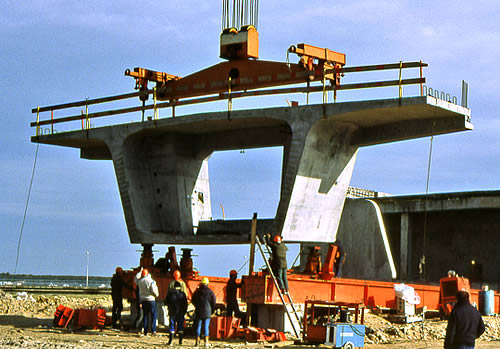

El objetivo del tratamiento térmico del hormigón durante la prefabricación de las dovelas es acelerar los procesos de fraguado y endurecimiento para poder realizar el desencofrado lo antes posible, siempre que la resistencia final sea similar a la del hormigón que endurece sin este tipo de tratamiento. El calentamiento se puede realizar mediante estufa tradicional o bien a través de encofrados por resistencias eléctricas o por vapor a baja presión.
Para evitar que el endurecimiento acelerado no merme la resistencia final se debe utilizar preferentemente un cemento Portland artificial, cuyo contenido en C3A sea menor al 11% y cuya relación C3S/C2S sea superior a 3. Además, el agua debe presentar una temperatura de 35 °C en el momento de la fabricación. Asimismo, se deberían utilizar encofrados con rigidez suficiente para oponerse a las dilataciones del hormigón en fase plástica en el momento del calentamiento.
El ciclo de tratamiento térmico debe cuidarse para evitar una bajada de la resistencia a largo plazo del hormigón, que normalmente puede situarse entre el 5 y el 15 %. Por tanto, un ciclo debería contemplar un periodo de preparación de 2 o 3 horas con el hormigón a temperatura ambiente, una subida posterior de temperatura a una velocidad inferior a 20 °C por hora, un escalón de tratamiento térmico que no supere los 80 °C (normalmente 65 °C), con una duración que depende de las dimensiones de la sección y las características del hormigón, y una bajada de temperatura a un ritmo similar al de la subida. Por tanto, no se debe acortar el periodo de preparación, no se debe acelerar la velocidad de subida de la temperatura ni elevar la temperatura máxima del tratamiento. En cualquier caso, la temperatura máxima queda limitada en función del entorno y de la composición del cemento (ver UNE-EN 13369:2013).
Referencia:
AENOR (2013): UNE-EN 13369:2013 Reglas comunes para productos prefabricados de hormigón.
Curso:
