¿Qué es un cable?

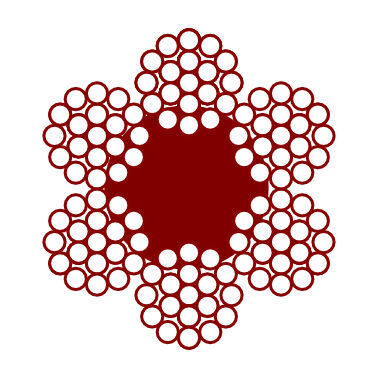

comp_6x19_1_alma_textilUn cable es un conjunto de alambres trenzados según una cierta ley, que en todas sus fases de trabajo se comporta como un elemento unidad. Los cables forman una parte muy importante de determinadas máquinas empleadas en la construcción como las dragalinas, los blondines, los planos inclinados o la excavadora de cables.

Estructura de un cable.

Elementos que componen un cable:

  • Alambres: son los elementos básicos que constituyen el cable. Son de acero de alta resistencia mecánica, que oscila entre los 1 y los 2 kN/mm2.
  • Cordón: es un conjunto formado por una serie de alambres arrollados en una capa; en algunos casos, van arrollados alrededor de otro alambre que hace de base de apoyo, llamado alambre central.
  • Alma: es el elemento central del cable y sirve de base o soporte para los cordones que lo envuelven, sirviendo a la vez de almacén de grasa para su lubricación. El alma puede ser tanto de acero como de fibra textil, pero lo que se gana en resistencia con el acero se pierde en flexibilidad.

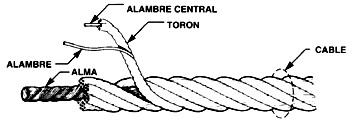

Cable
Composición de un cable

Tipos de arrollamientos.

Se denomina arrollamiento a la forma en la que se disponen los alambres en los cordones y los cordones en el cable. Se definen los siguientes tipos:

  • Cruzado: los cordones que forman el cable están arrollados en sentido contrario al de los alambres que forman los cordones. Son los más utilizados cuando los extremos giran libremente. Se manejan fácilmente, pues no tienden a descablearse; además son resistentes al aplastamiento y a las deformaciones. Son poco resistentes al desgaste.
  • Lang: los cordones y los alambres están arrollados en el mismo sentido. Este cable es muy resistente a la abrasión y al desgaste y puede tener una gran flexibilidad (más que el anterior) siempre y cuando se realice un amarre muy cuidadoso de los extremos debido al elevado momento de giro producido al cargar el cable.
  • Antigiratorio o alternado: estos cables están formados por dos o más capas de cordones, arrollados en sentidos diferentes. Así, los cordones compensan esfuerzos y eliminan la tendencia a girar sobre sí mismos, debido a la tensión ejercida por la carga suspendida. En las grúas torre se emplea como cable de elevación. Tiene la desventaja de que necesita el oxicorte para ser cortado, ya que cizallado sólo consigue desmontarlo.

arrollamientos cable



Os paso a continuación un vídeo donde se puede ver el proceso de fabricación de un cable. Espero que os sea de interés.

Referencias:

YEPES, V.; MARTÍ, J.V. (2017). Máquinas, cables y grúas empleados en la construcción. Editorial de la Universitat Politècnica de València. Ref. 814. Valencia, 210 pp.
