Perforación a percusión con cable

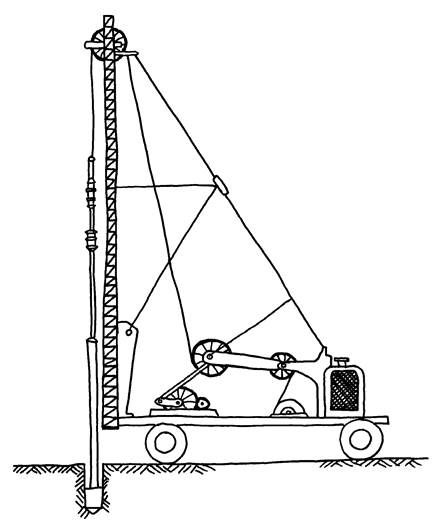

Sondeo a percusión con cable.

La perforación a percusión con cable se basa en el golpeteo con una pesada herramienta de corte (trépano) que se eleva con un cable y que cae por gravedad, fragmentando el suelo. Resulta evidente, por tanto, que los sondeos realizados por esta máquina deben ser verticales.

Este sistema empezó a utilizarse en China en el 4000 A.C., consistiendo en un balancín que se contrapesaba con un grupo de hombres que efectuaban el tiro en un extremo de una cuerda mientras que de otra colgaba la sarta de perforación construida con cañas de bambú.

Su ámbito de aplicación se centra en terrenos de dureza media a baja o bien en aquellos otros duros que sean frágiles. Sin embargo, se encuentran contraindicados en terrenos detríticos no cohesionados, muy duros, abrasivos y plásticos.

La frecuencia de golpeo se encuentra en el entorno de 40 a 50 impactos/minuto, en función de los parámetros mecánicos del suelo perforado. Con ello se consiguen unos rendimientos medios de 2 a 4 m/día en materiales duros y de 10 a 20 m/día en materiales blandos. La percusión se consigue mediante un movimiento de balancín y manivela proporcionado por la máquina. La altura de caída del trépano dependerá de la dureza del terreno y de la profundidad del fondo de perforación. En máquinas normales, esta altura oscila entre 20 y 60 cm.

La perforación comienza hincando un tramo de tubería, generalmente de longitud inferior a 2 m y con un diámetro mayor al diámetro a perforar (700-800 mm), de forma que sirva de guía inicial al trépano. La entubación sólo es necesaria en casos de inestabilidad del terreno, en cuyo caso se entuban tuberías auxiliares recuperables aprovechando la percusión.

Con este sistema de perforación se hace necesario el uso de agua para facilitar la recogida del detritus formado. Este suelo fragmentado mezclado con agua forma un lodo viscoso que se recoge periódicamente mediante una válvula o cuchara de limpieza que se introduce cuando se detiene el golpeteo.

Estas cucharas consisten en una tubería terminada en su parte inferior en una válvula, que puede ser plana o de dardo. La plana, también llamada de charnela o de chapeta, hace mejor la limpieza del sondeo. La de dardo o lanza se usa fundamentalmente en pruebas de caudal.

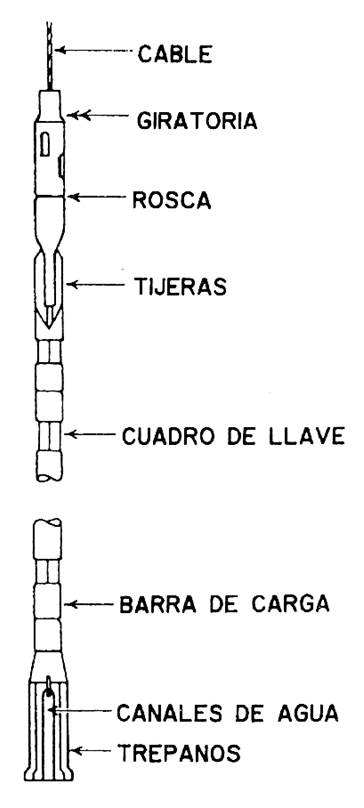

Percusión con cable 3La sarta de perforación se encuentra compuesta por los siguientes elementos:

  • Trépano: Se trata de la herramienta de corte, que permite la perforación. Su peso permite penetrar, triturar, escariar y mezclar el terreno.
  • Barra de carga o barrón: Es una barra cilíndrica de acero forjado que provee a la sarta de perforación del peso necesario y también guía el movimiento alternativo de la sarta. Lleva en su parte inferior una rosca hembra para recibir la rosca macho del trépano, y en su parte superior una rosca macho que conecta con la tijera o montera en su caso. Su longitud varía entre 3 y 5 m, con un peso entre 400 y 1000 kg.
  • Tijera o destrabador: Elemento situado encima del barrón que sirve para desatrancar la herramienta en caso de atasco. Está formada por dos eslabones que permiten un cierto juego longitudinal del orden de 10 a 20 cm.
  • Montera o giratoria: Es el elemento de unión entre la sarta y el cable, permitiendo el giro alrededor de su eje longitudinal.



TERRENO PESO RELATIVO DE LA SARTA COMPLETA
Blando 1.5-2.5 kg/mm diámetro
Medio 3.0-4.0 kg/mm diámetro
Duro 4.0-6.0 kg/mm diámetro
Muy duro 6.0-8.0 kg/mm diámetro

Percusión con cable 2

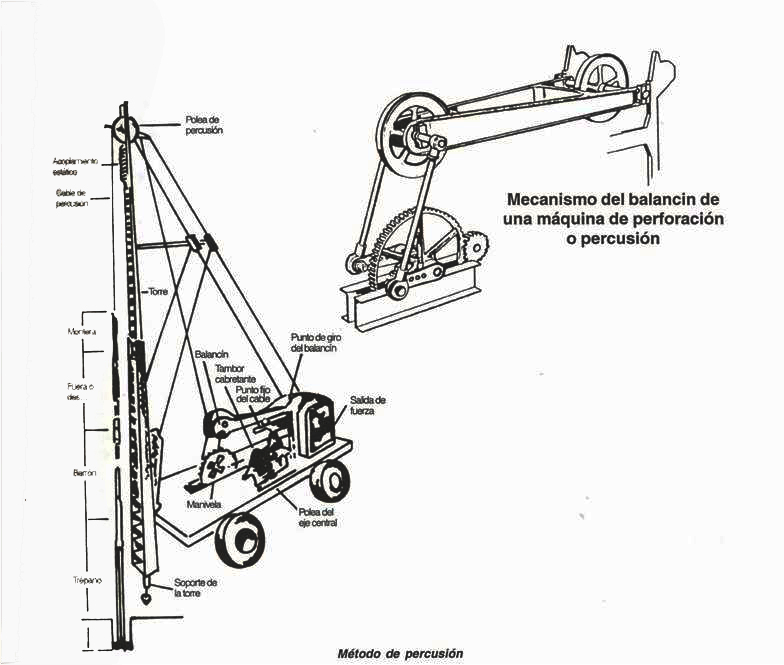

Movimiento balancín-biela
Entre sus aplicaciones principales de la perforación a percusión con cable se encuentra la captación de aguas subterráneas. Otros usos menos frecuentes, pero que igualmente encuentran eficiencia óptima son en el área de las perforaciones con fines de recarga artificial de aguas subterráneas, procedente de las lluvias o de otras perforaciones de captación próximas, pues su mayor diámetro permite espacios anulares que posibilitan tanto la ejecución de potencias cementadas, sellos o empaques graduados, así como la instalación de tuberías y filtros adecuados.

Como ventajas más importantes de este sistema de perforación es el empleo de maquinaria de coste moderado, la simplicidad de las operaciones, la necesidad de poco personal, el escaso consumo de agua, no usar lodos o mezclas tixotrópicas y la consecución de diámetros importantes de perforación (1.100 mm). Como inconvenientes se podría señalar la necesidad de personal cualificado, la interrupción de la perforación para la limpieza, el avance lento en rocas duras, la dificultad de avance en materiales no consolidados, la pérdida de diámetro en materiales abrasivos, las entubaciones frecuentes y la limitación de la profundidad práctica de perforación, que no resulta económica a partir de 150 m.

En el Polimedia que os presento a continuación os dejo las ideas más importantes de este sistema de perforación a percusión con cable. Espero que os sea útil.

Os dejo algunos vídeos donde podéis ver el trabajo de esta perforadora. Espero que os gusten.
