Bomba de tubo o trompa oscilante para hormigón

http://www.putzmeister.es/

Las bombas de émbolos de hormigón de tubo o trompa oscilante (trompa de elefante) son bombas alternativas compuestas por dos cilindros sumergidos en el hormigón dispuestos en tándem y conectados a la tubería de impulsión. La conexión entre ellos se efectúa por medio de un tramo de tubo o trompa que oscila alternativamente para acoplarse por un extremo sucesivamente a cada cilindro, mientras que por el otro se mantiene acoplado a la conducción. Resultan ser más eficaces con hormigones que son más difícilmente bombeables. Tenemos varios tipos:





  • De trompa rápida (CS y C), más frecuente en autobombas. Altas presiones de hormigón (hasta 57 bar) y elevados caudales (hasta 56 m3/h). Permite utilizar sin problemas mangueras largas.
  • De tubo oscilante (S), más frecuente en equipos estacionarios y para bombas de hormigón sobre remolque. Este sistema incorpora cilindros unidos a cilindros hidráulicos que van girando alternadamente. Con hormigón en la tolva, y la bomba funcionando, el hormigón del cilindro se retrae, amoldándose dentro del cilindro. Altos caudales (67 – 80 m3/h) y elevadas presiones (75 – 50 bar). Presenta un rendimiento alto con pocas carreras.
Bomba CS en disposición transversal. http://www.putzmeister.es/
Bomba de émbolo S en disposición longitudinal: vista general. http://www.putzmeister.es/

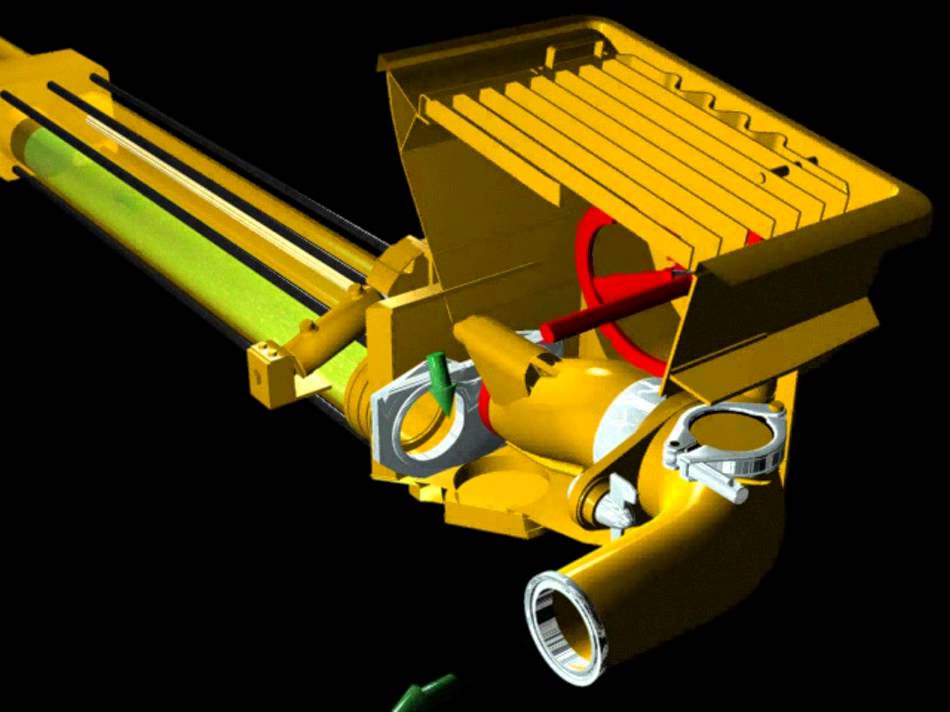

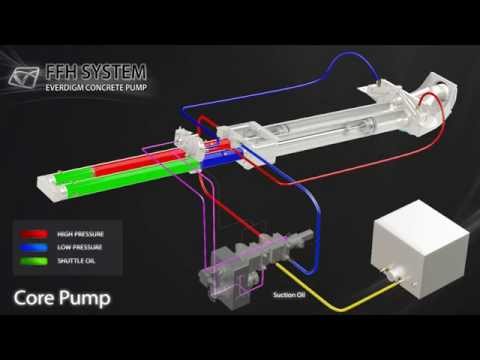

Os dejo a continuación unos vídeos donde podemos ver el funcionamiento de este tipo de bombas. El primero de ellos muestra el funcionamiento de un modelo de tubo oscilante S.

Referencias:

MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F. (2014). Fabricación, transporte y colocación del hormigón. Apuntes de la Universitat Politècnica de València. 189 pp.
