La construcción del viaducto de Almonte, Cáceres

 El viaducto sobre el río Almonte, en el embalse de Alcántara se ha convertido en el mayor puente arco de Alta Velocidad construido, en el mayor puente arco ferroviario de hormigón y e el tercer mayor puente arco de hormigón sin distinción de tráficos. El arco presenta una luz de 384 m, constituyendo el tramo principal de un viaducto de 996 m de longitud. En realidad, se trata de cuatro arcos de sección rectangular variable. Siendo en el arranque de 6,9 por 3,7 metros. Y en la clave, punto más alto del arco, la sección se reduce hasta un canto de 4,8 metros y 6 metros de ancho. Su comportamiento aerodinámico ha sido verificado en un túnel de viento. Para el arco se utilizaría hormigón autocompactante de alta resistencia (HAC-80).

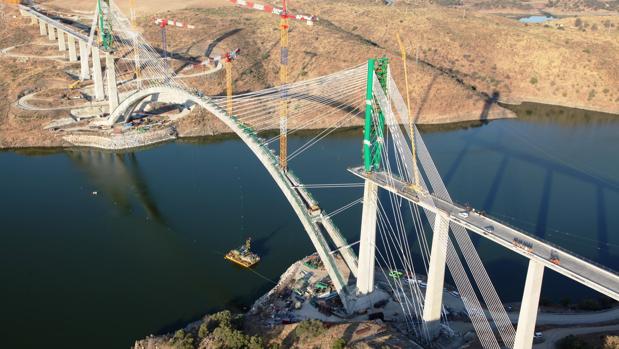

Vista aérea de las obras del Viaducto de Almonte – FCC

La solución, proyectada por Arenas & Asociados, es el resultado de una serie de condicionantes impuestos como la luz principal, al no ser posible disponer apoyos en el embalse. De entre las alternativas del proceso constructivo, se optó por el avance en voladizo del arco con ayuda de una torre de atirantamiento provisional.  Los medios auxiliares necesarios para la realización de la obra han sido dos torres metálicas de más de 50 m de altura colocadas sobre las pilas extremas del arco; un carro de hormigonado para cada semiarco; un sistema de tirantes de acero que soporta el semiarco construido anclándose en la parte superior de la pila y en la torre; otro sistema de tirantes que soporta la pila y la torre anclándose en las cimentaciones de las pilas adyacentes, y, finalmente, un sistema de anclajes provisionales al terreno para sujetar las zapatas de las pilas adyacentes.

Recomiendo que leáis la descripción que el propio Juan José Arenas hace del diseño: http://www.arenasing.com/sites/default/files/Ponencia_Ache-2011.pdf

A continuación os paso varios vídeos sobre el proceso constructivo. El primero es una grabación realizada con un avión no tripulado por la empresa Rúbrica, encargada de los carros de las dovelas del arco.
