Descenso del nivel freático por bombeo: fórmula de Dupuit-Thiem

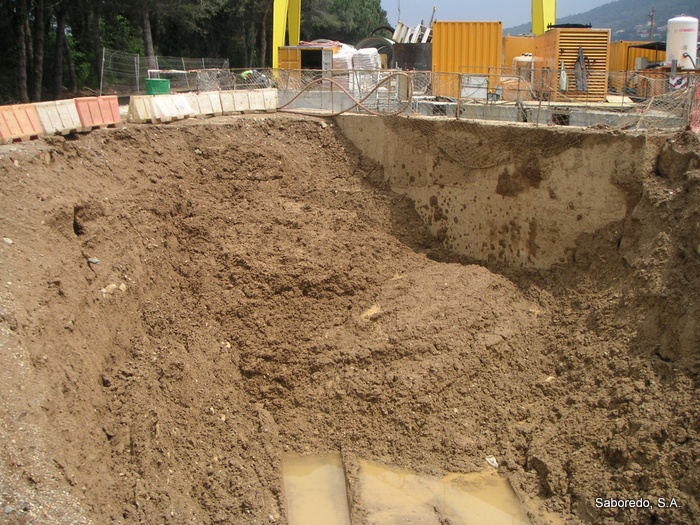

Figura 1. Agua en excavación. http://www.saboredo.com/el-agua-en-la-obra-civil/

Cuando se quiere construir bajo el nivel freático, es necesario desecar el subsuelo antes de realizar la excavación para permitir que los trabajos se efectúan en condiciones relativamente secas (Figura 1). La ausencia de agua (sin llegar a un estado completamente seco) en la excavación estabiliza el fondo y los taludes, reduce las cargas laterales en los taludes, hace que el material de excavación sea más ligero y fácil de manejar y evita un fondo movedizo y lodoso, muy inconveniente para las actividades posteriores.

Para conservar una excavación libre de agua, en casi todos los tipos de suelos, el nivel freático se debe mantener a una profundidad, por lo menos de 60 cm o, preferentemente, a 150 cm por debajo del fondo de la excavación.

Aunque son los contratistas especializados en este tipo de trabajos los que determinan con mayor detalle las necesidades y los posibles rendimientos de la operación, siempre es necesario un análisis simplificado que definir “a priori” qué equipos serían necesarios y la viabilidad de la operación.

En la Figura 2 se muestra un esquema simplificado de la operación del abatimiento del nivel freático. En él se puede ver cómo varía la depresión en el nivel freático con la distancia al punto de bombeo. Se pueden utilizar pozos de observación o piezómetros a ciertas distancias (como r1 y r2) para controlar la depresión realizada.

Figura 2. Esquema del abatimiento del nivel freático mediante un pozo

El proceso de bombeo es un fenómeno de régimen variable, que evoluciona con el tiempo, hasta llegar a estabilizarse en un régimen permanente. A efectos prácticos, las fórmulas referentes al régimen estable son útiles para estudiar el rebajamiento provisional del nivel freático. El estudio del pozo aislado se realiza planteando el problema con simetría radial. Se supone que a suficiente distancia, las líneas de corriente son horizontales y las equipotenciales son verticales, supuesto que se conoce como hipótesis de Dupuit. Según la fórmula empírica de Sichardt, se puede calcular la distancia R a la cual se supone que termina la influencia del pozo con la siguiente expresión dimensional, donde R se expresa en m, k en m/s y sw es el descenso del nivel freático en el pozo, en m :

Un análisis simplificado del fenómeno implica, tal y como indica Dupuit (Harr, 1962) asumir que (a) para una pequeña inclinación de la línea de filtración, las líneas de flujo son horizontales y (b), que el gradiente hidráulico es igual a la inclinación de la superficie libre y es independiente de la profundidad.

La ecuación que rige el caudal en este caso es la siguiente:

En este caso, se asume que el régimen es permanente en un acuífero libre, siendo toda la capa de terreno homogénea con un coeficiente de permeabilidad hidráulica “k“.

Si se cumple que “q” es constante a lo largo del flujo, la ecuación anterior se puede integrar entre las distancias r1 y r2, obteniéndose la siguiente expresión (fórmula de Dupuit-Thiem):

Por tanto, una vez se ha determinado la extensión de la excavación, usando los parámetros r1, r2, h1 y h2, se puede utilizar la expresión anterior para determinar la capacidad requerida por la bomba. Asimismo, se podría utilizar la expresión anterior para determinar el coeficiente medio de permeabilidad del terreno sabiendo el caudal bombeado.

Es evidente que, en un caso real, existen muchas capas de terreno, con diferentes propiedades, por lo que la ecuación anterior debe particularizarse. Remitimos al lector al trabajo de Cedergreen (1989) para situaciones diferentes a las descritas. También podéis ver algunos problemas resueltos que pusimos en su momento en una entrada anterior.

Referencias

Cedergreen, H.R., 1989, Seepage, Drainage and Flow Nets, John Wiley, New York.

Harr, M., 1962, Groundwater and Seepage, McGraw-Hill, New York.
