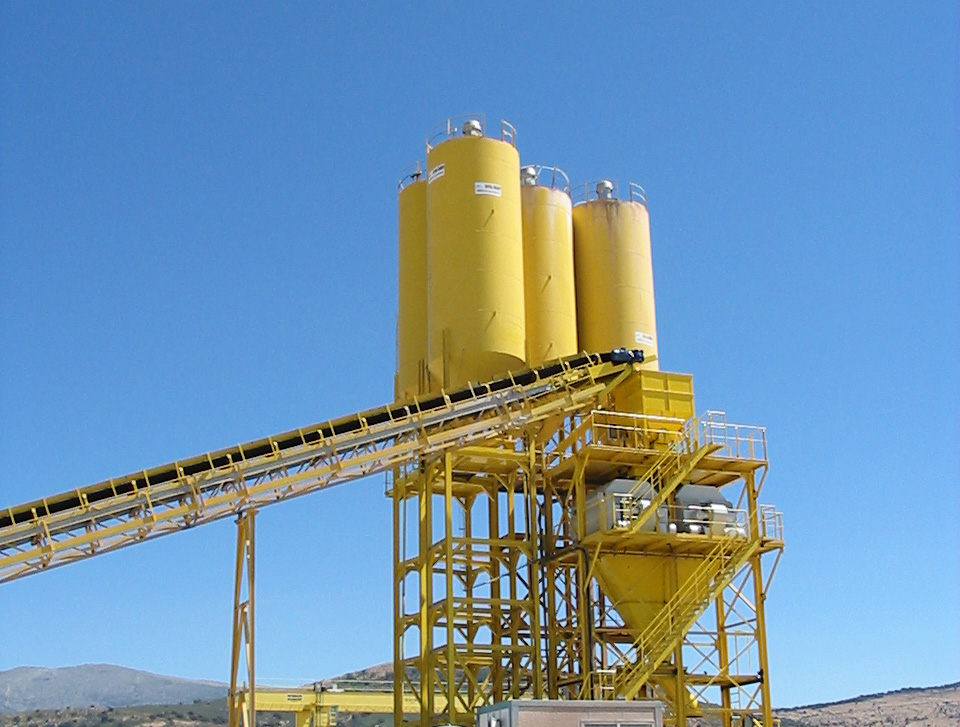

Figura 1. Central de hormigón preparado. https://www.gerardomartin.com/
En ocasiones, se prefiere adquirir hormigón en una central en lugar de fabricarlo en la obra por varias ventajas económicas y técnicas. En términos económicos, la central de hormigón preparado puede obtener materiales a precios más competitivos gracias a la compra en grandes cantidades, lo que resulta en un coste menor en comparación con el precio que los contratistas tendrían que pagar. Además, es más económico transportar el hormigón ya elaborado que los componentes por separado.
Otra ventaja significativa es la eliminación de la instalación de hormigonado en el lugar de la obra, lo que reduce la necesidad de amortización del equipo, el coste de mantenimiento y el espacio requerido, especialmente en obras con limitaciones de espacio. De este modo, se evita la necesidad de contar con cobertizos para el cemento en sacos o silos para el cemento a granel, así como la instalación de sistemas de agua. Además, se minimizan las pérdidas de materiales, como el cemento, que puede dañarse en sacos o por exceso de dosificación. Se elimina la mano de obra necesaria para la fabricación del hormigón en el lugar y se parte de un precio conocido y preestablecido para el hormigón.
En términos de ventajas técnicas o cualitativas de adquirir hormigón preparado, se destacan la garantía de calidad del producto y la responsabilidad de la central en mantener esos estándares. Asimismo, esto ofrece una mayor comodidad al jefe de obra, quien no necesita supervisar la fabricación del hormigón, lo que simplifica la gestión del proyecto.
Las centrales de venta de hormigón se dividen en dos tipos: centrales con mezcladoras (mixing plant) y centrales de mezcla seca (batching plant). El hormigón se amasa en central y se descarga sobre camión, que se limita a transportarlo. En muchos países, las normas de hormigón requieren que el hormigón vendido se amase previamente en la central.
En algunos países se permiten las llamadas mezclas secas, en las que la central solo realiza la dosificación de los ingredientes sin contar con una mezcladora. Aquí, el amasado se lleva a cabo en los camiones hormigonera durante el transporte. Estas centrales suelen funcionar sin automatización y tienen una capacidad de producción muy elevada.
Según Tiktin (1998), para establecer una central de venta de hormigón deben cumplirse ciertas condiciones. El volumen de trabajo debe ser lo suficientemente grande como para que la central sea rentable y pueda ofrecer precios más competitivos que los del contratista, especialmente en ciudades con al menos 100 000 habitantes. La ubicación de la central es crucial para reducir los costes de transporte de materiales y no deben existir problemas de tráfico. Además, la calidad del hormigón debe ser superior, garantizando regularidad y precisión en la dosificación. La capacidad de producción debe ser adecuada para cumplir con los plazos de entrega establecidos.
Según el artículo 51.2.1 del Código Estructural, «se denominará hormigón preparado a aquel que se fabrica en una central que está inscrita en el Registro Industrial según el Título 4º de la Ley 21/1992, de 16 de julio, de Industria y el Real Decreto 697/1995, de 28 de abril, por el que se aprueba el Reglamento del Registro de Establecimientos Industriales de ámbito estatal, estando dicha inscripción a disposición del peticionario y de las Administraciones competentes, que cumple con las disposiciones físicas y documentales que contempla la legislación industrial vigente y que, con carácter general, no pertenece a las instalaciones propias de la obra”.
Os dejo un vídeo del funcionamiento de una central de mezcla seca (batching plant).
Referencias:
ACI COMMITTEE 304. Guide for Measuring, Mixing, Transporting, and Placing Concrete. ACI 304R-00.
BUSTILLO, M. (2008). Hormigones y morteros. Fueyo Editores, Madrid, 721 pp.
CALAVERA, J. et al. (2004). Ejecución y control de estructuras de hormigón. Intemac, Madrid, 937 pp.
FERNÁNDEZ CÁNOVAS, M. (2004). Hormigón. 7ª edición, Colegio de Ingenieros de Caminos, Canales y Puertos. Servicio de Publicaciones, Madrid, 663 pp.
GALABRU, P. (1964). Tratado de procedimientos generales de construcción. Obras de fábrica y metálicas. Editorial Reverté, Barcelona, 610 pp.
MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F. (2014). Fabricación, transporte y colocación del hormigón. Apuntes de la Universitat Politècnica de València, 189 pp.
TIKTIN, J. (1998). Procesamiento de áridos: instalaciones y puesta en obra de hormigón. Universidad Politécnica de Madrid. Escuela Técnica Superior de Ingenieros de Caminos, Canales y Puertos. Madrid, 360 pp. ISBN: 84-7493-205-X.
El artículo 71 de la Instrucción de Hormigón Estructural EHE-08 trata sobre la elaboración y puesta en obra del hormigón. Leyendo su articulado tienes las respuestas a estas preguntas típicas que me hacen los alumnos:
¿Qué diferencia existe entre la homogeneidad y la uniformidad del hormigón? ¿Cómo se evalúa normalmente la uniformidad?
La homogeneidad del hormigón consiste en el mantenimiento de características similares dentro de una misma amasada. En cambio la uniformidad consiste en el mantenimiento de características similares entre distintas amasadas.
La uniformidad se analiza evaluando, mediante el coeficiente de variación, la dispersión que existe entre características análogas de distintas amasadas. Para ello, normalmente, se utilizan los valores de la resistencia a compresión a 28 días.
¿Qué se entiende por “hormigón preparado”?
Se entiende, en el marco de la Instrucción de Hormigón Estructural EHE-08, que el hormigón preparado es aquel que se fabrica en una central que no pertenece a las instalaciones propias de la obra y que está inscrita en el Registro Industrial según el Título 4º de la Ley 21/1992, de 16 de julio, de Industria y el Real Decreto 697/1995, de 28 de abril, estando dicha inscripción a disposición del peticionario y de las Administraciones competentes.
¿En qué consiste la segregación de los áridos?
La segregación de los áridos consiste en la separación de sus partículas de forma que no presenten una distribución uniforme. De forma análoga, se entiende que la segregación del hormigón es la separación de sus componentes una vez amasado provocando que la mezcla de hormigón fresco presente una distribución de sus partículas no uniforme.
Imagen de planta de hormigón
¿Qué se debe hacer cuando cambiamos de aditivo y utilizamos el mismo dosificador?
En el caso de que no tengamos un dosificador diferente para cada aditivo, antes de hacer el cambio de aditivo, deberá limpiarse el sistema dosificador, excepto en el caso en que los diferentes aditivos sean compatibles entre sí, de acuerdo con la documentación aportada por el Suministrador del aditivo.
¿Cómo se comprueba la homogeneidad del hormigón?
La homogeneidad se analiza evaluando la dispersión que existe entre características de diversas muestras tomadas de la misma amasada, lo que permite comprobar la idoneidad del proceso de dosificación, amasado y transporte. Deben comprobarse siempre el índice de consistencia y la resistencia a compresión a 7 días, y, al menos, dos de las siguientes: densidad del hormigón, contenido de aire, contenido de árido grueso y módulo granulométrico del árido.
¿Qué datos técnicos deben estar visibles en una placa referidos a una amasadora móvil?
Volumen total del tambor, su capacidad máxima en términos de volumen de hormigón amasado, y las velocidades máxima y mínima de rotación.
¿Por qué se recomienda que se almacenen los áridos bajo techado?
Se recomienda almacenar los áridos bajo techado, en recintos convenientemente protegidos y aislados, con el fin de evitar el empleo de áridos excesivamente calientes durante el verano o saturados de humedad en invierno o en época de lluvia.
¿Cuál es la cantidad mínima de cemento que se puede utilizar en la fabricación dedicada a hormigón armado? ¿En qué caso se puede utilizar dicho mínimo?
El contenido mínimo de cemento para el hormigón armado es de 250 kg/m3, siempre y cuando la clase de exposición sea I y no se supere una relación agua/cemento de 0,65. Para otras clases de exposición este mínimo puede subir hasta 350 kg/m3, en el caso de clases de exposición IIIc, Qb y Qc.
¿Cuál es la cantidad máxima de cemento que podemos utilizar en la fabricación de 1 m3 de hormigón? ¿Por qué se limita?
La cantidad máxima de cemento por metro cúbico de hormigón será de 500 kg. En casos excepcionales, previa justificación experimental y autorización expresa de la Dirección de Obra, se podrá superar dicho límite. Aún en los casos excepcionales, no es aconsejable una dosificación de cemento superior a los 500 kg/m3. El peligro de emplear mezclas muy ricas en cemento, reside en los fuertes valores que, en tales casos, pueden alcanzar la retracción y el calor de fraguado en las primeras edades.
¿Cómo influye la cantidad de cemento a utilizar en función del tamaño de los áridos?
Con carácter general, la cantidad mínima de cemento por metro cúbico de hormigón depende, en particular, del tamaño de los áridos, debiendo ser más elevada a medida que disminuye dicho tamaño, y más reducida a medida que aumenta el tamaño de éstos.
¿Cuántas fracciones granulométricas de áridos, al menos, se deben utilizar en la fabricación del hormigón?
El árido deberá componerse de al menos dos fracciones granulométricas, para tamaños máximos iguales o inferiores a 20 mm, y de tres fracciones granulométricas para tamaños máximos mayores.
¿Cuáles son las fuentes de donde procede el agua de amasado y que deben tenerse en cuenta para calcular el total de agua empleado en una amasada?
El agua de amasado está constituida, fundamentalmente, por la directamente añadida a la amasada, la procedente de la humedad de los áridos y, en su caso, la aportada por aditivos líquidos.
¿Qué diferencia existe en el amasado de un hormigón de alta resistencia respecto a uno convencional?
Se recomienda el empleo de amasadoras fijas en la central de hormigón, así como incrementar, como mínimo, en un 50% el tiempo de amasado respecto al empleado en hormigones convencionales con los medios usuales.
¿Cuánto tiempo puede pasar entre la adición de agua de amasado al cemento y a los áridos y la colocación del hormigón? ¿Qué factores pueden hacer cambiar esta prescripción?
El tiempo transcurrido entre la adición de agua del amasado al cemento y a los áridos y la colocación del hormigón, no debe ser mayor de hora y media, salvo que se utilicen aditivos retardadores de fraguado. Dicho tiempo límite podrá disminuirse, en su caso, cuando el Fabricante del hormigón considere necesario establecer en su hoja de suministro un plazo inferior para su puesta en obra. En tiempo caluroso, o bajo condiciones que contribuyan a un rápido fraguado del hormigón, el tiempo límite deberá ser inferior, a menos que se adopten medidas especiales que, sin perjudicar la calidad del hormigón, aumenten el tiempo de fraguado.
¿Cuánto podemos llenar el tambor de una amasadora móvil durante el transporte?
Cuando el hormigón se amasa completamente en central y se transporta en amasadoras móviles, el volumen de hormigón transportado no deberá exceder del 80% del volumen total del tambor. Cuando el hormigón se amasa o se termina de amasar, en amasadora móvil, el volumen no excederá de los dos tercios del volumen total del tambor.
¿Se puede adicionar agua u otras sustancias una vez se ha fabricado la masa fresca? ¿Qué podemos hacer si el asentamiento es menor que el especificado?
Queda expresamente prohibida la adición al hormigón de cualquiera cantidad de agua u otras sustancias que puedan alterar la composición original de la masa fresca. No obstante, si el asentamiento es menor que el especificado, el suministrador podrá adicionar aditivo plastificante o superplastificante para aumentarlo hasta alcanzar dicha consistencia, sin que ésta rebase las tolerancias indicadas por la Instrucción EHE-08 y siempre que se haga conforme a un procedimiento escrito y específico que previamente haya sido aprobado por el Fabricante del hormigón. Para ello, el elemento de transporte o, en su caso, la central de obra, deberá estar equipado con el correspondiente sistema dosificador de aditivo y reamasar el hormigón hasta dispersar totalmente el aditivo añadido. El tiempo de reamasado será de al menos 1 min/m3, sin ser en ningún caso inferior a 5 minutos.
¿Por qué no es recomendable el vertido del hormigón en grandes montones y su posterior distribución por medio de vibradores?
El vertido en grandes montones y su posterior distribución por medio de vibradores no es, en absoluto, recomendable, ya que produce una notable segregación en la masa del hormigón.
¿Qué ocurre si se vierte el hormigón desde una altura superior a 2 m?
Si se realiza un vertido del hormigón en caída libre, con una altura superior a 2 m, se produce inevitablemente, la disgregación de la masa, y puede incluso dañar la superficie de los encofrados o desplazar éstos y las armaduras o conductos de pretensado, debiéndose adoptar las medidas oportunas para evitarlo.
¿Cuándo se puede decir que un hormigón está bien compactado?
El proceso de compactación deberá prolongarse hasta que refluya la pasta a la superficie y deje de salir aire. De este modo se eliminan los huecos y se obtiene un perfecto cerrado de la masa, sin que llegue a producirse segregación.
¿Cuál es el espesor de la tongada de hormigón a compactar, en situaciones normales?
El espesor de las capas o tangadas en que se extienda el hormigón estará en función del método y eficacia del procedimiento de compactación empleado. Como regla general, este espesor estará comprendido entre 30 y 60 cm.
¿Qué puede ocurrir si hemos realizado una compactación del hormigón excesiva?
Una excesiva compactación del hormigón en obra puede conducir a defectos como la formación de una capa superficial débil que no se reflejen suficientemente en el valor de la resistencia a compresión.
¿Qué tipo de compactación se utilizará para un hormigón de consistencia fluida?
A título informativo, la EHE-08 recomienda un picado con barra cuando la consistencia es fluida.
¿Cuál es el límite inferior de temperatura de la masa de hormigón en el momento de verterla en el molde o encofrado?
La EHE-08 indica que la temperatura de la masa de hormigón, en el momento de verterla en el molde o encofrado, no será inferior a 5ºC.
¿Qué efectos tiene el tiempo frío sobre el hormigón en fase de endurecimiento?
La hidratación de la pasta de cemento se retrasa con las bajas temperaturas. Además, la helada puede dañar de manera permanente al hormigón poco endurecido si el agua contenida en los poros se hiela y rompe el material.
¿Bajo qué condiciones se suspenderá el hormigonado en tiempo caluroso?
Si la temperatura ambiente es superior a 40ºC o hay un viento excesivo, salvo que, previa autorización expresa de la Dirección Facultativa, se adopten medidas especiales.
Si se está hormigonando una gran masa, ¿qué temperatura como máximo deberá tener la masa de hormigón fresco?
Se debe asegurar que la temperatura en el momento del vertido sea inferior a 15ºC en el caso de grandes masas de hormigón.
¿Dónde se deben disponer las juntas de hormigonado?
Las juntas de hormigonado, que deberán, en general, estar previstas en el proyecto, se situarán en dirección lo más normal posible a la delas tensiones de compresión, y allí donde su efecto sea menos perjudicial, alejándolas, con dicho fin, de las zonas en las que la armadura esté sometida a fuertes tracciones. Se les dará la forma apropiada que asegure una unión lo más íntima posible entre el antiguo y el nuevo hormigón. Cuando haya necesidad de disponer juntas de hormigonado no previstas en el proyecto se dispondrán en los lugares que apruebe la Dirección Facultativa, y preferentemente sobre los puntales de la cimbra.
¿Qué debe hacerse al reanudar el hormigonado sobre una junta de hormigonado previa?
Antes de reanudar el hormigonado, se retirará la capa superficial de mortero, dejando los áridos al descubierto y se limpiará la junta de toda suciedad o árido que haya quedado suelto. En el caso de que el hormigón antiguo esté seco, es necesario humedecer antes de proceder al vertido del hormigón fresco. En cualquier caso, el procedimiento de limpieza utilizado no deberá producir alteraciones apreciables en la adherencia entre la pasta y el árido grueso. Expresamente se prohíbe el empleo de productos corrosivos en la limpieza de juntas.
Imagine que existe contacto entre dos hormigones con resistencias características muy distintas, como es el caso de edificios con pilares de hormigón de alta resistencia y formados de hormigón convencional. ¿Qué medidas deberemos adoptar?
En tal caso, se puede adoptar una de las siguientes medidas:
Disponer, en la zona de forjado ocupada por el pilar, hormigón de la resistencia característica de éste. Esta superficie debería extenderse 600 mm más allá de la cara del pilar. Es importante disponer en primer lugar el hormigón de alta resistencia, para prevenir posibles caídas de hormigón convencional en la posición del pilar. Es responsabilidad del proyectista definir en planos las zonas donde el hormigón de alta resistencia y el hormigón convencional van situaos.
Ejecutar todo el forjado con hormigón convencional. En tal caso, el hormigón del pilar en el canto del forjado tiene una resistencia menor que en el resto del pilar pero mayor que la del forjado por estar confinado por éste. Conviene estudiar específicamente la resistencia de esta zona.

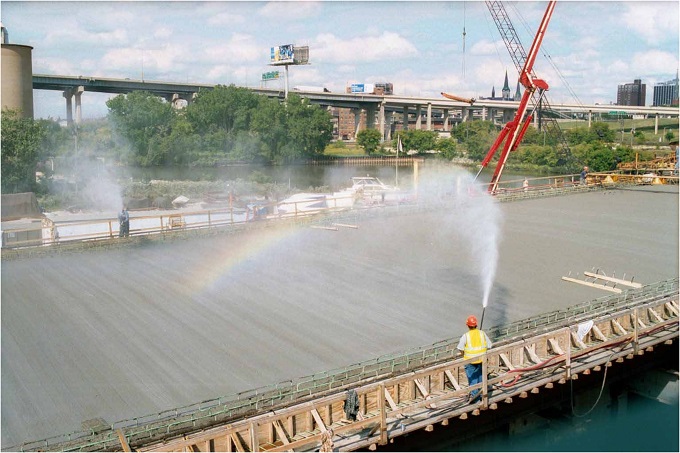

¿Cuáles son los principales métodos de curado del hormigón?
Los principales método para el curado del hormigón son los siguientes: protección con láminas de plástico, protección con materiales humedecidos (sacos de arpillera, arena, paja, etc.), riego con agua, aplicación de productos de curado que formen membranas de protección.
PROBLEMA: Determinar la duración mínima, en días, del curado de un hormigón con una clase de exposición normal, con una temperatura media durante el curado de 10ºC, no expuesta ni al sol ni al viento, con una humedad relativa del 85%, con una clase del cemento 42,5 R CEM II y una relación a/c = 0,55.
Para una estimación de la duración mínima de curado D, en días, se puede aplicar la siguiente expresión de la EHE-08:
D=K·L·D0 +D1
K es el coeficiente de ponderación ambiental. Según la Tabla 71.6.d, K=1,00.
L es el coeficiente de ponderación térmica. Según la Tabla 71.6.e, L=1,30.
D0 es el parámetro básico de curado. Según la Tabla 71.6.a y la Tabla 71.6.b, D0=3.
D1 es un parámetro función del tipo de cemento. Según la Tabla 71.6.c, D1=1.
Con los datos anteriores, D=1,00·1,30·3+1 = 4,9. Adoptamos 5 días como duración mínima de curado.
