La compactación dinámica es una técnica geotécnica de mejora profunda de suelos, diseñada para densificar capas de terreno de baja capacidad portante mediante la transferencia repetida de energía mecánica de alta intensidad en la superficie.
Este procedimiento es fundamental en la ingeniería de cimentaciones y obras públicas, ya que permite transformar depósitos flojos, rellenos antrópicos heterogéneos o vertederos en soportes geotécnicos aptos para cimentar estructuras e infraestructuras, reduciendo drásticamente los asientos totales y diferenciales futuros.
A continuación, sintetizaremos la información relevante sobre esta tecnología, basándonos en el artículo de Armijo y Blanco (2017).

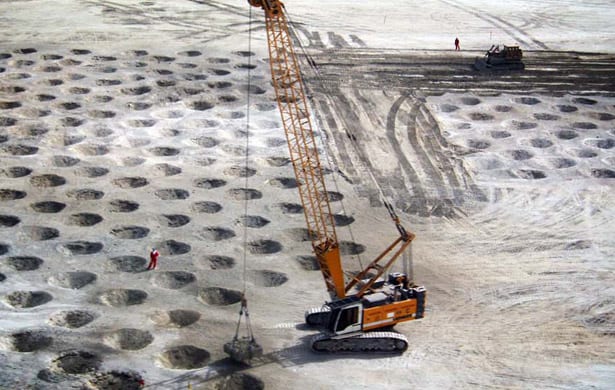

Definición fundamental: La compactación dinámica es el proceso de densificación del terreno provocado por la aplicación repetida, en puntos convenientemente espaciados de la superficie, de impactos de alta energía liberados por masas de gran tonelaje en caída libre.
En la práctica de la ingeniería geotécnica moderna existen dos variantes operativas principales para la transmisión de energía al subsuelo: la compactación dinámica clásica (CDC) y la compactación dinámica rápida (CDR). La diferencia sustancial entre ambas radica en la cinética del sistema de elevación de la masa y en el mecanismo de transferencia de momento de impacto al terreno.
| Parámetro comparativo | Compactación dinámica clásica (CDC) | Compactación dinámica rápida (CDR) |
| Mecanismo de elevación | Pesa de gran tonelaje (10–30 t) izada por grúa de gran capacidad y liberada en caída libre mediante desacople o embrague. | Pesa de tonelaje moderado (7–12 t) acelerada mediante un cilindro hidráulico de doble efecto montado sobre una excavadora. |
| Modo de contacto e impacto | Impacto directo y libre de la maza sobre la superficie del terreno, generando una huella profunda instantánea. | La maza impacta sobre una zapata de hinca articulada que permanece en contacto continuo con el terreno, lo que minimiza el vuelo de las proyecciones. |
La ejecución tradicional de la CDC mediante control manual por parte del maquinista presentaba severas limitaciones en el rendimiento operativo y en la seguridad estructural del equipo. La integración del kit de compactación dinámica —un sistema avanzado adaptado a las grúas de gran tonelaje— permite programar con precisión la altura de caída (H) y el número de golpes por impronta e incorpora un sensor de desaceleración para el frenado automático.
- Problemas del método manual tradicional:
- Pérdida de seguridad por «cabeceo»: Producida por la inestabilidad dinámico-estructural de la pluma de la grúa cuando el operador frenaba manualmente la masa justo antes del impacto o inmediatamente después de este.
- Pérdida de rendimiento por desensamblado del cable: ocasionada por el desenrollado incontrolado del cable de sujeción en el tambor del cabrestante, cuando la maza tocaba el terreno y se detenía bruscamente, lo que provocaba cruces y desgastes prematuros.
- Ventajas del kit de compactación automatizado:
- Frenado automático instantáneo: El sistema detecta el microsegundo de contacto con el pesa-terreno y activa el retrotensado automático del cable, manteniendo la pluma estable.
- Aumento drástico de la producción: Al eliminar los tiempos muertos asociados a la corrección del cableado y maximizar la velocidad de ciclo, se duplica la producción de la obra en comparación con los métodos manuales.
Comprender los mecanismos operacionales de estas tecnologías es el primer paso; el siguiente consiste en determinar los parámetros numéricos de diseño para adaptar el tratamiento a la tipología del suelo y a la profundidad requerida.
Parámetros de diseño y criterios de aplicabilidad

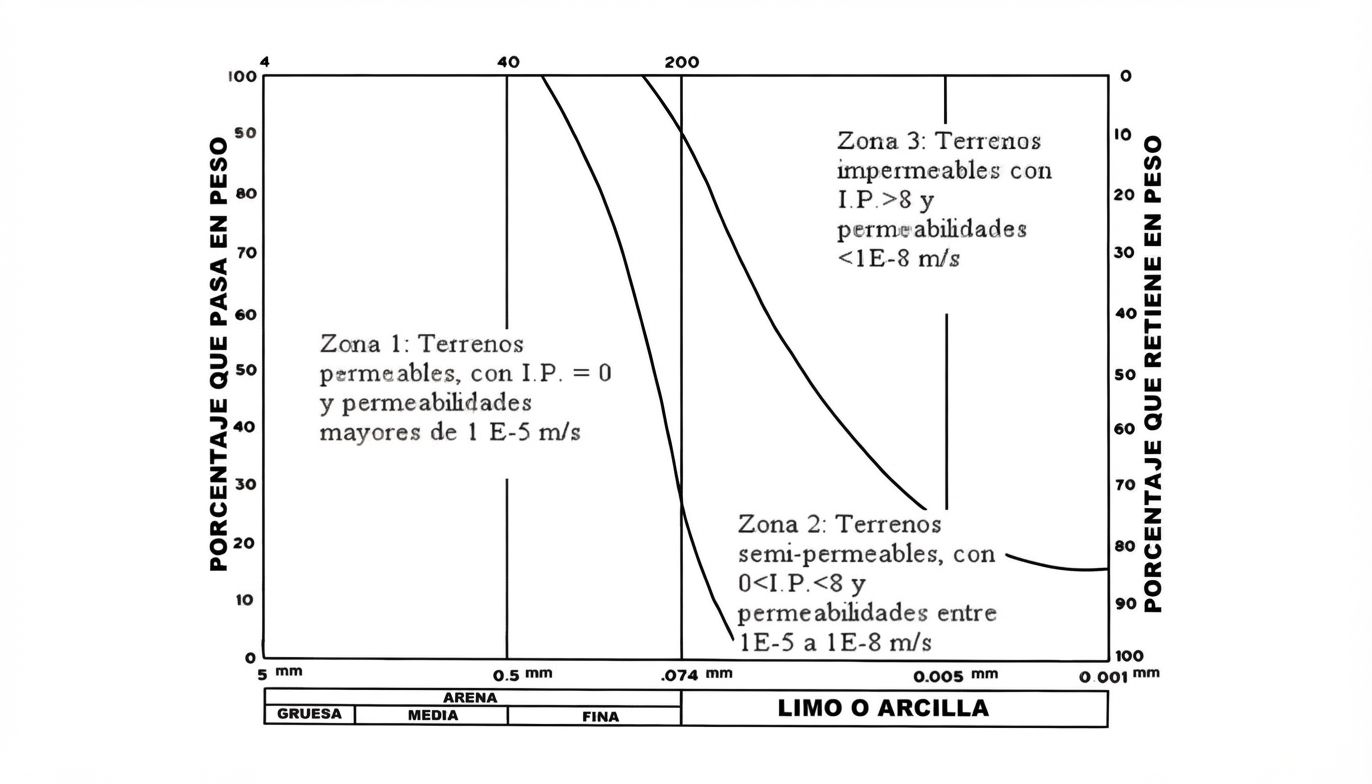

La aplicabilidad técnica de la compactación dinámica depende de la granulometría y de la permeabilidad (k) del terreno, parámetros que rigen la velocidad de disipación de la presión intersticial generada por el impacto. Siguiendo el criterio de Lukas (1995), los suelos se clasifican en tres zonas geotécnicas:
- Suelos adecuados (zona 1): depósitos granulares limpios y permeables (gravas y arenas con un contenido de finos < 15 %). La disipación del exceso de presión de poro es casi instantánea, lo que permite una densificación inmediata.
- Suelos intermedios (zona 2): suelos granulares con finos o limos de plasticidad baja a media (IP < 10 %). Requieren la aplicación del tratamiento en fases espaciadas para permitir la disipación de la presión intersticial.
- Suelos no adecuados (zona 3): suelos finos cohesivos (arcillas y limos plásticos) altamente saturados. El impacto genera un incremento duradero de la presión neutra, sin una reducción inmediata del índice de huecos, lo que puede inducir el moldeo o la plastificación del suelo.
Esta técnica está especialmente indicada para terrenos colapsables, escombreras, vertederos y rellenos antrópicos heterogéneos (zonas 1 y 2 de Lukas), donde la energía de impacto destruye la estructura colapsable y cierra grandes oquedades.
Determinación de la profundidad máxima de influencia (D)

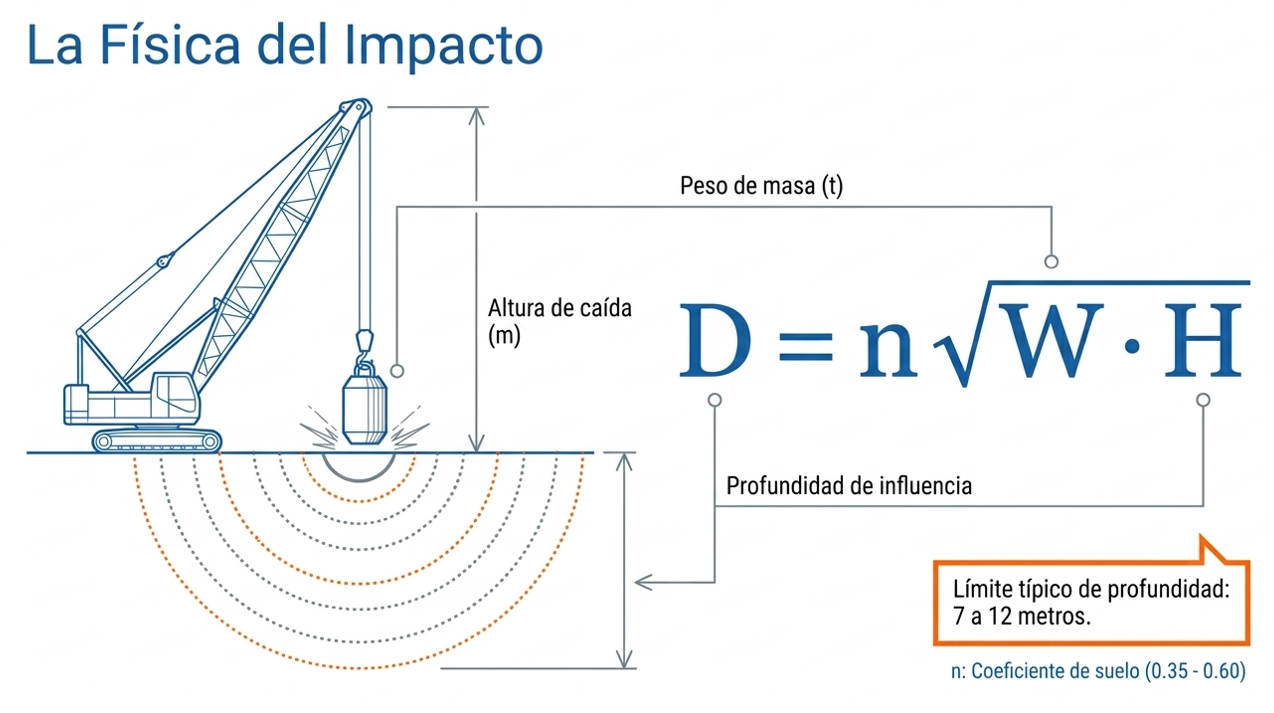

La profundidad teórica del estrato mejorado (D) se calcula mediante la relación empírica propuesta por Mayne et al. (1984):
D = n √(W · H)
Donde:
- D: Profundidad de influencia efectiva de la compactación (m).
- W: Peso de la maza o masa en caída libre (t).
- H: Altura neta de caída libre (m).
- n: Coeficiente empírico de eficiencia geotécnica según el tipo de suelo:
- n ≈ 0,60 para suelos granulares limpios (gravas y arenas limpias).
- n ≈ 0,35 para suelos finos limosos o arenas limosas con IP ≈ 10%.
En la práctica geotécnica estándar, con grúas de gran tonelaje (H ≤ 30 m, W ≤ 20 t), el rango de profundidad de influencia máxima alcanzable (D) suele situarse entre 7 y 12 metros.
Grado de mejora y energía específica (Ee)
Mientras que la profundidad de influencia (D) es función directa de la energía del impacto individual (W · H), la magnitud del incremento de la resistencia mecánica en el terreno viene determinada por la energía específica (Ee) acumulada por unidad de superficie:
Ee = (Ngolpes · W · H) / A
Donde Ngolpes es el número total de impactos aplicados en un punto y A es el área de influencia asociada a dicho punto según la malla de tratamiento.
Una vez dimensionado teóricamente el tratamiento en función del tipo de suelo y de la energía requerida, es indispensable realizar el control y la verificación de los resultados directos en la obra real.
Métodos de verificación y control de resultados: análisis comparativo
Métodos directos: ensayos de penetración (SPT y DPSH) y sus limitaciones
Los ensayos dinámicos de penetración constituyen la herramienta tradicional para el reconocimiento in situ. Sin embargo, su interpretación tras un proceso de compactación dinámica exige un control geotécnico riguroso.
- Estrategia operacional: Ejecución de sondeos mecánicos con ensayos de penetración estándar (SPT) a intervalos métricos y con penetrómetros dinámicos continuos superpesados (DPSH).
- Mecanismo geotécnico de distorsión (principio de Terzaghi): De acuerdo con la ecuación de esfuerzo efectivo de Terzaghi:
σ′ = σ – u
Donde σ′ es la tensión efectiva, σ la tensión total y u la presión neutra o intersticial. Durante los impactos de la compactación dinámica en zonas saturadas (en el caso real analizado, se detectó un nivel freático colgado que saturaba entre 0,6 y 1,0 m del estrato de relleno), los golpes generan un incremento transitorio de la presión de poro (Δu). Al ejecutar un ensayo dinámico de inmediato tras las obras, la hinca vibratoria provoca un fenómeno de licuación dinámica transitoria, elevando Δu hasta igualar la tensión total (σ ≈ u). Como consecuencia, la tensión efectiva se anula (σ′ ≈ 0), registrándose un número de golpes de penetración artificialmente bajo que no refleja la rigidez real de la matriz sólida del suelo.
- Fenómeno de consolidación temporal y tixotropía: La mejora real de la capacidad portante bajo el nivel freático no es instantánea; se produce progresivamente a medida que los poros disipan la sobrepresión neutra (Δu → 0), lo que incrementa el esfuerzo efectivo (σ‘). Las comprobaciones posteriores demuestran una ganancia de resistencia diferida en el tiempo de hasta un 30 % debido a la consolidación geotécnica.
- Comparativa SPT vs. DPSH: El ensayo DPSH es sustancialmente más vulnerable a esta distorsión que el SPT. La hinca continua de las varillas del DPSH transmite una frecuencia de vibración constante al terreno que impide la disipación del agua, manteniendo el suelo en un estado plastificado continuo durante la prueba.
Métodos indirectos: reconocimiento geofísico (método CSW)
El ensayo de ondas superficiales continuas (CSW) es una técnica geofísica no destructiva que mide la dispersión de las ondas Rayleigh para determinar el perfil de velocidad de onda de corte (Vs).
- Fundamento físico: El módulo de elasticidad dinámico en el rango de pequeñas deformaciones o módulo de Young (E) es directamente proporcional al cuadrado de la velocidad de las ondas de corte:
G0 = ρ · Vs2 ⇒ E ∝ Vs2
Donde ρ representa la densidad aparente del terreno y G0 el módulo de cizallamiento dinámico inicial.
Método semi-directo: control topográfico de huella y cálculo edométrico
Este método deduce las propiedades elásticas globales del terreno mediante la modelización del volumen del cráter de impacto (huella) y la interpretación de la deformación volumétrica.
Síntesis y comparativa de métodos de control
| Método de control | Tipo de ensayo | Ventajas / limitaciones geotécnicas |
| Directo | Sondeos geotécnicos con SPT | Ventaja: medición puntual estándar y directa en geotecnia.
Limitación: lenta y costosa; se ve alterada a la baja por la subida de la presión de poro en las capas saturadas. |
| Indirecto | Geofísica sísmica de superficie (CSW) | Ventaja: ensayo no destructivo, abarca grandes volúmenes de terreno.
Limitación: requiere procesar datos en gabinete e hipótesis de densidad. |
| Semi-directo | Control topográfico de huella | Ventaja: continuo, económico, no interrumpe la obra y mide la deformación real.
Limitación: requiere asimilar la hipótesis de e0 y el coeficiente de Poisson ν. |
Conclusiones e innovaciones futuras
La compactación dinámica requiere integrar el control de la ejecución con la evaluación de la respuesta geotécnica. La automatización mejora la seguridad y eficiencia del proceso, mientras que la auscultación y los ensayos permiten controlar la evolución de las propiedades mecánicas del terreno. La interpretación de los resultados debe considerar las condiciones hidrogeológicas, en especial el efecto de las presiones intersticiales sobre la respuesta del suelo.
Las futuras líneas de innovación se orientan hacia la instrumentación directa de los equipos de compactación y la adquisición automática de datos durante la ejecución. La incorporación de sistemas capaces de registrar el descenso de la maza tras cada impacto permitiría determinar de forma continua la deformación inducida en el terreno y establecer curvas de respuesta para cada punto de tratamiento. La integración de estos datos con los parámetros de energía, posición y número de impactos permitiría desarrollar estrategias de control adaptativo que ajusten las condiciones de compactación a la respuesta real del terreno. Esta evolución tecnológica favorecería la transición desde un control basado principalmente en verificaciones posteriores hacia un modelo de supervisión continua, en el que la ejecución, la auscultación y la evaluación geotécnica queden integradas en un mismo sistema de control.
En esta conversación puedes escuchar las ideas más interesantes sobre este tema.
Este vídeo nos ofrece un resumen de la compactación dinámica.
