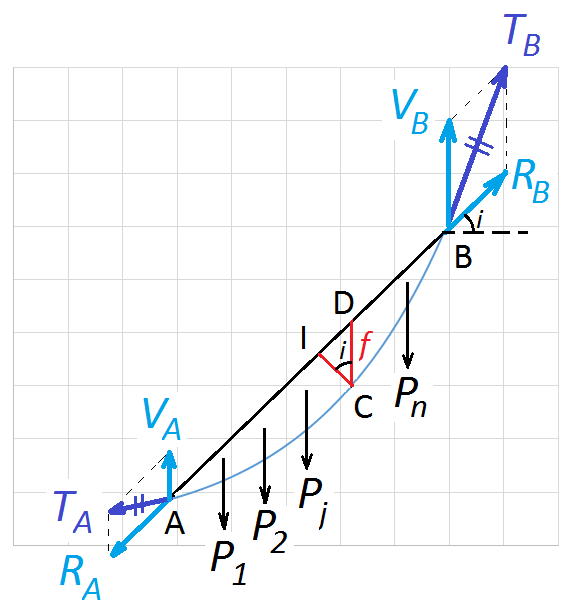

A continuación se deduce la ecuación fundamental de la estática de los cables. Para ello suponemos un cable infinitamente flexible, sometido a la acción de su peso propio y a una serie de cargas verticales aisladas, diferentes y distribuidas de un modo cualquiera (tal y como vemos en la figura).
Esta ecuación demuestra que la distancia de un punto del cable a la cuerda que une dos puntos cualesquiera se puede calcular como el cociente entre el momento isostático de todas las fuerzas situadas a la derecha (o a la izquierda) de dicho punto y la tensión horizontal del cable.
Veamos a continuación la demostración de esta ecuación.
Referencias:
YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3
