El pilote Raymond, inventado en 1897, es uno de los primeros con tubo de entibación, aunque se sigue utilizando en algunos países, especialmente en los Estados Unidos. Sin embargo, en países como España no se usa actualmente por no ser competitivo frente a otras soluciones. Está formado por varios tramos de tubo de acero de pared delgada, corrugado en espiral, de unos 20 cm de diámetro en la punta. Se enroscan tubos contiguos con longitudes normalizadas, de unos 2,5 m, hasta alcanzar la profundidad requerida. Forma, por tanto, un pilote cónico protegido en el fondo por un cierre resistente, que permite su hincado en terrenos de cierta cohesión.
Este pilote se puede hincar hasta profundidades de 40 m. Es capaz de soportar grandes cargas, de 400 a 750 kN, dependiendo del diámetro de la punta, a pesar del escaso diámetro debido a la forma troncocónica y la superficie lateral corrugada.

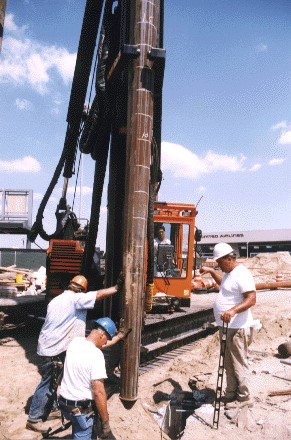

La hinca se realiza con un mandril solidario con el tubo, sobre el cual actúa la maza. El mandril es un vástago metálico que se introduce en este tipo de pilotes de acero huecos durante la hinca para evitar la abolladura. Realizada la hinca, se extrae el mandril del pilote y el tubo se rellena de hormigón, con o sin armadura. En la Figura 1 se aprecia el proceso previo de hinca de este tipo de pilote.
