Emparrillados de cimentación

Figura 1. Emparrillado de cimentación. Fuente: puntaltec.com

Los emparrillados recogen los pilares de la estructura en una única cimentación, consistente en zapatas corridas entrecruzadas en malla habitualmente ortogonal, de gran rigidez (Figuras 1 y 2). Al igual que en las vigas de cimentación, los emparrillados son menos sensibles a las heterogeneidades, oquedades o a los defectos locales del terreno. Suelen emplearse cuando la presión admisible del terreno es baja, existe una elevada deformabilidad o se esperan importantes asientos diferenciales, aunque la alternativa es la losa de cimentación. En la Figura 3 se observa una especie de emparrillado de cimentación que usa elementos para aligerar lo que sería una losa y que en una vivienda sirve de forjado sanitario.

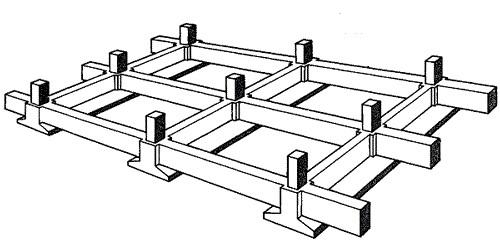

Figura 2. Esquema de emparrillado de cimentación. Fuente: http://www.elconstructorcivil.com/

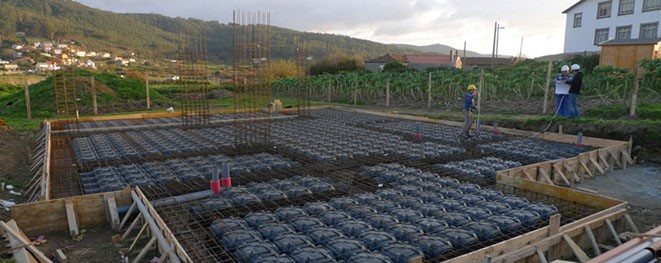

Figura 3. Emparrillado de cimentación con aligeramientos Daliforma. Fuente: http://www.admasarquitectura.com/

Referencia:

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.
