Notas sobre los puentes renacentistas

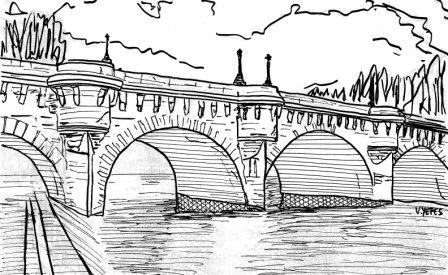

Pont Neuf, París (Dibujo Víctor Yepes)

Vamos a intentar divulgar, en unas breves notas, algunas ideas sobre los puentes renacentistas. Este post sigue a otros anteriores que trataron sobre la ingeniería en el Renacimiento, el diseño de los arcos a lo largo de la historia o el concepto de puente. Espero que os guste, a sabiendas de que me dejaré muchísimas cosas por el camino.

Empecemos, pues. El Renacimiento imprime a todas las ramas del saber un impulso renovador aún no extinguido. A lo largo los siglos XV y XVI empieza a cambiar la profesión que desembocará en el ingeniero. Las cortes europeas exigen profesionales que se ocupen más allá de las máquinas de guerra y se ocupen de la dirección de proyectos técnicos como los caminos, los puentes, las obras hidráulicas, etc. Además, se da un fuerte impulso hacia la creación de un soporte científico que avale la ingeniería: “ars sine scientia nihil est”, cita, por cierto, del arquitecto Jean Mignot. De hecho, los ingenieros del Renacimiento juzgan fundamental la asociación de su profesión con las matemáticas (Millán, 2004). Un hito fundamental fue el tratado de Leon Battista Alberti, De reaedificatoria, escrita en latín entre 1443 y 1452, que pretende imitar y culminar la obra de Vitruvio. El trabajo de Alberti se publicó en 1485, y un año después el de Vitruvio, en aquellos primeros años de la imprenta. Leonardo da Vinci (1452-1519) empezó a formular los principios de la naciente teoría estructural y Andrea Palladio (1518-1580) introdujo el concepto de cercha o entramado. Sin embargo, hay que esperar al siglo XVII para encontrarnos con las figuras de Galileo, Hooke o Mariotte para empezar a cimentar la teoría de las estructuras que se desarrollaría en los siglos posteriores.

La ingeniería de corte típicamente medieval cambió en la Italia del siglo XV (García-Tapia, 1987). En España este cambio de mentalidad fue más tardío, no pudiéndose hablar con propiedad de una ingeniería clasicista hasta la segunda mitad del siglo XVI, con la aparición de los ingenieros teóricos y de los arquitectos-ingenieros. Sin embargo, las circunstancias históricas y sociales del siglo XVII abortaron tempranamente este Renacimiento en la ingeniería. Las numerosas obras locales emprendidas entonces estuvieron a cargo de maestros de obras que difícilmente podrían catalogarse como ingenieros en el sentido actual.

El descubrimiento de las ruinas clásicas romanas, olvidadas en el Medievo, y el hallazgo, por el estudioso Poggio Bracciolini, de un manuscrito de Vitruvio en la biblioteca del monasterio de San Gall en el año 1415 marcan, según García-Tapia (1987) los dos acontecimientos que contribuyeron a la ingeniería del Renacimiento. Fue la invención de la imprenta la que catapultó la difusión del libro de Vitruvio. En él se definía el ideal de arquitecto-ingeniero humanista, con conocimientos en diversas artes, además de definir los procedimientos constructivos de la antigüedad clásica y los tipos de máquina empleados por los romanos del siglo I. García-Tapia (1987:25) describe instrumentos, ingenios y máquinas empleados en las obras públicas renacentistas.

Las técnicas constructivas de los siglos XV y XVI no cambian sustancialmente respecto a las empleadas en la Baja Edad Media. Sin embargo, la estética cambia completamente, volviéndose a las formas regulares de la época clásica. Así, los arcos de medio punto vuelven a utilizarse en los puentes, siendo ejemplos canónicos los de Rialto en Venecia (1590), Pont Neuf de París (1578-1604), o el Puente della Trinitá en Florencia (1570). La consideración renacentista del puente como obra de arte se tradujo en una mayor decoración y en la incorporación de esculturas, en una búsqueda por el equilibrio y elegancia de las formas.

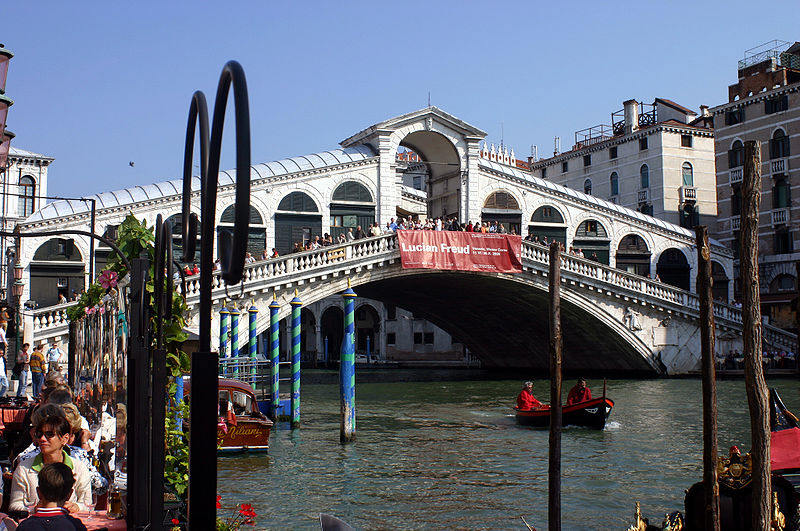

Puente de Rialto (Venecia). Fotografía de Rüdiger Wölk.

Los transportes con carruajes se desarrollaron tras la Edad Media, lo cual implicó la desaparición de los incómodos puentes apuntados posteriores al siglo XV y la aparición de bóvedas rebajadas. Sin embargo, el rebajamiento aumentaba los empujes sobre las pilas, lo que obligaba a aumentar la prudencia durante la construcción. Se empezaron a utilizar con frecuencia arcos segmentales y a líneas “anse de panier” (arco de varios centros). El más atrevido fue el Puente della Trinitá en Florencia, con un rebajamiento de 1/7 que no volvió a repetirse hasta el siglo XVIII (Grattesat, 1981).

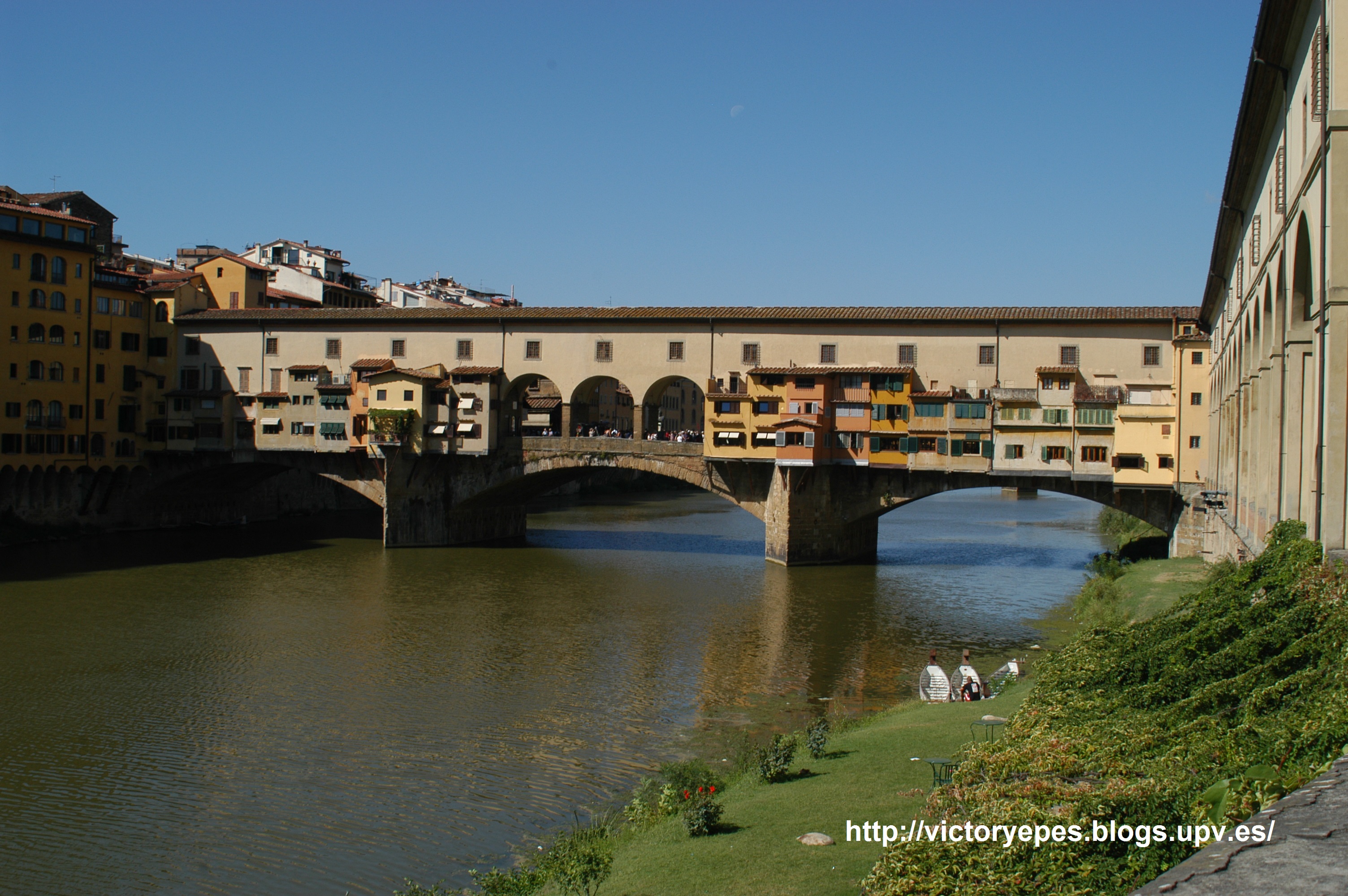

Ponte Vecchio (Florencia). Imagen: V. Yepes(c)

El Renacimiento irrumpió en el mundo de la ingeniería de los puentes con un precedente excepcional, ciertamente anacrónico, rompedor con la tipología de los puentes medievales del momento. Se trata del Ponte Vecchio, construido en Florencia en 1345, obra de Tadeo Gaddi.

Los puentes españoles de la segunda mitad del siglo XVI, presentan, según indica González Tascón (2008), cierto arcaísmo que se manifiesta en el diseño de los tajamares y espolones, que frecuentemente llegan hasta la calzada en forma de apartaderos. Esto se debe, en parte, a que los maestros canteros se habían curtido en la reparación de puentes romanos y medievales. Ejemplos de este tipo de puentes se pueden encontrar en los de Almaraz o Montoro. Sin embargo, las nuevas tendencias europeas evitan este diseño pesado, como es el caso del puente de Segovia (Madrid), diseñado en parte por Juan de Herrera, o el de Ariza en Úbeda (Jaén), obra de Andrés de Vandelvira.

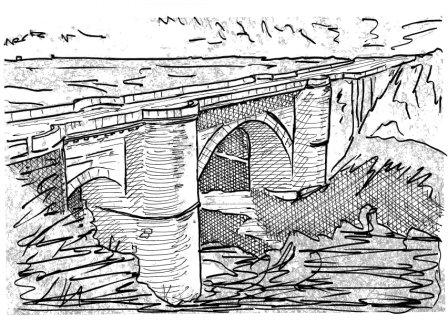

Puente Benameji (Dibujo Víctor Yepes)
Puente Benameji (Dibujo Víctor Yepes)

No me quiero despedir sin hablar, aunque sea un poco, del puente de Segovia de Madrid, aunque sea como pequeño homenaje a Juan de Herrera y el Renacimiento español. Una provisión de Felipe II en el año 1574 da inicio en Madrid, sobre el Manzanares, el puente de Segovia, cuyas obras concluyeron en 1584. La estructura superaba el ámbito local para agrupar el tráfico proveniente de Castilla, por un lado, y de Toledo, Andalucía y Extremadura. El proyecto inicial fue del Maestro Mayor de Obras, Gaspar de la Vega, con arcos decrecientes y perfil medieval en lomo de asno. Sin embargo, cuando a la muerte del primero se hizo cargo Juan de Herrera de la obra, con los encepados de los cimientos ya construidos, decide una rasante horizontal conseguida al recrecer los tímpanos sobre los arcos laterales. De esta forma resultaba innecesario el crecimiento de las luces de los arcos extremos hacia el centro, dándole una impronta moderna al puente. Se trata, por tanto, de un puente de fábrica de sillería con 9 bóvedas de cañón, de una luz entre 9,4 y 12 m, con espesores de pilas entre 5 y 6,7 m. La longitud total es de 185 m y la anchura original del tablero de 12 m. La máxima altura sobre la rasante es de 11,4 m. Se proyectaron tajamares triangulares aguas arriba y semicirculares aguas abajo, rematándose con sombreretes que alcanzan la cota correspondiente al trasdós de la clave de los arcos. En palabras de Arenas (2002) “el puente de Herrera es, más que un puente, una masa ordenada de piedra granítica, …, cuyas formas y proporciones transmiten una imagen de serenidad y equilibrio tan logrados que resulta, en su tremenda austeridad granítica, de una belleza innegable”.

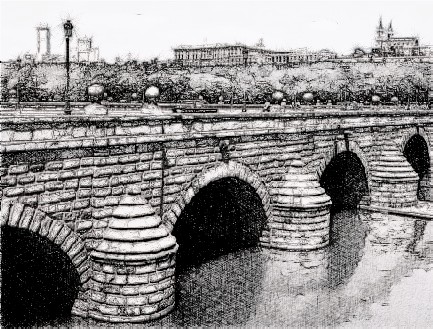

Puente de Segovia (Madrid)

Referencias:

ARENAS, J.J. (2002). Caminos en el aire: los puentes. Colección ciencias, humanidades e ingeniería. Ed. Colegio de Ingenieros de Caminos, Canales y Puertos, Madrid.

GARCÍA TAPIA, N. (1987). Ingeniería civil española en el Renacimiento, en Cuatro conferencias sobre historia de la ingeniería de obras públicas en España. CEDEX, Madrid, pp. 7-42.

GONZÁLEZ-TASCÓN, I. (2008). Las vías terrestres y marítimas en la España medieval, en: Ministerio de Fomento, Ars Mechanicae, Ingeniería medieval en España, pp. 21-67.

MILLÁN, A. (2004). Leon Battista Alberti, la ingeniería y las matemáticas del Renacimiento. Suma, 47:93-97.

YEPES, V. (2010). Puentes históricos sobre el viejo cauce del Turia. Un análisis histórico, estético y constructivo a las obras de fábrica. Universitat Politècnica de València. Inédito.
