Hinca silenciosa de pilotes y tablestacas

800px-Silent_piler

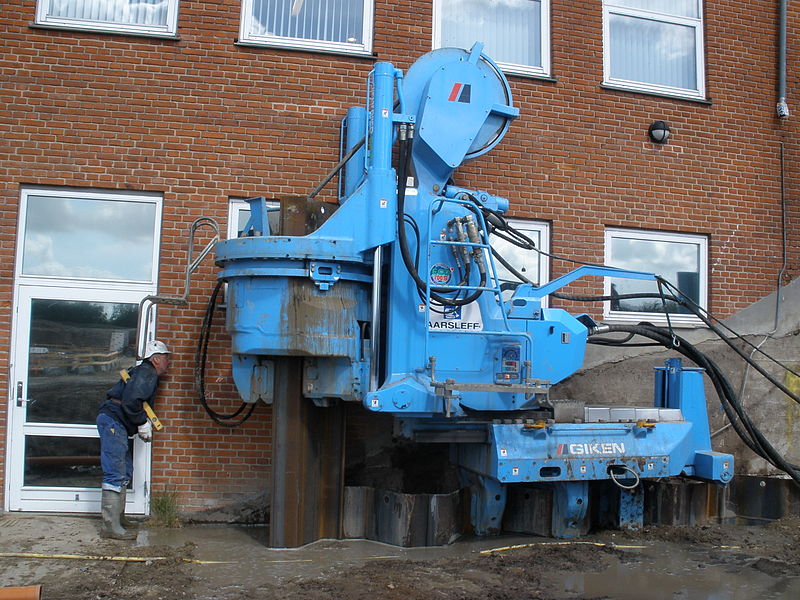

Figura 1. Máquina para hincado silencioso. Fuente: https://commons.wikimedia.org/wiki/File:Silent_piler.jpg

La hinca por presión, también llamada hinca silenciosa, introduce el pilote o la tablestaca en el terreno mediante una fuerza estática vertical aplicada con gatos hidráulicos. En este caso se mide la capacidad portante del pilote directamente con el manómetro del gato, por lo que la hinca de cada pilote se comporta en realidad como un ensayo de carga correspondiente a un rechazo deseado. Es un procedimiento útil cuando no se permiten vibraciones o no hay espacio para los martillos. Su uso es habitual en el recalce de cimentaciones, donde la propia estructura sirve de reacción a los gatos. Sin embargo, es un procedimiento que presenta bajos rendimientos y tiene un campo de actuación reducido a suelos suficientemente blandos. Las secciones empleadas con este sistema deben desplazar el terreno fácilmente, como sería el caso de tablestacas o pilotes de hormigón pretensado y sección tubular sin tapa. La hinca por presión provoca un menor asentamiento del terreno, siendo eficiente en suelos arcillosos, pero menos en terrenos cohesivos densos. A veces se les provee a estos equipos de un equipo de chorro a presión (jetting) para mejorar la hinca. En la Figura 1 puede verse el procedimiento de hinca silencioso de tablestacas, donde se puede observar cómo la máquina utiliza la reacción procedente del rozamiento negativo del grupo de tablestacas ya hincadas para hincar la nueva tablestaca. En este caso, la prensa es del tipo “japonés”, pues la máquina se ha diseñado para “caminar” sobre las tablestacas ya instaladas, sin necesidad de una grúa, que serían prensas del tipo panel, o bien de una estructura de soporte móvil (Figura 2).

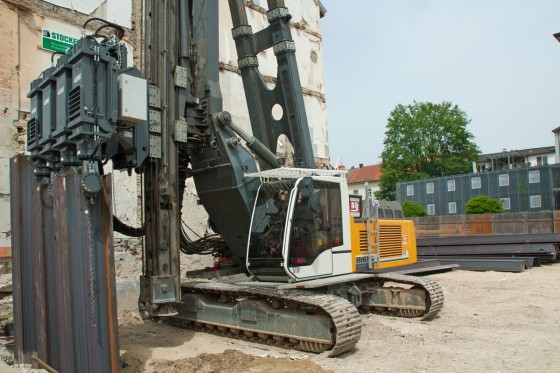

Figura 2. Prensa autónoma tipo panel. Fuente: https://www.liebherr.com

Aquí os dejo una explicación, no solo de la hinca por presión, sino también de otros métodos como la hinca por inyección de agua y prebarrenado.

Os dejo a continuación algunos vídeos para que veáis el funcionamiento del sistema.

En este otro vídeo podéis ver la hinca a presión de pilotes prefabricados.

Referencia:

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.
