Perforar la roca: fundamentos y tecnologías de la rotopercusión

1. Introducción

La perforación a rotopercusión es uno de los métodos más utilizados para atravesar rocas duras y competentes. Su funcionamiento combina cuatro acciones que deben actuar de forma coordinada: percusión, rotación, empuje y barrido. La percusión proporciona la energía necesaria para romper la roca; la rotación desplaza la posición del impacto; el empuje mantiene la boca contra el fondo y el barrido retira los fragmentos generados durante la perforación.

La idea puede entenderse imaginando una boca de perforación apoyada sobre una superficie rocosa. Un golpe aislado produciría una fractura localizada, pero los golpes sucesivos tendrían lugar prácticamente en el mismo punto si la boca permaneciera inmóvil. La rotación hace que cada impacto reciba una zona ligeramente distinta de la roca. El empuje garantiza que la energía del golpe llegue al terreno, y el barrido evita que los fragmentos permanezcan en el fondo y se trituren repetidamente.

La rotopercusión se ha convertido especialmente en una tecnología de referencia para la roca dura. Puede utilizarse en voladuras, minería subterránea, anclajes, micropilotes, inyecciones, pozos de agua, geotermia e investigación minera. La elección del sistema depende principalmente del diámetro requerido, la profundidad, la dureza y la fracturación de la roca, la presencia de agua y las exigencias de rectitud o de calidad de la muestra.

Desde el punto de vista tecnológico, existen tres formas principales de transmitir el golpe a la roca. En el martillo en cabeza, el mecanismo de percusión se encuentra en la superficie y la energía se transmite por la sarta de perforación. En el martillo de fondo, conocido como DTH, el pistón está situado directamente sobre la boca. En el sistema COPROD, las varillas de impacto se encuentran dentro de tubos de rotación para combinar determinadas ventajas de los sistemas anteriores.

Métodos de perforación por rotopercusión. https://www.monografias.com/trabajos68/tubos-exploracion-taladros-explotacion-subterranea/tubos-exploracion-taladros-explotacion-subterranea2

2. Cómo rompe la roca la rotopercusión

La percusión es la acción dominante del proceso. Un pistón produce un golpe que genera una onda de choque que se propaga a través de los elementos metálicos hasta alcanzar la boca y la roca. En el martillo en cabeza, el pistón golpea la culata; en el DTH, el pistón golpea directamente la boca. Esta diferencia, aparentemente sencilla, tiene importantes consecuencias en la transmisión de energía y en el comportamiento de la perforación.

Las cuatro funciones del martillo en cabeza

Cuando la onda llega a la boca, la presión ejercida por los botones o plaquitas genera una zona triturada inmediatamente por debajo del punto de contacto. Alrededor de esta zona se desarrollan grietas radiales que permiten desprender pequeños fragmentos de roca. Una parte considerable del trabajo de impacto se consume en la trituración localizada, mientras que las grietas permiten, finalmente, liberar el fragmento.

La onda de choque no desaparece al llegar a la roca. Una parte de la energía se utiliza en la rotura y otra se refleja hacia la sarta. Si el contacto entre la boca y la roca es deficiente, aumenta la energía reflejada y se incrementan las solicitaciones sobre los componentes metálicos. Por ello, una perforación eficaz no consiste simplemente en producir golpes cada vez más fuertes. Es necesario lograr una buena transmisión de la energía hasta la roca.

La velocidad de propagación de la onda en el acero es del orden de 5.200 metros por segundo. Esta elevada velocidad permite que los impactos se transmitan rápidamente, pero también explica por qué las deficiencias de contacto, las uniones y los cambios de sección pueden provocar reflexiones y pérdidas. El comportamiento de la sarta debe entenderse, por ello, como el de un sistema de transmisión de energía y no simplemente como un conjunto de tubos que transmite un movimiento mecánico.

La rotación cumple una función distinta. No es la responsable principal de romper la roca, sino de colocar la boca en una nueva posición antes del siguiente impacto. La cantidad de giro necesaria depende de la geometría de la boca. Las bocas con plaquitas requieren un giro mayor entre impactos, mientras que las bocas de botones pueden trabajar con incrementos angulares menores. El objetivo es evitar que los impactos sucesivos caigan exactamente en la misma zona.

El empuje completa la transmisión mecánica. Una presión insuficiente entre la boca y la roca provoca una mala transmisión de la energía, favorece la reflexión de la onda y puede causar problemas en las uniones roscadas. Un empuje excesivo tampoco mejora necesariamente la perforación: puede favorecer el pandeo de la sarta, aumentar la desviación y acelerar el desgaste. El operador debe buscar un equilibrio que mantenga la boca correctamente apoyada sin sobrecargar el sistema.

El cuarto elemento es el barrido. Los fragmentos generados por la rotura deben abandonar el fondo del sondeo. Para ello pueden emplearse aire, agua, niebla o espuma, según las condiciones del terreno y del sondeo. Cuando el barrido es insuficiente, los detritus permanecen en el fondo, se tritian de nuevo y obstaculizan el avance. También puede aumentar el riesgo de atasco de la sarta.

3. Martillo en cabeza

En un martillo en cabeza, la perforadora se encuentra en la superficie. El pistón actúa sobre la culata y la onda de choque se transmite sucesivamente a través del adaptador de culata, las varillas, los manguitos y, finalmente, por la boca. El sistema incorpora mecanismos independientes para la percusión, la rotación y el barrido, además de elementos destinados a amortiguar las ondas reflejadas.

Los equipos hidráulicos en cabeza operan habitualmente con presiones de accionamiento muy superiores a las de los sistemas neumáticos tradicionales. Las perforadoras hidráulicas suelen operar con presiones entre 7,5 y 25 MPa, potencias de impacto entre 6 y 20 kW y frecuencias que pueden alcanzar varios miles de golpes por minuto. La rotación puede abarcar un amplio rango, dependiendo de la perforadora, la boca y las condiciones del terreno.

La tecnología hidráulica presenta ventajas frente a la neumática en muchas aplicaciones. En las condiciones comparadas, se obtienen mayores velocidades de penetración, un menor consumo energético y una vida útil más prolongada del varillaje. Sin embargo, los equipos hidráulicos requieren una inversión y un mantenimiento mayores, así como personal con mayor cualificación. Los martillos neumáticos siguen teniendo interés en equipos manuales ligeros y en lugares donde ya existe infraestructura de aire comprimido.

Una característica fundamental del martillo en cabeza es que la energía debe recorrer toda la sarta antes de alcanzar la roca. Cada manguito introduce pérdidas y reflexiones. Se estima que cada manguito adicional provoca una pérdida de energía del 6 al 10 %, por lo que la energía disponible en la boca disminuye a medida que aumenta la longitud de la sarta. Esta característica explica una de las principales limitaciones del sistema: al aumentar la profundidad, la velocidad de perforación tiende a disminuir.

Esta pérdida progresiva tiene una consecuencia práctica muy relevante. El martillo en cabeza puede ser extremadamente productivo en barrenos cortos, pero pierde atractivo a medida que aumenta la longitud del barreno. A partir de una profundidad aproximada de entre 20 y 30 metros, los sistemas DTH o COPROD pueden ofrecer ventajas. No debe interpretarse como un límite universal, sino como una orientación para comprender el efecto de la longitud de la sarta.

4. Varillaje y bocas de perforación

La sarta de un martillo en cabeza está formada por varios elementos que deben trabajar conjuntamente. El adaptador de culata recibe el impacto del pistón; las varillas conducen la onda hacia el fondo; los manguitos permiten unir las varillas; y, finalmente, la boca transmite la energía a la roca. Las conexiones pueden utilizar diferentes tipos de rosca, como R32, T38, T45, T51 o GT60.

La selección de la varilla no depende únicamente del diámetro del barreno. También debe haber una correspondencia entre el diámetro, la resistencia de la varilla y la potencia de la perforadora. Por ejemplo, a medida que aumenta el diámetro de la varilla, también aumenta la potencia requerida. La finalidad es evitar que la sarta se convierta en el elemento limitante del equipo.

La boca es el elemento que entra en contacto directo con la roca. Se distinguen principalmente dos tipos de bocas: las de plaquitas y las de botones. Las primeras pueden presentar geometrías de cincel, cruz o X y ofrecen ciertas ventajas frente al desgaste del calibre. Las de botones pueden incorporar botones esféricos o balísticos, así como distintas geometrías frontales. Estas últimas permiten, en general, mayores velocidades y más metros entre operaciones de afilado.

La geometría de la boca también influye en la desviación. Las configuraciones cóncavas, de centro hundido o retráctil, pueden ayudar a mantener una trayectoria más recta en determinadas condiciones. Por ello, elegir una boca no consiste únicamente en seleccionar el diámetro adecuado. También hay que considerar la dureza, la abrasividad y la estructura de la roca, así como la necesidad de mantener el sondeo dentro de una tolerancia geométrica determinada.

El desgaste de la boca debe vigilarse durante la operación. Una boca excesivamente desgastada puede reducir el rendimiento, modificar el comportamiento de perforación y aumentar los esfuerzos en el equipo.

5. Regulación de la perforación en cabeza

La regulación del martillo en cabeza puede entenderse como una secuencia de decisiones. Primero se establece una percusión adecuada a la resistencia de la roca. Después, se ajusta la rotación y, finalmente, se regula el empuje hasta lograr un funcionamiento estable. Esta secuencia aparece como pauta básica de operación y principio de los sistemas automáticos de control antiatasco actuales.

En una roca dura y competente puede utilizarse una mayor intensidad de percusión. En una roca blanda o fracturada, conviene reducirla para evitar que una proporción excesiva de la energía se refleje hacia la sarta. La rotación debe ajustarse para que el botón de calibre avance una distancia adecuada entre impactos. Un exceso de rotación puede aumentar el desgaste, mientras que una rotación insuficiente puede concentrar en exceso los impactos.

El empuje también debe regularse con cuidado. Si es demasiado bajo, la energía no se transmite correctamente. Si es demasiado elevado, pueden aparecer pandeo, desviación y desgaste prematuro. Una situación especialmente desfavorable se produce cuando el operador intenta compensar una baja velocidad de penetración simplemente aumentando el empuje. La causa del problema puede estar realmente en la percusión, la rotación, el desgaste de la boca o el barrido.

El barrido debe mantenerse a un nivel suficiente para garantizar la evacuación de los detritus. El uso de aire o de niebla puede proporcionar una velocidad de perforación superior a la obtenida con agua en determinadas condiciones. La elección del fluido también depende de las exigencias ambientales, de la presencia de agua y de la necesidad de controlar el polvo.

5.6. Martillo en fondo o DTH

El martillo en fondo, conocido como DTH, modifica radicalmente la transmisión de energía. En lugar de generar el golpe en la superficie y transmitirlo a través de las varillas, el pistón se sitúa directamente sobre la boca. El aire comprimido acciona el pistón y, simultáneamente, sale por la zona de la boca, lo que contribuye al barrido del fondo.

Esta disposición elimina buena parte de las pérdidas asociadas a la propagación de la onda a lo largo de una sarta larga. La energía se genera prácticamente donde se necesita, lo que constituye una de las grandes ventajas del DTH: la velocidad de perforación se mantiene mucho más estable a medida que aumenta la profundidad, a diferencia de un martillo en cabeza. También favorece la rectitud del sondeo y permite trabajar de manera eficaz en perforaciones profundas.

Los DTH utilizados habitualmente pueden cubrir diámetros de aproximadamente 76 a 254 milímetros, aunque existen configuraciones más grandes para captaciones de mayor tamaño. En pozos de agua, los diámetros habituales son de 6 y 8 pulgadas, mientras que las grandes captaciones pueden requerir equipos de mayor tamaño. El martillo gira y recibe el empuje de la cabeza de perforación situada en la superficie.

La presión del aire es uno de los principales factores que influyen en el rendimiento del DTH. Al aumentar la presión disponible en el martillo, aumenta la velocidad de penetración. Esto no significa que cualquier aumento de presión sea siempre rentable: el equipo debe poder suministrar el caudal correspondiente y deben considerarse las pérdidas de presión, el consumo energético y las características del martillo.

El tamaño del martillo condiciona directamente el consumo de aire. El consumo aumenta notablemente al pasar de martillos pequeños a equipos de gran diámetro. Como referencia, un DTH de 6 pulgadas puede requerir alrededor de 17 metros cúbicos por minuto a una presión cercana a 17 bar, mientras que un martillo de 12 pulgadas puede superar los 50 metros cúbicos por minuto en condiciones similares.

La operación del DTH también exige controlar la rotación y el empuje. La rotación habitual se sitúa en un intervalo relativamente bajo, del orden de unas pocas decenas de revoluciones por minuto. Se proponen como referencia aproximada unos 10 milímetros de avance por vuelta. Para una velocidad de perforación determinada, la rotación se ajusta para que la boca distribuya adecuadamente los impactos en el fondo.

El empuje debe ser suficiente para mantener la boca trabajando contra la roca, pero sin sobrecargar el martillo. Conforme aumenta la profundidad, debe controlarse también el peso de la sarta. Se recomienda retener parte del peso del varillaje cuando sea necesario, para evitar que todo su peso se transmita directamente al martillo.

La lubricación es otro aspecto operativo relevante. El aire que atraviesa el martillo debe permitir el funcionamiento adecuado de sus componentes móviles. El consumo de aceite depende del caudal de aire y se recomienda prestar atención al engrase durante la incorporación de nuevos tubos.

7. El problema del agua en la perforación DTH

La presencia de agua modifica considerablemente las condiciones de trabajo del DTH. Una columna de agua sobre el martillo ejerce una presión que se suma a las exigencias del sistema de aire. Como referencia de diseño, se requiere aproximadamente 0,1 bar adicional por cada metro de columna de agua.

Esto significa que la profundidad del sondeo y la del nivel del agua no tienen el mismo efecto. Un sondeo puede alcanzar varios cientos de metros, pero si el nivel estático del agua está muy por encima del fondo, la contrapresión sobre el martillo será mucho mayor que en una perforación seca. Esta distinción resulta especialmente relevante al seleccionar el compresor.

El agua también modifica el comportamiento del aire durante el ascenso. Al aumentar la presión, el volumen ocupado por el aire disminuye y su velocidad efectiva puede reducirse. Por esta razón, un caudal que permite evacuar los detritus en superficie puede resultar insuficiente cerca del fondo cuando hay una gran columna de agua.

La solución puede requerir compresores de mayor presión, sistemas booster, descarga escalonada de la sarta o el empleo de espuma. Se contemplan equipos que operan a presiones de 25 a 35 bar y boosters capaces de alcanzar presiones mucho mayores. La espuma puede mejorar la evacuación de detritus cuando el aire por sí solo no ofrece condiciones suficientes.

Es importante analizar este tema antes de seleccionar el compresor. En un sondeo de 300 metros con el nivel de agua a 50 metros, un compresor nominal de 25 bar puede dejar una presión útil insuficiente al final del sondeo. En ese caso, el martillo pierde rendimiento y puede ser necesario recurrir a un booster.

8. Selección del compresor: caudal y presión

El compresor debe seleccionarse atendiendo a dos parámetros independientes pero relacionados: el caudal de aire y la presión disponible. El caudal debe ser suficiente para accionar el martillo y evacuar los detritus; la presión debe permitir que el martillo funcione correctamente, tras descontar la presión necesaria para vencer la columna de agua y las pérdidas en tuberías, mangueras, válvulas y sarta.

La velocidad ascensional del aire es un criterio práctico para evaluar la capacidad de limpieza del sondeo. Se pueden utilizar como referencia unos 15 metros por segundo como mínimo, unos 25 metros por segundo como valor recomendado y unos 35 metros por segundo como límite superior orientativo. Para detritus más pesados pueden requerirse velocidades mayores.

Un DTH de 6 pulgadas indica que un compresor de 21 metros cúbicos por minuto puede proporcionar una elevada velocidad de ascenso en la boca en condiciones secas. Sin embargo, cuando aparece agua sobre el martillo, la velocidad efectiva disminuye y puede quedar por debajo de lo necesario para transportar los fragmentos. El diseño del sistema de aire debe realizarse, por tanto, considerando las condiciones más desfavorables del sondeo y no únicamente el funcionamiento en superficie.

Un error frecuente consiste en seleccionar el compresor únicamente en función del consumo nominal del martillo. El sistema debe contar con capacidad adicional para compensar las pérdidas y mantener el barrido. En los sondeos profundos, esta diferencia puede ser decisiva. Un martillo perfectamente dimensionado puede funcionar de forma deficiente si el compresor no mantiene la presión útil en el fondo.

9. Circulación inversa con rotopercusión

La circulación inversa, o RC, introduce una modificación importante respecto del DTH convencional. El sistema utiliza un varillaje de doble pared. El aire circula por el espacio anular entre los tubos y el detritus asciende por el interior del tubo central. De este modo, la muestra no tiene que recorrer todo el espacio anular del sondeo antes de llegar a la superficie.

Esta configuración resulta especialmente útil para la investigación minera porque permite obtener muestras de detritus limpias y con menor riesgo de contaminación. La perforación RC puede proporcionar muestras a una velocidad muy superior a la de la perforación con testigo, aunque la información obtenida corresponde a fragmentos de roca y no conserva la información estructural que proporcionaría un testigo continuo.

Otra ventaja es la detección rápida de agua. Cuando se intercepta un acuífero, el sistema permite detectar la entrada de agua durante la perforación. Esta característica puede resultar especialmente útil en campañas de investigación de recursos hídricos.

El principal inconveniente es la elevada demanda de aire. La sarta de doble pared es pesada y costosa, y las pérdidas de presión pueden ser significativas. Cuando existe una columna de agua considerable, pueden ser necesarios compresores de alta presión y boosters.

En captaciones de gran diámetro puede utilizarse una configuración con rácor cruzado y campana. La campana recoge el detritus junto a la pared del sondeo y lo conduce al tubo interior. Se permiten diámetros de hasta 17½ pulgadas en una sola pasada y rendimientos del orden de 40 a 70 metros por día en determinadas condiciones.

El sistema exige equipos con gran capacidad de tiro y de par. También puede existir riesgo de atrapamiento de la campana, por lo que el diseño y la operación deben tener en cuenta tanto el rendimiento como la seguridad y la facilidad de recuperación de la sarta.

10. Entubado simultáneo

La perforación de recubrimientos sueltos plantea un problema distinto. Arcillas, arenas, gravas, rellenos y escolleras pueden desprenderse hacia el interior del sondeo y atrapar la sarta. En estas condiciones, perforar primero y entubar después puede resultar inviable. El entubado simultáneo permite solucionar el problema al avanzar la tubería mientras se perfora.

  • El sistema OD utiliza una tubería equipada con una corona de metal duro que avanza junto con la sarta interior mediante percusión y rotación. Cuando se alcanza la roca competente, la sarta interior puede continuar perforando mientras la tubería permanece instalada en el recubrimiento. Este sistema puede utilizarse en voladuras bajo agua, anclajes, micropilotes, pozos, inyecciones y en determinadas operaciones de muestreo.
  • El sistema ODEX emplea una boca piloto y un escariador excéntrico. Durante la perforación, el escariador se abre y genera un diámetro mayor que el de la tubería. La tubería puede avanzar sin necesidad de girar. Cuando se alcanza la roca, se invierte el sentido de giro y el escariador se cierra, lo que permite retirarlo por el interior de la tubería.

La principal ventaja del ODEX es que permite utilizar equipos relativamente compactos para atravesar recubrimientos. Se presentan configuraciones DTH de aproximadamente 3 a 8 pulgadas y profundidades máximas de recubrimiento que, según el diámetro y el equipo, pueden alcanzar hasta 100 metros.

Symmetrix y sistemas similares emplean una geometría concéntrica. Una boca piloto y una corona anular perforan simultáneamente, mientras que el piloto puede recuperarse por el interior y la corona permanece unida a la zapata de la tubería. Esta configuración proporciona una perforación más simétrica y favorece la rectitud, especialmente cuando se requieren diámetros grandes.

La selección entre OD, ODEX y Symmetrix depende del diámetro final, del espesor del recubrimiento, de la naturaleza del terreno y de si la tubería debe recuperarse o permanecer como revestimiento. Para recubrimientos relativamente pequeños pueden ser adecuados OD u ODEX. En pozos de agua o de geotermia con espesores importantes de grava, ODEX con DTH puede resultar apropiado. Para micropilotes, bolos, escolleras y grandes diámetros, los sistemas concéntricos ofrecen ventajas en términos de robustez y rectitud.

11. Desviación de los sondeos

La desviación es uno de los problemas que más claramente muestran que perforar no consiste únicamente en avanzar. El objetivo real es construir un sondeo con una trayectoria definida. La desviación puede originarse en errores de replanteo, de alineación o de emboquille, pero también en las características geológicas y en el comportamiento mecánico de la sarta.

La estratificación, la foliación, las fallas y los huecos pueden hacer que la boca tienda a seguir determinadas direcciones de menor resistencia. La llamada regla de los 15 grados indica que, cuando el ángulo entre la dirección de perforación y la foliación es pequeño, la boca tiende a seguirla. Con ángulos mayores, la perforación puede desviarse hacia una dirección perpendicular a la foliación.

La desviación tiende a aumentar con la profundidad. Esto explica por qué un pequeño error inicial puede convertirse en una diferencia considerable cuando el sondeo alcanza grandes longitudes. En una voladura, la consecuencia puede ser una fragmentación incontrolada o la aparición de repiés. En un pozo, puede dificultar la introducción de tuberías y bombas o provocar problemas durante la cementación.

El tipo de sistema de perforación también influye. Una sarta rígida y bien guiada favorece una trayectoria más recta. El DTH y el COPROD presentan una menor desviación que el martillo en cabeza en determinadas condiciones. En este último, el inicio de la desviación puede observarse entre los 17 y los 25 metros.

La prevención comienza antes de perforar. Es necesario alinear correctamente la máquina, utilizar guías adecuadas y controlar el emboquille. Durante la perforación pueden utilizarse bocas de centro hundido, cóncavas o retráctiles, además de ajustar el empuje, la rotación y el barrido. El emboquille debe realizarse con parámetros moderados para evitar que el sondeo se desvíe desde sus primeros metros.

Las técnicas modernas permiten controlar este fenómeno con mucha mayor precisión. Los equipos pueden incorporar inclinómetros, sistemas de medición de profundidad, navegación GNSS y láser. La tecnología MWD permite registrar parámetros de perforación y de desviación por barreno, lo que proporciona información que puede utilizarse para mejorar el control del proceso.

12. Costes de perforación

La comparación económica entre sistemas de perforación requiere algo más que comparar el coste de perforar un metro. Un equipo puede presentar un coste por metro superior y, sin embargo, producir un coste final menor si genera barrenos más adecuados para la operación posterior.

Como ejemplo, se compara un martillo hidráulico en cabeza de 89 mm con un sistema DTH de 115 mm en un banco de caliza dura de 15 metros. El martillo en cabeza tiene un coste menor por metro, mientras que el DTH es más eficiente cuando se analiza el coste por volumen de roca volada.

En la comparación estudiada, el martillo en cabeza alcanza un coste aproximado de 6,25 euros por metro, frente a 8,15 euros por metro del DTH. Sin embargo, al considerar el volumen de roca arrancada, los costes se sitúan en aproximadamente 0,58 euros por metro cúbico con el martillo en cabeza y 0,51 euros por metro cúbico con el DTH. La diferencia se explica por los distintos diámetros, espaciamientos y rendimientos asociados a cada sistema.

Este ejemplo muestra por qué la unidad económica debe elegirse según el objetivo de la perforación. Para una operación de voladura tiene más sentido analizar el coste por metro cúbico de roca correctamente fragmentada. Para un pozo, puede ser más apropiado considerar el coste por metro de sondeo terminado, que incorpore el entubado, el desarrollo y otros trabajos asociados.

El coste horario tampoco debe reducirse únicamente al combustible. Deben considerarse la amortización, los intereses, el mantenimiento, el personal, las herramientas de perforación y los tiempos auxiliares. Los cambios de varilla o de tubo, las maniobras, los tiempos de emboquille y las operaciones necesarias para completar cada barreno pueden modificar sustancialmente el rendimiento real del equipo.

13. Criterios para seleccionar el sistema

La selección de un sistema de rotopercusión puede organizarse en torno a cuatro preguntas: ¿qué diámetro se necesita?, ¿qué profundidad debe alcanzarse?, ¿cómo es la roca? y ¿hay agua? Estas preguntas deben complementarse con otras relacionadas con la rectitud, la calidad de la muestra, la necesidad de entubado y el coste final de la operación.

Para diámetros inferiores a 100 o 125 milímetros, profundidades menores de 20 o 30 metros y roca dura, el martillo hidráulico en cabeza constituye una alternativa atractiva, especialmente en barrenos de producción. Su sencillez y elevada productividad en perforaciones cortas son algunas de sus principales ventajas.

Cuando el diámetro se sitúa entre 90 y 250 milímetros y la profundidad supera los 30 metros, el DTH cobra mayor interés. Su capacidad para mantener la energía cerca de la boca, su comportamiento frente a la profundidad y su buena rectitud lo hacen adecuado para sondeos profundos. Si hay agua, será necesario comprobar que el sistema de aire dispone de suficiente presión.

El COPROD puede resultar atractivo para bancos de 20 a 30 metros y diámetros aproximados de 105 a 180 milímetros cuando se busca una producción elevada. La circulación inversa con martillo de centro hueco es especialmente apropiada cuando la calidad y la rapidez de la muestra son prioritarias. Para pozos de gran diámetro en roca dura, pueden utilizarse sistemas RC con campana y rácor cruzado o sistemas DTH de gran diámetro.

Cuando existe un recubrimiento suelto sobre la roca, la solución no consiste simplemente en cambiar de martillo. Es necesario plantear un sistema de avance de tubería, como OD, ODEX o Symmetrix, y posteriormente continuar con DTH u otro método apropiado en la roca competente.

Por el contrario, la rotopercusión no es necesariamente la mejor opción para todos los terrenos. Las rocas blandas, como las margas y las arcillas, pueden requerir métodos rotativos u otras tecnologías. La elección debe realizarse atendiendo al comportamiento real del terreno y no a la popularidad ni a la disponibilidad de un equipo concreto.

14. Tendencias tecnológicas

La evolución de la rotopercusión ha buscado aumentar la energía útil que llega a la boca, reducir las pérdidas y controlar mejor el proceso. El desarrollo histórico parte de las primeras perforadoras de percusión accionadas por vapor, pasa por la generalización del aire comprimido, el desarrollo del DTH y de los martillos hidráulicos, y llega actualmente a equipos controlados electrónicamente.

La automatización es una de las principales tendencias. Los equipos modernos pueden controlar automáticamente parámetros de percusión, rotación y empuje, incorporar cambiadores de varillas, realizar ciclos automáticos y utilizar sistemas de posicionamiento y navegación. El objetivo no es simplemente reducir la intervención del operador, sino mantener condiciones de perforación más constantes.

La tecnología MWD permite obtener información durante la perforación. Parámetros como la presión de percusión, el empuje, la rotación, la velocidad y la desviación pueden registrarse para cada barreno. Estos datos permiten construir mapas del comportamiento de la roca y, posteriormente, adaptar la perforación o incluso el diseño de la voladura.

Otra tendencia es el aumento de la presión disponible. Los DTH modernos pueden operar con presiones del orden de 25 a 30 bar, y los boosters permiten alcanzar presiones considerablemente mayores en aplicaciones profundas. Esta evolución resulta especialmente relevante tanto para pozos con niveles de agua profundos como para pozos con circulación inversa.

También se desarrollan martillos accionados por agua a presión. Esta tecnología puede reducir la necesidad de aire durante el sondeo y tiene aplicaciones potenciales en geotermia profunda y en terrenos difíciles. Paralelamente, la electrificación y los equipos alimentados por baterías se perfilan como líneas de desarrollo tanto en superficie como en minería subterránea.

La eficiencia energética constituye otro objetivo. Existen reducciones del consumo de combustible de hasta el 50 % en determinadas combinaciones de COPROD, SmartROC y sistemas de compresores regulados por demanda. Estas cifras deben interpretarse como referencias asociadas a equipos y condiciones concretos, pero muestran la dirección tecnológica: producir más roca útil con un menor consumo de energía.

15. Integración del proceso: del golpe al sondeo terminado

La comprensión completa de la rotopercusión exige dejar de analizar cada componente de forma aislada. El martillo, la boca, la sarta, el compresor y el sistema de evacuación forman un único sistema de perforación. Una mejora en un componente puede no producir ningún beneficio si otro elemento limita el rendimiento.

Por ejemplo, instalar un DTH de gran capacidad no garantiza una mayor producción si el compresor no suministra el caudal y la presión necesarios. Del mismo modo, disponer de un compresor potente no resuelve una desviación causada por una mala alineación, un exceso de empuje o una boca inadecuada.

La profundidad modifica progresivamente las condiciones de trabajo. En el martillo en cabeza, la longitud de la sarta incrementa las pérdidas de energía. En el DTH, la profundidad tiene menor influencia en la transmisión del golpe, pero puede aumentar considerablemente las necesidades de presión y las dificultades de evacuación cuando aparece agua.

La roca también altera el equilibrio entre percusión, rotación y empuje. Una roca dura y competente puede admitir una percusión elevada, mientras que una roca fracturada puede reflejar una parte importante de la energía. La estructura geológica, además, puede favorecer la desviación del sondeo. Por ello, los parámetros de operación deben ajustarse a las condiciones reales y no necesariamente mantenerse constantes durante toda la perforación.

Finalmente, el criterio económico debe considerar el resultado obtenido. El objetivo no es producir metros de sondeo de forma aislada, sino obtener un sondeo terminado que cumpla las especificaciones técnicas al menor coste global compatible con la operación. Se recomienda valorar el coste por volumen de roca volada o por metro de pozo terminado, según la aplicación.

16. Ideas fundamentales para el estudiante de ingeniería

La rotopercusión se basa en la acción conjunta de la percusión, la rotación, el empuje y el barrido. La percusión aporta la mayor parte de la energía de rotura, mientras que la rotación distribuye los impactos, el empuje mantiene el contacto con la roca y el barrido elimina el detritus. La energía se transmite como una onda de choque y una parte de ella se pierde o se refleja antes de alcanzar la roca.

El martillo en cabeza es especialmente competitivo en perforaciones relativamente cortas y de diámetros pequeños o medios. Su principal limitación es la pérdida progresiva de energía a lo largo de la sarta. El DTH coloca el pistón junto a la boca y permite mantener mejor la energía a mayor profundidad, aunque exige un sistema de aire comprimido de mayor capacidad y puede presentar un consumo energético elevado.

El compresor debe analizarse siempre desde dos puntos de vista: cuánto aire puede suministrar y a qué presión puede hacerlo. La presencia de agua puede convertir una perforación aparentemente sencilla en un problema de presión. La profundidad que realmente condiciona al martillo es, en especial, la columna de agua que queda sobre él, no simplemente la profundidad total del sondeo.

La circulación inversa es una solución especialmente valiosa cuando se necesita obtener muestras limpias y representativas o perforar grandes diámetros. El doble tubo separa el recorrido del aire y el de la muestra, pero aumenta la complejidad, el peso de la sarta y las necesidades de aire.

El entubado simultáneo permite resolver uno de los problemas más difíciles de la perforación: atravesar materiales inestables sin perder el sondeo. OD, ODEX y Symmetrix responden a necesidades distintas y deben seleccionarse según el diámetro, la profundidad del recubrimiento, la geometría requerida y el destino final de la tubería.

La desviación debe prevenirse desde el emboquille y controlarse durante toda la perforación. La geología y la mecánica de la sarta pueden modificar la trayectoria incluso cuando la máquina está correctamente alineada. Los sistemas actuales incorporan la medición, la navegación y el registro de parámetros para controlar este fenómeno con mayor precisión.

La selección final nunca debe basarse en un único parámetro. Diámetro, profundidad, dureza de la roca, fracturación, agua, rectitud, calidad de la muestra, necesidad de entubado, productividad y coste forman un conjunto. La mejor solución técnica es aquella que permite que todos estos factores sean compatibles con el objetivo del sondeo.

Referencias:

CÁNOVAS CARRASCO, V.M. (2026). Tecnología de Sondeos, Tema 5: Perforación a rotopercusión, Máster Universitario en Ingeniería de Minas, UPCT.

INSTITUTO TECNOLÓGICO Y MINERO DE ESPAÑA (1994). Manual de perforación y voladura de rocas. Ed. IGME. Madrid, 500 pp.

YEPES, V. (2014). Maquinaria para sondeos y perforaciones. Apuntes de la Universitat Politècnica de València, Ref. 209. Valencia.

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Sistema Cluster-Drill de perforación rotopercutiva

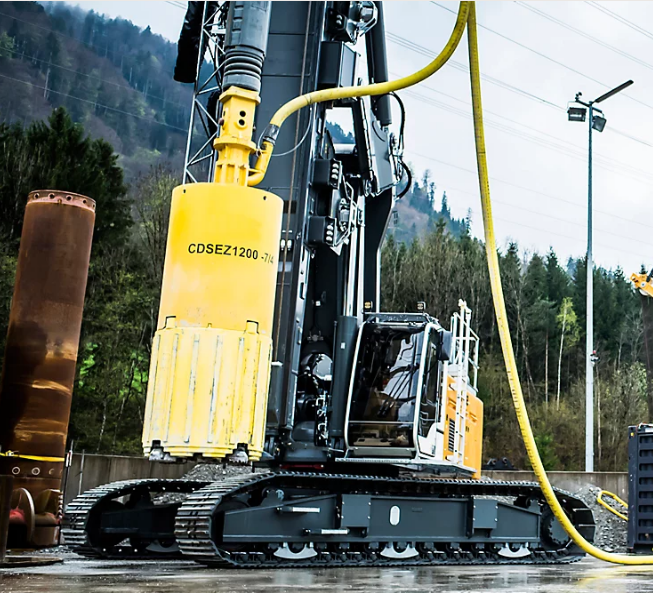

Figura 1. https://www.epiroc.com/es-es/products/rock-drilling-tools/geotechnical-drilling-tools/large-diameter-drilling-solustions/cluster-drills

El sistema Cluster-Drill constituye un avance en la técnica de perforación rotopercutiva diseñado especialmente para perforaciones de gran diámetro. Este sistema está conformado por un conjunto de martillos en fondo (DTH) que resulta ideal para la construcción de chimeneas.

Los diámetros de las perforaciones abarcan desde 915 mm hasta 1778 mm. Este sistema permite alcanzar grandes profundidades, llegando hasta los 300 m en roca dura y abrasiva.

Además de posibilitar la perforación de cada martillo TDH de manera independiente, también incorpora un módulo rotativo que los contiene. Este módulo principal puede extenderse para recoger los detritos generados durante el proceso.

Figura 2. https://www.epiroc.com/es-es/products/rock-drilling-tools/geotechnical-drilling-tools/large-diameter-drilling-solustions/cluster-drills

Os paso un vídeo de Atlas Copco de este sistema de perforación.

Referencias:

  • DIRECCIÓN GENERAL DE CARRETERAS (1998). Manual para el control y diseño de voladuras en obras de carreteras. Ministerio de Fomento, Madrid, 390 pp.
  • INSTITUTO TECNOLÓGICO GEOMINERO DE ESPAÑA (1994). Manual de perforación y voladura de rocas. Serie Tecnológica y Seguridad Minera, 2ª Edición, Madrid, 541 pp.
  • MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F.; ALCALÁ, J. (2012). Técnicas de voladuras y excavación en túneles. Editorial de la Universitat Politècnica de València. Ref. 530, 165 pp.
  • UNIÓN ESPAÑOLA DE EXPLOSIVOS (1990). Manual de perforación. Rio Blast, S.A., Madrid, 206 pp.
  • YEPES, V. (2014). Maquinaria para sondeos y perforaciones. Apuntes de la Universitat Politècnica de València, Ref. 209.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Tipos de perforación rotopercutiva con martillos hidráulicos

Figura 1. https://www.monografias.com/trabajos68/tubos-exploracion-taladros-explotacion-subterranea/tubos-exploracion-taladros-explotacion-subterranea2

La perforación rotopercutiva con martillos hidráulicos es el método predominante en las voladuras a cielo abierto. Dentro de esta técnica se identifican tres grupos principales. De los dos primeros ya hemos hablado en sendos artículos de este blog.

El primer grupo son los martillos en cabeza, donde la rotación y la percusión ocurren fuera del barreno y se transmiten mediante la espiga y la sarta hasta la boca de perforación. Los martillos pueden ser neumáticos o hidráulicos, siendo estos últimos los más comunes. El rango de perforación es hasta 89 mm de diámetro y profundidades máximas de 15-20 m debido a las pérdidas de energía que se producen en la transmisión de la percusión a través del varillaje, siendo la desviación que es mayor en comparación con otros grupos. Las ventajas incluyen un menor coste de equipo y de energía, accesorios de perforación más económicos que los de los martillos de fondo, mayor velocidad de perforación y mayor facilidad de automatización de los equipos. Sin embargo, sus desventajas son una mayor desviación y un mantenimiento más complejo.

El segundo grupo es el martillo en fondo, donde la percusión se realiza directamente sobre la boca de perforación y la rotación se realiza en el exterior del barreno. El pistón se acciona mediante aire comprimido o agua, mientras que la rotación puede ser neumática o hidráulica. El rango de perforación va de 89 mm a 250 mm de diámetro y una profundidad máxima de 60 m. Las ventajas incluyen una velocidad de perforación constante a lo largo de la profundidad, menor desgaste en la boca y mayor vida útil del varillaje. Las desventajas son una menor velocidad de perforación y mayores costos de los fungibles, como los tubos y las bocas. Además, se puede perder el martillo si se atranca en el fondo del barreno.

El tercer grupo es el Sistema COPROD, que combina la tecnología de martillo en cabeza y en fondo para la perforación. Se utilizan perforadoras similares a las de martillo en cabeza, pero se llevan a cabo la percusión y la rotación del martillo por separado, lo que une la velocidad de perforación del martillo en cabeza con la menor desviación del martillo en el fondo. El varillaje transmite la percusión y el aire de barrido necesarios hasta la boca del pozo. La rotación también se realiza desde la superficie mediante una tubería exterior unida al varillaje mediante guías, lo que proporciona mayor rigidez y peso y reduce el espacio entre las paredes del barreno y el varillaje. Entre las ventajas se incluyen el aumento del diámetro de perforación, el menor riesgo de atranques, el menor consumo de energía, la mayor vida útil de los accesorios de perforación y la menor desviación en comparación con otros métodos. Sin embargo, es importante tener en cuenta que el COPROD puede resultar más costoso que otros métodos.

Os dejo algunos vídeos explicativos sobre la perforación COPROD que espero que os sean de interés.

Referencias:

  • DIRECCIÓN GENERAL DE CARRETERAS (1998). Manual para el control y diseño de voladuras en obras de carreteras. Ministerio de Fomento, Madrid, 390 pp.
  • INSTITUTO TECNOLÓGICO GEOMINERO DE ESPAÑA (1994). Manual de perforación y voladura de rocas. Serie Tecnológica y Seguridad Minera, 2ª Edición, Madrid, 541 pp.
  • MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F.; ALCALÁ, J. (2012). Técnicas de voladuras y excavación en túneles. Editorial de la Universitat Politècnica de València. Ref. 530, 165 pp.
  • UNIÓN ESPAÑOLA DE EXPLOSIVOS (1990). Manual de perforación. Rio Blast, S.A., Madrid, 206 pp.
  • YEPES, V. (2022). Maquinaria para sondeos, movimientos de tierras y construcción de firmes. Apuntes de la Universitat Politècnica de València, Ref. 22.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Evolución de las perforadoras con martillo en cabeza

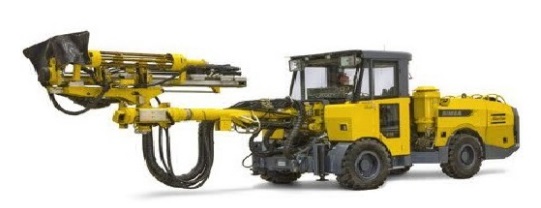

Perforadora con martillo en cabeza. https://psvperforacion.com/productos-bburg/

La perforación con martillo en cabeza es un sistema clásico que ha sido accionado mediante neumático. De este tipo de perforadora ya hemos hablado en un artículo anterior. Sin embargo, hoy en día está siendo desplazado por los martillos en fondo y equipos rotativos. De hecho, desde la aparición de los martillos hidráulicos en la década de los 70, este sistema ha vuelto a cobrar utilidad y campo de aplicación.

¿Cuál es la razón de este cambio de tendencia? La justificación es muy sencilla. Basta con emplear las ecuaciones básicas de la energía y la potencia desarrollada por el pistón de este tipo de perforadoras. En efecto, la energía cinética que alcanza el pistón es proporcional a la presión de aire, a la superficie del pistón y a la longitud de carrera. Para calcular la potencia, bastará contar el número de impactos (energía cedida) en la unidad de tiempo (impactos por minuto).

Por tanto, ante dos perforadoras de la misma potencia, una produciendo pocos impactos por minuto (n), pero de gran energía, y otra con un elevado número de impactos por minuto (N), pero de pequeña energía, tendremos que la primera perforadora romperá más roca a cada golpe, pero la barrena sufrirá mucho, llegando, en algunos casos, a clavarse en la roca. La segunda cortará menos roca por impacto, de modo que no fatigará el varillaje ni clavará la barrena, siempre que su impacto supere la energía necesaria para romper esa menor cantidad de roca.

Por tanto, las perforadoras con un gran pistón, gran carrera y presiones bajas son una tendencia antigua que se sustituye por perforadoras hidráulicas, con altas presiones, pistones y carrera pequeños y gran número de impactos por minuto.

Os dejo a continuación la demostración de esta formulación que, espero, os sea de utilidad.

Pincha aquí para descargar

Referencias:

  • DIRECCIÓN GENERAL DE CARRETERAS (1998). Manual para el control y diseño de voladuras en obras de carreteras. Ministerio de Fomento, Madrid, 390 pp.
  • INSTITUTO TECNOLÓGICO GEOMINERO DE ESPAÑA (1994). Manual de perforación y voladura de rocas. Serie Tecnológica y Seguridad Minera, 2ª Edición, Madrid, 541 pp.
  • MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F.; ALCALÁ, J. (2012). Técnicas de voladuras y excavación en túneles. Editorial de la Universitat Politècnica de València. Ref. 530, 165 pp.
  • UNIÓN ESPAÑOLA DE EXPLOSIVOS (1990). Manual de perforación. Rio Blast, S.A., Madrid, 206 pp.
  • YEPES, V. (2022). Maquinaria para sondeos, movimientos de tierras y construcción de firmes. Apuntes de la Universitat Politècnica de València, Ref. 22.
  • YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Potencia de un martillo a rotopercusión

Figura 1. Martillo en cabeza. http://osebe.es/perforaciones-con-martillo/

En una entrada anterior ya se comentaron los fundamentos básicos de la perforación a rotopercusión. El principio de perforación de estos equipos se basa en el impacto de una pieza de acero llamada pistón, sobre un útil, que a su vez transmite la energía al fondo del barreno, por medio de un elemento final denominado boca o bit. Este sistema de perforación suele usarse en terrenos muy duros y semiduros. Estas perforadoras, tal y como se comentó anteriormente, pueden tener el martillo en cabeza o en fondo.

La potencia necesaria de un martillo se puede estimar mediante la siguiente expresión:

donde,

P = potencia del martillo

pf = presión del fluido (aire o aceite) en el interior del cilindro

s = superficie de trabajo del pistón

Ip = carrera del pistón

mp = masa del pistón

Figura 2.- Elementos para el cálculo de la potencia del martillo

Es posible estimar la velocidad de penetración Vp1 para un diámetro dado d1, cuando, utilizando el mismo equipo en similares condiciones, se conoce la velocidad Vp2 que se alcanza para otro diámetro d2.

Referencias:

INSTITUTO TECNOLÓGICO Y MINERO DE ESPAÑA (1994). Manual de perforación y voladura de rocas. Ed. IGME. Madrid, 500 pp.

YEPES, V. (2014). Maquinaria para sondeos y perforaciones. Apuntes de la Universitat Politècnica de València, Ref. 209. Valencia.



Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Perforación con martillo en fondo

La perforación con martillo en fondo (D.T.H. down the hole), desarrollada por Stenuick en 1951, consiste en que un martillo golpea directamente la boca en el fondo de la perforación. De esta forma se evita la pérdida de energía transmitida por la percusión del pistón a través del varillaje (a partir de 15-20 m, los martillos en cabeza dejan de ser efectivos). Hoy en día se pueden alcanzar profundidades superiores a los 100 m con rendimientos de entre 60 y 100 m/turno. El martillo en el fondo y la boca forman una unidad dentro del barreno. Esto garantiza una velocidad de perforación bastante homogénea a medida que aumenta la profundidad del taladro, aunque es normal que disminuya debido a la reducción de la velocidad de barrido con la profundidad. El accionamiento del pistón se realiza neumáticamente, mientras que la rotación puede ser neumática o hidráulica.

El martillo DTH consta de un cilindro cuya longitud es función de la carrera del pistón y cuyo diámetro es acorde con el diámetro de perforación. En el extremo de este cilindro se encuentra la boca de perforación, alojada en un portabocas. El varillaje se sustituye por un tubo hueco que conecta el martillo con el equipo y transmite el par de rotación y la fuerza de avance. Los barrenos perforados con martillo en el fondo presentan desviaciones mínimas y ofrecen buenos resultados en rocas muy fracturadas. El varillaje, compuesto por tubos de igual diámetro a lo largo de toda su longitud, no tiene acoplamientos que puedan obstruir la perforación. La rotación la realiza un motor neumático o hidráulico montado en el carro, al igual que el sistema de avance. El aire de escape elimina los detritos y los transporta fuera.

El campo de aplicación del martillo DTH es para rocas con una resistencia a la compresión media-alta (60-100 MPa), para las cuales se utilizan diámetros entre 85 y 200 mm, aunque podrían ampliarse a diámetros mayores, entrando en competencia con los sistemas rotopercutivos hidráulicos con martillo en cabeza. La velocidad de penetración de estos martillos, para diámetros de 105 a 165 mm, es de 0,5 a 0,6 m/min, a presiones de trabajo de 1800 a 2000 kPa. La frecuencia de golpeo oscila entre 600 y 1600 golpes por minuto. En cuanto al empuje, se requieren unos 85 kg por cada cm de diámetro. Para hacerse una idea, con diámetros de 125 mm podemos obtener el doble de potencia que con un diámetro de 100 mm, a igualdad de presión y de carrera del pistón.

Hoy en día, el sistema DTH, en el rango de 76 a 125 mm, está siendo sustituido por la perforación con martillo hidráulico de cabeza.Las ventajas de la perforación con martillo DTH frente a otros sistemas son las siguientes:
  • Velocidad de penetración prácticamente constante con el aumento de la profundidad de perforación
  • Salvo en rocas muy abrasivas, desgastes de las bocas menores que con martillo en cabeza
  • Vida más larga de los tubos que de las varillas y manguitos de los martillos en cabeza
  • Desviaciones pequeñas de los barrenos, por lo que son adecuados para profundidades largas
  • Menor energía de impacto y más frecuencia, lo cual es apto para macizos muy fracturados o desfavorables
  • Par y velocidad de rotación menor que otros métodos
  • No necesitan barras de carga, lo cual permite pequeños carros de perforación para barrenos de gran diámetro y profundidad
  • Menor coste por metro lineal que con perforación rotativa en diámetros grandes y rocas muy duras
  • Consumo de aire comprimido más bajo que con martillo en cabeza neumático
  • Nivel de ruido inferior al estar el martillo dentro de la perforación.

En cuanto a los inconvenientes de este sistema:

  • Velocidades de penetración bajas
  • Cada martillo está diseñado para una gama de diámetros muy estrecha que oscila en unos 12 mm
  • El diámetro más pequeño está limitado por las dimensiones del martillo para un rendimiento aceptable (unos 76 mm)
  • El costo de un martillo de fondo es muy elevado frente a la pequeña inversión de un tren de varillaje
  • Riesgo de pérdida del martillo en el interior de la perforación
  • Se necesitan compresores de alta presión con altos consumos de energía.

A continuación, os dejo algunos vídeos de este sistema de perforación. En el primero os dejo un Polimedia que espero que os sea útil.

En el siguiente vemos una máquina perforadora neumática  Stenuick modelo MD25-60 con motor de rotación Stenuick mod F574, martillo del fondo de 2″, broca de carburo de tungsteno de 2 ¾ » y 3″ y tubos de perforación de 60 mm de diámetro por 2 m.

En este se observa una perforación de anclajes con martillo de fondo para la estabilización de un talud en roca de basalto meteorizada.

En este otro se puede ver una perforación con DTH a través de estructuras geotécnicas para la ejecución de inyecciones de contacto en una estructura subterránea.

 [politube2]65113:450:358[/politube2]

Referencias:

  • DIRECCIÓN GENERAL DE CARRETERAS (1998). Manual para el control y diseño de voladuras en obras de carreteras. Ministerio de Fomento, Madrid, 390 pp.
  • INSTITUTO TECNOLÓGICO GEOMINERO DE ESPAÑA (1994). Manual de perforación y voladura de rocas. Serie Tecnológica y Seguridad Minera, 2ª Edición, Madrid, 541 pp.
  • MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F.; ALCALÁ, J. (2012). Técnicas de voladuras y excavación en túneles. Editorial de la Universitat Politècnica de València. Ref. 530, 165 pp.
  • UNIÓN ESPAÑOLA DE EXPLOSIVOS (1990). Manual de perforación. Rio Blast, S.A., Madrid, 206 pp.
  • YEPES, V. (2014). Maquinaria para sondeos y perforaciones. Apuntes de la Universitat Politècnica de València, Ref. 209.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

La perforación a rotopercusión

Marini Castoro Neumático

La perforación a rotopercusión es el sistema clásico de perforación de barrenos que aparece con el desarrollo industrial del siglo XIX. Este sistema, junto con la invención de la dinamita, constituyen dos hitos en el desarrollo del arranque de rocas en minería y obras civiles. Este tipo de perforadoras se usan tanto en obras públicas subterráneas como en minas o explotaciones a cielo abierto: túneles, carreteras, cavernas de centrales hidráulicas, etc.

El principio de perforación de estos equipos se basa en el impacto de una pieza de acero llamada pistón, sobre un útil, que a su vez transmite la energía al fondo del barreno, por medio de un elemento final denominado boca o bit. Este sistema de perforación suele usarse en terrenos muy duros y semiduros.

Las acciones básicas que tienen lugar sobre el sistema de transmisión de energía hasta la boca de perforación son las siguientes:

  1. La percusión: los impactos producidos por el golpe del pistón originan unas ondas de choque se que transmiten a la boca a través del varillaje
  2. La rotación: se hace girar la boca para cambiar la zona de impacto
  3. El empuje: para mantener en contacto la roca con la boca
  4. El barrido: donde el fluido permite extraer el detritus del fondo del barreno

Rotopercusión

Dependiendo del lugar donde esté instalado el martillo, las perforadoras a rotopercusión se clasifican en:

  • Perforadoras con martillo en cabeza, que a su vez pueden ser de accionamiento neumático o hidráulico. Aquí la rotación y la percusión se producen fuera del barreno, transmitiéndose a través de una espiga y del varillaje hasta la boca de perforación.
  • Perforadoras con martillo en fondo, en inglés Down the Hole (D.T.H.), donde la acción del pistón se lleva a cabo de una forma neumática y la acción de rotación puede ser tanto de tipo hidráulico como neumático. En ese caso la percusión se realiza directamente sobre la boca de perforación, mientras que la rotación se efectúa en el exterior del barreno.

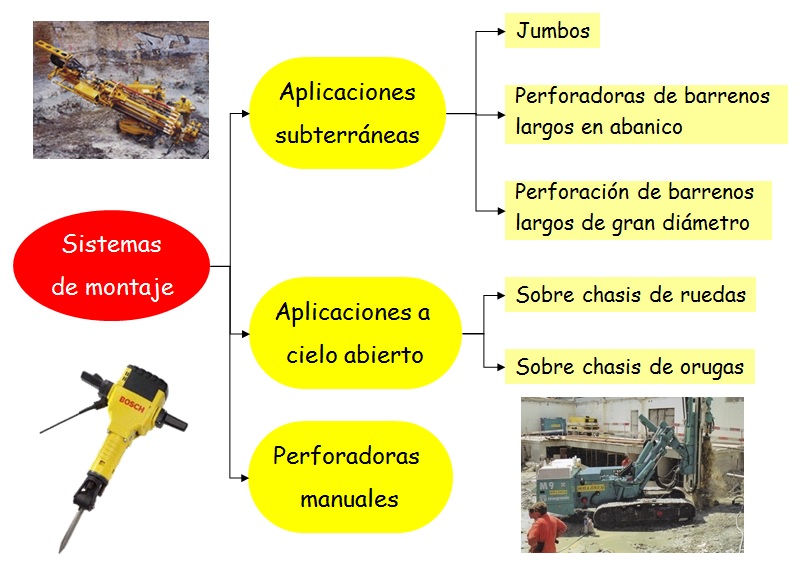

Perforación a rotopercusión

Las gamas más habituales de diámetros utilizados con estas perforadoras dependen del campo de aplicación, según se puede ver en la tabla siguiente:

Tipo de perforadora

Diámetro de perforación (mm)

Cielo abierto

Subterráneo

Martillo en cabeza

50 – 127

38 – 65

Martillo en fondo

75 – 200

100 – 165

En los martillos manuales, la rotación se transmite a través del buje de rotación del martillo y se acciona por el propio mecanismo del pistón, en función de los impactos: a menor número de impactos, debe corresponder un menor par de rotación.

En los equipos de perforación pesados, la rotación se acciona a través de un motor independiente, lo que permite actuar bien sobre la rotación, bien sobre la percusión, según los condicionantes del terreno.

Como ventajas de la perforación rotopercutiva se pueden señalar las siguientes:

  • Su aplicación a todo tipo de rocas, blandas o duras
  • Amplia disponibilidad de diámetros
  • Versatilidad en los equipos y gran movilidad
  • Se maneja con un solo operario
  • Rapidez y accesibilidad en el mantenimiento de los equipos
  • Precio de adquisición no muy elevado

En el siguiente Polimedia podéis ver una explicación sobre este sistema.

En el vídeo que os muestro a continuación, podéis ver cómo golpea una perforadora con martillo de fondo. Espero que os guste.

Referencias:

  • DIRECCIÓN GENERAL DE CARRETERAS (1998). Manual para el control y diseño de voladuras en obras de carreteras. Ministerio de Fomento, Madrid, 390 pp.
  • INSTITUTO TECNOLÓGICO GEOMINERO DE ESPAÑA (1994). Manual de perforación y voladura de rocas. Serie Tecnológica y Seguridad Minera, 2ª Edición, Madrid, 541 pp.
  • UNIÓN ESPAÑOLA DE EXPLOSIVOS (1990). Manual de perforación. Rio Blast, S.A., Madrid, 206 pp.
