El recalce mediante micropilotes es una solución habitual cuando una cimentación existente deja de contar con condiciones geotécnicas adecuadas. Es especialmente interesante en terrenos con baja capacidad portante o con arcillas expansivas, donde los movimientos volumétricos del terreno pueden comprometer el comportamiento de una cimentación superficial. Sin embargo, disponer de micropilotes con capacidad resistente suficiente no garantiza por sí mismo que el sistema de recalce funcione correctamente.
El artículo «Analytical design of RC–micropile connections in building underpinning« (Sánchez-Garrido et al., 2026) aborda precisamente este problema. Los autores centran su atención en el nudo que conecta el micropilote con la zapata existente, una zona en la que las normas ofrecen una orientación limitada y fragmentaria para verificar la transferencia de cargas.
La idea que recorre todo el trabajo es sencilla, pero tiene importantes consecuencias para el diseño: la capacidad del micropilote y la capacidad geotécnica del terreno no son necesariamente los mecanismos que gobiernan el recalce. La transferencia de esfuerzos en la conexión puede convertirse en el punto débil del sistema.
La aportación principal del artículo

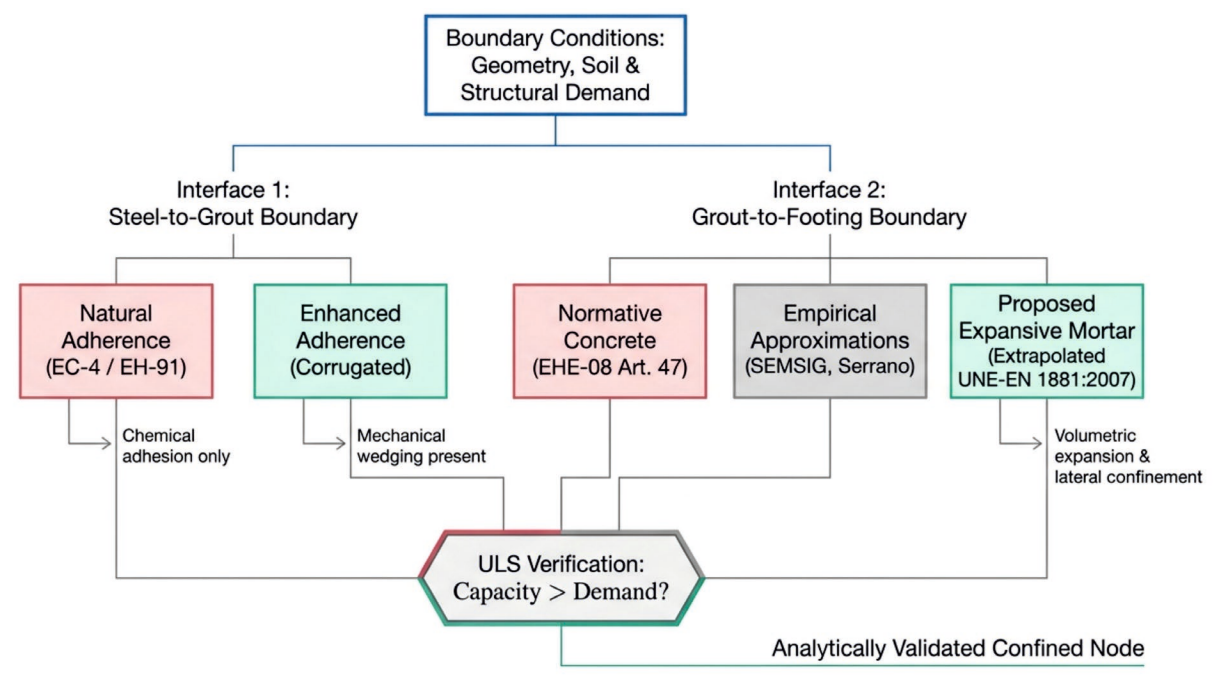

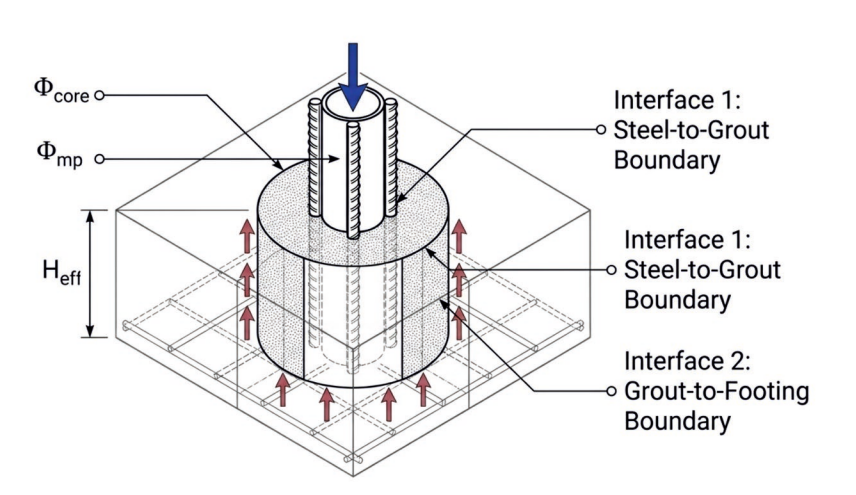

La principal aportación es una metodología analítica para verificar la transferencia de carga en la conexión entre una cimentación existente de hormigón armado y un micropilote. Para ello, los autores dividen el problema en dos interfaces resistentes:
- Interfaz 1: acero–lechada, correspondiente a la adherencia entre el tubo de acero del micropilote y el material cementante que lo rodea.
- Interfaz 2: lechada–zapata, correspondiente a la transferencia de cortante entre el material de relleno y el hormigón de la cimentación existente.
A estas dos comprobaciones se añade una verificación global de la zapata mediante un modelo de bielas y tirantes. La metodología combina formulaciones normativas, referencias empíricas y datos provenientes de ensayos normalizados de arranque.
Este planteamiento permite separar los mecanismos resistentes que habitualmente quedan agrupados en una única comprobación. El artículo sostiene que esta separación resulta especialmente útil en los nudos confinados de recalce, donde la geometría y la concentración de tensiones pueden modificar significativamente el mecanismo de transmisión de cargas.
Los autores también plantean que la metodología podría incorporarse en el futuro a entornos digitales de diseño, incluido BIM, mediante comprobaciones paramétricas asociadas a la geometría y a las propiedades de los materiales. El propio artículo aclara que esta integración digital no forma parte del desarrollo realizado, sino que constituye una posible aplicación posterior.
¿Cómo se ha desarrollado la metodología?
Antes de estudiar las interfaces, el procedimiento comprueba el comportamiento global de la cimentación existente. Cuando los micropilotes atraviesan una zapata, esta pasa a comportarse, desde el punto de vista resistente considerado en el estudio, como un encepado rígido. Por ello, los autores emplean un modelo de bielas y tirantes para comprobar si la armadura existente puede resistir las tracciones multidireccionales generadas por la transferencia de cargas.
Una vez garantizada esta condición global, se estudian por separado ambas interfaces.
1. Interfaz acero–lechada
En un tubo de acero liso, la transmisión de esfuerzos depende principalmente de la adhesión química y de la fricción. El problema es que el tubo carece de un mecanismo eficaz de engranamiento mecánico.
El artículo compara distintas formulaciones. La expresión histórica de EH-91 proporciona una resistencia de adherencia de 1,26 MPa para el caso estudiado, mientras que el Eurocódigo 4 limita el valor a 0,55 MPa y el fib Model Code 2010 conduce a aproximadamente 0,60 MPa. En todos los casos, la resistencia obtenida para el tubo liso resulta insuficiente para transmitir la solicitación de cálculo del caso analizado.
La alternativa estudiada consiste en soldar conectores corrugados longitudinales al tubo. Estos elementos aumentan la superficie efectiva de transferencia y, sobre todo, introducen un mecanismo de interbloqueo mecánico. La comprobación utiliza las formulaciones del EH-91 para barras corrugadas y considera, además, una reducción de la superficie efectiva asociada a la ejecución de las soldaduras.
2. Interfaz lechada–zapata
La segunda interfaz presenta otro problema. Si se considera una unión convencional entre materiales cementantes y se aplica directamente la formulación normativa de la EHE-08 para juntas de hormigón, la resistencia obtenida es muy baja.
Para el hormigón de 25 MPa utilizado en el caso de estudio, los autores calculan una resistencia a tracción de cálculo de 1,20 MPa. Con un factor de rugosidad β = 0,3, correspondiente a la superficie obtenida mediante perforación con corona de diamante, se obtiene una tensión cortante admisible de solo 0,36 MPa.
El artículo compara este resultado con dos formulaciones empíricas empleadas en la práctica geotécnica. Estas proporcionan valores superiores, de 0,73 y 1,25 MPa aproximadamente, pero los autores no las adoptan como criterio de dimensionamiento porque no están integradas en una comprobación estructural en estado límite último.
La solución analizada consiste en emplear un mortero técnico expansivo de altas prestaciones y sin retracción. El material considerado alcanza una resistencia a compresión de 69,3 MPa en el caso de estudio y presenta propiedades expansivas que aumentan el confinamiento lateral y, con ello, la componente friccional de la resistencia de la interfaz.
Para estimar la capacidad de esta interfaz, los autores parten de ensayos normalizados de arrancamiento (pull-out) conforme a UNE-EN 1881 y extrapolan sus resultados a la geometría real del taladro. El propio artículo advierte que esta extrapolación es una estimación orientada al diseño, no una ley de escalado físico directo, ya que las condiciones de contorno y de confinamiento del ensayo y de la conexión real difieren.
El caso real utilizado para aplicar la metodología
La metodología se aplica a un proyecto de recalce de un edificio educativo de dos plantas afectado por problemas geotécnicos importantes. El terreno estaba constituido por arcillas muy expansivas y presentaba baja capacidad portante y agresividad a los sulfatos.
La intervención contempló 158 micropilotes, con una longitud total de 1.235 metros, distribuidos en grupos de dos o tres micropilotes bajo las zapatas existentes. Las cimentaciones tenían una profundidad total de 500 mm.
En el caso estudiado, el tubo del micropilote tenía un diámetro exterior de 88,9 mm y un espesor nominal de 8 mm. Considerando una pérdida de 0,6 mm por corrosión, el espesor efectivo empleado en el cálculo era de 7,4 mm. La longitud efectiva de empotramiento fue de 450 mm y se utilizaron tres conectores corrugados de 16 mm de diámetro.
La solicitación máxima de compresión era de 376 kN, mientras que la resistencia estructural última del tubo de acero era de 521,04 kN. Esta diferencia es significativa: el tubo, considerado por separado, tenía capacidad suficiente, de modo que el problema de diseño se desplazaba hacia la conexión entre el micropilote y la cimentación existente.
Principales resultados
Los resultados muestran con bastante claridad dónde se encuentra el problema.
En la interfaz acero–lechada, el tubo liso alcanza solamente:
- 158,97 kN con la formulación EH-91.
- 69,12 kN con Eurocódigo 4.
- 75,41 kN con el fib Model Code 2010.
Ninguno de estos valores permite transferir los 376 kN de solicitación de cálculo.
Al incorporar los tres conectores corrugados, la contribución calculada asciende a 394,17 kN. Sumando de forma conservadora esta contribución a la adherencia de 75,41 kN obtenida mediante el fib Model Code 2010, la resistencia total de diseño llega a 469,58 kN. Esto supone una relación capacidad-demanda de 1,25 y una relación respecto a la resistencia última del tubo de 0,90.

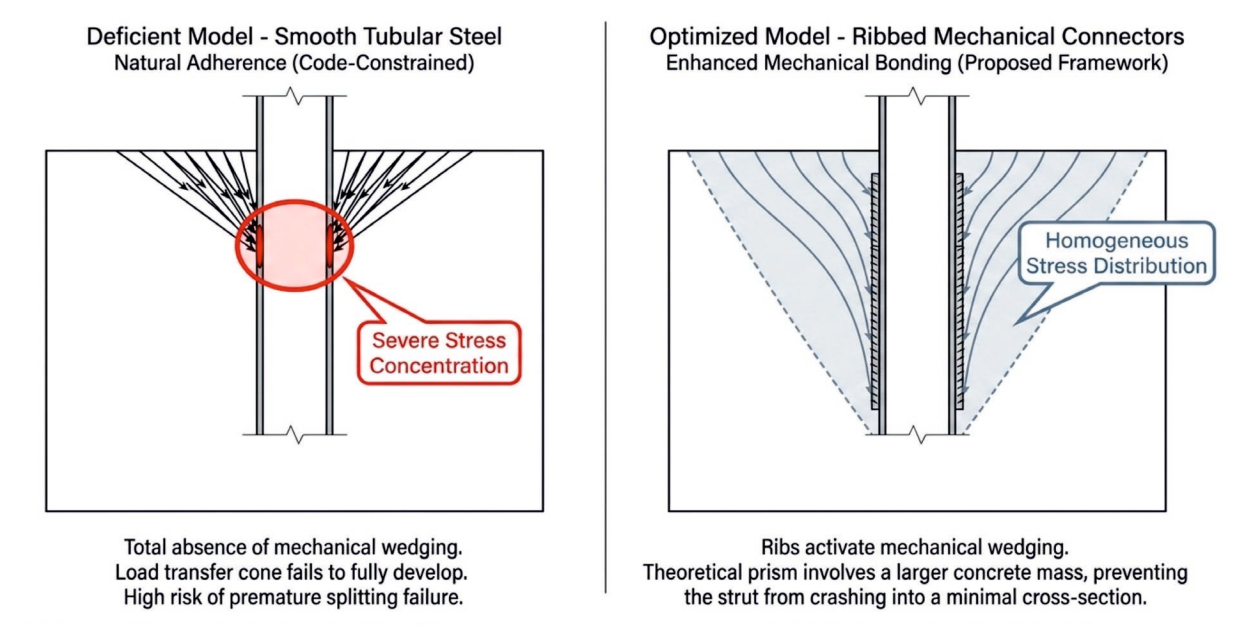

La mejora no se explica únicamente por disponer de más superficie. Los conectores modifican el mecanismo resistente: permiten que la biela de compresión se distribuya sobre una mayor superficie del hormigón y reducen la concentración de tensiones alrededor del tubo.
La situación es aún más llamativa en la interfaz lechada–zapata. Aplicando directamente la formulación de la EHE-08, la capacidad del taladro ejecutado de 170 mm sería de solo 96,13 kN. Para alcanzar la resistencia estructural última de 521,04 kN mediante esta formulación, según el cálculo del artículo, sería necesario un diámetro teórico de taladro de 921,4 mm, lo cual resulta incompatible con las dimensiones habituales de una zapata.
Las formulaciones empíricas mejoran la estimación, pero tampoco alcanzan la resistencia necesaria. La expresión de Serrano Alcudia proporciona 193,86 kN y la formulación SEMSIG-AETESS 333,79 kN.
Con el mortero expansivo de altas prestaciones y la metodología basada en los ensayos de arrancamiento, el valor de diseño adoptado para la tensión cortante es de 2,10 MPa. Para el taladro de 170 mm se obtiene una capacidad de 560,77 kN, superior tanto a la solicitación de cálculo de 376 kN como a la resistencia última del tubo de 521,04 kN.
El resultado conjunto es, por tanto, un cambio de estrategia: en lugar de aumentar considerablemente el tamaño del taladro para compensar una resistencia interfacial baja, se modifica el mecanismo resistente mediante conectores mecánicos y un mortero con capacidad de confinamiento.
¿Qué significa esto para el diseño de recalces?
El estudio plantea una cuestión muy útil para la práctica profesional: dimensionar un micropilote no debería concluirse cuando se comprueba su resistencia estructural y geotécnica.
En una intervención de recalce, hay que comprobar cómo llega realmente la carga desde la estructura existente hasta el micropilote. El nudo puede presentar una capacidad inferior a la del propio elemento profundo y convertirse en el mecanismo que controla el comportamiento del conjunto.
Desde el punto de vista del detalle constructivo, el trabajo se centra en dos decisiones concretas. La primera es proporcionar un mecanismo de engranamiento mediante conectores soldados al tubo. La segunda es utilizar un material de relleno capaz de desarrollar una resistencia interfacial compatible con las solicitaciones y con las condiciones de confinamiento del nudo.
El procedimiento constructivo también cobra relevancia. El artículo contempla la soldadura de tres conectores de 16 mm, la perforación de la zapata, la ejecución del micropilote y la limpieza a alta presión de la superficie perforada antes de rellenar la zona de conexión con el mortero expansivo. La calidad de estas operaciones forma parte de las condiciones necesarias para que el comportamiento calculado se materialice en obra.
Además, hay una consecuencia relacionada con la optimización de recursos. Según los autores, aumentar únicamente el diámetro del taladro conduce a soluciones sobredimensionadas, mientras que modificar los mecanismos de transferencia permite alcanzar la capacidad requerida manteniendo dimensiones geométricas razonables. Esto puede reducir el consumo de materiales asociado al recalce.
Posibles aplicaciones prácticas
La metodología propuesta puede utilizarse como esquema de comprobación para proyectos de recalce con micropilotes en los que exista una cimentación de hormigón armado que deba transferir cargas a nuevos elementos profundos.
Su aplicación práctica puede resumirse en una secuencia:
- Comprobar globalmente la zapata existente, considerando su comportamiento como elemento tipo encepado y verificando las bielas y los tirantes.
- Identificar las dos interfaces de transferencia: tubo–lechada y lechada–hormigón existente.
- Comprobar la adherencia natural del tubo y verificar si es suficiente para la solicitación.
- Introducir conectores mecánicos cuando la adherencia natural no permita alcanzar la capacidad requerida.
- Comprobar la interfaz con la zapata, evitando asumir que la capacidad del mortero es automáticamente equivalente a la capacidad de la unión.
- Considerar datos de ensayos normalizados para caracterizar soluciones de altas prestaciones cuando las formulaciones convencionales resulten excesivamente conservadoras.
- Controlar la ejecución, especialmente la preparación de superficies, las soldaduras y la colocación del mortero expansivo.
El artículo apunta, además, a una futura integración de estas comprobaciones en modelos BIM. Cada interfaz podría definirse como un objeto de verificación asociado a parámetros geométricos y mecánicos, lo que facilita la trazabilidad entre el cálculo, el detalle constructivo y la ejecución.
Una conclusión prudente
El trabajo aporta una forma estructurada de analizar un problema que, según sus autores, está insuficientemente desarrollado en las normas: la transferencia de carga en la conexión entre micropilotes y cimentaciones existentes.
El caso estudiado muestra que un tubo de acero con una resistencia última de 521,04 kN no garantiza, por sí solo, la transferencia de los 376 kN de cálculo. Con el tubo liso, la interfaz acero–lechada presenta capacidades muy inferiores. La incorporación de conectores corrugados eleva la resistencia calculada hasta 469,58 kN. En la interfaz lechada–zapata, el mortero expansivo y la estimación basada en ensayos de arrancamiento permiten alcanzar 560,77 kN en el taladro de 170 mm ejecutado.
Ahora bien, el propio artículo establece límites claros. La capacidad de la segunda interfaz se obtiene mediante una extrapolación de ensayos normalizados que no reproduce plenamente las condiciones tridimensionales y de confinamiento del nudo real. Tampoco se cuantifican explícitamente todas las incertidumbres asociadas a la ejecución. Además, quedan fuera del análisis algunos modos de fallo, como la fisuración local del hormigón, el punzonamiento o el fallo de las soldaduras.
Por ello, la contribución debe entenderse como una metodología analítica orientada al diseño y aplicada a un caso real a escala completa, no como una validación experimental completa. Los autores plantean como siguientes pasos los ensayos a escala real, los análisis paramétricos y las simulaciones numéricas no lineales que permitan cuantificar mejor los efectos del confinamiento, la escala y de las condiciones de ejecución.
Para el ingeniero que proyecta un recalce, el mensaje técnico del artículo es claro: el micropilote no debe estudiarse como un elemento aislado. La seguridad del sistema también depende de cómo se construye y se verifica el camino de carga entre la cimentación existente y el nuevo elemento profundo.
El texto puede publicarse como post técnico prácticamente tal cual; he mantenido deliberadamente las limitaciones del artículo para no presentar como experimentalmente demostrado aquello que los propios autores consideran una validación analítica mediante un caso real.
Referencia:
SÁNCHEZ-GARRIDO, A.J.; YEPES-BELLVER, L.; YEPES, V. (2026). Analytical Design of RC–Micropile Connections in Building Underpinning. Journal of Construction Engineering, Management & Innovation, 9(3): 725. DOI:10.31462/jcemi.2026.725
