Transporte del cemento mediante aerodeslizadores

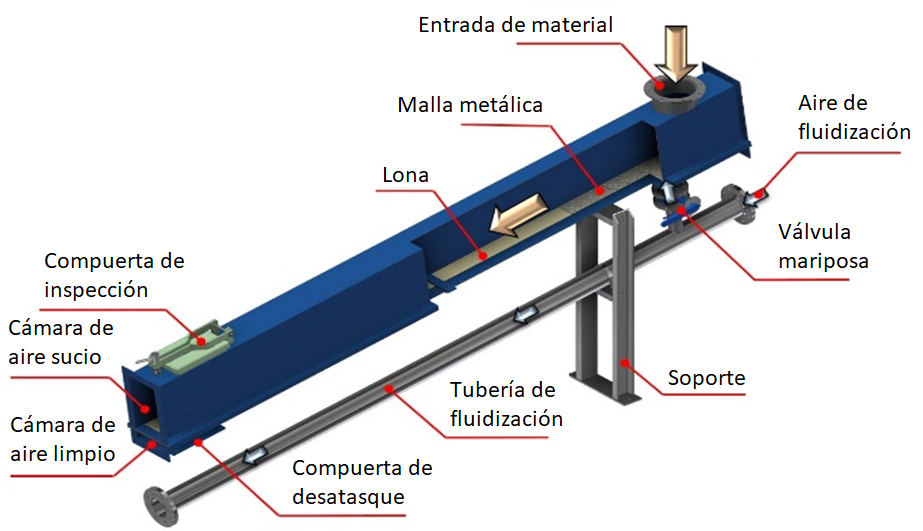

Figura 1. Partes de un aerodeslizador.

También se le conoce como transportador activado por aire o transportador neumático por gravedad. Este sistema consta de un conducto rectangular dividido en dos secciones: una superior, denominada «cámara sucia», y una inferior, llamada «cámara limpia». El material se introduce por la parte superior del conducto a través de un medio poroso, mientras que el aire a presión se introduce por la parte inferior, en la cámara limpia. El aire atraviesa el medio poroso y fluidifica el material, lo que permite que este se deslice de manera continua desde la entrada hasta la salida. Su uso para el transporte del cemento está bastante limitado.

Se inyecta aire a baja presión (aproximadamente 30 kPa), que circula por el fondo inferior, fluidificando el cemento en el fondo superior y permitiendo su transporte por gravedad, similar al de un fluido. Para su funcionamiento, se requiere una pendiente mínima del 15 %, lo que en muchos casos supone un desafío significativo en el diseño de la instalación y limita su uso.

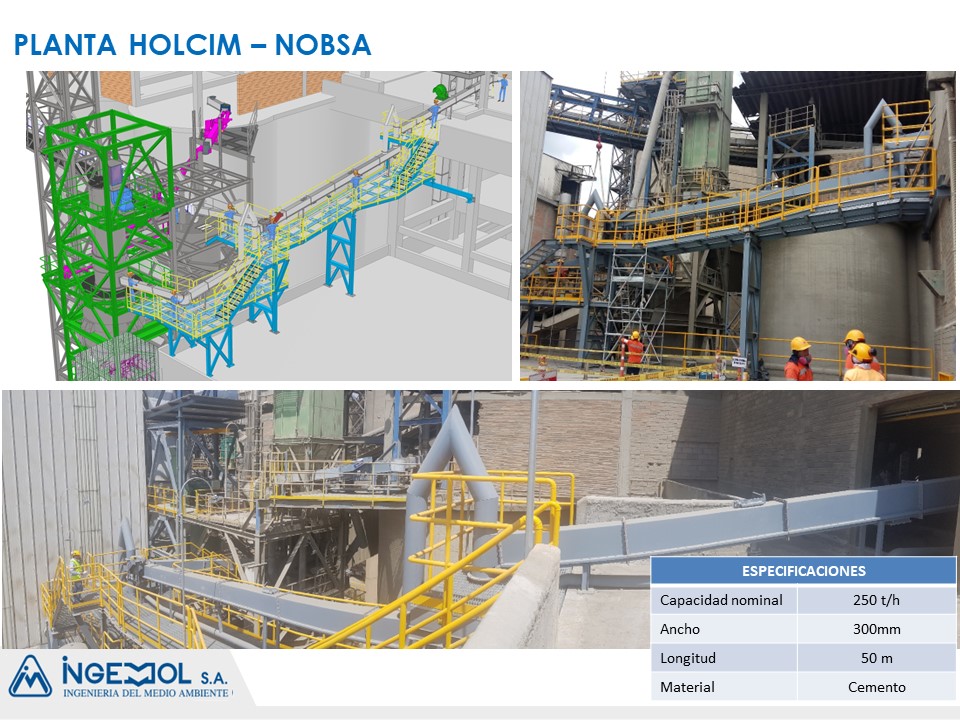

Figura 2. Sistema de transporte de cemento mediante aerodeslizadores https://ingemolsa.com/proyectos-terminados/sistema_transporte_cemento_mediante_aerodeslizadores_planta_holcim_nobsa/

Entre sus ventajas destacan la ausencia de fallos mecánicos, comunes en los tornillos sinfín, debido a la falta de mecanismos en este sistema. Además, se utiliza como cierre en tolvas de cemento, en lugar de otros tipos de compuertas. Para operar, se requieren caudales de aire de 1 a 1,5 m³/min por metro cuadrado de placa porosa, logrando velocidades de transporte de 4 a 6 m/s. Este sistema es capaz de transportar entre 50 y 150 toneladas por hora con conductos de ancho que varían entre 100 y 250 mm, respectivamente.

Os dejo algunos vídeos explicativos:

Referencias:

ACI COMMITTEE 304. Guide for Measuring, Mixing, Transporting, and Placing Concrete. ACI 304R-00.

BUSTILLO, M. (2008). Hormigones y morteros. Fueyo Editores, Madrid, 721 pp.

CALAVERA, J.et al. (2004). Ejecución y control de estructuras de hormigón. Intemac, Madrid, 937 pp.

CORMON, P. (1979). Fabricación del hormigón. Editores Técnicos Asociados, Barcelona, 232 pp.

FERNÁNDEZ CÁNOVAS, M. (2004). Hormigón. 7ª edición, Colegio de Ingenieros de Caminos, Canales y Puertos. Servicio de Publicaciones, Madrid, 663 pp.

GALABRU, P. (1964). Tratado de procedimientos generales de construcción. Obras de fábrica y metálicas. Editorial Reverté, Barcelona, 610 pp.

MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F. (2014). Fabricación, transporte y colocación del hormigón. Apuntes de la Universitat Politècnica de València.

MONTERO, E. (2006). Puesta en obra del hormigón. Exigencias básicas. Consejo General de la Arquitectura Técnica de España, Madrid, 750 pp.

MORILLA, I. (1992). Plantas de fabricación de hormigón y grava-cemento. Monografías de maquinaria. Asociación Española de la Carretera, Madrid.

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3
