En la industria en general, y especialmente en el sector de la construcción, se realizan numerosos trabajos de acabado, reparación y mantenimiento que no requieren la instalación de un andamio fijo. En cambio, resulta más adecuado emplear una torre de trabajo móvil. Estos equipos se ensamblan de manera sencilla y, debido a su capacidad de movilidad, pueden permanecer montados de forma continua y ser almacenados en un lugar apropiado cuando no están en uso.
El desarrollo de las torres móviles de acceso y trabajo tiene sus raíces en dos fuentes principales: en un lado, fabricantes de andamios que innovaron al diseñar andamios prefabricados sin necesidad de anclaje, equipados con cuatro apoyos y ruedas para una movilidad óptima; por otro lado, fabricantes de escaleras incursionaron en la creación de torres móviles de acceso mediante la combinación de escaleras ligeras con marcos de aluminio y ruedas, dando origen a una solución versátil y eficiente para trabajos en altura.
Las torres de trabajo y acceso móviles son estructuras temporales autoestables constituidas por elementos prefabricados, ya sean de tipo marco o multidireccionales. Estas estructuras colaboran de manera conjunta entre sus elementos, lo que las hace altamente versátiles. Pueden utilizarse de manera independiente, sin necesidad de ser ancladas, y gracias a las ruedas pivotantes que se encuentran en sus patas, pueden desplazarse manualmente sobre superficies lisas, firmes y uniformes. Su estabilidad proviene de sus apoyos en el suelo, y en caso necesario, pueden anclarse a una construcción vertical adyacente mediante una barra transversal. La superficie de apoyo para las torres de trabajo móviles debe ser nivelada y sin irregularidades, preferiblemente horizontal o con una inclinación mínima (no más del 1 al 2%, a menos que se usen ruedas con regulación de desnivel), además de estar despejada de objetos. El suelo debe ser sólido y resistente para asegurar un desplazamiento adecuado.
Conforme a la norma UNE-EN 1004-1, las torres móviles se clasifican en dos categorías de carga. La Clase de Carga 2 se caracteriza por una carga uniformemente distribuida de 1,50 kN/m², mientras que la Clase de Carga 3 tiene una carga uniformemente distribuida de 2,00 kN/m².
En su configuración más sencilla, estas torres se apoyan en cuatro ruedas pivotantes equipadas con sistemas de frenado. Los montantes se nivelan mediante husillos de nivelación, garantizando una capacidad de carga adecuada para resistir las fuerzas aplicadas. Además, pueden configurarse con una o varias plataformas de trabajo y escaleras de acceso, según las dimensiones requeridas en el proyecto.
Estas estructuras encuentran aplicaciones en una variedad de contextos, abarcando inspecciones, tareas de ejecución rápida y operaciones que no demandan un gran almacenamiento de materiales, sino el uso inmediato de una cantidad limitada de ellos. Entre estas actividades se incluyen instalaciones eléctricas, albañilería, pintura, limpieza de cristales, carpintería, trabajos en tejados, revestimientos, enyesados, saneamiento y pequeñas obras de rehabilitación de fachadas, entre otros.

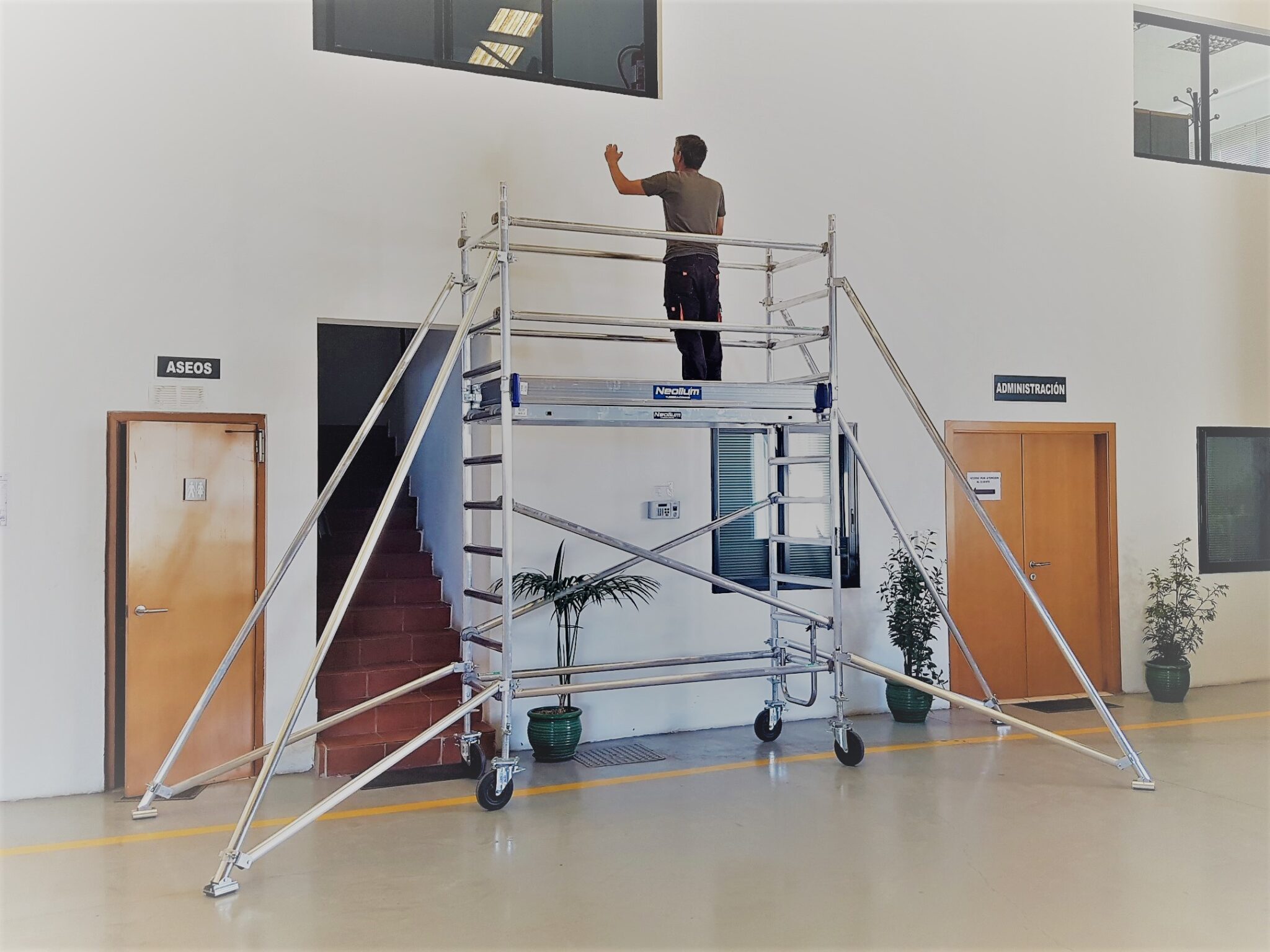

En la industria en general, se emplean para tareas de mantenimiento en alturas, en proyectos de construcción industrial y en otros contextos que requieren un andamio ligero, al mismo tiempo que proporciona una superficie de trabajo cómoda y una capacidad de carga específica. Estos andamios suelen tener alturas que oscilan entre 2,5 m y 12 m en interiores, donde no están expuestos al viento, como en el interior de naves industriales, y entre 2,5 m y 8 m en exteriores, donde las condiciones de viento pueden ser un factor a considerar.
Las plataformas de trabajo pueden ser de madera contrachapada con marcos de aluminio o metálicas antideslizantes. En caso de tener el pavimento perforado, la apertura máxima de los intersticios no debe superar los 25 mm. Además, deben estar equipadas con garras de encaje que cuenten con un seguro antidesmontaje para evitar que el viento las pueda levantar. Algunas de estas plataformas también disponen de una trampilla abatible para facilitar el acceso. En cuanto a la estructura de los andamios, esta debe estar conformada por tubos de aluminio o acero, que pueden estar pintados o galvanizados, con un diámetro de 48 mm. Es esencial que los materiales estén en perfecto estado, sin ninguna anomalía que pueda afectar a su rendimiento, como deformaciones en los tubos, madera agrietada en los rodapiés, o garras defectuosas, entre otros.
Estos equipos de trabajo deben construirse de acuerdo con la norma UNE-EN1004-1. Las torres móviles de acceso y trabajo deben consistir en una estructura de un solo módulo y estar diseñadas para facilitar el montaje, modificación y desmontaje sin requerir el uso de equipos de protección individual contra caídas. Además, solo se permite una plataforma de trabajo en cada torre móvil, donde la plataforma superior debe ser exclusivamente una plataforma de trabajo, mientras que las plataformas inferiores se consideran plataformas intermedias, con la posibilidad de convertirse en plataformas de trabajo si se les añade protección lateral, incluyendo un rodapié. Las distancias entre las plataformas de trabajo, donde la distancia desde la base hasta el primer piso debe ser igual o menor a 3,40 m, y la distancia entre plataformas sucesivas debe ser igual o menor a 2,25 m . Asimismo, la superficie de la base, cuando esté presente, no debe ubicarse a más de 0,60 m del suelo.
Entre los componentes más relevantes de este tipo de andamio, se encuentran los siguientes:
- Rueda pivotante: es una rueda giratoria que se encuentra asegurada en la base de un elemento, permitiendo la movilidad de la torre. Esta rueda está equipada con un sistema de bloqueo o freno. Las ruedas deben estar firmemente unidas a la estructura, evitando cualquier posibilidad de desprendimiento accidental. Estas ruedas pueden ser de acero macizo, material plástico u otro similar, y se les permite estar recubiertas con una banda de goma para prevenir daños en las superficies de uso.
- Pata regulable: parte integrada en la estructura que se utiliza exclusivamente para nivelar una torre cuando se encuentra en un terreno irregular o en pendiente. Esta pata está equipada con una rueda pivotante.
- Elemento de anclaje: medio empleado para reforzar la estructura. Usualmente, se emplea una barra o un perfil hueco tubular dispuesto transversalmente. Un extremo de este elemento se conecta a la torre, mientras que el otro se fija a una pared o estructura vertical cercana. De esta manera, proporciona una restricción compresiva que previene el posible vuelco de la torre debido a fuerzas horizontales que actúen sobre ella.

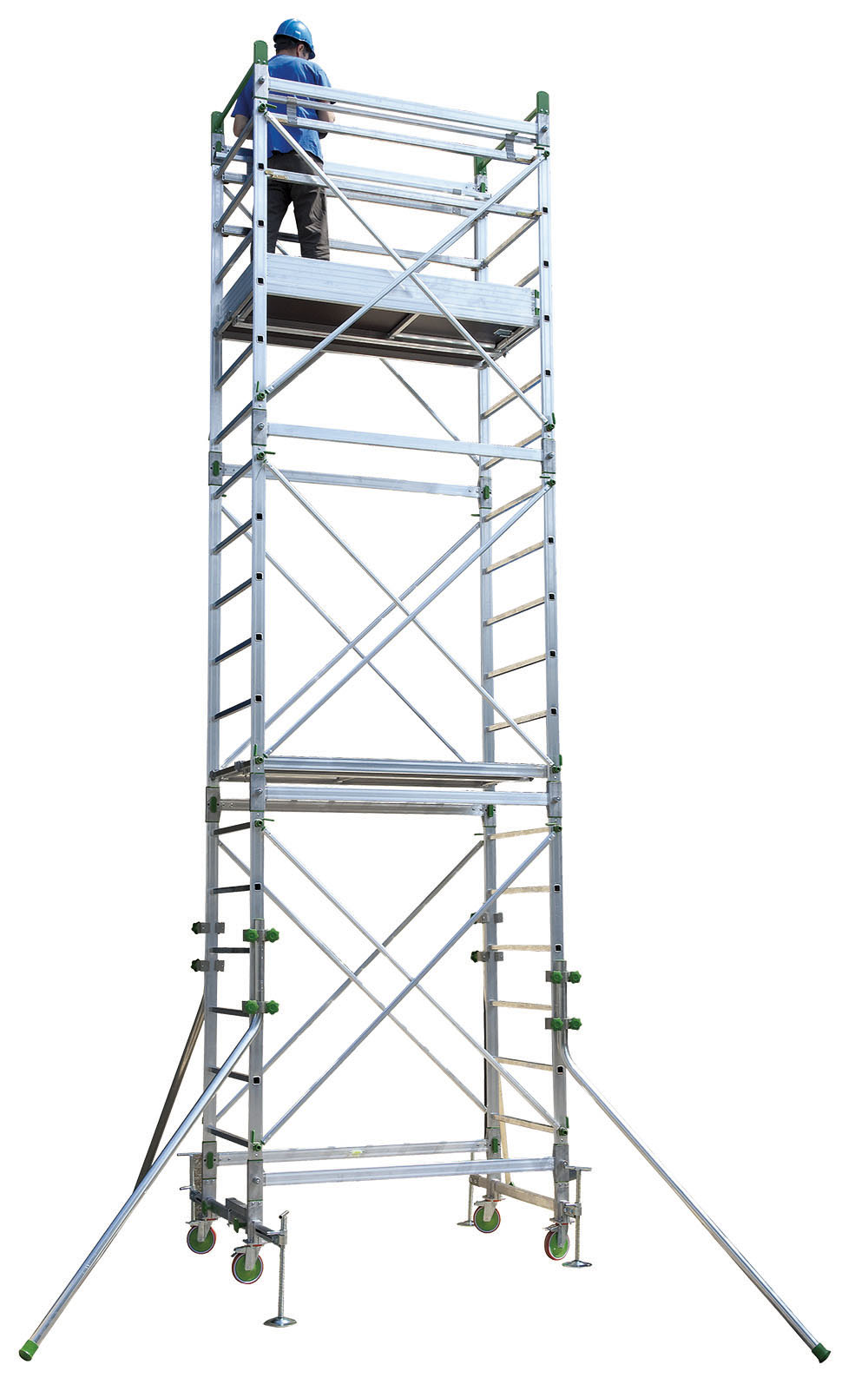

- Estabilizadores y puntales inclinados: son componentes que posibilitan la extensión de la altura de la torre y, en algunos casos, pueden estar equipados con ruedas. Se conectan a los montantes de la estructura mediante grapas y deben ser diseñados como elementos esenciales de la estructura principal. Además, deben contar con mecanismos de ajuste que garanticen un contacto firme con el suelo.
- Plataforma de trabajo: compuesta por una superficie circundada por barandillas, barras intermedias y rodapiés. Su longitud recomendada puede variar entre 1 m como mínimo y hasta 3 m, con una anchura mínima de 0,60 m. Se exige una altura libre mínima entre pisos de 1,90 m y una capacidad de carga mínima de 150 kg/m², junto con una indicación clara de la carga máxima permitida. Esta plataforma se construye sobre una estructura metálica de acero o aluminio, que sostiene una chapa o contraplacado como superficie de trabajo. Para garantizar la seguridad, se requiere que la plataforma esté rodeada en los cuatro lados por una barandilla de al menos 90 cm de altura, aunque se sugiere una altura de 1 m ± 50 mm. Además, debe incluir una barra intermedia a una altura mínima de 0,45 m y un rodapié de al menos 0,15 m de altura. Es importante destacar que los elementos de las barandillas de seguridad no deben ser extraíbles, excepto mediante una acción intencionada directa.

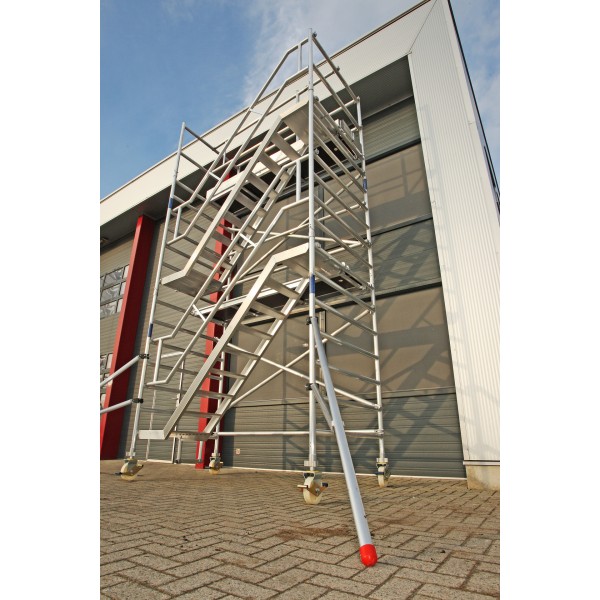

- Medios de acceso: el acceso a las plataformas de trabajo se efectúa desde el interior mediante los marcos estructurales diseñados para ello o a través de escaleras, ya sean de tramos, escalones o escalas de progresión vertical o inclinada. Estos medios de acceso deben cumplir con requisitos generales esenciales, como estar firmemente asegurados a la estructura para evitar desprendimientos accidentales, no apoyarse en el suelo, mantener una distancia máxima desde el suelo hasta el primer escalón de 0,4 m (o 0,6 m si el primer escalón es un piso) y no exceder los 4 m entre niveles de trabajo. Además, la distancia entre los peldaños debe ser uniforme en todos los tramos de las escaleras, y los peldaños deben contar con superficies antideslizantes para garantizar la seguridad.
- Trampillas de acceso: deben ser abatibles y cumplir con dimensiones mínimas de 0,40 m de ancho por 0,60 m de largo, aunque se recomienda una anchura de 0,50 m en la práctica. Además, es fundamental que estas trampillas cuenten con un mecanismo de cierre automático de seguridad y se abran de manera que no obstruyan el paso. Después de utilizarlas para ascender o descender, es necesario cerrarlas de inmediato.
El uso de andamios y torres móviles se ve influenciado por diversos factores cruciales. Las condiciones meteorológicas, como fuertes vientos, lluvia o nieve, pueden limitar su utilización de manera segura, representando un riesgo para los trabajadores. La estabilidad de estos andamios, especialmente en torres móviles, es una prioridad fundamental, y en la mayoría de los casos, sobre todo a alturas considerables, requieren ser anclados a la pared para garantizar la seguridad en el trabajo. Además, es esencial contar con una superficie de apoyo adecuada, lo que a menudo implica la presencia de estabilizadores o anclajes a la pared, junto con la necesidad de que esta superficie esté nivelada y libre de obstáculos. Algunos andamios incorporan husillos reguladores que permiten sortear desniveles comunes, como aceras o bordillos, obstáculos típicos en trabajos en fachadas, por ejemplo.
En las torres de trabajo móviles, los principales riesgos incluyen caídas a diferentes niveles debido a montajes incorrectos, falta de seguridad en las plataformas, acceso inadecuado, vuelcos, rotura de plataformas y alteraciones en las trampillas de acceso. También existe el peligro de derrumbe debido a problemas en la superficie de apoyo, deformaciones o montajes deficientes, así como riesgos de caídas de materiales. La proximidad a líneas eléctricas y caídas al mismo nivel por falta de orden, golpes o sobreesfuerzos también son factores de riesgo. Es fundamental tomar medidas preventivas para mitigar estos peligros y garantizar la seguridad en el trabajo en torres de trabajo móviles.
Referencias:
- ARCENEGUI, G.A. (2005). Disposiciones mínimas de seguridad y salud en la utilización de andamios (I y II). Revista del Colegio de Aparejadores y Arquitectos Técnicos de Alicante.
- FUENTES GINER, B.; MARTÍNEZ BOQUERA, J.J.; OLIVER FAUBEL, I. (2001). Equipos de obra, instalaciones y medios auxiliares. Editorial UPV. Ref.: 2001-700.
- YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3
- YEPES, V. (2024). Estructuras auxiliares en la construcción: Andamios, apeos, entibaciones, encofrados y cimbras. Colección Manual de Referencia, serie Ingeniería Civil. Editorial Universitat Politècnica de València, 408 pp. Ref. 477. ISBN: 978-84-1396-238-2
