Compactación por hidrovoladura

La compactación por hidrovoladura (“hydroblasting“) es una técnica de mejora que es diferente de la compactación clásica por explosivos, aunque de diseño similar. En primer lugar, el agua se introduce en el terreno y luego se detonan explosivos en profundidad. Es una técnica que se ha demostrado eficaz en el tratamiento de suelos colapsables tipo loess en Bulgaria.

El procedimiento constructivo se desarrolla en tres fases (Bielza, 1999):

  • En primer lugar, se inunda el suelo hasta que sobrepasa su Límite Líquido. Para ello se excavan zanjas de 20 a 40 cm de anchura y 4 a 5 m de profundidad alrededor del área a tratar (Figura 1). Con este drenaje se evita inundar las capas superiores del terreno adyacente. Esta inundación se realiza en varios días y se ayuda por drenes separados unos metros de las barrenas de los explosivos. Los cartuchos superiores quedan a solo 500-700 mm por debajo de la parte superior de cada perforación.
  • A continuación se colocan las cargas en barrenos separados entre 3 y 6 m, procediéndose a continuación a la voladura. Las cargas se detonan por separado en cada barreno, con intervalos entre las explosiones de al menos un minuto.
  • Por último, se consolida el suelo tras la salida inmediata y drenaje posterior del agua intersticial.

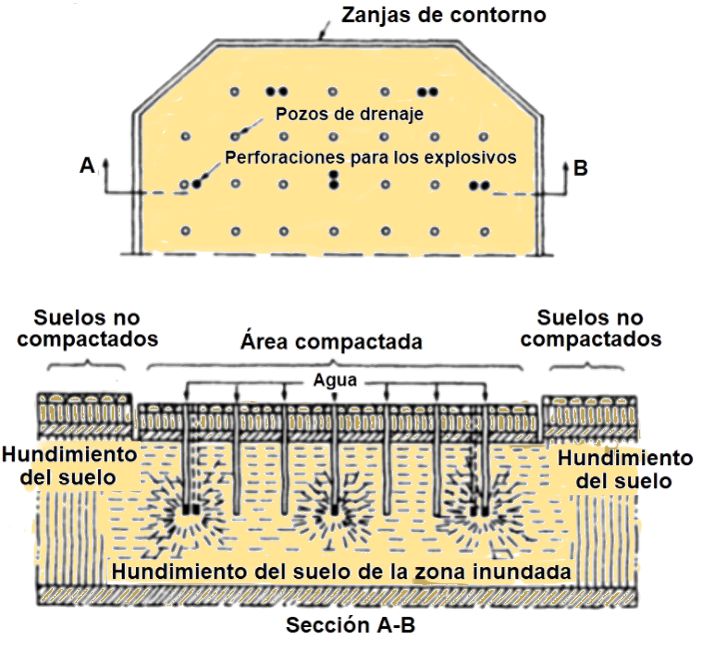

Figura 1. Compactación de suelos colapsables no saturados por hidrovoladura (Bell, 1993)

Inmediatamente después de la voladura, la superficie del suelo se levanta y se fractura. El aire y el agua escapan por las aberturas que aparecen en la superficie. Este efecto puede durar desde minutos a horas. Ocurre primero un asentamiento inicial y luego otro continuo durante algún tiempo. Como la compactación del metro superior es escasa, hay que compactarla con un compactador vibratorio pesado.

La diferencia fundamental entre la compactación por explosivos y la hidrovoladura se encuentra en el momento en que tiene lugar el asiento. Con los explosivos, la totalidad de la compactación ocurre durante la explosión. Sin embargo, en la hidrovoladura, los asientos ocurren durante todo el proceso: tanto en la inundación como en la explosión y posteriormente durante la consolidación.

Bell (1993) informa que la velocidad de compactación conseguida mediante hidrovoladura es unas 12 veces más rápida que una simple inundación de un loess, siendo su grado de compactación 3 o 4 veces superior. Asimismo, el suelo consigue una compactación uniforme, con una disminución de la porosidad entre un 33% y un 50%.

REFERENCIAS:

  • BIELZA, A. (1999). Manual de técnicas de tratamiento del terreno. Ed. Carlos López Jimeno. Madrid, 432 pp.
  • BELL, F.G. (1993). Engineering Treatment of Soils. Ed. E & FN Spon, Londres.
  • LÓPEZ JIMENO, C. et al. (1995). Manual de perforación y voladuras de rocas. Instituto Tecnológico Geominero de España.
  • YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.
  • YEPES, V. (2021). Procedimientos de construcción para la compactación y mejora del terreno. Colección Manual de Referencia, 1ª edición. Editorial Universitat Politècnica de València, 426 pp. Ref. 428. ISBN: 978-84-9048-603-0.
