Ecuación de Euler-Eytelwein: tensión de la correa en una polea

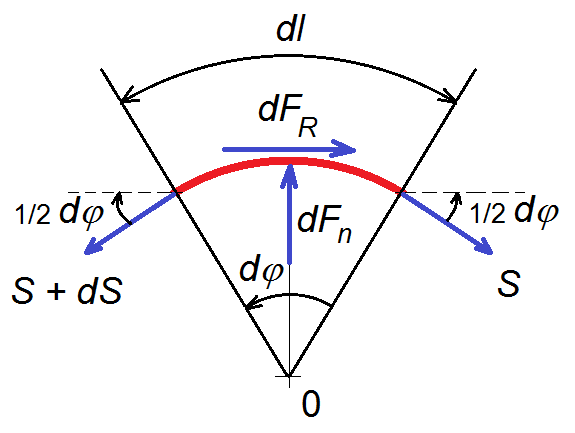

Mecanismos tales como el freno de cinta o las bandas transportadoras utilizan el rozamiento entre la correa y el disco sobre el que giran. La tensión fundamental que describe la tensión de la correa sobre una polea se denomina ecuación de Euler-Eytelwein.

A continuación os paso la demostración de esta ecuación y la resolución de un problema. Son apuntes sobre este tema que suelo impartir a mis estudiantes de la asignatura de Procedimientos de Construcción. Además, os dejo un vídeo de canalfdet para obtener las condiciones de carga que sacan a un sistema del equilibrio. Espero que todo os sea de interés.

Descargar (PDF, 196KB)

El vídeo es el siguiente:

Referencias:

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Resistencia a fricción contra deslizamiento del apoyo de una cimbra

Figura 1. Resistencia de fricción contra deslizamiento. Fuente: EN 12812

Los pequeños detalles son los que, en ocasiones, provocan accidentes o problemas importantes en una obra. En este post vamos a comentar brevemente cómo evitar en el cálculo estructural de una cimbra el deslizamiento local del apoyo. Se trata de una comprobación sencilla que vamos a describir siguiendo las indicaciones de la norma UNE-EN 12812 “Cimbras. Requisitos de comportamiento y diseño general”.

La forma de evitar el deslizamiento local de la cimbra se puede realizar confiando en la fricción, mediante un dispositivo mecánico, o por la combinación de ambos. Para este último caso, se debería garantizar que actúan tanto la resistencia a fricción como el dispositivo mecánico de forma conjunta. Téngase en cuenta que la rigidez del dispositivo mecánico y cualquier tolerancia u holgura pueden retrasar el trabajo conjunto.

Para que la resistencia a fricción Rf,d sea suficiente, debe superar al valor de cálculo de la fuerza paralela al plano de apoyo que conduce al deslizamiento, Fd (véase la Figura 1).







Rf,d se calcula de la siguiente forma:

donde:

Los coeficientes de rozamiento dependen de la combinación de materiales. En la siguiente tabla aportada por la norma UNE-EN 12812 se sugieren algunos valores que pueden modificarse si se disponen de datos más reales realizados por experimentación para un caso particular.
