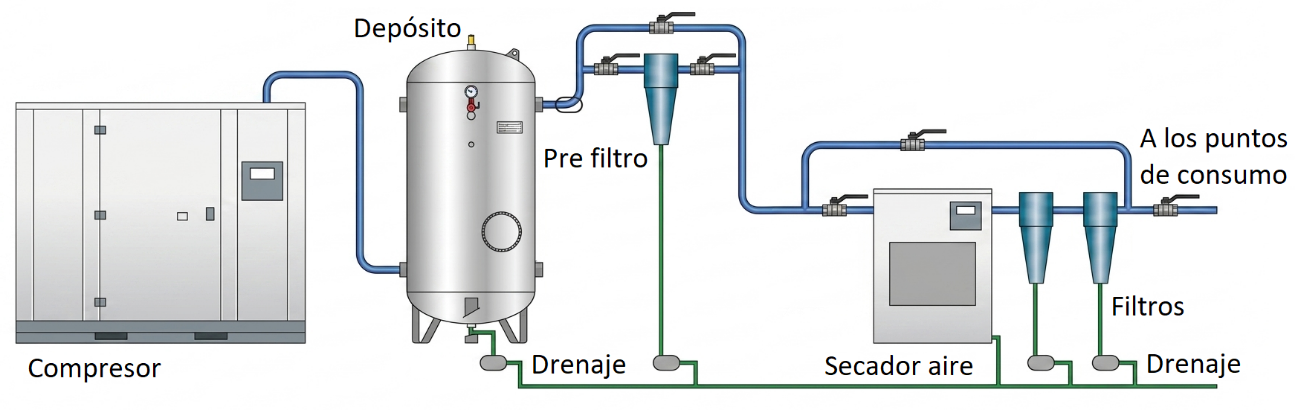

Una instalación de aire comprimido incorpora uno o varios depósitos acumuladores, habitualmente denominados calderines, cuyo tamaño se adapta a la capacidad del compresor, al sistema de regulación, a la presión de trabajo y a las variaciones en el consumo de la obra o de la planta.

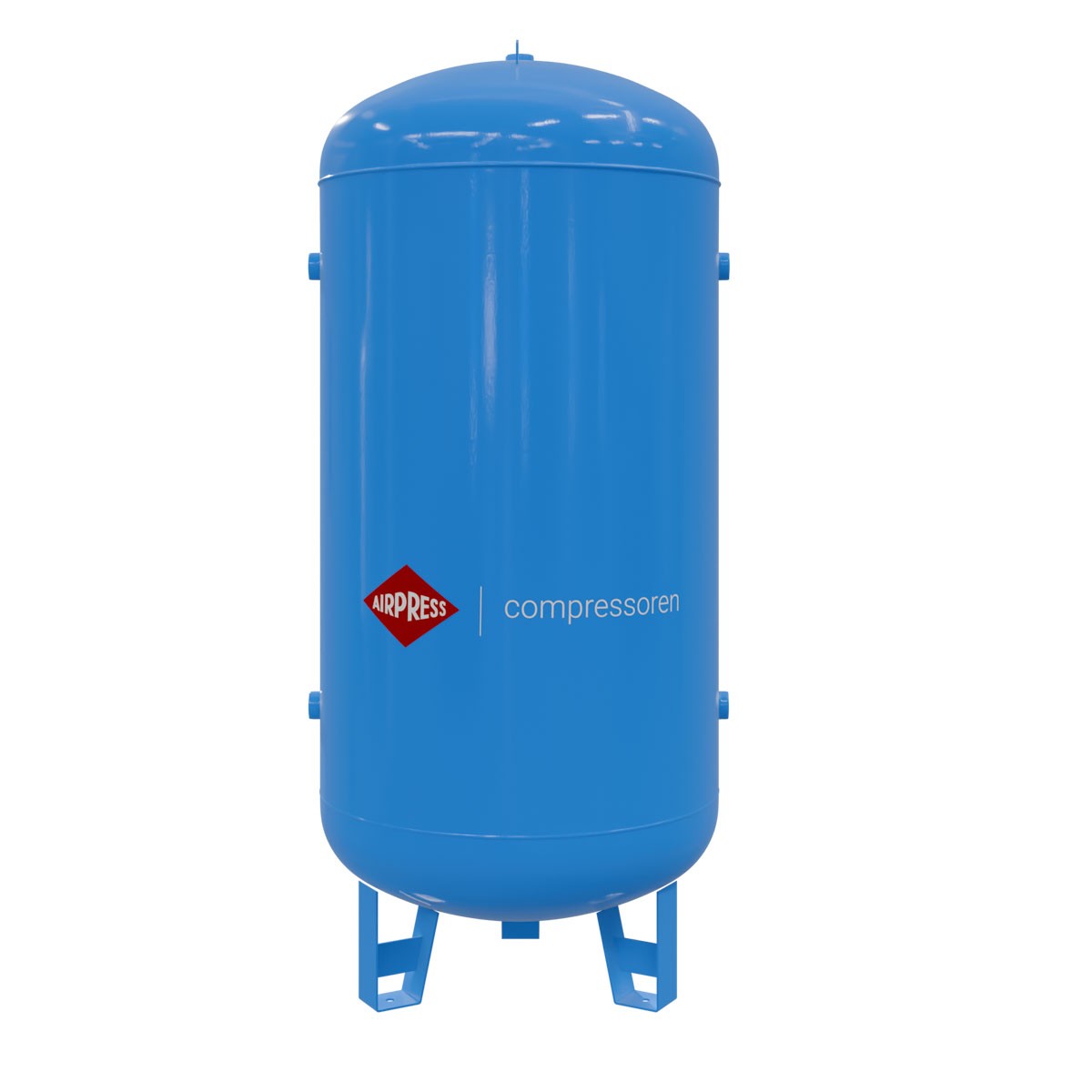

El depósito, que consiste en un cilindro de acero en disposición horizontal o vertical, se diseña conforme a lo establecido en el reglamento de equipos a presión y sus instrucciones técnicas complementarias, lo que implica el cálculo de espesores, la realización de pruebas de presión, la ejecución de soldaduras homologadas y la elaboración de la documentación necesaria para su puesta en servicio.
Los depósitos se dotan de manómetro, válvulas de seguridad frente a sobrepresión, puerta de registro para inspección interior y grifo de purga situado en el punto más bajo, destinado a evacuar el agua condensada, el aceite y las partículas sólidas acumuladas en el fondo.
Las funciones principales del depósito de almacenamiento son las siguientes: almacenar aire comprimido para atender demandas que superen momentáneamente la capacidad del compresor; contribuir al enfriamiento del aire y facilitar la eliminación de humedad residual mediante purgas; igualar las variaciones de presión en la red y amortiguar las pulsaciones de caudal propias de los compresores alternativos; y regular las demandas punta, evitando arranques y paradas frecuentes del compresor con la consiguiente reducción del consumo energético. De forma orientativa, se recomienda un volumen de acumulación de entre 6 y 10 litros por cada litro por segundo de caudal del compresor, según la estabilidad requerida por la instalación.
La capacidad del depósito V, expresada en metros cúbicos, puede calcularse en función del caudal aspirado Q del compresor, expresado en metros cúbicos por minuto: V=0,5·√Q
Os dejo un vídeo explicativo. Espero que os resulte de interés.
Referencias:
YEPES, V.; MARTÍ, J.V. (2017). Máquinas, cables y grúas empleados en la construcción. Editorial de la Universitat Politècnica de València. Ref. 814. Valencia, 210 pp.
