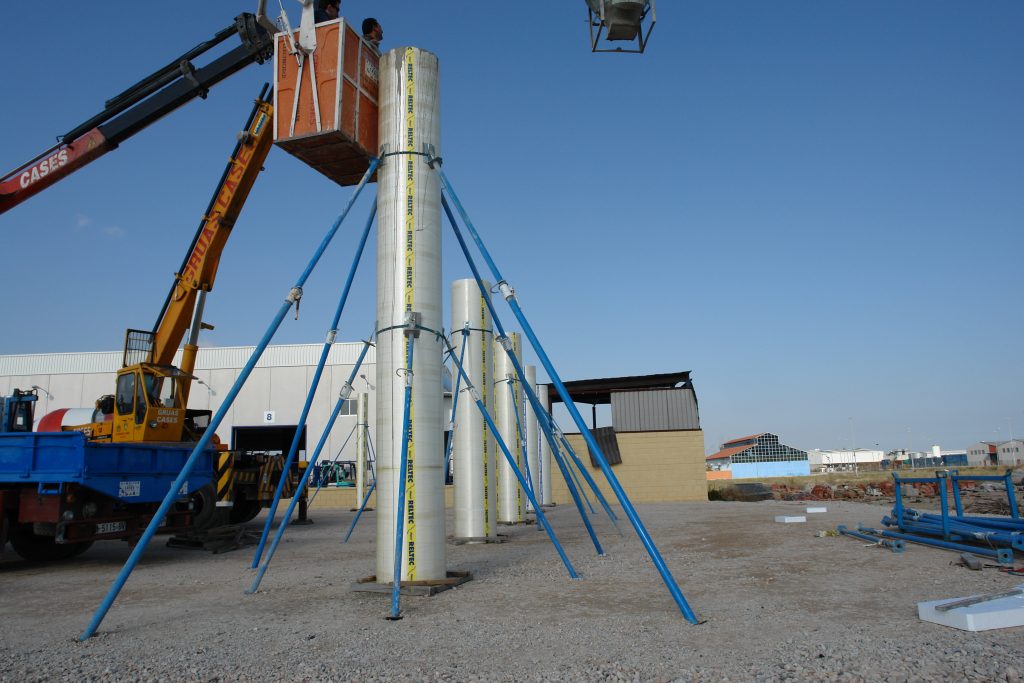

Los encofrados desechables de cartón son la elección ideal para la construcción de columnas y pilares, especialmente cuando tienen forma redonda, aunque también sirven para formas cuadradas o rectangulares (Figura 1). Están disponibles en una amplia variedad de diámetros, que van desde 150 hasta 1300 mm, y alturas que oscilan entre 3 y 12 m, presentando un espesor de 9 mm.
Su creciente popularidad en el ámbito de la construcción se debe a la excelente calidad del acabado que proporcionan. Existen dos tipos de acabado interior: el estándar, que muestra una espiral inherente a la fabricación del encofrado, y el liso, donde el interior está revestido con bandas de K.A.P. (papel Kraft, aluminio y polietileno) para evitar juntas, logrando así una superficie completamente lisa en el pilar.
El desencofrado es un proceso rápido, con un tiempo promedio de un minuto, y permite realizar ajustes mediante simples cortes y adiciones con un serrucho y cinta adhesiva. Además, su ligereza facilita su manipulación sin esfuerzo, pudiendo manejarse el molde por una persona y sin ayuda de grúas. Los encofrados desechables pueden dejarse en su lugar durante un período prolongado para facilitar el curado y el aumento de la resistencia del concreto antes de su remoción.
En cuanto a las opciones disponibles, destacan:
- “Gran diámetro”: una serie de encofrados circulares desechables diseñados para diámetros de 650 a 1500 mm.
- “Cuadrado”: un sistema de encofrado para pilares con secciones cuadradas o rectangulares, obtenido mediante la combinación de un contramolde exterior cilíndrico y un molde interior de poliestireno expandido. La altura estándar es de 3 o 4 m, y las secciones pueden ser de cualquier combinación, desde 200 hasta 1000 mm. El aislamiento térmico del encofrado permite que el hormigón fragüe con su propia humedad.
Una de las cualidades más sobresalientes es el acabado pulido de las superficies y la ausencia de uniones, lo que garantiza resultados estéticos muy atractivos y de alta calidad. No obstante, uno de los inconvenientes es que, en ciertos casos donde el soporte quedará visible, puede dejar una línea en espiral marcada en la superficie.
Para garantizar la calidad del hormigonado, es esencial retirar cuidadosamente el encofrado en el área correspondiente, rompiendo el molde a lo largo de su generatriz, para así detectar posibles defectos en el hormigón. Luego de esta comprobación, se recomienda volver a fijar el encofrado con alambre o cinta de embalar para prevenir cualquier daño durante la ejecución de la obra.
Entre los fallos que pueden surgir al utilizar este tipo de encofrados, se destacan los siguientes:
- Si el acabado interior es de plástico, cualquier corte en la lámina puede provocar que el hormigón se filtre entre la lámina y el revestimiento exterior. Por tanto, es fundamental evitar dañar el interior al insertar el molde entre las armaduras.
- En el caso de los revestimientos interiores hechos de cartón plastificado, el problema suele ser su adherencia puntual al hormigón. Ocasionalmente, el molde puede deformarse si se golpea durante el almacenamiento en obra, lo que se reflejará en el soporte hormigonado.
- Es imprescindible asegurarse de que los moldes estén limpios en su interior, sin restos de ningún tipo.
En conclusión, los encofrados de cartón son una opción popular para la construcción de columnas y pilares debido a su excelente acabado. Sin embargo, es importante tomar precauciones para evitar posibles problemas durante el proceso de hormigonado. Con un manejo adecuado y verificaciones oportunas, se pueden obtener resultados sobresalientes con este tipo de encofrados.
Os dejo algunos vídeos sobre este tipo de encofrado. Espero que os sean de interés.
Referencias:
- PEURIFOY, R.L. (1967). Encofrados para estructuras de hormigón. McGraw-Hill y Ediciones Castillo, Madrid, 344 pp.
- RICOUARD, M.J. (1980). Encofrados. Cálculo y aplicaciones en edificación y obras civiles. Editores Técnicos Asociados, S.A. Barcelona, 312 pp.
- YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3
- YEPES, V. (2024). Estructuras auxiliares en la construcción: Andamios, apeos, entibaciones, encofrados y cimbras. Colección Manual de Referencia, serie Ingeniería Civil. Editorial Universitat Politècnica de València, 408 pp. Ref. 477. ISBN: 978-84-1396-238-2
