Drenaje de excavaciones mediante bombeos superficiales y sumideros

Figura 1. Sumidero para bombeo superficial. https://www.ferrersl.com/noticias/proyectos-servicios/sistema-de-bombeo-tipo-sumidero/

Un sumidero o pozo abierto (sump pit) es un foso en el que el agua se acumula antes de ser evacuada mediante un bombeo superficial (sump pumping). El sumidero se encuentra a un nivel más bajo que el terreno circundante para que el agua fluya a él por gravedad. Con estos bombeos no se provoca un descenso de la capa freática tal que permita la excavación en seco, sino que provoca la escorrentía del agua hasta alcanzar los sumideros. El agua bombeada se evacua hacia un canal de desagüe o a una conducción de drenaje. Debe eliminarse en la medida de lo posible la arena en suspensión, pues no solo ensucia las conducciones, sino que dificulta la circulación del agua.

El bombeo superficial recibe también el nombre de agotamiento ordinario. Se trata del sistema más sencillo de drenaje, económico y muy efectivo para abatimientos pequeños del nivel freático. El diseño y montaje de los bombeos superficiales se limita a preparar puntos o zanjas drenantes que concentren y faciliten el flujo del agua. Sin embargo, es su menor impacto económico el que hace que se extrapole su uso a situaciones inapropiadas, con resultados desfavorables, demoras de plazo, accidentes y posibles daños.

En efecto, la ejecución del sumidero no es aplicable en suelos granulares, puesto que su estabilidad es prácticamente nula y de riesgo alto una vez se atraviesa la capa freática, por lo que con los medios básicos y usuales a pie de obra, no es posible su implantación. Por eso solo se plantea el sistema con descensos muy pequeños del nivel freático, en el entorno de 2 m en suelos de moderada estabilidad.

Con excavaciones de alturas algo mayores, se requiere cierta cohesión del terreno para ejecutar taludes estables dentro de la parcela a vaciar. Por tanto, el bombeo abierto desde el fondo de la excavación no podrá ser utilizado en arenas, limos, arcillas limosas, o en cualquier situación en la que el agua pueda producir sifonamiento, levantamiento del fondo o inestabilidad de los taludes de la excavación.

Además, también pueden provocar problemas de desestabilización debido a la pérdida de finos del terreno circundante, así como a la elevación de las presiones efectivas y los consiguientes movimientos y asientos del terreno contiguo. Asimismo, el agua evacuada puede presentar una elevada carga de sedimentos que pueden provocar problemas medioambientales en el punto de vertido. Se pueden reducir los arrastres de finos minimizando la velocidad del flujo y colocando filtros y depósitos de decantación (areneros) a lo largo de la red de drenaje, en su caso. El arrastre de finos provocado por los agotamientos, puede también reducirse por medio de drenes de material filtrante colocados al pie de los taludes de la excavación.

Figura 2. Esquema de sumidero y bomba de achique para pequeñas excavaciones, basado en Powers (1992).

Los sumideros se plantean distribuidos a lo largo del perímetro de la excavación. Son excavaciones puntuales, de profundidades inferiores a unos 4 m, donde se dispone un árido que actúe de filtro y de una tubería metálica ranurada, de unos 450 mm, que permite alojar equipos de bombeo sumergibles de achique, de potencias de hasta 15 CV, capaces de elevar en torno a 40 l/s. Los áridos del prefiltro tienen un tamaño próximo a 15 mm y el ranurado del tubo, en el entorno de paso de 8 mm. El sumidero se debe profundizar a medida que progresa la excavación. Una vez alcanzada la profundidad definitiva debe recubrirse la solera con grava si el terreno es de grano fino y se prevé una larga utilización para evitar la posible succión de arenas.

Las bombas más utilizadas son las de membrana y las centrífugas. Estas bombas, que trabajan con rendimientos del 60-80 %, deben tener potencia suficiente para aspirar e impulsar con cierto margen, el caudal de agua mezclada de arenas y limos. Si la profundidad de la excavación supera la altura práctica de aspiración de la bomba (unos 5 m), la bomba debe quedar por debajo de la superficie del terreno y lo más próxima al nivel freático. En este caso es mejor utilizar bombas sumergibles, con lo cual ya no tiene importancia la altura de aspiración, mientras que la impulsión solo depende de la potencia del motor.

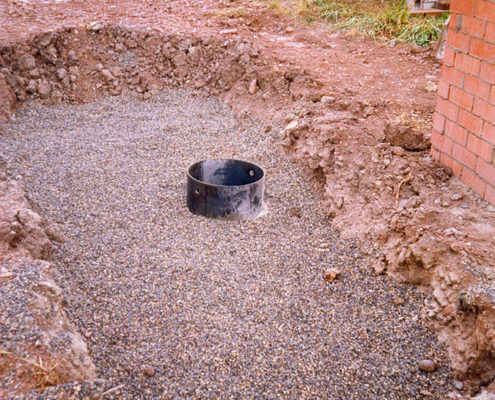

Figura 3. Aspecto del sumidero una vez colocado el material filtrante alrededor del tubo ranurado. https://www.ferrersl.com/noticias/proyectos-servicios/sistema-de-bombeo-tipo-sumidero/

La limpieza y el mantenimiento de los sumideros son tareas continuas. El sedimento se acumula en la parte superior de la grava y debe ser removido periódicamente, especialmente después de las lluvias. Si el sedimento se introduce en la grava que sirve de filtro, obstruyéndola, se debe reemplazar con grava limpia.

Os dejo un Polimedia explicativo sobre este tema. Espero que os sea de interés.

En este vídeo, cortesía de FERRER, S.L., se puede observar este sistema de bombeo superficial.

REFERENCIAS:

  • POWERS, J.P. (1992). Construction dewatering: New methods and applications. Ed. Wiley et al., New York.
  • PREENE, M.; ROBERTS, T.O.L.; POWRIE, W., DYER, M.R. (2004). Groundwater control: design and practice. CIRIA C515, London.
  • TOMLINSON, M.J. (1982). Diseño y construcción de cimientos. URMO, S.A. de Ediciones, Bilbao, 825 pp.
  • YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.
  • YEPES, V. (2021). Procedimientos de construcción para la compactación y mejora del terreno. Colección Manual de Referencia, 1ª edición. Editorial Universitat Politècnica de València, 426 pp. Ref. 428. ISBN: 978-84-9048-603-0.
