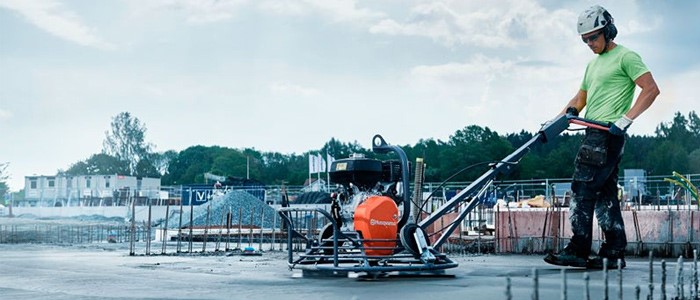

Una fratasadora de hormigón es una máquina que se utiliza para conseguir una superficie lisa, densa y nivelada en un pavimento de hormigón. El fratasado mecánico, a diferencia del manual, ofrece resultados altamente efectivos en soleras que demandan una superficie final de alta calidad. Al girar la estrella con las paletas, se realiza el fratasado del hormigón casi fraguado, expulsa el agua y el aire hacia la superficie, logrando una compactación que sella los poros y cierra la superficie. El resultado es una superficie densa, dura, resistente al desgaste y con una reducción de polvo. Con un acabado tan pulido como el terrazo, estas superficies son ideales para usos industriales. Además, no requieren una capa intermedia para la aplicación de pavimentos plásticos, linóleo o parqué en edificaciones. Este proceso también reduce los costes de mano de obra, ya que una máquina puede fratasar hasta 450 m² de solera en una sola jornada de trabajo.
Una alisadora rotativa o fratasadora está compuesta por un motor que se ubica en el centro de gravedad de las palas o hélices para proporcionar así más estabilidad y equilibrio. Cuentan con un embrague accionado desde el manillar por el operador. Este embrague, conocido como «de hombre muerto», permite detener instantáneamente las paletas sin apagar el motor. Además, la máquina incluye una reductora y un brazo o manillar para su manejo. La fratasadora cuenta con una estructura de tres o cuatro brazos, denominada «estrella», donde se montan las paletas de fratasado. Estas paletas están rodeadas por un anillo de protección fijo, construido en tubo de acero, que permite trabajar cerca de las paredes y previene accidentes. Estas máquinas cuentan con un control de inclinación de las paletas, preferiblemente ubicado en la empuñadura. Se utilizan dos tipos de paletas: unas anchas para la preparación, que eliminan las irregularidades, y otras más estrechas para el acabado o pulido. En algunos casos, en lugar de las paletas de preparación, se emplea un disco de allanar seguido de las paletas de acabado. El diámetro exterior de las paletas varía entre 90 y 112 cm, y su velocidad de giro oscila entre 0,8 y 2,7 Hz.
El alisado se realiza cuando el hormigón está lo suficientemente firme como para que el paso de una persona no deje huellas perceptibles, o mediante la «regla de la mano»: si al presionar la palma de la mano sobre el hormigón este no se adhiere, la superficie está lista para el fratasado. Si se ha utilizado un tratamiento de vacío, el fratasado se realiza de inmediato; de lo contrario, es necesario esperar de 3 a 4 horas después del paso de la regla vibrante.
Primero, se utiliza la máquina con las paletas anchas o de preparación en posición completamente horizontal, lo que permite expulsar el agua y el aire hacia la superficie y sellar los poros. Una vez finalizada esta fase, se deja que la superficie se endurezca nuevamente, y luego se pasa la máquina con las paletas estrechas o de acabado, ajustando su inclinación hasta lograr la superficie plana deseada.

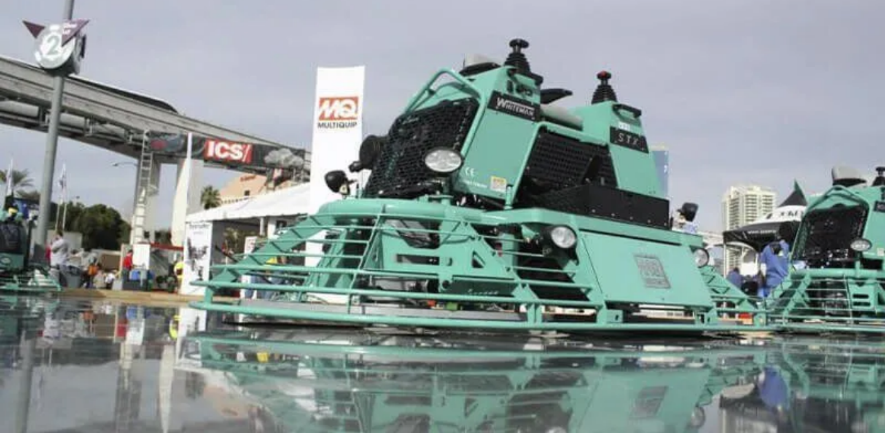

El operario controla la máquina presionando la barra de mando para moverla hacia la derecha, la izquierda, hacia delante o hacia atrás. Si se realiza un refratasado, aproximadamente de 15 a 30 minutos después de terminar, se mejora aún más la resistencia al desgaste. Para aumentar la eficiencia, especialmente en grandes superficies como carreteras o pistas, se ha desarrollado una fratasadora con tres rotores que permite al operario trabajar sentado y alcanzar un rendimiento superior a los 1200 m² por hora con un solo mando. En edificación, este método puede eliminar la necesidad de una capa superior de igualación de mortero cuando se aplican parqués o moquetas.
![](http://victoryepes.blogs.upv.es/files/2024/08/Fratasadora-2.png)
Según su sistema de guiado, se pueden distinguir dos tipos de fratasadoras:

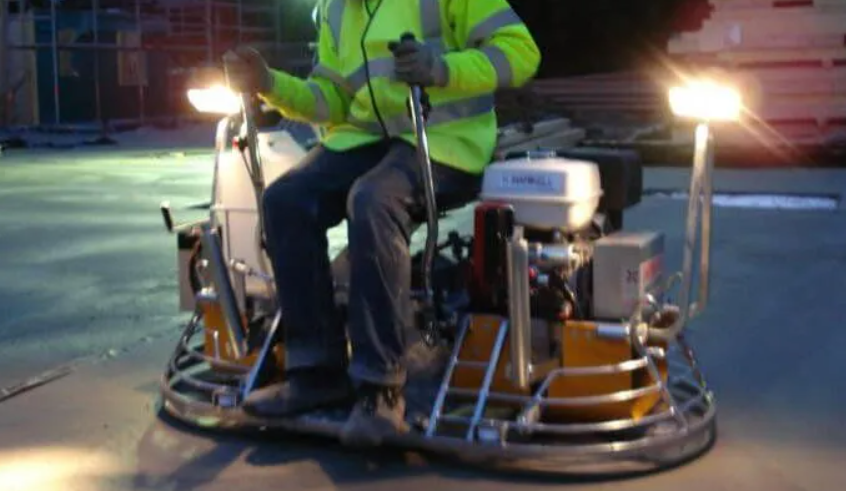

- Fratasadora de hormigón doble: Esta fratasadora, operada por un trabajador sentado, está diseñada para cubrir superficies extensas, como las de naves industriales. Equipada con dos juegos de aspas, uno a cada lado, facilita un fratasado más rápido en proyectos de gran tamaño. Dentro de esta categoría, se pueden distinguir dos tipos:
- Fratasadoras con aspas solapadas: En estas máquinas, las aspas no se cruzan, sino que se solapan ligeramente, ofreciendo una cobertura eficiente.
- Fratasadoras con aspas cruzadas: En este modelo, las aspas se cruzan durante el funcionamiento, proporcionando una cobertura más uniforme.
![](http://victoryepes.blogs.upv.es/files/2024/08/Fratasadora-3.png)

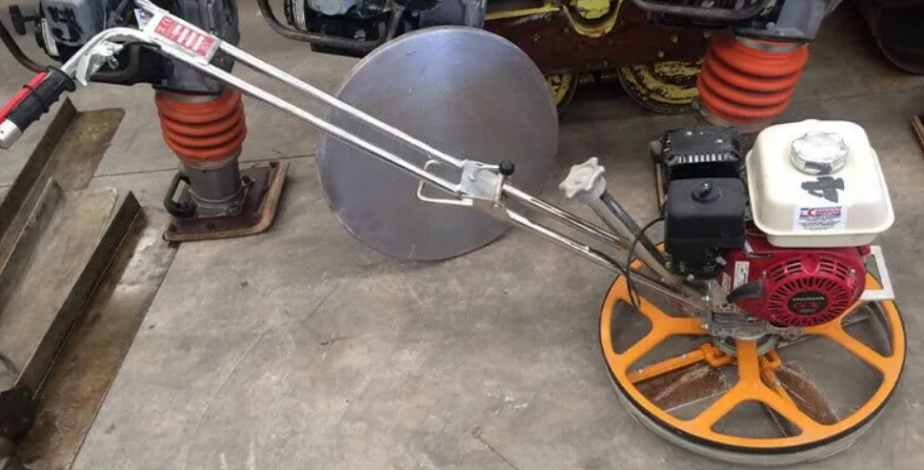

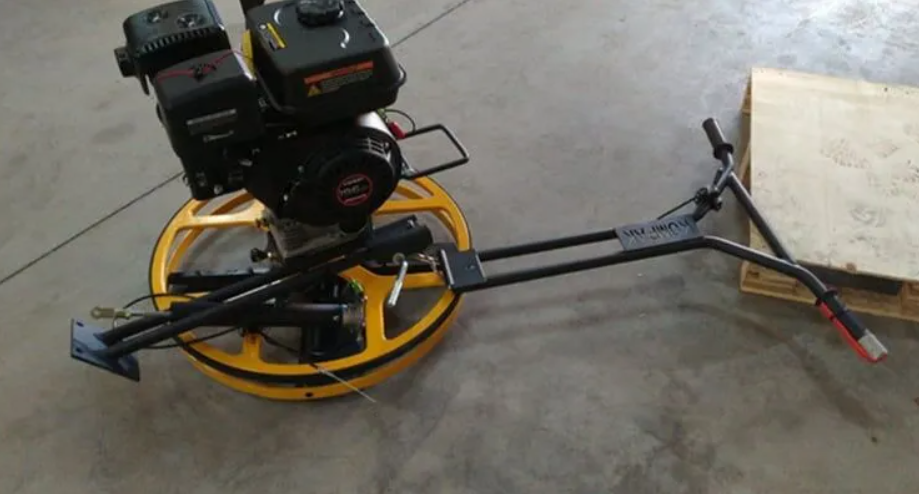

- Fratasadora de hormigón guiada simple: Cuenta con un brazo o mango ajustable que permite al operario adaptar la máquina a la posición más cómoda. Esta fratasadora es ideal para trabajar en áreas pequeñas o cerca de obstáculos como pilares, puertas, paredes, columnas o muros, debido a su ligereza y maniobrabilidad, características que facilitan el acceso a espacios difíciles para las fratasadoras con conductor sentado. Dentro de las fratasadoras guiadas simples, se pueden distinguir dos tipos diferentes.
- Fratasadoras «Mosquito»: Estas fratasadoras tienen un diámetro de trabajo de entre 60 y 70 cm.
- Fratasadoras «helicóptero»: Estas fratasadoras cuentan con un diámetro de trabajo que oscila entre 90 cm y 120 cm.
![](http://victoryepes.blogs.upv.es/files/2024/08/Fratasadora-4.png)
![](http://victoryepes.blogs.upv.es/files/2024/08/Fratasadora-5.png)
Además del tamaño de la superficie a tratar, es fundamental tener en cuenta los siguientes aspectos al elegir una fratasadora de hormigón:
- Diámetro de las palas: La selección del diámetro de las palas depende del trabajo que se va a realizar. Para superficies pequeñas, un diámetro de pala entre 60 y 65 cm suele ser el más adecuado. En superficies grandes, el diámetro óptimo de las palas debe situarse entre los 90 y 95 cm, e incluso puede alcanzar los 120 o 125 cm.
- Tipo de motor: Se prefieren las fratasadoras eléctricas cuando no es posible utilizar motores de combustión debido a requisitos específicos del entorno o del trabajo. Las de gasolina son más comunes debido a su mayor potencia y a la ventaja de no requerir cables, lo que facilita la tarea. También existen fratasadoras de gas y, en algunos casos, modelos automáticos.
- Peso: Es un factor clave, especialmente en el caso de las fratasadoras simples. En primer lugar, el peso influye en el traslado de la máquina hasta el lugar de trabajo. Aunque se supone que las fratasadoras dobles son más complicadas de mover, existen diferencias de peso entre distintos modelos. En segundo lugar, el peso afecta a la maniobrabilidad de la máquina. Una fratasadora pesada es más difícil de mover durante el trabajo, lo que puede producir un fratasado menos eficiente. En cambio, una máquina ligera permitirá un manejo más ágil y facilitará la realización del trabajo de manera más rápida y eficaz.
- Potencia: Una mayor potencia permite realizar trabajos de manera más eficiente y rápida. Por el contrario, si la potencia es insuficiente, la calidad del fratasado se verá comprometida.
El uso de una fratasadora conlleva varios riesgos, entre los cuales se incluyen:
- Ruido y vibraciones generados por la máquina.
- Dolores físicos o sobreesfuerzos debidos a la postura del operador.
- Impactos o golpes involuntarios con partes de la maquinaria.
- Medidas preventivas al utilizar una fratasadora de hormigón
Para mitigar estos riesgos, es esencial adoptar medidas preventivas, principalmente a través del uso adecuado de equipos de protección individual:
- Cascos: Para protegerse del ruido excesivo.
- Calzado con suelas antideslizantes: Para garantizar una buena estabilidad y prevenir resbalones.
- Gafas de protección: Para proteger los ojos de partículas proyectadas.
- Guantes: Para prevenir lesiones por contacto con objetos proyectados por las hélices.
Normas de uso y mantenimiento
- Mantenimiento y limpieza: realice siempre las tareas de mantenimiento o limpieza con la maquinaria apagada.
- Reparaciones: Si la máquina requiere reparación, contacte con personal autorizado y cualificado.
- Preparación antes de uso: antes de encender la máquina, asegúrese de limpiar cualquier mancha o derrame de aceite o combustible.
- Seguridad durante el funcionamiento: no toque las partes del motor mientras esté en funcionamiento.
- Cables eléctricos: mantenga los cables eléctricos alejados de la zona de trabajo.
- Uso responsable: nunca deje la máquina encendida sin supervisión.
- Repostaje de combustible: reposte el combustible únicamente con el motor frío y apagado.
- Almacenamiento: guarde la maquinaria en áreas alejadas de las zonas de paso y asegúrese de que esté cubierta.
- Cumplimiento normativo: verifique que las fratasadoras cuenten con el marcado CE y cumplan con el Real Decreto 1215/1997.
Os dejo algunos vídeos:
Referencias:
ACI COMMITTEE 304. Guide for Measuring, Mixing, Transporting, and Placing Concrete. ACI 304R-00.
CALAVERA, J. et al. (2004). Ejecución y control de estructuras de hormigón. Intemac, Madrid, 937 pp.
FERNÁNDEZ CÁNOVAS, M. (2004). Hormigón. 7ª edición, Colegio de Ingenieros de Caminos, Canales y Puertos. Servicio de Publicaciones, Madrid, 663 pp.
GALABRU, P. (1964). Tratado de procedimientos generales de construcción. Obras de fábrica y metálicas. Editorial Reverté, Barcelona, 610 pp.
MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F. (2014). Fabricación, transporte y colocación del hormigón.Apuntes de la Universitat Politècnica de València.
MONTERO, E. (2006). Puesta en obra del hormigón. Exigencias básicas. Consejo General de la Arquitectura Técnica de España, Madrid, 750 pp.
YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.
YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3
