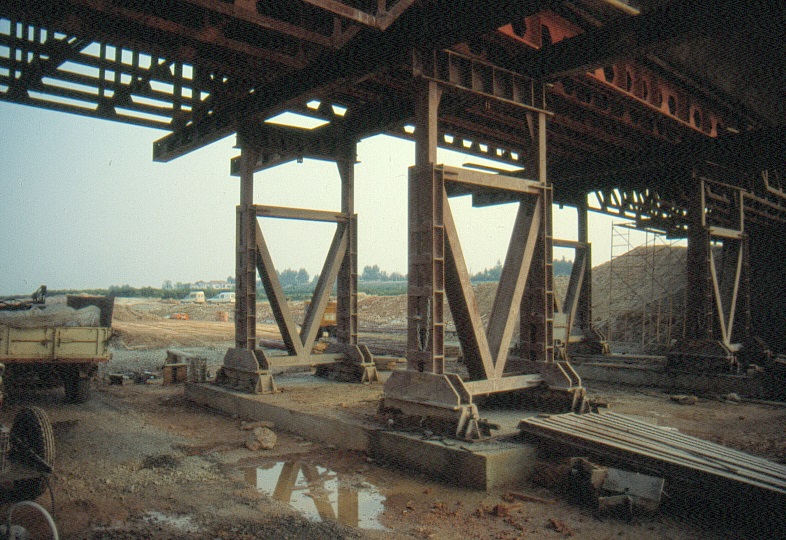

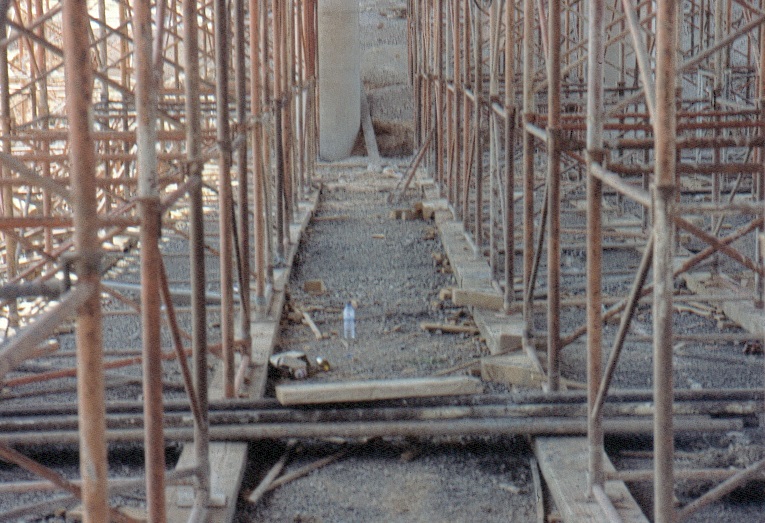

Una cimbra no deja de ser una estructura que debe estar perfectamente apoyada sobre un terreno con suficiente capacidad portante que, además, minimice sus asientos diferenciales. Normalmente, se suele exigir un mínimo de 0,10 MPa de tensión admisible al terreno que sirve de apoyo a una cimbra tubular. Para ello se compacta el suelo y se le suele mejorar con unos 30 cm de un material granular (grava-cemento o zahorras), para facilitar el drenaje en caso de lluvias. También se deben colocar durmientes de madera paralelos a la directriz del tablero para apoyar los pies de las torres. Este elemento sirve para repartir las cargas y reducir la tensión transmitida.
En el caso de terrenos flojos o cuando las cargas son elevadas, se puede sustituir el terreno o, incluso, hay que recurrir a cimentaciones auxiliares. La cimbra se debe estabilizar también en la proximidad de los terraplenes laterales, próximos a los estribos. Para ello se escalona el terreno, ejecutando unos pequeños muros de hormigón para reforzar la seguridad de los apoyos.
Un aspecto importante es la disposición de cimbras sobre ríos o torrenteras. Una lluvia torrencial imprevista puede originar arrastres y avenidas que pueden erosionar el apoyo de las cimbras, ocasionando su desplome. Este incidente es especialmente grave cuando se ha vertido el hormigón y no se ha alcanzado la resistencia suficiente para pretensar el tablero de forma que soporte su propio peso. Para prevenir esta circunstancia, una buena práctica consiste en cimentar la cimbra sobre una losa de hormigón protegida lateralmente mediante escollera. Otra buena práctica consiste en prever alguna zanja aguas arriba para dar salida al agua con una zanja lateral que atraviese la planta del tablero y vierta aguas abajo.
Referencias:
- YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3
- YEPES, V. (2024). Estructuras auxiliares en la construcción: Andamios, apeos, entibaciones, encofrados y cimbras. Colección Manual de Referencia, serie Ingeniería Civil. Editorial Universitat Politècnica de València, 408 pp. Ref. 477. ISBN: 978-84-1396-238-2
