Las juntas de construcción en el hormigón

Figura 1. Pasadores en una junta de construcción de un pavimento rígido

Una junta de construcción es una superficie plana, intercalada entre dos elementos de hormigón, de forma que el segundo se coloca contra o sobre el primero una vez que este último ha endurecido y sale a la vista cuando finaliza una zona de la estructura que requiere una interrupción del hormigonado por razones constructivas. Estas juntas son prácticamente inevitables, salvo en el caso de estructuras de muy pequeña dimensión. Pueden ser horizontales, como en el caso de los pilares, o verticales, como en el caso de las losas, y su situación debe venir indicada en los planos del proyecto. A diferencia de las juntas frías, que se producen por interrupciones involuntarias, las juntas de construcción se realizan deliberadamente, pero siguiendo una planificación previa según la programación de vaciado. Cuando se debe interrumpir el hormigonado al finalizar la jornada laboral, la junta de hormigonado se denomina junta de trabajo.

Los aspectos más importantes de las juntas de construcción tienen que ver con su posición, rugosidad, tratamiento, duración de la interrupción del hormigonado. A pesar de su importancia en el ritmo de construcción y en la resistencia de la estructura, no siempre se les presta la atención que merecen, especialmente en lo que respecta a su disposición y su técnica de ejecución.

Cuando sea necesario disponer una junta de construcción, esta se debe situar en un plano normal a la dirección de la armadura y en la zona de esfuerzo cortante mínimo. En las losas o vigas simplemente apoyadas, el mínimo de los esfuerzos cortantes se encuentra en las proximidades del centro del vano. La armadura debe disponerse de forma continua a través de las juntas de construcción, previéndose conectadores en caso contrario.

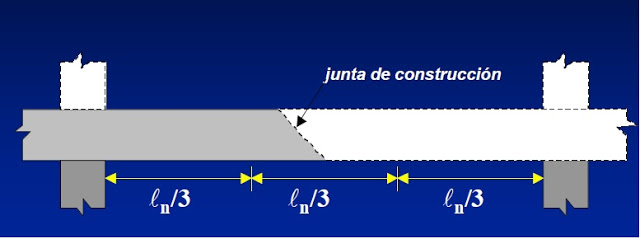

Figura 2. Junta de construcción en centro de vano
Figura 3. Elemento de encofrado para junta de construcción. http://www.maxfrank.com/

Una vez que el hormigón haya alcanzado suficiente resistencia, se retirará el encofrado y se tratará la junta. El tratamiento puede realizarse cepillando la junta o bien con chorro de agua de caudal y presión suficientes para eliminar la pasta de cemento de la superficie, o bien con chorro de arena húmeda. Estos tratamientos deberán realizarse cuando se espere que los áridos no vayan a desprenderse del hormigón. También es muy interesante utilizar elementos de encofrado especiales, como rejillas de acero, que permiten el paso de la lechada de cemento, por lo que se forma una superficie rugosa para la segunda capa. Igualmente, se podría usar una imprimación con resinas, aunque estas técnicas son muy costosas y solo se utilizan en casos especiales. En cambio, está totalmente desaconsejado el «picado» de la junta con medios mecánicos, pues los ensayos realizados demuestran que produce una microfisuración del hormigón que debilita la adherencia de la junta.

Las cualidades de una buena junta son la regularidad y la rugosidad de la superficie, y se deben evitar los resaltes y depresiones producidos por los áridos. El mejor tratamiento de limpieza antes de verter el nuevo hormigón es retirar el polvo y la suciedad con aspiradoras, aunque es una técnica que solo se aplica en presas. No se aconseja la limpieza con chorro de aire comprimido, salvo en superficies verticales. Si no es posible utilizar una aspiradora, entonces se debería usar un chorro de agua a baja presión. Por último, es muy importante realizar una vibración enérgica y cuidadosa del hormigón vertido sobre la junta, así como un curado cuidadoso para evitar reducir la resistencia estructural en dicha zona.

Os dejo a continuación algunos vídeos sobre juntas de construcción.

Referencias:

MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F. (2014). Fabricación, transporte y colocación del hormigón. Apuntes de la Universitat Politècnica de València.

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

YEPES, V. (2022). Gestión de costes y producción de maquinaria de construcción. Colección Manual de Referencia, serie Ingeniería Civil. Editorial Universitat Politècnica de València, 243 pp. Ref. 442. ISBN: 978-84-1396-046-3

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3
