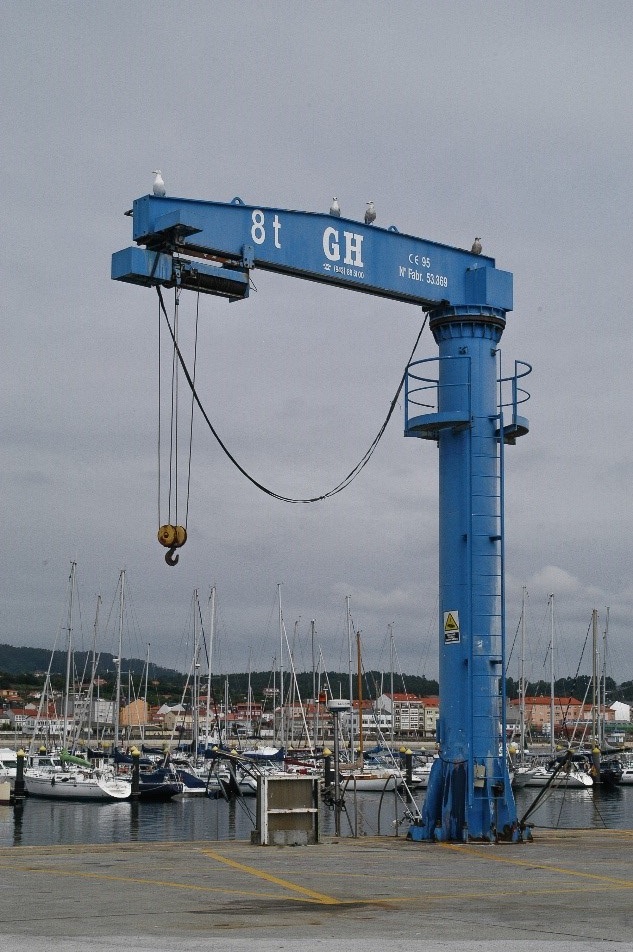

Las grúas pluma en voladizo (o grúas bandera) son equipos de elevación empleados en los puertos para manipular cargas en el entorno del muelle con precisión y rapidez. Su rasgo distintivo es una pluma rígida o semirrígida que sobresale en voladizo desde una estructura de soporte, de modo que la carga puede situarse fuera del eje principal de la máquina sin necesidad de apoyos intermedios. Esta configuración permite trabajar sobre el buque, el muelle o las zonas de transferencia próximas, manteniendo un campo de acción bien definido y una buena capacidad de control del movimiento de la carga.
Desde el punto de vista funcional, estas grúas combinan las operaciones de izado con el giro de la estructura y, en muchos casos, con el abatimiento de la pluma, lo que amplía su radio de trabajo y mejora su adaptabilidad a distintas maniobras. En el ámbito portuario, resultan especialmente útiles para la carga y descarga de mercancías generales, equipos pesados, componentes industriales y, según la configuración, también de contenedores o graneles, mediante los útiles adecuados. Su empleo es frecuente allí donde se necesita una máquina robusta, de operación repetitiva y con elevada precisión de posicionamiento.
Una de sus principales ventajas es su versatilidad. La pluma en voladizo permite salvar obstáculos y alcanzar puntos de trabajo situados fuera de la estructura principal, lo que facilita la transferencia de cargas entre el buque y el muelle o entre distintos medios de transporte. Además, su diseño favorece una maniobra relativamente sencilla, con buena visibilidad durante la operación y un control eficaz del recorrido de la carga. Por ello, constituyen una solución muy extendida en muelles, astilleros y terminales de manipulación donde la productividad y la seguridad operativa son factores decisivos.
No obstante, su aplicación también presenta limitaciones. El alcance, la capacidad de carga y la altura útil dependen directamente de la geometría de la pluma, del sistema de contrapeso y de la estructura de apoyo. Por ello, su diseño debe adaptarse cuidadosamente al tipo de mercancía, a las condiciones de servicio y a la configuración del puerto. En conjunto, las grúas pluma en voladizo representan una solución clásica y eficaz en la ingeniería portuaria, especialmente cuando se requiere combinar alcance, precisión y robustez en operaciones de elevación sobre el muelle.
Referencia:
YEPES, V.; MARTÍ, J.V. (2017). Máquinas, cables y grúas empleados en la construcción. Editorial de la Universitat Politècnica de València. Ref. 814. Valencia, 210 pp.
