El polipasto o aparejo es un sistema de poleas móviles, unidas con una o varias poleas fijas. En el caso ideal, la ganancia o ventaja mecánica es igual al número de segmentos de cuerda que sostienen la carga que se quiere mover, excluido el segmento sobre el que se aplica la fuerza de entrada. El rozamiento reduce la ganancia mecánica real, y suele limitar a cuatro el número de poleas. El aparejo puede ser factorial, potencial y diferencial.

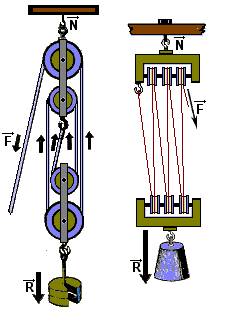

- Aparejo factorial: se combinan igual número de poleas fijas y móviles; de donde se deduce que el esfuerzo necesario es igual a la resistencia dividida por el número total de poleas de que está construido el aparejo.

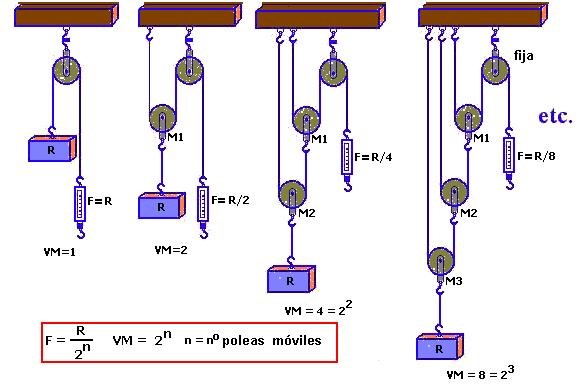

- Aparejo potencial: se combina un número cualquiera de poleas móviles con una fija. De acuerdo con la figura, la primera polea móvil, partiendo de abajo hacia arriba, reduce la fuerza necesaria para equilibrar la resistencia a la mitad de esta, la segunda polea reduce esta mitad a la cuarta parte, la tercera ala octava y así sucesivamente.

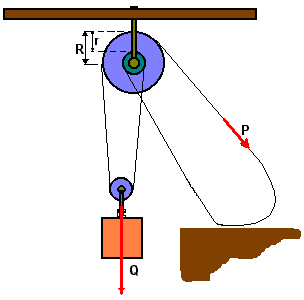

- Aparejo diferencial: consta de una doble polea fija, de radios desiguales y una polea móvil, poleas que se encuentran enlazadas por una cadena sin fin o cerrada. Cuando la doble polea fija, gira en el sentido de las agujas de un reloj, la polea fija de menor radio da cordel y la más grande toma; como al dar una vuelta la polea pequeña da menos de lo que la grande toma, la consecuencia es que P = Q(R-r)/2R.

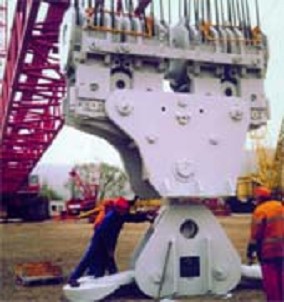

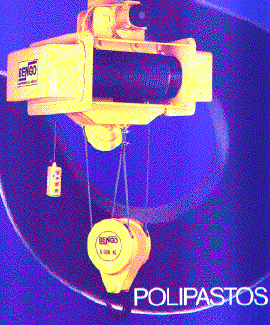

Estos aparatos se accionan mecánicamente, en muchas ocasiones con aire comprimido como elemento motor si las potencias son bajas. En estos casos es necesario dotar a los mecanismos de un freno de cinta para evitar el retroceso de la carga. En las figuras que siguen aparecen algunos ejemplos.
Os dejo a continuación un vídeo explicativo de los polipastos.
En este otro vídeo de Discovery Max se explica muy bien cómo funciona un polipasto de cadenas.
Referencia:
YEPES, V.; MARTÍ, J.V. (2017). Máquinas, cables y grúas empleados en la construcción. Editorial de la Universitat Politècnica de València. Ref. 814. Valencia, 210 pp.
YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3
