Procedimiento Triger de excavación bajo nivel freático

Figura 1. Un esquema de un cajón abierto ideado por Triger (1846). https://es.wikipedia.org/wiki/Jacques_Triger

Tal día como hoy, 11 de marzo, nació el geólogo francés Jacques Triger (1801-1867), inventor del “procedimiento Triger” para ejecutar excavaciones bajo nivel freático. Se trata de realizar la excavación en el interior de una cámara o cajón abierta en su parte inferior a la que se bombea aire comprimido para evitar la entrada de agua (Figura 1).

Se empezó a emplear en las minas de carbón en 1839 (minas de Chalonnes-sur-Loire). Estas minas estaban situadas bajo el lecho del río Loira, y para llegar a la roca había que cortar 20 m de aluvión anegado de agua. En este caso, se inyectaba el aire a presión mediante una bomba de vapor.

En la Figura 2 se puede ver con mayor detalle cuál era el procedimiento constructivo ideado por Triger. Sobre la sección inferior presurizada y sellada por el terreno (B), había otra sección, (A), con esclusas arriba y abajo (M y N), con dos válvulas y un grifo. Una de las válvulas suministraba el aire comprimido a la caja y la otra lo llevaba al tubo. La válvula posibilitaba reponer el equilibrio de presión, entre la caja y las secciones contiguas. El agua se evacuaba por un tubo desde el fondo al exterior impulsado por la presión el aire, sin necesidad de bombas (S). Los descensos del tubo ocurrían al bajar la presión de la cámara.

Figura 2. Procedimiento de Jacques Triger en el pozo de Chalonne. https://jluisgsa.blogspot.com/2020/03/la-cara-oculta-de-los-puentes-con-pilas.html

Su invento fue ampliamente utilizado en la ingeniería de la construcción, especialmente para hundir los cimientos de los pilares de los puentes en los lechos de los ríos. Esta tecnología se utilizó por primera vez en Italia en la década de 1850 bajo la supervisión de empresas de construcción británicas y francesas. También se utilizó el procedimiento en obras emblemáticas como en la cimentación del puente de Brooklyn o en el puente del Firth of Forth en Escocia o en la cimentación de dos de los cuatro pilares de la Torre Eiffel (Figura 3).

Figura 3. Construcción de los cimientos de la Torre Eiffel (1887). https://es.wikipedia.org/wiki/Jacques_Triger

Esta técnica presenta riesgos elevados para los trabajadores, pues el entorno hiperbárico provoca graves daños si no se realiza una descompresión adecuada. Hoy en día, su uso es marginal y tiende a desaparecer. Otros métodos más seguros y económicos han sustituido a esta técnica.

En un artículo escrito en este blog sobre cimentación mediante aire comprimido se analiza con mayor detalle este procedimiento constructivo. Actualmente también es posible controlar el nivel freático mediante aire comprimido en excavaciones realizadas por escudos. Remito al lector a un artículo específico que escribimos en su día de esta tecnología.

Referencias:

  • GALLO, J.; PÉREZ, H.; GARCÍA, D. (2016). Excavación, sostenimiento y técnicas de corrección de túneles, obras subterráneas y labores mineras. Universidad del País Vasco, Bilbao, 277 pp.
  • MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F.; ALCALÁ, J. (2012). Técnicas de voladuras y excavación en túneles. Apuntes de la Universitat Politècnica de València. Ref. 530, 165 pp.
  • MENDAÑA, F.; FERNÁNDEZ, R. (2011). Hidroescudos y tuneladoras E.P.B. Campos de utilización. Revista de Obras Públicas, 3525:67-86
  • YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

Cursos:

Curso de procedimientos de contención y control del agua subterránea en obras de Ingeniería Civil y Edificación

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

La relación entre el puente de Brooklyn y la independencia de Cuba

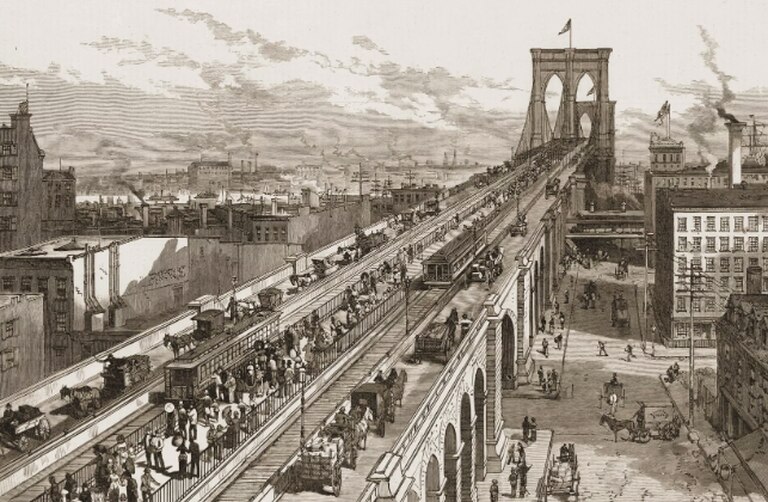

El puente de Brooklyn se inauguró el 24 de mayo de 1884. https://www.lanacion.com.ar/lifestyle/la-tragica-inauguracion-del-puente-brooklyn-panico-nid2370692/

Un día comenté en redes sociales que hablaría de la conexión que existe entre el puente de Brooklyn y la independencia de Cuba. Parecen dos hechos aislados en el espacio y casi en el tiempo, pero existe un vínculo de unión en el escritor, periodista, poeta y político José Julián Martí Pérez, conocido simplemente como José Martí (1853-1895).

Aunque nacido en La Habana, su padre fue valenciano y su madre tinerfeña. Pasó su primera infancia en Valencia y cursó su Segunda Enseñanza en La Habana. Estudió Derecho y Filosofía y Letras en la Universidad de Zaragoza y empezaron sus inquietudes políticas. Por cierto, que no pudo recoger sus títulos por falta de dinero para que se los expidieran (aunque la Universidad de Zaragoza corrigió esta situación en 1995 a título póstumo). A partir de su vuelta a La Habana, en 1878, empezó sus labores conspirativas y revolucionarias proclives a la independencia cubana. Fue nombrado subdelegado de la isla por el Comité Revolucionario Cubano, que, curiosamente, estaba radicado en Nueva York. Desde allí se organizó el partido cuyo principal objetivo era lograr la independencia de Cuba.

Soldados españoles durante la Guerra de Cuba armados con Maüsers y preparados para una emboscada en diciembre de 1895. Fotografía de autor desconocido. https://www.larazon.es/cultura/20210128/5t24eaizl5artm474chka7v6gm.html
José Martí, uno de los líderes independentistas cubanos. Wikipedia.

Este es el contexto por el cual José Martí trabajó como periodista en Nueva York entre 1880 y 1885. Pues bien, tal y como nos relata José Ramón Navarro Vera (2021) en su reciente libro “De la utopía al desencanto”, Martí tuvo la ocasión de escribir dos artículos con motivo de la inauguración del puente de Brooklyn, el 24 de mayo de 1883. Fueron “El puente de Brooklyn”, publicado en Las Américas de esa ciudad en junio, y “Los ingenieros del puente de Brooklyn” en agosto del año de la inauguración en La Nación de Buenos Aires.

No solo se trató del primer homenaje en español al puente de Roebling, sino que son textos que, superando el ámbito puramente periodístico, destacan por la prosa poética de su autor. Martí describe la construcción del coloso “por hombres tallados en granito”, donde sus artículos pasan a ser verdaderos poemas épicos: “Como crece un poema en la mente del bardo, así creció el puente en la mente de Roebling”.

Sin embargo, no quiero desvelar aquí los pasajes que dedicó José Martí a la inauguración del puente ni a los elogios de sus ingenieros. Para eso me remito al libro de José Ramón, que seguro no conseguirá defraudar a nadie. También os he dejado al final de este artículo los dos textos originales para que podáis disfrutar de su lectura. Para Martí se funde en el puente de Brooklyn el espíritu y el genio técnico de los Roebling con el esfuerzo y sacrificio de los trabajadores que lo construyeron.

Y más os sorprenderá su definición poética de lo que significa un puente: “brazo poderoso de la mente humana”, símbolo de libertad y paz, “los puentes son las fortalezas del mundo moderno. Mejor que abrir pechos es juntar ciudades”. Pero no deja de sorprender, aparte de lo poético de sus textos, la amplia y completa documentación que disponía de los aspectos técnicos del puente, en especial de su cimentación. De esto ya hablamos en este mismo blog cuando describíamos los cajones neumáticos: “Ved como a medida que limpian la base aquellos heroicos trabajadores febriles, en cuyo cerebro hinchado la sangre precipitada se aglomera”.

Por cierto, hoy 11 de febrero, que es el Día Internacional de la Mujer y la Niña en la Ciencia, me gustaría reivindicar la figura de Emily Warren Roebling. Si el Puente de Brooklyn existe, es por el empeño de esta mujer. Pero su figura merece un artículo entero que me comprometo a hacer más adelante.

Emily Warren Roebling. https://es.wikipedia.org/wiki/Emily_Warren_Roebling

Hasta aquí puedo leer. Os dejo con la curiosidad de profundizar en la figura y obra de José Martí y del puente de Brooklyn a través de sus escritos. Podéis ver unos vídeos al respecto y los textos originales de Martí.

Descargar (PDF, 158KB)

Descargar (PDF, 67KB)

Referencia:

Navarro Vera, J.R. (2021). De la utopía al desencanto. Un paseo por la ingeniería y la literatura. Publicacions Universitat d’Alacant.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Cimentación mediante cajones de aire comprimido

Disposición general de un cajón neumático (adaptado de Wilson y Sully, 1949)

Un cajón es una estructura que hundida a través  del terreno o del agua permite colocar la cimentación a la profundidad de proyecto, y que posteriormente pasa a formar parte de la estructura definitiva. Estos cajones pueden ser de fondo abierto o de fondo cerrado (ver cajones flotantes). Nos centraremos en este post en los cajones de fondo abierto en las que existe una cámara de trabajo sometida a una presión superior a la atmosférica para impedir que el agua entre en la excavación. Se trata de las cimentaciones mediante cajones neumáticos o de aire comprimido.

Alguien puede preguntarse a qué viene un post sobre una técnica que tiene riesgos evidentes de ejecución y que ya en un artículo de Presa y Eraso (1970) nos avisaba que era una técnica en trance de desaparecer. Hoy día existen procedimientos (por ejemplo pilotes de gran diámetro) que son más sencillos de construir, suficientemente seguros, rápidos y económicos que permiten evitar riesgos innecesarios, especialmente los procesos de compresión y descompresión que requieren tiempos suficientes, tal y como ocurre en los trabajos realizados por los buzos o submarinistas. Pues bien, razones históricas y docentes nos llevan a analizar brevemente este procedimiento constructivo y a dejar unas cuantas referencias al lector curioso que quiera ampliar información al respecto.

En 1830 el británico Thomas Cochrane ideó y patentó un sistema para cimentar en seco, mientras que en Francia, de forma paralela, el ingeniero de minas francés Jacques Triger ideó en el año 1839 un sistema para poder excavar en el interior de la mina de Chalonnes  -que dirigía- en la zona cubierta por el agua del cercano río Loira. Mediante una cámara llena de aire a presión conseguía evitar la entrada del agua y así poder trabajar cómodamente. Habían inventado el cajón de aire comprimido.

Puente de Saltash (Isambar Brunel, 1854-1859)

El aire comprimido fue empleado por primera vez en cajones de puentes por John Wright en 1851 para los pilares de puente Rochester, y algunos años más tarde por Isambard Brunel en el puente Saltash. El primero que lo utilizó en cimentaciones de puentes muy grandes fue James B. Eads, en el puente St. Louis sobre el río Mississippi, comenzado en 1864. El capitán Eads conocía muy bien el Mississippi, por eso sabía que el lecho era muy socavable. En una ocasión había buceado con escafandra durante una de las crecidas del rió y pudo observar el movimiento de las arenas del fondo. Por eso no dudó en bajar las cimentaciones a gran profundidad por debajo del lecho del río. Los dos pilares situados en el río se hundieron por medio de aire comprimido hasta profundidades de 26 y 28 m bajo el nivel del agua, lo que constituyó un éxito notable ya que los efectos fisiológicos al trabajar bajo elevadas presiones de aire eran más o menos desconocidos por aquel tiempo. Los métodos de hundimiento ideados por Eads han variado hasta ahora únicamente en algunos detalles. Daniel E. Moran introdujo en 1936 un nuevo tipo de cajón conocido con el nombre de “cajón de flotación”, siendo empleado para el puente sobre la  bahía de San Francisco-Oakland.

Puente de St. Louis sobre el río Mississippi (James B. Eads, 1864-1874)
Puente de Brooklyn, Nueva York (John Augustus Roebling, 1867-1883)
Puente de Brooklyn, Nueva York (John Augustus Roebling, 1867-1883)

En Estados Unidos el ejemplo más llamativo en el uso de cajones de aire comprimido es el puente de Brooklyn. Se trata de cajones de 52 por 31 m, en el lado de Nueva York, que se dividieron en seis habitaciones donde trabajaban entre 15 y 20 personas en cada una de ellas –hasta 180 personas en su interior- y lo bajaron cerca de 24 metros bajo las aguas del East River. Hubieron grandes problemas y accidentes con las descompresiones, donde la mitad de los trabajadores sufrieron graves secuelas, y donde el propio Washington Roebling,  ingeniero jefe tras la muerte de su padre John A. Roebling, diseñador del puente, sufrió también las secuelas tras una visita de obra.

El procedimiento constructivo consiste en la hinca de un cajón con su borde inferior biselado o con forma de cuchilla que se va construyendo a medida que progresa la excavación del material que va quedando encerrado en su interior. Cuando se alcanza el lecho de roca, la cámara de trabajo se llena de hormigón y se convierte en la base permanente para la cimentación.  Su uso se limita a terrenos muy permeables o flojos debido al posible sifonamiento, cuando no sea posible el uso de un método alternativo. Antes de iniciar el proceso constructivo se hunde como un cajón abierto, tan profundo como sea posible. Mediante la inyección de aire comprimido se evita el desmoronamiento de las paredes.

El cajón de aire comprimido suele tener un cilindro de acceso para los trabajadores,  y otro cilindro independiente para los cangilones donde se coloca el material excavado. Hay unas compuertas herméticas que permiten mantener constante la presión de la campana durante la entrada y la salida de trabajadores y materiales. La presión debe equilibrarse en ambos lados de la compuerta para poder abrirla.

Mediante este método se pueden llegar a estratos de hasta 35 m de profundidad bajo el nivel del agua (pues los hombres on pueden trabajar a presiones de aire superiores a los 3,5 kg/cm2), no es necesario el agotamiento, es posible el acceso directo al fondo para vencer ciertos obstáculos durante el proceso de hinca y el fondo, una vez alcanzado, se puede observar y limpiar directamente, por lo que se garantiza unas condiciones buenas de cimentación. Sin embargo, entre los inconvenientes de este tipo de técnica destacan los siguientes: costes unitarios por material excavado altos y primas por peligrosidad a los trabajadores, pues se puede producir la muerte de los trabajadores por asfixia si hay una descompresión rápida de la cámara de trabajo. Ello obliga a duplicar las fuentes de energía para mantener la seguridad en la presión de aire.

Referencias:

Marsal, R.; Lloréns, M. (1980). Cimentaciones semiprofundas, en Jiménez-Salas, J.A. (Ed.) Geotecnia y Cimientos III: 212-251. Editorial Rueda, Madrid.

Presa, J.; Eraso, A. (1970). Las cimentaciones realizadas con cajones de aire comprimido. Una técnica en trance de desaparecer. Revista de Obras Públicas, 117(3064):855-862.

Tomlinson, M.J. (1982). Diseño y construcción de cimientos. Urmo, S.A. de Ediciones, Bilbao.

Willson, W.S.; Sully, F.W. (1949). Compressed-air caisson foundations. Inst. C.E. Works Comstruction Paper núm. 13.

Yepes, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.
