Cimbra porticada en la construcción de puentes

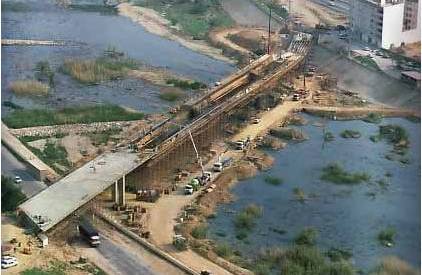

Cimbra porticada. Imagen V. Yepes (1991)

La cimbra diáfana o porticada, se usa cuando se hace necesario ejecutar una cimbra de un paso superior sobre un obstáculo, no siendo posible el uso de una cimbra cuajada. Como su nombre indica, está formada por pórticos, que concentran y transmiten  las cargas al terreno. Las estructuras a cimbrar suelen ser arcos, acueductos y viaductos.

La cimbra porticada se utiliza en los siguientes casos:

  • Cuando la estructuras a cimbras se encuentra a una altura superior a 16 metros con respecto a la superficie de apoyo de la cimbra, con lo que se tendría demasiados elementos que montar, con el consiguiente coste de dinero y tiempo de montaje.
  • Cuando la superficie de apoyo no tiene la suficiente capacidad, y es necesario concentrar las cargas en zonas de apoyo predeterminadas que estén en buenas condiciones portantes.
  • Cuando existan servidumbres a respetar en la zona de instalación de la cimbra, y haya que sortearlas.
  • Cuando es necesario permitir el paso de tráfico preexistente, o también el tráfico propio de la obra.
  • Cuando existan accidentes orográficos (ríos, rías, vaguadas, arroyos, zonas escarpadas…)
  • Cuando la estructura tiene un número múltiple de vanos, que hacen posible la reutilización de los módulos de cimbra mediante cambio, ripado, etc…

Cimbra porticada. Imagen: V. Yepes (1992)

Estas cimbras permiten salvar luces de 6 a 16 m con unos soportes que trasladan la carga al terreno. Estos soportes permiten cargas de 120 a 450 kN, aunque en algunos casos especiales pueden llegar a soportar 2000 kN. Estas cimbras se componen de pilas y vigas articuladas, con sección triangular o cuadrangular. Se utilizan elementos de acero de alta resistencia desmontables. Los pilares se ensamblan con módulos planos formados por tubos de perfil circular. De esta forma, el pilar se forma con acoplamiento de elementos planos unitarios, formando módulos entre 0,75 y 2,50 m. Además, su altura se regula en sus extremos mediante husillos roscados. Las vigas se montan con módulos de perfiles tubulares ensamblados mediante bulones. Además de vigas articuladas, se pueden utilizar jácenas, donde se añade un atirantado a las vigas para aumentar el canto resistente.

La cimbra es una estructura provisional que requiere su propio proyecto y cálculo, con una especial atención a las hipótesis de carga, a su cimentación y los detalles de diseño y montaje. No son extraños los accidentes, especialmente con las cimbras diáfanas, al carecer de un proyecto adecuado. Dicho proyecto y las operaciones de montaje y desmontaje de estos elementos suele depender de una empresa especializada. Se debe exigir que la cimbra sea estable, especialmente a pandeo, y que las deformaciones previstas se compensen con las contraflechas necesarias.

Os paso a continuación un vídeo donde podéis ver este tipo de cimbra utilizada en la construcción de puentes.

Referencias:

MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F. (2004). Temas de procedimientos de construcción. Cimbras, andamios y encofrados. Editorial de la Universidad Politécnica de Valencia. Ref. 2004.441.
