La Mina de Daroca: el Renacimiento de los túneles

De Musgosos - Trabajo propio, GFDL, https://commons.wikimedia.org/w/index.php?curid=9976266

De Musgosos – Trabajo propio, GFDL, https://commons.wikimedia.org/w/index.php?curid=9976266

Tras el letargo medieval, los túneles, al igual que la cultura, se ven marcados por el Renacimiento. Leonardo da Vinci concibe niveles subterráneos en sus diseños de ciudades y piensa la posibilidad de perforar montañas para llevar agua a través de canales subterráneos. Pero estas ideas se tenían que llevar a la realidad. Ello fue posible con el primer túnel del Renacimiento, la Mina de Daroca, que se convirtió, posiblemente, en una de las obras públicas más importantes del siglo XVI en Europa. Se trata de un túnel de unos 650 m de longitud y 6,7 m de anchura, con altura variable entre los 7 y 8 m, que atraviesa el cerro de San Jorge. Se construyó entre 1555 y 1560 por el ingeniero, arquitecto y escultor francés Quinto Pierres Bedel, especialista en aquella época en obras hidráulicas, famoso por haber construido el acueducto de Teruel. Dentro del túnel destaca una chimenea de ventilación que salva las presiones de la boca del túnel, zona reforzada con un tramo de bóveda construida en piedra de cantería para evitar la debilidad de la zona. Se trataba de una obra cuya finalidad era conducir y desviar las aguas torrenciales de la villa aragonesa de Daroca hacia el río Jiloca. En efecto, la calle Mayor de Daroca, columna vertebral de la ciudad, coincide con el fondo de un barranco, por lo que las avenidas torrenciales de agua, muy frecuentes, discurrían por el centro de la ciudad, siguiendo el trazado de la calle y ocasionando fuertes daños. Además, esta construcción tiene otros usos, como ruta para el ganado y como camino más corto para ir a la zona de pastos. El decreto de 2-VII-1968 que declara conjunto histórico artístico a la ciudad de Daroca incluye como obras dignas de conservación, entre otras, a su famosa Mina.

Os dejo a continuación un vídeo donde se describe esta obra de ingeniería subterránea. Espero que os interese.

29 noviembre, 2016

|   Etiquetas: ,  ,  ,  |

Cargadoras LHD para obras subterráneas

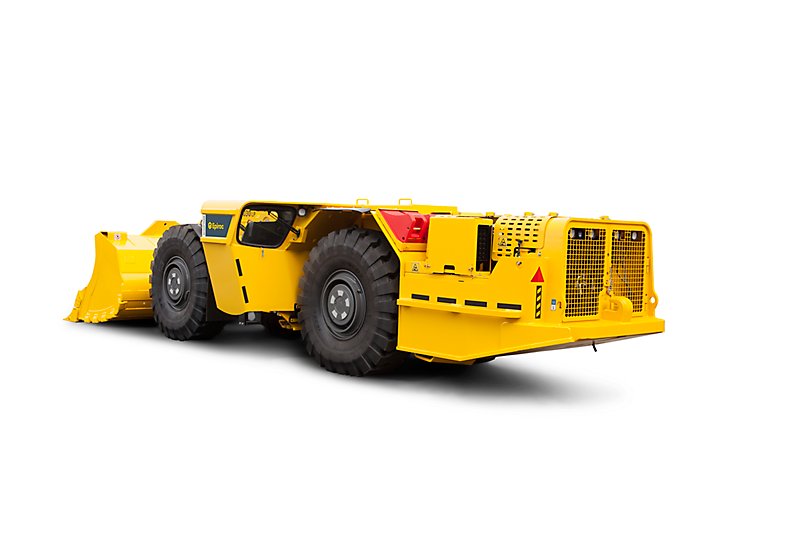

Cargadora LHD Scooptram ST1030LP

Las labores de extracción de material en obras subterráneas y túneles no es una tarea sencilla. Al poco espacio de maniobra hay que añadir los problemas derivados de la ventilación de espacios cerrados y problemas de seguridad y salud que afectan a los trabajadores.

Este tipo de cargadoras se desarrollan para las más duras aplicaciones subterráneas, con objetivos orientados a economizar la producción, incrementar la seguridad y fiabilidad.  Este equipo de cargador LHD (load haul dump) es especialmente adecuado para trabajar debajo de condiciones difíciles, como estrechos, de baja altura y lugares de trabajo con lodo.

En este sentido, las cargadoras LHD,
de perfil bajo, empleadas en este tipo de obras adquieren características especiales. Su diseño es compacto, tanto en altura como en anchura. Su radio de giro es mínimo (articuladas), lo que le permite una gran maniobrabilidad en zonas estrechas. Son muy productivas en recorridos cortos o medios (hasta 1000 m). Pueden ser de accionamiento eléctrico o mediante motores diésel.

Para distancias inferiores a unos 500 m y túneles de pequeña y mediana sección, se utiliza una pala con un cazo de gran capacidad (3m³) que carga el escombro del frente y lo lleva hasta el exterior. La máquina no gira, sentándose el maquinista de forma lateral para conducir en ambas direcciones. Para distancias mayores se utilizan zonas de acopio intermedio de escombros.

Con marcos optimizados, una fuerza motriz muy potente, avanzada tecnología de transmisión, tracción, controles de dirección articulados y ergonómicos, son extremadamente resistentes, muy maniobrables y excepcionalmente productivas. Estas máquinas presentan una capacidad de 1 a 25 toneladas.



Un cargador SANDVIK LH517. Wikipedia

Os paso varios vídeos para que podáis ver su funcionamiento. Espero que os gusten.

En este podemos ver un cargador Frontal de bajo perfil, marca Tamrock, modelo Toro 007, Sandvik.

Referencias:

MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F.; ALCALÁ, J. (2012). Técnicas de voladuras y excavación en túneles. Apuntes de la Universitat Politècnica de València. Ref. 530, 165 pp.

YEPES, V. (2015). Coste, producción y mantenimiento de maquinaria para construcción. Editorial Universitat Politècnica de València, 155 pp. ISBN: 978-84-9048-301-5. Ref. 402.

YEPES, V. (2014). Maquinaria de movimiento de tierras. Apuntes de la Universitat Politècnica de València. 148 pp.

12 abril, 2016

|   Etiquetas: ,  ,  ,  |

Ventilación en minas y túneles en fase de construcción

Ventilación túnel. Cortesía de Torres Servicios Técnicos

La ventilación en minas y túneles constituye una operación fundamental cuya función es la de renovar el aire, diluir los gases contaminantes y polvo y controlar los humos en caso de incendio. Esta operación asegura unas condiciones ambientales no peligrosas para la circulación (respiración y visibilidad) y en caso de incendio garantiza las condiciones de evacuación y de intervención de los equipos de emergencia. En base al volumen de los gases nocivos emitidos, se adecua el volumen de aire limpio y fresco necesarios.

Existen diferencias entre la ventilación en fase de construcción y de explotación, pues en la primera se emiten más contaminantes, principalmente en la zona del frente de avance, estando además allí los operarios durante toda la jornada de trabajo. Otra diferencia importante en la ventilación durante la construcción de un túnel es que sólo tiene una entrada, por lo que la ventilación debe conseguirse asegurando la circulación desde la entrada hasta el frente de avance.

Básicamente, se pueden adoptar tres tipos de ventilación en construcción:

  • Ventilación aspirante: en ella se emplea la conducción del aire como aspirante (tubería rígida) extrayendo el polvo y los gases a su través. El aire entra por la boca del túnel y atraviesa toda su sección hasta llegar al frente de avance, mezclándose así con los distintos contaminantes que puedan existir. Un ventilador acoplado a la tubería hace que el aire del frente entre en ésta y sea expulsado por su otro extremo al exterior del túnel.

Ventilación aspirante. Fuente: construmatica.com



  • Ventilación soplante: se alimenta el frente de ataque con aire a través de la tubería de impulsión, saliendo el aire sucio a través de la galería que se está perforando. El tapón de humos, gases y polvo que ocupa el fondo del túnel es removido por el aire fresco soplado por la tubería, siendo así diluido y empujado a lo largo del túnel hasta su emboquille, por donde es expulsado hacia el exterior.

Ventilación soplante. Fuente: construmatica.com



  • Ventilación mixta: es una combinación de las anteriores; cuando se produce la pega (voladura) se adopta la disposición aspirante y una vez estraída la mayor parte de los gases sucios, se cambia a soplante.

Ventilación mixta. Fuente: construmatica.com



La ventaja de la ventilación aspirante es que los gases y el polvo retornan por la tubería evitando que los respire el personal. Además, tras el disparo de las voladuras los gases y humos se eliminan rápidamente. Por contra, se requiere una tubería rígida o si es de lona deben estar armadas con una espiral de acero, el aire entra por el túnel lentamente, la ventilación aspirante deja algunas zonas del frente mal ventiladas, precisa una mayor potencia instalada y genera mayores pérdidas de carga.

Cuando la obra subterránea presenta una gran longitud, es práctica frecuente la utilización de dos o más ventiladores instalados en serie. Con esta disposición de racionaliza la utilización, añadiendo ventiladores a medida que avanza el frente hasta la instalacion final para el último tramo de obra.

Os dejo un vídeo donde se explica la ventilación de un túnel en construcción. Espero que os guste.

Referencias:

MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F.; ALCALÁ, J. (2012). Técnicas de voladuras y excavación en túneles. Apuntes de la Universitat Politècnica de València. Ref. 530, 165 pp.



12 agosto, 2013

|   Etiquetas: ,  ,  |
