Componentes de una cimbra montada con elementos prefabricados

Figura 1. https://pixabay.com/es/sitio-las-obras-de-construcci%C3%B3n-592459/
CC0 Creative Commons

Las cimbras, según define la Norma Técnica de Prevención NTP-1069, son estructuras provisionales de apuntalamiento en altura, que sirven para la sustentación de las distintas plataformas, mesas o planchas de trabajo que conforman el encofrado, cumplen, según los casos, funciones de servicio, carga y protección. Las cimbras también se pueden utilizar como apeo para cualquier carga, por ejemplo: estructuras como apeo en fase de montaje, demoliciones, refuerzo de estructuras existentes frente cargas puntuales, etc.

Las torres de cimbra de componentes prefabricados son los más empleados, clasificándose según su método de rigidización, pues se puede triangular completamente en todos los planos verticales (Figura 1) o no.

Las cimbras permiten su funcionamiento como estructuras capaces de soportar cargas de diferente naturaleza. Los principales componentes y elementos principales son los siguientes:

  • Base regulable. Es una placa base metálica, dispuesta en la parte inferior de la torre de cimbra, que permite el apoyo sobre el terreno o cimentación durante el montaje y que, gracias a un husillo, se regula en altura para absorber de las irregularidades en la superficie de apoyo de la torre.
  • Cabezal en U. Se trata de una pieza metálica en U, situada en la parte superior de la torre, encima de los últimos montantes verticales, que permite el apoyo de las vigas primarias que soportan el encofrado.
  • Husillo. Consiste en un dispositivo metálico roscado, utilizado como componente principal en las bases regulables y en los cabezales en U. Es capaz de regular la altura de la cimbra y de liberarla de carga, para su descimbrado, a través de su descenso.
  • Montante. Es un elemento metálico vertical de la cimbra que transmite las cargas soportadas en la parte superior de la cimbra hasta el terreno o cimentación sobre la que se sustenta la torre de cimbra. Su montaje, arriostrado con el resto de los montantes verticales de la torre, configura lo que se denomina “módulos de la cimbra”.
  • Travesaño. Se trata de un elemento metálico horizontal de la cimbra, que conecta horizontalmente dos montantes verticales adyacentes, aumentado la rigidez y la resistencia vertical y estabilidad de la torre de cimbra.
  • Diagonal. Es un elemento metálico dispuesto en la torre de cimbra, que permite conectar de manera diagonal dos montantes verticales adyacentes, aumentando la rigidez y proporcionando una mayor resistencia vertical y lateral de esta estructura auxiliar de carácter temporal.Tanto los travesaños horizontales como las diagonales, son rigidizadores que ajustan, aseguran y estabilizan la torre de cimbra desde su arranque. El número de arriostramientos varía en función de la altura total de la torre, gracias a lo cual se evita el vuelco o desplazamiento de la torre de cimbra ante posibles esfuerzos horizontales, garantizando la estabilidad estructural y la capacidad de carga de la torre de cimbra.
  • Abrazadera/acoplamiento: Se trata de un dispositivo utilizado para conectar dos tubos diferentes. Existen dos tipos principales: acoplamiento de cuña (donde la fuerza de sujeción se obtiene al ajustar una mordaza sobre el tubo mediante el golpeo de una cuña) y el acoplamiento roscado (donde la fuerza de sujeción se obtiene al ajustar una mordaza alrededor del tubo por medio de una tuerca y un perno).
  • Contrapeso. Consiste en material sólido opcional que puede disponer la estructura que conforma la cimbra para proporcionar una mayor estabilidad frente al vuelco por la acción de su peso muerto.
  • Cimiento. Subestructura opcional, en terrenos de poca capacidad portante y de resistencia a compresión, que tiene el objetivo de transmitir la carga de las torres de cimbra a éste en lugar de realizar un apoyo directo sobre el terreno. Como cimentación de las torres de carga suelen disponerse zapatas formadas por durmientes de madera o de hormigón.





En la Figura 2 siguiente se puede ver un esquema simplificado de los componentes de una cimbra, en este caso, de una cimbra de gran carga MK-360 de la empresa ULMA.

Figura 2. https://www.ulmaconstruction.com/es/encofrados/puntales-cimbras/cimbras-de-gran-carga/cimbra-gran-carga-mk



A continuación os dejo una animación del proceso de montaje Cimbra PAL Mecanotubo para aclarar las ideas.

Referencias:

MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F. (2004). Temas de procedimientos de construcción. Cimbras, andamios y encofrados. Editorial de la Universidad Politécnica de Valencia. Ref. 2004.441.

Motivos para renovar la metodología de diseño de las estructuras

https://construblogspain.wordpress.com/

Los métodos tradicionales empleados para el proyecto de un puente se basan en procedimientos de prueba y error que sirven para mejorar los diseños (Figura 1). Si bien la experiencia del proyectista permite definir “a priori” la geometría de la estructura, el resto de variables se determinan atendiendo al cumplimiento de los diferentes estados límite exigidos por los reglamentos para las situaciones de proyecto consideradas. De esta forma, la solución propuesta, si bien es funcionalmente correcta, no tiene porque ser la óptima. Los métodos de optimización, como pueden ser los algoritmos metaheurísticos o estocásticos, proporcionan una alternativa eficaz a los diseños estructurales basados en la experiencia. Estos algoritmos se caracterizan porque combinan unas reglas de decisión y la aleatoriedad para buscar de forma eficaz soluciones de alta calidad en espacios de soluciones de gran tamaño, tal y como son los originados por los problemas estructurales reales. Además, al explorar una gran cantidad de posibles combinaciones, encuentra soluciones que pueden estar alejadas de las reglas de diseño habituales empleadas por los proyectistas.

Figura 1. Diseño por prueba y error de las estructuras (Yepes, 2017)

Así, por ejemplo, los puentes de sección en cajón constituyen uno de las tipologías más habituales en los puentes continuos, pues presentan ventajas tanto desde la perspectiva de su eficiencia resistente como por su bajo peso propio. Sin embargo, las normas de diseño actuales no siempre contemplan los objetivos y las prioridades de una sociedad cambiante. El informe Brundtland (WCED, 1987) propone una visión a largo plazo para mantener los recursos, que serán necesarios para las necesidades futuras. El desarrollo sostenible requiere una triple visión que equilibre el desarrollo económico y las necesidades ambientales y sociales. Por lo tanto, las preocupaciones por construir un futuro más sostenible obligan a considerar aspectos como el impacto ambiental, la durabilidad y el nivel de seguridad, entre otros. Esto ha llevado al desarrollo de materiales de baja emisión de carbono, la búsqueda de nuevos diseños que reduzcan el impacto ambiental, la planificación de mantenimiento para prolongar la vida útil de las estructuras y la evaluación de su ciclo de vida para contemplar su impacto en su conjunto.

Esta nueva visión implica renovar la metodología de diseño de estructuras de modo que se consideren los criterios de sostenibilidad, que permita el uso de nuevos materiales y que, además, garantice un análisis estructural preciso. En este sentido, la optimización multiobjetivo encuentra soluciones óptimas con respecto a distintos objetivos, algunos de ellos contradictorios entre sí. Los actuales procedimientos de optimización heurística han permitido el diseño automatizado de estructuras óptimas. Sin embargo, existe una tendencia a considerar el diseño inicial y las operaciones de mantenimiento de la estructura como objetivos separados. Es decir, por una parte se estudia el diseño óptimo de una estructura para cumplir con los estados límite últimos y de servicio, y por otra parte, se considera la optimización de las operaciones de mantenimiento del puente durante su vida útil como un objetivo diferente, partiendo de una estructura ya construida, con un determinado estado de seguridad conocido. Como el mantenimiento depende del estado, el diseño inicial debe considerar los aspectos del ciclo de vida que también minimizan el mantenimiento futuro. Por lo tanto, es importante considerar la durabilidad con el fin de diseñar estructuras longevas y reducir los impactos a largo plazo. Es decir, se debe proyectar una estructura considerando todos los aspectos relacionados con su ciclo de vida.

La optimización multiobjetivo (MOO) de las estructuras reales requiere tiempos de cálculo elevados, incluso con la potencia de los actuales ordenadores, debido a la existencia de muchas variables de decisión, al procedimiento de análisis con métodos como el de los elementos finitos y al número de funciones objetivo consideradas. El uso de modelos predictivos tales como las redes neuronales artificiales (Artificial Neural Networks, ANNs) permite reducir el número necesario de evaluaciones exactas de la estructura y sustituir dicho cálculo por predicciones aproximadas. ANN aprende de los datos disponibles y permite predicciones incluso cuando las relaciones son altamente no lineales. Esta característica reduce el elevado coste computacional de las interaciones necesarias en los algoritmos de optimización heurística, al sustituir en dicho proceso una parte de los cálculos exactos por otros aproximados.

MOO conduce a una gama de soluciones óptimas, que se consideran igualmente buenas en función de los mútiples objetivos –la denominada frontera de Pareto-. El proceso de toma de decisiones para elegir la mejor de las opciones tiene lugar a posteriori, donde los expertos eligen la mejor solución en función de sus preferencias utilizando técnicas de toma de decisiones. Sin embargo, la asignación de pesos a cada uno de los objetivos del problema puede estar sujeta a incertidumbres o falta de objetividad. Sobre esta base, este trabajo sugiere una metodología capaz de introducir la información de selección (preferencia) en un proceso de toma de decisiones multicriterio en el que existen incertidumbres asociadas a la comparación de criterios.

Referencias:

García-Segura, T.; Yepes, V.; Alcalá, J.; Pérez-López, E. (2015). Hybrid harmony search for sustainable design of post-tensioned concrete box-girder pedestrian bridges. Engineering Structures, 92, 112–122.

García-Segura, T.; Yepes, V. (2016). Multiobjective optimization of post-tensioned concrete box-girder road bridges considering cost, CO2 emissions, and safety. Engineering Structures, 125, 325–336.

García-Segura, T.; Yepes, V.; Frangopol, D.M. (2017a). Multi-objective design of post-tensioned concrete road bridges using artificial neural networks. Structural and Multidisciplinary Optimization, 56(1):139-150.,

García-Segura, T.; Yepes, V.; Frangopol, D.M.; Yang, D. Y. (2017b). Lifetime reliability-based optimization of post-tensioned box-girder bridges. Engineering Structures, 145, 381-391.

Martí, J.V.; García-Segura, T.; Yepes, V. (2016). Structural design of precast-prestressed concrete U-beam road bridges based on embodied energy. Journal of Cleaner Production, 120, 231–240.

Martí, J.V.; González-Vidosa, F.; Yepes, V.; Alcalá, J. (2013). Design of prestressed concrete precast road bridges with hybrid simulated annealing. Engineering Structures, 48, 342–352.

Martí, J.V.; Yepes, V.; González-Vidosa, F. (2015). Memetic algorithm approach to designing precast-prestressed concrete road bridges with steel fiber reinforcement. Journal of Structural Engineering, 141(2), 04014114.

Penadés-Plà, V.; García-Segura, T.; Martí, J.V.; Yepes, V. (2016). A review of multi-criteria decision making methods applied to the sustainable bridge design. Sustainability, 8(12), 1295.

Penadés-Plà, V.; Martí, J.V.; García-Segura, T.;  Yepes, V.(2017). Life-cycle assessment: A comparison between two optimal post-tensioned concrete box-girder road bridges. Sustainability, 9(10):1864.

Yepes, V. (2017). Trabajo de investigación. Concurso de Acceso al Cuerpo de Catedráticos de Universidad. Universitat Politècnica de València, 110 pp.

Yepes, V.; García-Segura, T.; Moreno-Jiménez, J.M. (2015a). A cognitive approach for the multi-objective optimization of RC structural problems. Archives of Civil and Mechanical Engineering, 15(4), 1024–1036.

Yepes, V.; Martí, J.V.; García-Segura, T. (2015). Cost and CO2 emission optimization of precast–prestressed concrete U-beam road bridges by a hybrid glowworm swarm algorithm. Automation in Construction, 49, 123–134.

Yepes, V.; Martí, J.V.; García-Segura, T.; González-Vidosa, F. (2017). Heuristics in optimal detailed design of precast road bridges. Archives of Civil and Mechanical Engineering, 17(4), 738-749.

Licencia de Creative Commons
Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.





Hidrodemolición

La hidrodemolición es una técnica de demolición y extracción del hormigón que consiste en el uso de agua a alta presión. Se trata de extraer el hormigón de estructuras tales como puentes, túneles, etc. Se utiliza además para la reparación y el acondicionamiento de las estructuras dañadas.

La porosidad del hormigón permite que un chorro de agua a presión sea capaz de romperlo.  A diferencia de otros métodos, la hidrodemolición no genera microfisuras ni el despegue de las armaduras del interior de la estructura, es decir, queda una superficie rugosa que favorece claramente la adherencia ante cualquier revestimiento posterior. Las armaduras, además, quedan libre de óxido y preparadas para su protección posterior.

El rendimiento de esta técnica alcanza un valor promedio de un metro cúbico por hora, variable en función del tipo de máquina empleada. Estas máquinas cuentan con motores diésel de unos 500 caballos de vapor que proporcionan al agua una presión de unos 1.500 bares, a un caudal de unos 200 litros por minuto. Variando el tiempo que el hormigón esté expuesto al chorro de agua se conseguirá una mayor o menor profundidad de demolición. En comparación con otros métodos tradicionales de demolición del hormigón, como el uso de martillos, supone un rendimiento unas veinte veces mayor. Es además la técnica menos agresiva con el medio ambiente, aunque el residuo que genera es una suspensión agua-hormigón.

A continuación os paso una recreación del sistema de hidrodemolición realizado por el fabricante sueco ConjetAB y presentado por la empresa Hidrodemolición.es. Espero que os guste.

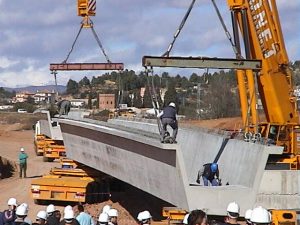

Hacia la sostenibilidad en la obra civil con soluciones prefabricadas de hormigón. Una primera aproximación

phiLa mayoría de avances alcanzados relacionados con los métodos estandarizados para cuantificar la sostenibilidad de la construcción, están fundamentalmente enfocados a la edificación más que a las infraestructuras, especialmente en su variante residencial. El impacto global de la edificación residencial es el mayor de todos, pues implica a los tres ejes de la sostenibilidad: medioambiental (emisiones de gases de efecto invernadero, derivados de los consumos de calefacción y/o refrigeración para lograr unas condiciones interiores confortables), social (la vivienda es una primera necesidad para las personas) y económico (suele representar el mayor gasto que afronta una persona a lo largo de su vida). Mientras tanto, la obra civil no ha evolucionado igualmente en esta materia. Aunque generalmente se trata de construcciones de mayor envergadura, los impactos sobre la sostenibilidad son mucho más difusos y no tienen una repercusión tan directa sobre la vida diaria de los ciudadanos. Por estas razones, puede explicarse que los métodos de evaluación de la sostenibilidad para la obra civil no estén tan desarrollados como los existentes en la edificación, incluso con cierta dificultad para encontrar referencias sobre este campo. Esto puede implicar de alguna forma un obstáculo para la promoción técnica de los elementos prefabricados de hormigón, en un área que suele estar dominado por ingenieros que, en general, saben apreciar mejor las ventajas funcionales que esta metodología constructiva ofrece con respecto a otras. Este artículo pretende describir las fortalezas que la construcción con prefabricados de hormigón tendrá en el inminente marco reglamentario sobre la sostenibilidad en la obra civil, como vía para mejorar sus posibilidades y lograr una mayor cuota de mercado. También se analizarán algunos de los indicadores de la sostenibilidad que ya aparecen en los borradores de normas actuales.

Referencia:

López-Vidal, A.; Yepes, V. (2015). Hacia la sostenibilidad en la obra civil con soluciones prefabricadas de hormigón. Una primera aproximación. PHi Planta de Hormigón Internacional, 5:18-24.

Descargar (PDF, 1.13MB)



Estudio paramétrico de pilas altas para viaductos en las líneas de alta velocidad

fig2

El diseño de las pilas de puentes tiene una especial importancia desde el punto de vista económico si pensamos que, dependiendo de la altura de las pilas y de las condiciones del terreno de cimentación, este coste puede llegar a ser el 50% del total del coste de un viaducto. En este post he querido resaltar algunos resultados de un trabajo realizado por nuestro grupo de investigación que presenta un estudio paramétrico de pilas altas (más de 50 m de altura) de hormigón armado de sección hueca rectangular para puentes. Estas pilas se utilizan normalmente en la construcción de viaductos ferroviarios de hormigón pretensado. Para realizar la optimización de las pilas se empleó un algoritmo de optimización basado en el comportamiento de las hormigas (Ant Colony Optimization). Se han estudiado veintiún casos diferentes para siete alturas de columna de 40 , 50 , 60 , 70 , 80 , 90 y 100 m, y tres tipos de viaductos para líneas de alta velocidad con 10 tramos continuos, cuyas longitudes vano principal fueron 40 , 50 y 60 m. Las pilas estudiadas son las columnas intermedias colocadas en el medio de los viaductos. El número total de variables de diseño de optimización varía de 139 para pilas con altura de la columna de 40 m a 307 para pilas con altura de 100 m. Los resultados que se presentan en el trabajo son de gran valor para el diseño preliminar de este tipo de estructuras, con reglas de predimensionamiento práctico de interés.

Viaducto de O Eixo, ejemplo de empleo de pilas altas, http://www.pondio.com

Resultados interesantes:

  • Las cuantías medias necesarias de acero y hormigón, tanto en alzado como en cimentación, para las pilas estudiadas varían entre 887 kg/m y 12 m3/m para alturas de 40 m a 2720 kg/m y 26 m3/3 en alguras de 100 m.
  • Los costes medios encontrados varían desde un mínimo de 3221 €/m para las pilas menos cargadas, a un máximo de 6206 €/m en el caso de las más cargadas.
  • A continuación os paso un par de gráficas que pueden ser de interés respecto al hormigón. El resto de información se puede ver en el artículo.

Pilas 1

Pilas 2

Referencia:

MARTÍNEZ-MARTÍN, F.; GONZÁLEZ-VIDOSA, F.; HOSPITALER, A.; YEPES, V. (2013). A parametric study of optimum tall piers for railway bridge viaducts. Structural Engineering and Mechanics, 45(6): 723-740. (link)
