Carros de encofrado para la construcción de puentes por avance en voladizo

Figura 1. Construcción por voladizos sucesivos. By Störfix [GFDL (http://www.gnu.org/copyleft/fdl.html) or CC-BY-SA-3.0 (http://creativecommons.org/licenses/by-sa/3.0/)], from Wikimedia Commons

La construcción en avance en voladizo con dovelas hormigonadas “in situ” ha ido desplazando a los puentes-viga metálicos en luces entre 60 y 200 m. El récord mundial de esta tipología lo ostenta el puente Gateway en Brisbane, Australia, con 260 m de luz.

La dovela en curso de hormigonado suele apoyarse sobre un carro de avance soportado por el tablero terminado. Sin embargo, existen otros sistemas como el uso de andamiaje apoyado sobre el terreno, vigas metálicas auxiliares apoyadas sobre las pilas del puente en construcción e incluso mediante atirantamiento provisional.

En el caso que nos ocupa, el carro móvil de hormigonado soportado por el propio tablero, debe garantizar la posición geométrica de las dovelas y soportar su peso antes del fraguado del hormigón y de su unión mediante pretensado a la dovela precedente. Se distinguen los carros móviles tradicionales y los autoportantes. En los primeros, el peso de la dovela se transmite al tablero por medio de vigas longitudinales fijadas sólidamente en voladizo en el extremo de la ménsula.

  • Carros móviles con vigas principales superiores: Constan de vigas longitudinales situadas en la vertical de las almas, arriostradas por vigas transversales de donde cuelga el encofrado, la plataforma de trabajo y las pasarelas de inspección. Los encofrados interiores y de almas se apoyan sobre vigas o carretón móvil, desplazándose colgados tanto por el tablero como por el carro. El carro se ancla a la penúltima dovela, equilibrándose con contrapesos traseros (Figura 2) o bien con un anclaje móvil a la vía de rodadura (Figuras 1 y 3). El problema fundamental con este carro es la aparición de fisuras en la cara superior de la losa inferior al deformarse las vigas principales durante el hormigonado. Para reducir este efecto se hormigona el voladizo hacia atrás. También se podrían utilizar carros más rígidos y pesados, que pesan el doble que los ligeros, pero ello origina un aumento en el pretensado y en los dispositivos anclaje o contrapesos.

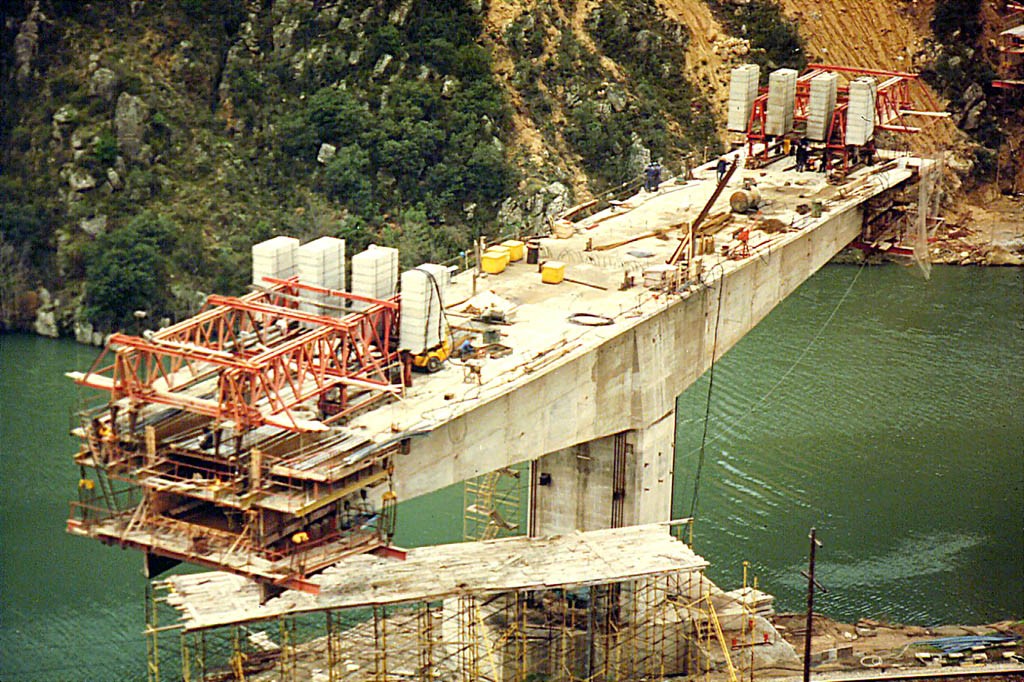

Figura 2. Carros antiguos con contrapesos para equilibrar. Fuente: Dragados Obras y Proyectos



Figura 3. Carro de avance moderno, anclado al tablero. http://www.sten.es/encofrados/viaductos/



  • Carros móviles con vigas principales inferiores: Para despejar la superficie de trabajo y permitir el acceso de la parte superior de la dovela en construcción se recurre a carros con vigas situadas bajo las almas exteriores de las dovelas. Ello facilita la prefabricación de las armaduras y vainas con cables de pretensado, lo que agiliza la ejecución.
  • Carros móviles autoportantes: Se trata carros donde el encofrado forma parte de la función resistente, reduciendo las deformaciones que aparecen durante el hormigonado de la dovela. Esta disposición mejora el control y la corrección geométrica del tablero, reduce las fisuras que aparecen entre las juntas de las dovelas y evita la obstrucción de las superficies de trabajo. Los carros se anclan por pretensado al tablero construido, posicionándose mediante usillos. El carro se traslada sobre perfiles situados en voladizo sobre la vertical de las almas. Pueden construirse secciones variables e incluso secciones en cajón con varias almas. El encofrado interior del cajón se apoya en la viga maestra anterior y se cuelga por la parte trasera de la dovela precedente.



Una explicación del proceso constructivo la tenéis en el siguiente vídeo:

A continuación os dejo un vídeo donde podéis ver un carro de avance modelo CVS de la empresa ULMA Construction. Espero que os sea de interés.

Otro vídeo, también del ULMA, es el siguiente:

También es de interés el procedimiento constructivo del viaducto de Contreras. Aquí os paso un vídeo de voxelstudios.

Referencias:

MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F. (2004). Temas de procedimientos de construcción. Cimbras, andamios y encofrados. Editorial de la Universidad Politécnica de Valencia. Ref. 2004.441.
