Técnicas de colocación del hormigón bajo el agua

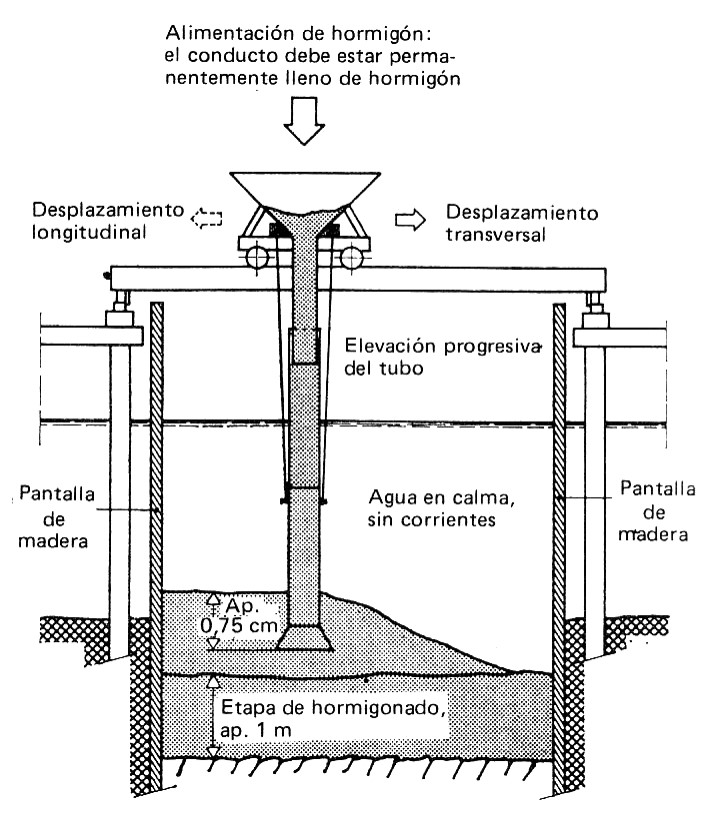

Figura 1. Colocación de hormigón sumergido con tubo tremie. https://tecnologiadelhormigonarmado.blogspot.com/p/hormigon-armado-en-ambientes-marinos.html

El hormigón sumergido o bajo el agua se caracteriza por emplearse en estructuras que deben estar continuamente en contacto con este líquido. La construcción de cimentaciones bajo el agua con hormigón no es una novedad. Se encuentran referencias de este método en el tratado De Arquitectura de Vitruvio (88-26 a. C.). Actualmente, este procedimiento se utiliza con frecuencia, especialmente en la cimentación de obras marítimas, sin embargo, su aplicación debe ser precisa y cuidadosa. Antes de decidirse por esta forma de hormigonar, es siempre preferible tratar de efectuar el hormigonado en seco, utilizado uno u otro de los diversos procedimientos existentes para agotar el agua, o, incluso, resolver la construcción utilizando elementos prefabricados.

Un hormigón sumergido debe tener características especiales en sus componentes, como son el tipo de árido, el agua de amasado, el cemento y los aditivos. Este tipo de hormigón debe mantenerse inerte a las condiciones del ambiente (el cemento y los áridos no deben reaccionar con el agua), será impermeable para evitar la corrosión en el caso de que sea hormigón armado y cumplirá con la resistencia requerida.

En primer lugar, el hormigón utilizado debe tener una dosificación más rica (sobredosis de cemento de un 25 %), con cementos de alto poder aglutinante que garanticen una buena compacidad bajo el agua. Es posible mejorar su capacidad aglutinante añadiendo aireantes, así como plastificantes para lograr la docilidad deseada sin necesidad de aumentar el contenido de agua (asiento en cono de Abrams de 150 mm). Cuando se trabaja en aguas en movimiento, puede ser necesario recurrir a aceleradores de fraguado, algunos de los cuales están diseñados específicamente para evitar la penetración del agua en el hormigón.

Para sumergir hormigón de manera efectiva, es fundamental garantizar su resistencia al lavado durante su colocación, lo cual requiere garantizar la adecuada consistencia y homogeneidad de la mezcla. Sin embargo, este objetivo enfrenta desafíos debido a dos factores adversos. En primer lugar, el movimiento del agua, ya sea por las corrientes fluviales o las mareas marinas, puede erosionar los hormigones, arrastrando parte de su cemento y generando lechadas. Estas lechadas dificultan la adhesión entre capas, aumentando la permeabilidad del conjunto y debilitando los morteros, lo que resulta en una disminución de su resistencia. Además, la disparidad en la densidad de los componentes del hormigón puede provocar su separación debido a la fluidez de la mezcla. Los áridos más pesados tienden a acumularse en el fondo y son más propensos al deslavado, ya que quedan protegidos únicamente por una delgada película de aglomerante.

Todo lo anterior implica minimizar al máximo el contacto del hormigón con el agua durante su transporte, así como durante el proceso de vertido y extendido. Para lograrlo, se recurre habitualmente a técnicas como el método de talud en avance, el uso de cubas especializadas y la utilización de canaletas (tubo tremie). No obstante, también existen otros procedimientos como el bombeo directo del hormigón, el hormigón prepakt (inyección con un mortero de áridos gruesos colocados en un molde) o el uso de hormigón ensacado. A continuación se describen las técnicas habituales.

Procedimiento de talud en avance

Cuando el agua no supera los 0,80 m de profundidad, pueden sumergirse las masas de hormigón por el procedimiento llamado de talud, análogo al que se emplea para la ejecución de los terraplenes. Este método solo resulta efectivo en aguas poco profundas, generalmente con un espesor inferior a los 80 cm. La operación comienza depositando el hormigón en la región A, que se incorpora por su peso con la masa B en flujo, que progresa con un talud C, el único en contacto directo con el agua y susceptible al deslavado. Se requiere una vigilancia constante para evitar que el agua interfiera con este talud, donde pueden formarse suspensiones de lechada que no fraguan y que podrían generar superficies de deslizamiento y roturas en el macizo.

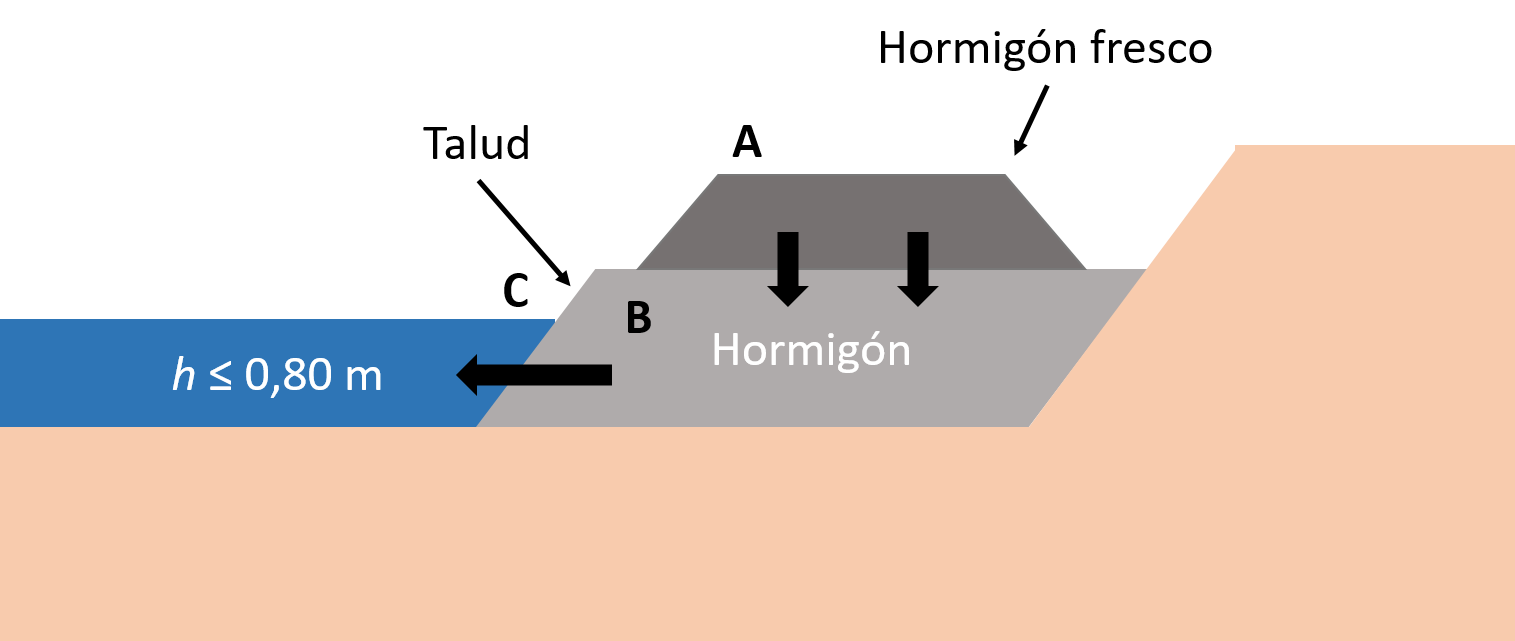

Figura 2. Hormigonado bajo el agua con talud de avance.

Después de cada interrupción, se limpia el talud utilizando cepillos de acero para descarnar la superficie y eliminar los excesos de lechada. Cuando el cimiento está rodeado por el terreno o por algún tipo de estructura, es necesario eliminar las lechadas que se filtran del hormigón, ya sea utilizando cubos o bombas. Asimismo, al unir una masa de hormigón ya fraguada con otras posteriores, también es necesario limpiar estas lechadas. Es importante destacar que la masa en avance no puede compactarse ni vibrarse. Durante períodos de aguas agitadas, como crecidas u oleajes, es necesario suspender los trabajos.

Procedimiento con cuba

Este método es adecuado para profundidades superiores a 0,80 m. El hormigón se transporta a través de una cuba completamente estanca, la cual desciende lentamente hacia el área a hormigonar mediante un cabrestante o una grúa. Una vez depositadas sobre el macizo, un buzo la abre, elevándola suavemente luego para permitir que el hormigón fluya en aguas tranquilas. La función de los buzos se limita a colocar la cuba sobre el área a hormigonar y abrir sus compuertas, luego envían la cuba a la superficie para repetir el proceso. Sin embargo, este procedimiento no es apropiado cuando se necesita verter hormigón en un encofrado de dimensiones reducidas, pues su movimiento ascendente y descendente puede provocar agitación en el agua, actuando como un pistón (Figura 3).

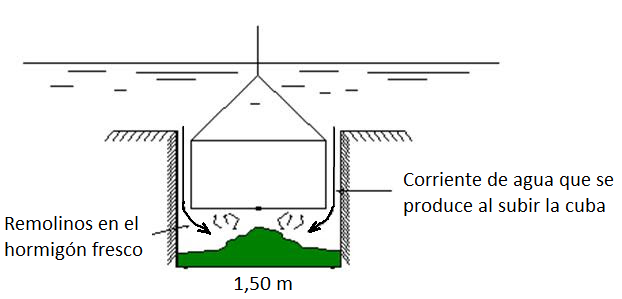

Figura 3. Cuba bajo el agua en un encofrado de dimensiones reducidas (Galabru, 1964). https://tecnologiadelhormigonarmado.blogspot.com/p/hormigon-armado-en-ambientes-marinos.html

Las cubas son estancas, diseñadas con paredes inclinadas para facilitar la salida del hormigón. Se abren en la parte inferior mediante sistemas hidráulicos o neumáticos. Además, cuentan con patas que aseguran su estabilidad al posarse sobre el terreno, permitiendo que las puertas pivoten libremente. La capacidad de las cubas varía generalmente de 0,20 a 1,00 m³.

Durante la operación, las cubas descargan su contenido primero en el fondo y luego sobre las capas previamente vertidas y aún frescas, evitando así el contacto directo del hormigón con el agua y logrando una adecuada trabazón. Para áreas extensas, se subdividen en secciones pequeñas, generalmente no mayores a 6×6 m, ya que el hormigón tiene un radio de extensión de unos 30 cm y las cubas no se abren a más de 30 cm de altura.

Una variante de este sistema, utilizada en obras con poco volumen de hormigón, implica el uso de bolsas de lona impermeabilizadas, que se bajan boca abajo, amarradas por el fondo y cerradas en la boca con un nudo, permitiendo su apertura manual. Estas bolsas tienen una capacidad que no supera los 0,10 m³.

El método de inmersión en cubas presenta ventajas como una operación sencilla y una rápida ejecución del hormigonado, resultando en hormigones de buena calidad con una notable trabazón. Además, no requiere más equipo especializado que el depósito para sumergir el hormigón.

Procedimiento con canaleta (tubo tremie)

La canaleta o vertedera, conocida como tubo-tolva o tubo tremie, consta de un tubo especial de acero rígido con un diámetro de 20 a 45 cm, asegurando que el hormigón se vierta directamente sobre otra masa de hormigón sin dejar una capa intermedia de lodos u otros materiales. Las paredes de la tubería deben ser lisas y contrapesadas para prevenir la flotación, especialmente si se utiliza una placa para sellar la boca de la tubería y esta se sumerge estando vacía. El tubo se sumerge con un tapón que se extrae (método de cierre de fondo) o se desplaza (tapón deslizante) al verter el hormigón. Para evitar la entrada de agua, el tubo debe mantenerse constantemente sumergido en el hormigón a una profundidad de 1,00 o 1,50 m bajo la superficie del material. Las velocidades ideales de elevación del hormigón oscilan entre 0,3 y 3 m/h. Es crucial mantener una colocación continua, ya que los retrasos pueden provocar el endurecimiento del hormigón, lo que dificultaría la reanudación del flujo. El hormigón debe ocupar automáticamente el espacio entre el tubo y el encofrado sin necesidad de mover el tubo horizontalmente. En caso de utilizar varios tubos, se recomienda mantener una separación de entre 3 y 5 m entre ellos.

Un puente grúa equipado con cabrestantes móviles sostiene estos tubos, lo que permite subirlos y bajarlos. Todo el montaje se encuentra instalado en un andamio con plataforma de servicio. En la parte superior del tubo, se encuentra una tolva o un embudo para verter el hormigón. Se utiliza una tolva cuando se realizan aportaciones intermitentes de hormigón, como en el caso del transporte por cubas. Se emplea un embudo cuando se realiza una aportación continua de hormigón, como en el caso del hormigón bombeado. En la Figura 4 se observa el método del desplazamiento, que puede obtenerse utilizando un carrito o suspendiendo el tubo por medio de una grúa.

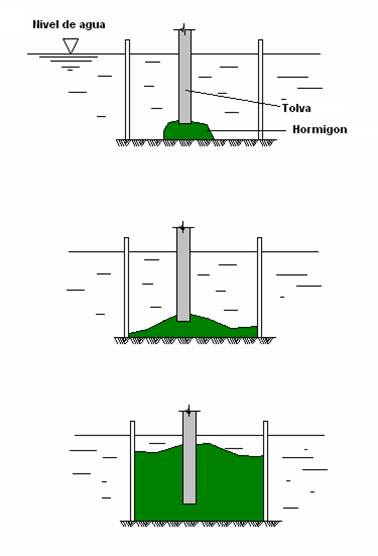

Figura 4. Colocación sumergida: método del desplazamiento

Esta técnica se emplea en una variedad de aplicaciones, que incluyen hormigones sumergidos, estructuras submarinas, reparaciones de hormigones sumergidos, construcción y unión de secciones de túneles submarinos, pilotes para cimentaciones de puentes y plataformas mar adentro. Se utiliza especialmente cuando se busca obtener una calidad estructural muy alta. Se han llevado a cabo operaciones de hormigonado con éxito a profundidades de hasta 50 m. Este procedimiento consiste en verter el hormigón in situ mediante un tubo, cuyo extremo inferior permanece siempre sumergido en el hormigón fresco, lo que ayuda a prevenir lavados y segregaciones significativas.

El proceso de hormigonado con tubo tremie consta de tres etapas: el cebado del tubo, la formación del bulbo y el vertido del hormigón.

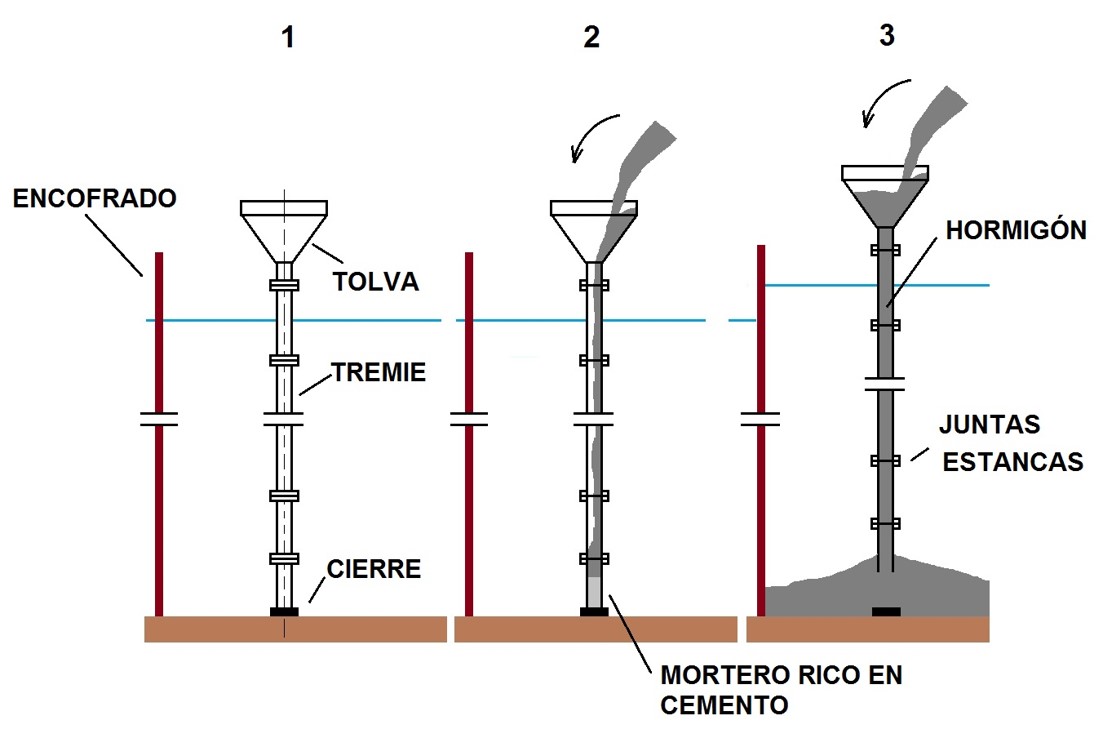

Figura 5. Etapas del proceso de hormigonado con tubo tremie
  • Cebado del tubo: Es fundamental llenar completamente el tubo con hormigón sin que entre en contacto con el agua circundante. Para lograr esto, existen varios métodos, desde el uso de aire comprimido hasta otros más simples. Uno de los métodos más directos implica dejar caer un tapón que actúe como sello hermético dentro del tubo, asegurando así que la columna de hormigón descienda gradualmente, evitando el contacto con el agua y reduciendo la posibilidad de segregación debido a la caída libre. Otra opción es utilizar una cámara inflable tipo pelota en lugar del tapón, que se recupera después de cada proceso de cebado.
  • Formación del bulbo: Bajo el peso de la columna de hormigón fresco, este se extiende gradualmente alrededor del tubo debido a la tensión superficial. Es importante que el extremo inferior del tubo no se eleve más de 30 cm desde el fondo para evitar la segregación y el lavado del hormigón. Posteriormente, debido a la resistencia ejercida en el fondo y en la masa, la superficie del hormigón adquiere una forma de cúpula. Con el tubo hundido a la profundidad deseada, se forma el bulbo en la base de esta cúpula (Figura 1).
  • Vertido: Se lleva a cabo desplazando el tubo mediante el cabestrante y el puente grúa. Para impedir la entrada de agua, el tubo debe estar siempre lleno, realizándose la carga de hormigón de manera regular y continua para garantizar que no se vacíe. El peso del hormigón dentro del tubo debe ser siempre mayor que la presión del agua en su base.

Las técnicas de colocación por tremie suelen emplearse para el bombeo directo bajo el agua, aunque presentan algunas diferencias menores. En este método, el flujo se genera mediante la presión de la bomba en lugar de depender de la gravedad. La dosificación del material debe permitir el bombeo y el flujo una vez que la tubería se retira. Se utilizan tuberías más pequeñas, con secciones flexibles para la porción que queda embebida en el hormigón. La acción de la bomba puede provocar movimientos laterales que crean una lechada en la superficie de contacto entre la tubería y el hormigón. En algunos casos, puede ser necesario instalar una válvula de escape cerca del punto más alto de la tubería para evitar un bloqueo debido al vacío.

Os dejo a continuación unos vídeos que, espero, os resulten de interés.

Referencias:

ACI COMMITTEE 304. Guide for Measuring, Mixing, Transporting, and Placing Concrete. ACI 304R-00.

CALAVERA, J. et al. (2004). Ejecución y control de estructuras de hormigón. Intemac, Madrid, 937 pp.

GALABRU, P. (1964). Tratado de procedimientos generales de construcción. Obras de fábrica y metálicas. Editorial Reverté, Barcelona, 610 pp.

MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F. (2014). Fabricación, transporte y colocación del hormigón. Apuntes de la Universitat Politècnica de València, 189 pp.

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Maquinaria y procedimientos de construcción: Problemas resueltos

Os presento el libro que he publicado sobre maquinaria y procedimientos de construcción. Se trata de una completa colección de 300 problemas resueltos, abarcando aspectos relacionados con la maquinaria, medios auxiliares y procedimientos de construcción. Su contenido se enfoca en la mecanización de las obras, costos, disponibilidad, fiabilidad y mantenimiento de equipos, estudio del trabajo, producción de maquinaria, sondeos y perforaciones, técnicas de mejora del terreno, control y abatimiento del nivel freático, movimiento de tierras, equipos de dragado, explosivos y voladuras, excavación de túneles, instalaciones de tratamiento de áridos, compactación de suelos, ejecución de firmes, maquinaria auxiliar como bombas, compresores o ventiladores, cables y equipos de elevación, cimentaciones y vaciados, encofrados y cimbras, fabricación y puesta en obra del hormigón, organización y planificación de obras.

Es un libro, por tanto, muy enfocado a los ámbitos de la ingeniería de la construcción, tanto en el ámbito de la edificación, de la minería o de la ingeniería civil. Además, se incluyen 27 nomogramas originales y 19 apéndices para apoyar tanto a estudiantes de ingeniería o arquitectura, como a profesionales que enfrentan desafíos similares en su práctica diaria en obra o proyecto. La colección se complementa con un listado de referencias bibliográficas que respaldan los aspectos teóricos y prácticos abordados en los problemas. Estos problemas son similares a los tratados durante las clases de resolución de casos prácticos en la asignatura de Procedimientos de Construcción del Grado en Ingeniería Civil de la Universitat Politècnica de València (España). Por tanto, el libro resulta adecuado tanto para estudiantes de grado como para cursos de máster relacionados con la ingeniería civil y la edificación.

El libro tiene 562 páginas. Este libro lo podéis conseguir en la propia Universitat Politècnica de València o bien directamente por internet en esta dirección: https://www.lalibreria.upv.es/portalEd/UpvGEStore/products/p_376-7-1

Sobre el autor: Víctor Yepes Piqueras. Doctor Ingeniero de Caminos, Canales y Puertos. Catedrático de Universidad del Departamento de Ingeniería de la Construcción y Proyectos de Ingeniería Civil de la Universitat Politècnica de València. Número 1 de su promoción, ha desarrollado su vida profesional en empresas constructoras, en el sector público y en el ámbito universitario. Ha sido director académico del Máster Universitario en Ingeniería del Hormigón (acreditado con el sello EUR-ACE®), investigador del Instituto de Ciencia y Tecnología del Hormigón (ICITECH) y profesor visitante en la Pontificia Universidad Católica de Chile. Imparte docencia en asignaturas de grado y posgrado relacionadas con procedimientos de construcción y gestión de obras, calidad e innovación, modelos predictivos y optimización en la ingeniería. Sus líneas de investigación actuales se centran en la optimización multiobjetivo, la sostenibilidad y el análisis de ciclo de vida de puentes y estructuras de hormigón.

Referencia:

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

A continuación os paso las primeras páginas del libro, con el índice, para hacerse una idea del contenido desarrollado.

Descargar (PDF, 17.88MB)

Una playa sostenible, ¿con duchas o con lavapiés de agua de mar?

Figura 1. Lavapiés ecológicos en la Comunitat Valenciana. Fotografía: V. Yepes

¿Es sostenible desde el punto de vista ambiental tener duchas con agua potable en nuestras playas? ¿Sería mejor la opción de unos lavapiés que utilizaran el agua del mar? Este es un tema que tuvo cierto debate en la Comunidad Valenciana y en el que, en su día, participé en su solución. De hecho, el agua que se consume en las playas valencianas con duchas era equivalente al consumo diario de agua potable de una ciudad de 80.000 habitantes (Yepes, 2005).

Sin embargo, el problema no es sencillo desde el punto de vista ingenieril, pues se debe asegurar la correcta captación del agua, su desinfección y el control de un sistema que, a todas luces, debe ser desmontable al situarse en una zona del dominio público. Además, el sistema se debe monitorizar para atender cualquier avería en el mínimo tiempo posible.

Pero, así y todo. ¿Son obligatorias las duchas de agua potable en las playas que quieran certificarse con algún distintivo de calidad? ¿Qué ocurre si se quiere remodelar un paseo marítimo y se quieren aplicar los fondos Next Generation de la Unión Europea? ¿Se pueden considerar las duchas como sostenibles? ¿En qué consiste su alternativa de lavapiés ecológicos? Os lo voy a intentar explicar en un vídeo que os he preparado.

Figura 2. Pantallazo del control telemático de los lavapiés ecológicos en la Comunitat Valenciana.

Os presento aquí un vídeo que preparé para un curso sobre gestión de playas. Este curso es una ampliación respecto a algunos cursos presenciales que he tenido la oportunidad de dirigir, el último, en Oporto (Portugal). En este caso, trata de la frecuentación y capacidad de carga de las playas. Espero que sea de vuestro interés.

También os dejo una conferencia que ofrecí, hace ya algún tiempo, donde hablaba de algunos de estos temas. Espero que siga vigente su contenido.

Descargar (PDF, 492KB)

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Selección de dragas en función del terreno

Figura 1. https://www.publicdomainpictures.net/es/view-image.php?image=89500&picture=draga

Para planificar un proyecto de dragado es fundamental disponer de información geotécnica detallada del material a extraer. Esto permitirá seleccionar el equipo adecuado, estimar los rendimientos y prever la necesidad de sobre-excavación. Es importante tener en cuenta el tipo de terreno a dragar para identificar los más apropiados.

Las Tablas que se presentan resumen las características de las dragas en función del terreno, lo que facilita la elección del equipo adecuado y contribuye a una ejecución más eficiente del dragado.

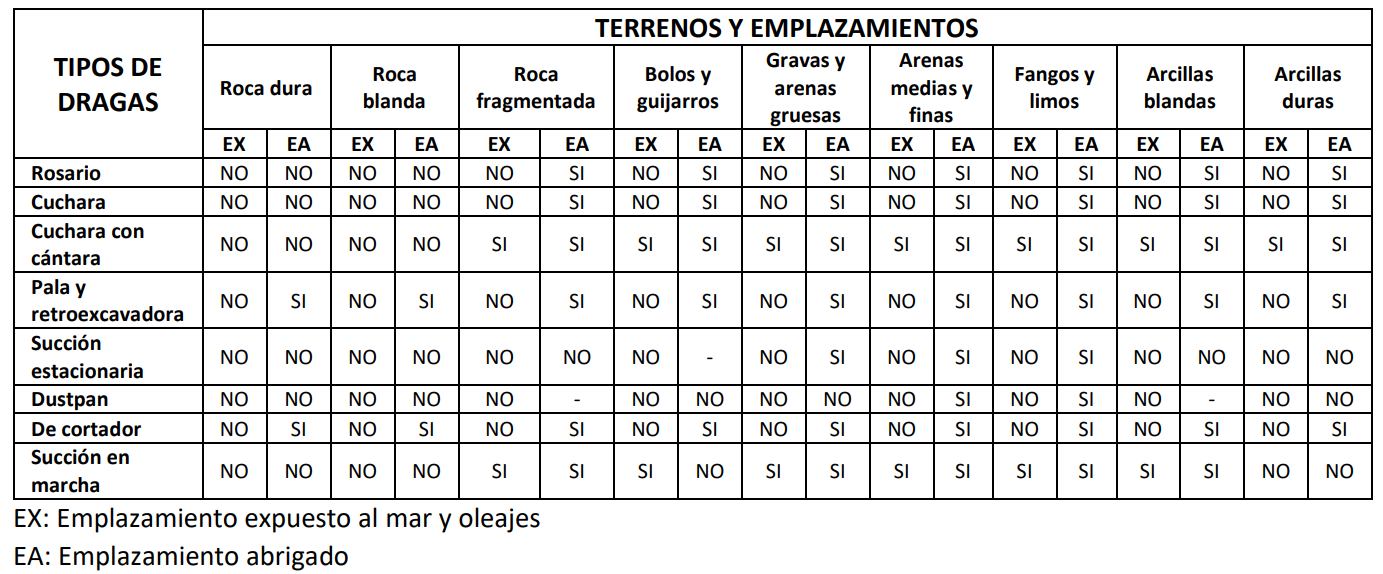

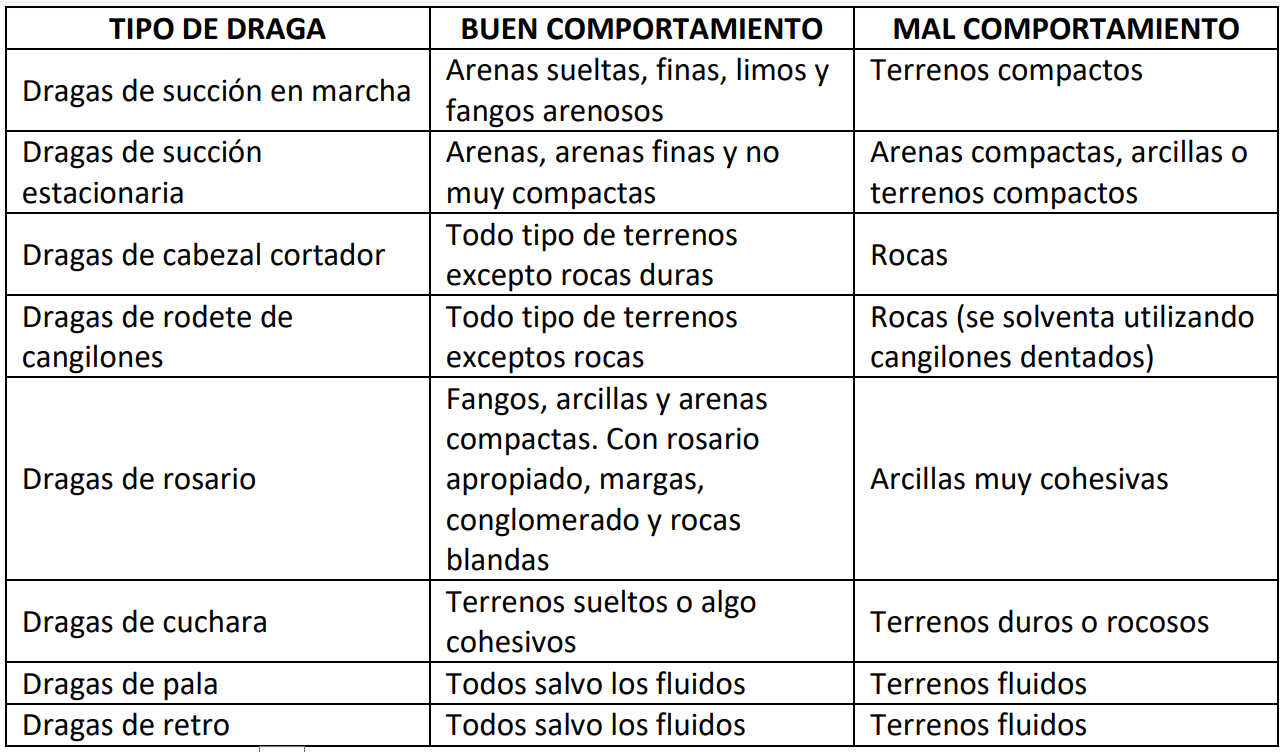

Tabla 1. Comportamiento de las dragas en función del terreno (Vigueras, 1997)

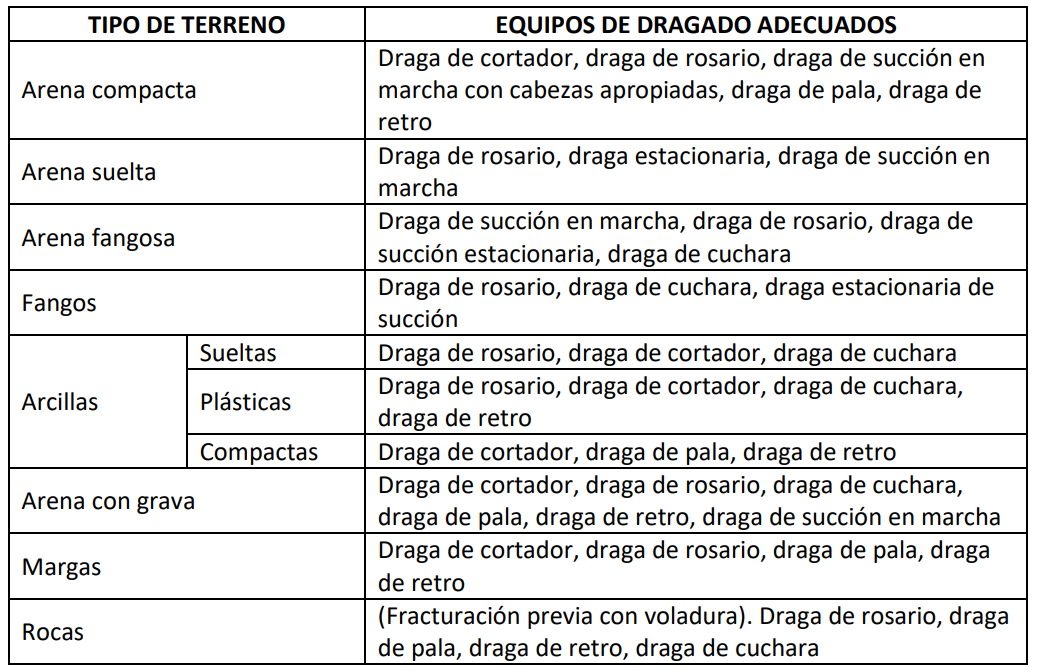

Tabla 2. Equipos más adecuados para cada terreno (Vigueras, 1997)

Tabla 3. Uso de los equipos de dragado en función del emplazamiento y las características de los materiales a dragar (Vigueras, 1997)

Referencias:

BRAY, R.N.; BATES, A.D.; LAND, J.M. (1997). Dredging: A handbook for engineers. 2nd edition, Willey, 434 pp.

CLEMENTE, J.J.; GONZÁLEZ-VIDOSA, F.; YEPES, V.; ALCALÁ, J.; MARTÍ, J.V. (2010). Temas de procedimientos de construcción. Equipos de dragado. Editorial de la Universitat Politècnica de València. Ref. 2010.4038.

SANZ, C. (2001). Manual de equipos de dragado. Ed. Carlos López Jimeno. Madrid, 323 pp.

VIGUERAS, M. (1997). Organización y ejecución de las obras. Conferencia 7. Curso General de Dragados Ente Público Puertos del Estado.

Cursos:

Curso de gestión de costes y producción de la maquinaria empleada en la construcción.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Clasificación de las obras de dragado

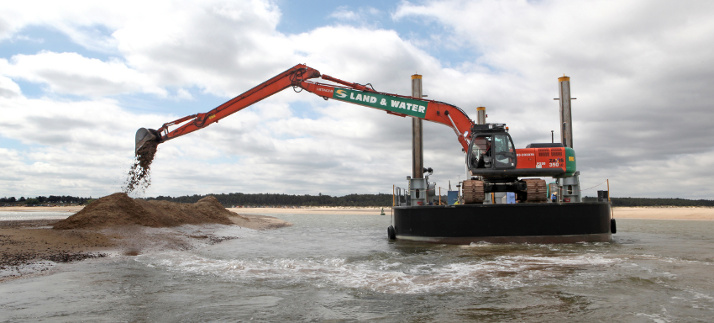

Figura 1. Dragado mediante una retroexcavadora. https://es.wikipedia.org/

Las operaciones de dragado implican, en esencia, la eliminación de materiales de los fondos marinos y fluviales y su transporte y descarga en ubicaciones específicas. Su uso es muy versátil y abarca principalmente la ingeniería civil y la minería. En un artículo anterior ya se destacó la importancia de las obras de dragado.

En este artículo, clasificaremos las obras de dragado según su objetivo, ubicación y las características del terreno a trabajar. Es crucial destacar que el dragado es un medio y no un objetivo en sí mismo.

Según el objetivo o destino del dragado

El dragado es de gran importancia en la ingeniería portuaria, ya sea para mantener y mejorar los calados, desarrollar nuevas instalaciones o crear puertos. Muchos puertos requieren periódicamente trabajos de dragado para optimizar la navegación. Además, estas obras pueden mantener o ampliar los cauces de los ríos, mejorar su capacidad de drenaje y facilitar la extracción de materiales de construcción y minerales en ambientes marinos.

Otro empleo cada vez más frecuente de los materiales de dragado es como material de relleno o sustitución. Estos rellenos son necesarios en diversas obras, como el trasdosado de muelles, la construcción de carreteras, aeropuertos o el reemplazo de terrenos de baja calidad para mejorar las condiciones geotécnicas en la cimentación de muelles y otras estructuras. El dragado también se utiliza para excavar zanjas para tuberías y cables.

En algunos casos, forma parte de proyectos de restauración ambiental, como la limpieza de fondos marinos contaminados o el drenaje de zonas pantanosas. En los últimos años, el dragado ha cobrado importancia en relación con la regeneración y protección de playas mediante la adición artificial de arena

Actualmente, las técnicas de dragado son esenciales en proyectos que buscan ampliar las áreas de uso en el mar, frecuentemente relacionados con el transporte de mercancías y pasajeros, como es el caso de la isla artificial construida en Hong Kong para alojar un aeropuerto (véase la Figura 2).

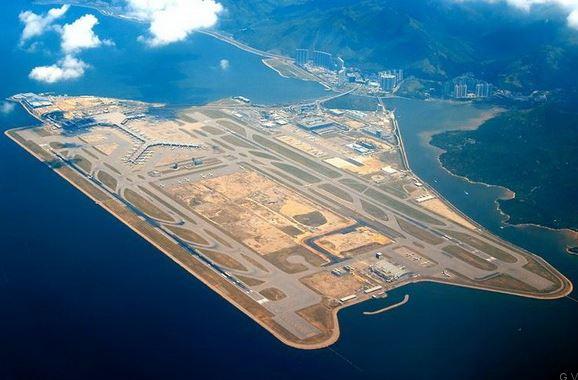

Figura 2. Aeropuerto Internacional de Hong Kong, China. https://www.guiaviajesa.com/aeropuertos-mas-estranos-en-islas-artificiales/

Según el emplazamiento:

Las condiciones en las que se llevan a cabo las obras de dragado varían según su ubicación en relación con la costa. Pueden realizarse en el mar abierto, en la zona costera o en aguas protegidas, como en el interior de un puerto, un río o un lago.

Según las características del terreno:

Los terrenos a dragar varían en su composición, desde rocas duras hasta fangos, lo que afecta su comportamiento durante la excavación, transporte y vertido. Por lo tanto, la naturaleza del material a dragar tiene una gran influencia en la elección de la draga y la técnica de dragado.

He grabado un vídeo explicativo sobre este tema, que espero sea de interés.

Os dejo un vídeo donde se describe el dragado del Canal de Panamá.

En este otro vídeo vemos la draga empleada en el puerto de Nueva York.

Referencias:

CLEMENTE, J.J.; GONZÁLEZ-VIDOSA, F.; YEPES, V.; ALCALÁ, J.; MARTÍ, J.V. (2010). Temas de procedimientos de construcción. Equipos de dragado. Editorial de la Universitat Politècnica de València. Ref. 2010.4038.

SANZ, C. (2001). Manual de equipos de dragado. Ed. Carlos López Jimeno. Madrid, 323 pp.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Densidad espectral de potencia en la detección de daños por ataque de cloruros en un puente en ambiente marino

Acaban de publicarnos un artículo en la revista Structural Engineering and Mechanics, revista indexada en el JCR. En este caso se ha analizado el rendimiento del método de la densidad espectral de potencia para detectar daños por ataque de cloruros en un puente de hormigón situado en un ambiente marino. El trabajo se enmarca dentro del proyecto de investigación HYDELIFE que dirijo como investigador principal en la Universitat Politècnica de València.

El deterioro causado por la penetración de cloruros y la carbonatación desempeña un papel importante en una estructura de hormigón en un entorno marino. La corrosión por cloruros en algunas estructuras en ambientes costeros puede ser peligrosa en caso de colapso repentino. Por lo tanto, como novedad, esta investigación estudia la capacidad de un método no destructivo de detección de daños denominado Densidad Espectral de Potencia (PSD) para diagnosticar daños causados únicamente por iones cloruro en estructuras de hormigón. Además, se investigó la precisión de este método para estimar la cantidad de daños anuales causados por el cloruro en diversas partes y posiciones expuestas al agua de mar. Para ello, se modeló y analizó numéricamente el puente de Arosa, en España, que conecta la isla con el continente a través del agua de mar. Como primer paso, se calculó la posición de puente de cada elemento, junto con el porcentaje de corrosión por cloruros en las armaduras. A continuación, se predijo la existencia, localización y momento de los daños en toda la parte de hormigón del puente en función de la cantidad de corrosión de las armaduras cada año. El método PSD se utilizó para controlar la pérdida anual del área de la sección transversal de las armaduras, los cambios en las características dinámicas, como la rigidez y la masa, y cada año de la vida útil de la estructura del puente mediante ecuaciones de sensibilidad y el algoritmo de mínimos cuadrados lineales. Este estudio demostró que la utilización de diferentes enfoques del método PSD basados en la corrosión por cloruros de las armaduras y la asunción de errores del 10% en el análisis del software pueden ayudar a predecir la ubicación y la cantidad casi exacta de las zonas dañadas a lo largo del tiempo.

Se puede solicitar una copia del artículo a los autores a través del siguiente enlace: https://www.researchgate.net/publication/367283962_Hadizadeh-Bazaz_et_al_2023

Abstract:

The deterioration caused by chloride penetration and carbonation plays a significant role in a concrete structure in a marine environment. The chloride corrosion in some marine concrete structures is invisible but can be dangerous in a sudden collapse. Therefore, as a novelty, this research investigates the ability of a non-destructive damage detection method named the Power Spectral Density (PSD) to diagnose damages caused only by chloride ions in concrete structures. Furthermore, the accuracy of this method in estimating the amount of annual damage caused by chloride in various parts and positions exposed to seawater was investigated. For this purpose, the RC Arosa bridge in Spain, which connects the island to the mainland via seawater, was numerically modeled and analyzed. As the first step, each element’s bridge position was calculated, along with the chloride corrosion percentage in the reinforcements. The next step predicted the existence, location, and timing of damage to the entire concrete part of the bridge based on the amount of rebar corrosion each year. The PSD method was used to monitor the annual loss of reinforcement cross-section area, changes in dynamic characteristics such as stiffness and mass, and each year of the bridge structure’s life using sensitivity equations and the linear least squares algorithm. This study showed that using different approaches to the PSD method based on rebar chloride corrosion and assuming 10% errors in software analysis can help predict the location and almost exact amount of damage zones over time.

Keywords:

Damage identification; Concrete bridge; Chloride attack; Steel corrosion; Power Spectral Density method (PSD); Non-destructive technique.

Reference:

HADIZADEH-BAZAZ, M.; NAVARRO, I.J.; YEPES, V. (2023). Power Spectral Density method performance in detecting damages by chloride attack on coastal RC bridge. Structural Engineering and Mechanics, 85(2):197-206. DOI:10.12989/sem.2023.85.2.197

Cálculo de la producción de una draga de succión en marcha aplicando el método BBL

Draga de succión en marcha. Fuente: http://tecnologia-maritima.blogspot.com.es/

Una draga hidráulica de succión en marcha o de arrastre es una embarcación autopropulsada y autoportante que draga de forma continua elevados volúmenes de material en aguas profundas, incluso admitiendo condiciones marítimas desfavorables. Este tipo de dragas suponen algo menos de la cuarta parte del parque mundial de dragas hidráulicas. En un artículo anterior tuvimos ocasión de explicar este tipo de dragas.

Para calcular la producción de una draga de succión en marcha podemos aplicar el método BBL (Bray, Bates y Land, 1997), que estima los rendimientos de las dragas aplicando factores de reducción que representan pérdidas de tiempo sobre la producción teórica.

A continuación os paso un problema resuelto que espero que os sea de utilidad.

Descargar (PDF, 320KB)

Referencias:

BRAY, R.N.; BATES, A.D.; LAND, J.M. (1997). Dredging: A handbook for engineers. 2nd edition, Willey, 434 pp.

CLEMENTE, J.J.; GONZÁLEZ-VIDOSA, F.; YEPES, V.; ALCALÁ, J.; MARTÍ, J.V. (2010). Temas de procedimientos de construcción. Equipos de dragado. Editorial de la Universitat Politècnica de València. Ref. 2010.4038. Valencia, 74 pp.

SANZ, C. (2001). Manual de equipos de dragado. Ed. Carlos López Jimeno, Madrid, 323 pp.

YEPES, V. (2023). Maquinaria y procedimientos de construcción. Problemas resueltos. Colección Académica. Editorial Universitat Politècnica de València, 562 pp. Ref. 376. ISBN 978-84-1396-174-3

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Conceptualización de puerto deportivo y turismo naútico

Puerto deportivo en Calpe -Comunidad Valenciana. https://commons.wikimedia.org/wiki/File:Puerto_deportivo_en_Calpe_-Comunidad_Valenciana_-_panoramio.jpg

Los puertos deportivos (marinas, en inglés) son elementos relacionados con el turismo náutico. Se ha definido como un puerto utilizado exclusiva o principalmente por embarcaciones de recreo, que presta servicios a dichas embarcaciones y a sus usuarios, y que permite establecer un tránsito entre agua y tierra en términos de confort. Mientras que los puertos comerciales están pensados para acortar la estancia portuaria de las embarcaciones, los puertos deportivos están concebidos para el ocio, por lo que se intenta proporcionar una estancia agradable, buscando un carácter de permanencia más que el mero tránsito de embarcaciones y tripulaciones.

Ya son varios los artículos desarrollados entorno a este concepto en la tesis doctoral en curso de Ricardo Martín. En este caso, se ha introducido el concepto dentro de la plataforma Encyclopedia , de acceso abierto y que se puede consultar en el siguiente enlace: https://encyclopedia.pub/14769

Os dejo a continuación la entrada completa en formato pdf, por si la queréis descargar.

Descargar (PDF, 59KB)

Referencias:

MARTÍN, R.; YEPES, V. (2021). Bridging the gap between landscape and management within marinas: A review. Land, 10(8), 821; https://doi.org/10.3390/land10080821

MARTÍN, R.; YEPES, V.; GRINDLAY, A. (2020). Discovering the marina’s cultural heritage and cultural landscape. 8th International Symposium Monitoring of Mediterranean Coastal Areas. Problems and Measurements Techniques, pp. 95-104. Firenze University Press. DOI: 10.36253/978-88-5518-147-1.11

MARTÍN, R.; YEPES, V. (2019). The concept of landscape within marinas: Basis for consideration in the management. Ocean & Coastal Management, 179: 104815. DOI:10.1016/j.ocecoaman.2019.104815

MARTÍN, R.; YEPES, V. (2017). El paisaje en la planificación y gestión de los puertos deportivos en Andalucía. Revista de Obras Públicas, 164 (3593):38-55. (link)



I Jornadas de la gestión de las arenas en el litoral español

Próximamente se van a desarrollar dos sesiones de las I Jornadas de la gestión de las arenas en el litoral español. Se trata de un evento organizado por el Comité de Ingeniería y Gestión de la Costa de la Asociación Técnica de Puertos y Costas (ATPyC). A estas jornadas me han invitado para impartir una charla denominada “Valor económico de la costa: su peso en la economía española“, que tendrá lugar el 29 de abril de 2021, a las 10:45 horas.

Los interesados ​​pueden inscribirse a través de la web http://atpyc.com/eventos/i-jornadas-de-la-gestion-de-las-arenas-en-el-litoral-espanol/ . La inscripción es válida para las dos sesiones. La sesión se realizará a través de la plataforma Webex. Posteriormente la organización enviará el enlace de acceso a todos los inscritos.

Os dejo a continuación el programa completo:

Descargar (PDF, 255KB)



Plataformas flotantes de carácter lúdico en las playas

¿Cabe hablar de ingeniería turística? En esta entrada os doy detalles de una actuación singular desarrollada en las playas turísticas. Se trata de la instalación y explotación integral de unas plataformas flotantes de carácter lúdico situadas en lugares de comportamiento tan complejo y dinámico como la proximidad de las rompientes de olas. Os explico brevemente cómo se desarrollan todas las tareas realizadas desde el momento en que surgió la idea, hasta los detalles de instalación, mantenimiento, seguridad, etc. que garantizaron una explotación integral de las mismas.



El problema más importante que hay que resolver es el medio hostil que es el litoral marítimo, y especialmente en una zona de disipación de energía como es la rompiente de las olas.  A este respecto señalar que uno de los condicionantes básicos en la ubicación de las plataformas es que estas no se deben instalaran a más de 200 m de la línea de playa, pues a partir de este límite, podrían interferir a la seguridad del tráfico marítimo. Este factor es altamente restrictivo en la elección de la ubicación, ya que, para el correcto funcionamiento de la plataforma, necesita de al menos 2,5 m. de profundidad, haciendo prácticamente imposible encontrar, en algunas playas de máximo interés turístico, puntos donde converjan la batimetría óptima con la profundidad idónea, la distancia máxima a la línea de playa y la orientación correcta en cuanto a mareas y vientos predominantes se refiere.

A continuación os dejo un vídeo explicativo sobre las plataformas flotantes de carácter lúdico en las playas.

Aquí os dejo un vídeo sobre el montaje de este tipo de plataformas.

Referencia:

YEPES, V.; NÚÑEZ, F. (1994). Plataformas flotantes de carácter lúdico en las costas de la Comunidad Valenciana. Un ejemplo de ingeniería turística. Revista de Obras Públicas, 3335: 51-59.
