Drenajes horizontales instalados mediante zanjadoras

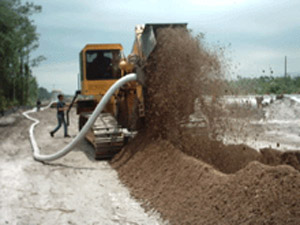

Figura 1. Zanjadora instalando dren horizontal. https://www.jedipumps.com/dewatering.htm

Si se quiere rebajar el nivel freático en la excavación de un cimiento, sótano de edificio, en obras lineales de poca profundidad como líneas ferroviarias o carreteras, o en zanjas longitudinales para abastecimiento de agua potable, alcantarillado, líneas eléctricas, gaseoductos, oleoductos, etc., se puede realizar mediante la colocación de un dren horizontal (horizontal well dewatering) instalado mediante una zanjadora (dewatering trenchers) (Figura 1).

A diferencia del drenaje desde pozos filtrantes, el drenaje se instala en posición horizontal, justo debajo de la zona a drenar (Figura 2). Los drenes horizontales suelen ser muy efectivos en terrenos granulares.

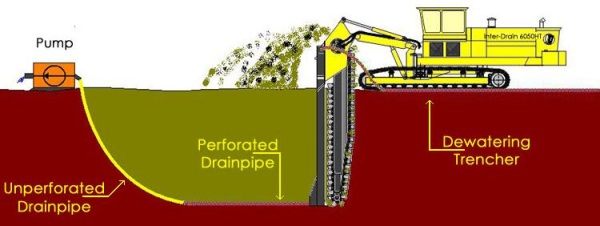

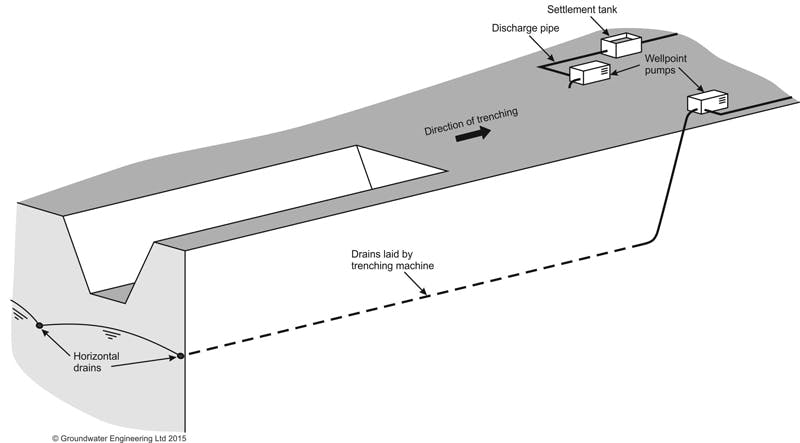

Figura 2. Esquema del drenaje horizontal y del bombeo. https://www.groundwatereng.com/dewatering-techniques/horizontal-wells

La instalación de este sistema es relativamente sencilla. La zanjadora abre una zanja de unos 30 cm de ancho e instala en primer lugar un tubo sin perforar seguido de un tubo perforado, normalmente de material plástico (Figura 3). El dren se recubre de un geotextil para evitar la entrada de limos y arenas y posteriormente se rellena la zanja. En el caso de que el terreno sea de baja permeabilidad, la zanja se puede rellenar con grava filtrante en lugar del terreno original.

La longitud del dren la determina su diámetro, la naturaleza del terreno y el nivel freático. Normalmente las longitudes de drenaje son de unos 50 m, aunque pueden llegar a 100 m, y los diámetros entre 80 y 100 mm. El dren horizontal se suele instalar a unos 6-7 m de profundidad, pues a mayores distancias el coste se incremente significativamente. Tras instalar la tubería, se conecta la parte del tubo sin perforar a una bomba. Mientras se bombea agua, se puede trabajar en seco.

Figura 3. Esquema de la apertura de zanja para la instalación del dren horizontal. https://www.inter-drain.com/index.php/en/applications/horizontal-dewatering

Además de la facilidad en la instalación del drenaje, una ventaja del sistema es que la maquinaria de la obra puede circular por encima sin restricciones, al tratarse de un drenaje subterráneo. Además, se reduce hasta en un 30% el volumen necesario de agua a extraer, con la consiguiente reducción en el consumo de combustible o electricidad.

Os paso unos vídeos al respecto. Espero que os sean útiles.

REFERENCIAS:

  • POWERS, J.P. (1992). Construction dewatering: New methods and applications. Ed. Wiley et al., New York.
  • TOMLINSON, M.J. (1982). Diseño y construcción de cimientos. URMO, S.A. de Ediciones, Bilbao, 825 pp.
  • YEPES, V. (2014). Maquinaria de movimiento de tierras. Apuntes de la Universitat Politècnica de València, Ref. 204. Valencia,  158 pp.
  • YEPES, V. (2016). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia. Editorial Universitat Politècnica de València, 326 pp. Ref. 328. ISBN: 978-84-9048-457-9.



Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Drenaje mediante pozos horizontales ejecutados mediante perforación horizontal dirigida

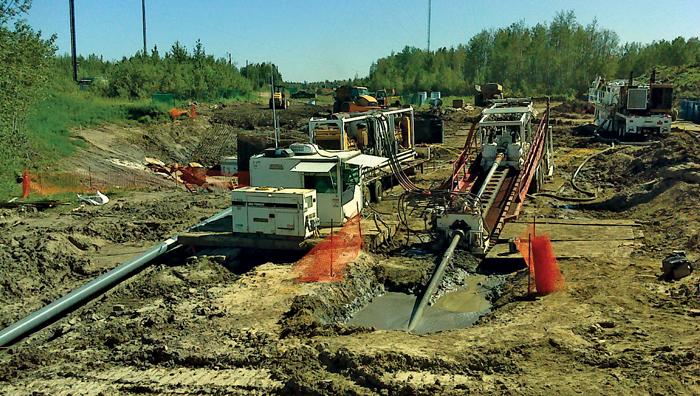

Figura 1. Maquinaria para la perforación horizontal dirigida PHD.  https://trenchlesstechnology.com/hdd-pipe-ramming-used-install-water-wastewater-lines-wood-buffalo/

La técnica de la Perforación Horizontal Dirigida PHD (Horizontal Directional Drilling, HDD) es un método empleado para la instalación de tuberías que evita la apertura de zanjas a cielo abierto (trenchless) minimizando el movimiento de tierras (Figura 1). Se utiliza fundamentalmente para la instalación de líneas de comunicación (fibra óptica, cables de datos), líneas eléctricas, gaseoductos, oleoductos y conducciones de agua a presión. A mediados de 1990, esta técnica se adaptó para instalar pozos de drenaje de aguas contaminadas en zonas industriales, estaciones de servicio o similares. Sin embargo, también es útil para realizar drenajes horizontales (Horizontal Directional Drilling Wells, HDDW)  en áreas inaccesibles o donde realizar perforaciones en superficie no es factible, pudiéndose llegar a distancias de 3000 m de longitud. Con todo, PHD es una técnica que requiere una fuerte planificación, pues requiere de operaciones especializadas.

Un pozo horizontal puede sustituir a 10-30 pozos verticales, dependiendo de las circunstancias de cada caso (Figura 2). En efecto, un solo pozo horizontal intersecta el nivel freático en la mayor parte de su longitud, extendiendo el cono de depresión del freático a lo largo de su recorrido. Por ejemplo, un pozo poco profundo de unos 15 m precisa de unos 60 m de perforación horizontal para alcanzar la cota prevista. En cambio, una red de pozos verticales para interceptar el mismo nivel freático requiere de múltiples pozos y decenas de tubería vertical no productiva (sin rejilla). Además, el pozo horizontal requiere solo de una bomba y una tubería de evacuación al punto de vertido o tratamiento, al contrario que los pozos verticales, donde cada uno de ellos precisa de una bomba. La Figura 2b muestra cómo un pozo horizontal con cierta pendiente puede drenar un terreno en talud simplemente por gravedad.

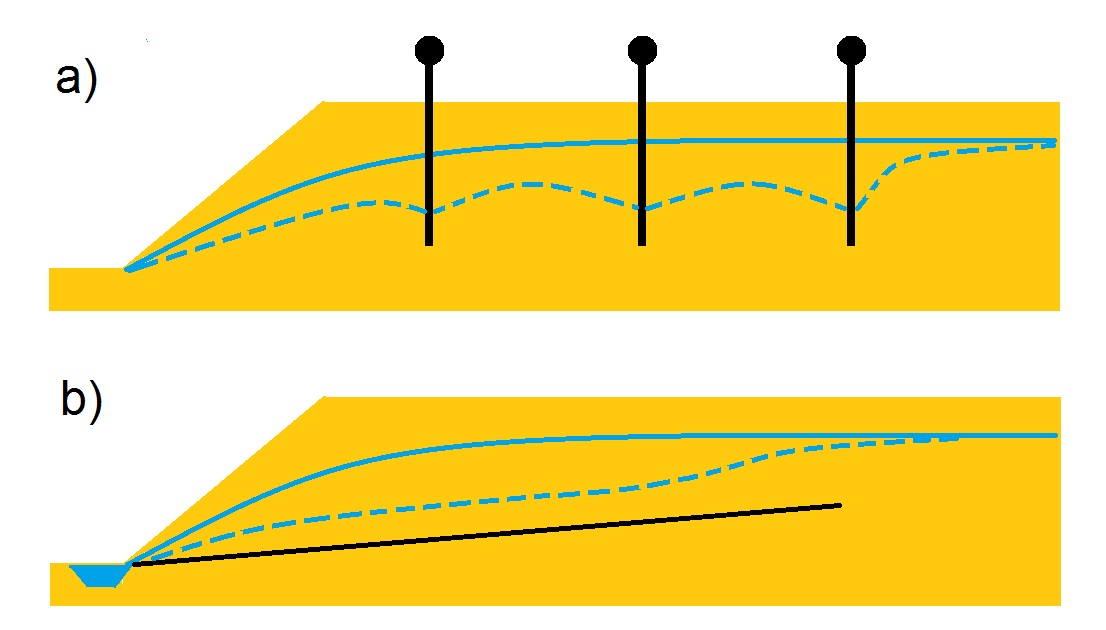

Figura 2. (a) Drenaje mediante pozos verticales frente a (b) drenaje mediante pozo horizontal.

La mayor diferencia entre los usos habituales del PHD en relación a su uso como drenajes horizontales es que el fluido de perforación usado aquí son polímeros biodegradables, en vez de bentonita. La razón es evitar la reducción de la permeabilidad del terreno asociada a la perforación.

Según el procedimiento de instalación, los drenes horizontales ejecutados mediante PHD se pueden clasificar en doble o simple entrada (Figura 3):

  • Instalación con doble entrada (Figura 3a): Se taladra la perforación piloto desde una fosa de lanzamiento. La perforación desciende en la entrada para luego emerger en la fosa de recepción. Este procedimiento es el más comúnmente utilizado por permitir un mejor control de la estabilidad de la perforación en comparación con los métodos de simple entrada.
  • Instalación de simple entrada (Figura 3b): Este método, también llamado de perforación ciega (blind-ended hole) se utiliza cuando no hay fosa de recepción y el pozo se instala desde un solo extremo. Aquí el escariado para ampliar la perforación se realiza empujando, en vez de tirando, como es el caso de la doble entrada, existiendo el riesgo de que la perforación ampliada no siga la perforación piloto. Las longitudes alcanzadas con este sistema son significativamente menores que las de doble entrada.

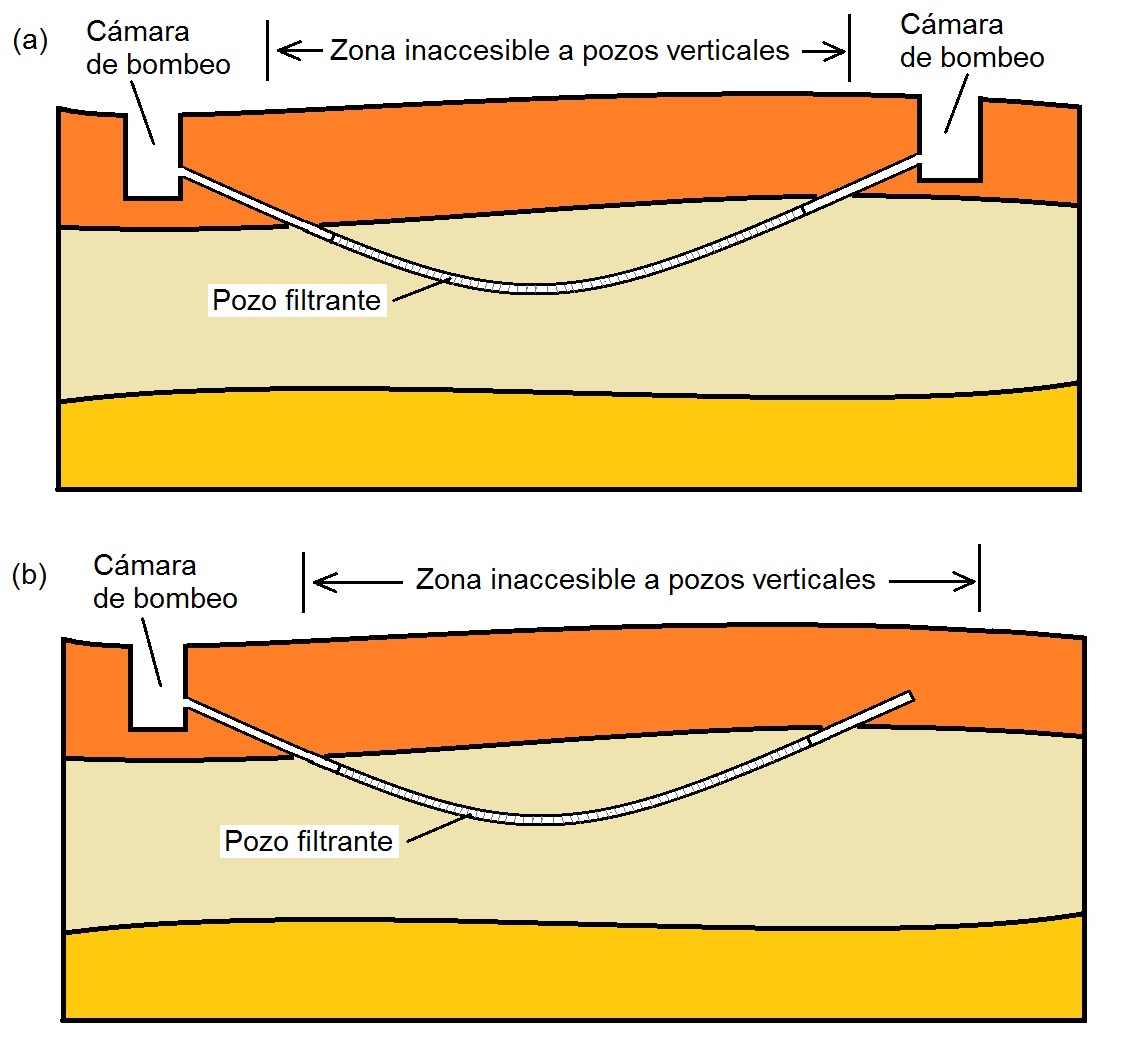

Figura 3. Pozos horizontales realizados mediante Perforación Horizontal Dirigida. (a) Con doble entrada, (b) con una sola entrada.

La instalación de la rejilla es una operación más complicada en los pozos HDD que en los pozos verticales convencionales, tanto por la longitud como por la desviación en la dirección. Las rejillas se instalan arrastrando a través de la perforación en el caso de doble entrada, y empujando en el caso de simple entrada. Estas rejillas normalmente son de polietileno de alta densidad (PEAD), de acero al carbono o acero inoxidable. El porcentaje de ranuras de la rejilla es menor que en los pozos verticales para asegurar su resistencia a tracción o compresión. Como es difícil instalar un filtro granular alrededor de la rejilla, normalmente se usan filtros de grava preenvasados, mallas o geotextiles convenientemente protegidos para resistir su instalación.

Os dejo unos polimedias para explicar brevemente el procedimiento de la perforación horizontal dirigida. Espero que os sea de interés.

A continuación os dejo un par de vídeos explicativos.

REFERENCIAS:

  • POWERS, J.P. (1992). Construction dewatering: New methods and applications. Ed. Wiley et al., New York.
  • PREENE, M.; ROBERTS, T.O.L.; POWRIE, W., DYER, M.R. (2004). Groundwater control: design and practice. CIRIA C515, London.
  • TOMLINSON, M.J. (1982). Diseño y construcción de cimientos. URMO, S.A. de Ediciones, Bilbao, 825 pp.
  • YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.

Licencia de Creative Commons
Esta obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-SinObraDerivada 4.0 Internacional.

Empujes sobre entibaciones según Terzaghi y Peck

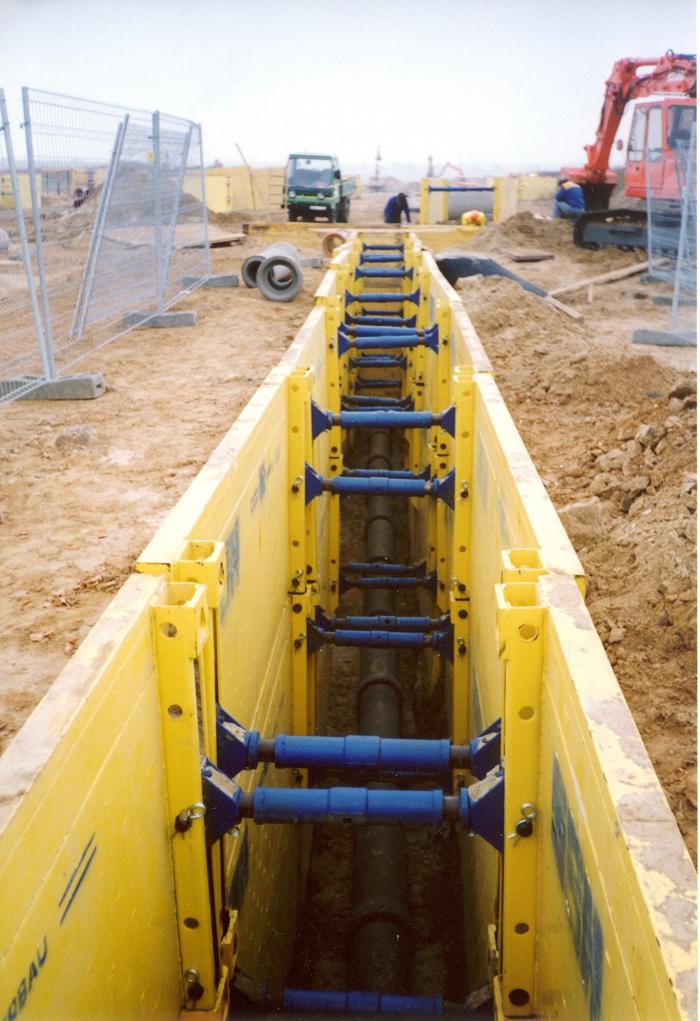

Figura 1. Entibación en excavación de zanja. https://commons.wikimedia.org/wiki/File:Sbh_s600.JPG

Ya se habló en un artículo anterior de la altura crítica, que si se sobrepasa, obliga a entibar una excavación. Este es un aspecto de gran importancia en la seguridad de las personas. Para ello resulta fundamental el cálculo de los empujes del terreno sobre la entibación para dimensionar correctamente los elementos constitutivos de esta estructura auxiliar.

La deformación que se desarrolla en el terreno al ir entibando una excavación, poniendo puntales de arriba hacia abajo, es diferente a la que desarrollan la condición de empuje activo en los muros. Este hecho provoca que la distribución real de los empujes sobre una entibación sea diferente a la clásica ley triangular que aparecen en los muros. Esto se debe, entre otros motivos, a que la entibación va a girar respecto a un punto situado en la parte superior (primer apuntalamiento), frente al típico muro en ménsula, donde el giro se realiza, aproximadamente, en la base de la estructura.

En la Figura 2 podemos ver que los empujes reales no crecen proporcionalmente con la profundidad y que, en el fondo de la excavación, acaban anulándose. Por tanto, la parte superior, que se apuntala desde el primer momento, recibe unos empujes superiores a los de la ley triangular, y en la parte inferior, son menores. La ley de empujes, por tanto, se aproxima a una parábola.

Figura 2. Empujes reales de forma parabólica sobre entibaciones

Terzaghi y Peck (1967) propusieron algunos esquemas simplificados útiles para determinados suelos típicos. Son los denominados “diagramas de presión aparente“, deducidos a partir de medidas realizadas en diferentes obras a mediados del siglo XX (Berlín, Múnich, Chicago, Nueva York y Oslo) en entibaciones apuntadas, no ancladas, de más de 6 m de profundidad.  No se trata realmente de unos diagramas de empujes únicos, sino de las envolventes empíricas de los distintos diagramas reales que se observan en una fase de excavación y que pueden ser bastante complicados (secuencia de construcción, temperatura, acomodo entre pantalla y apoyos, etc.).

Teniendo en cuanto los valores a, b y c de la Figura 3, se pueden estimar la ley de empujes en función de la Tabla 1 (Izquierdo, 2001). Hay que tener presente que estos empujes, sacados de mediciones realmente tomadas en obra, son aplicables a los empujes sobre entibaciones, por lo que no es de aplicación directa a superficies continuas y mucho más rígidas como los muros pantalla.

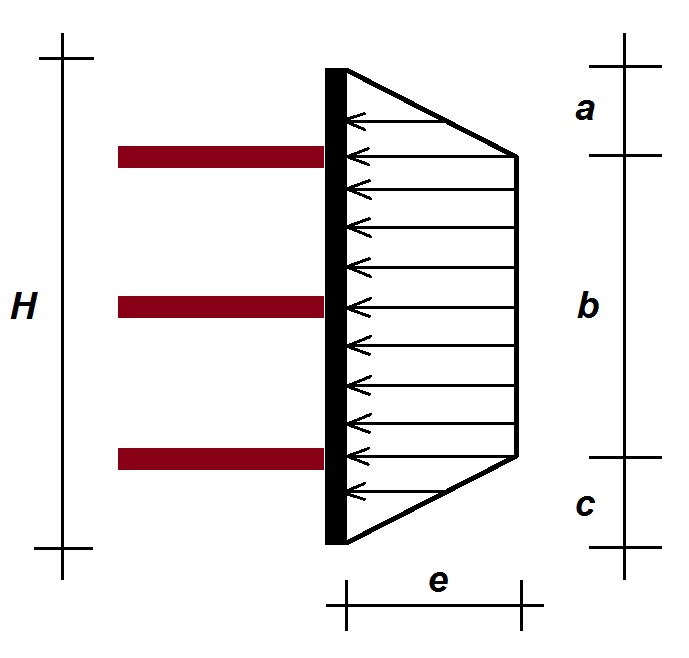

Figura 3. Distribuciones propuestas para empuje sobre entibaciones

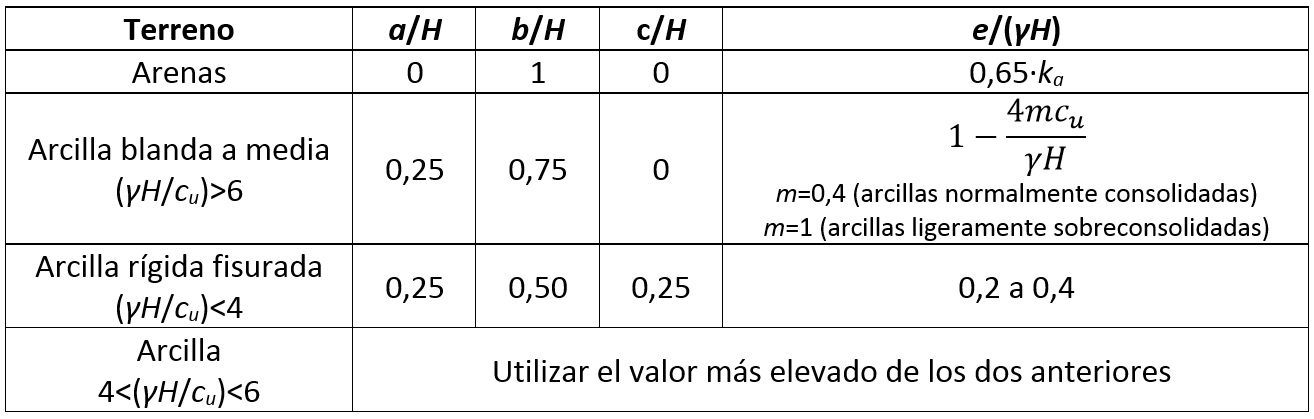

Tabla 1. Procedimiento empírico de Terzaghi y Peck (1967) para determinar las cargas sobre los puntales en una excavación entibada (Izquierdo, 2001)
