Vagones y carros perforadores

Figura 1.- Vagón perforador montado en llantas BARI-JÚPITER, modelo JRD 120 (B)

En una entrada anterior se describió el sistema de montaje de perforación mediante jumbos. En esta entrada, el sistema de montaje será el de vagones y carros perforadores. Los vagones y carros perforadores son las unidades remolcadas o autoportantes que permiten trasladar martillos medianos o pesados, de accionamiento neumático o hidráulico, y que están pensadas para perforaciones a cielo abierto.

La mayoría de estos equipos disponen de un sistema de avance con potencia suficiente para alcanzar profundidades superiores a 50 m, longitud que rebasa el límite de los 20 m impuesto por las desviaciones que son más habituales en este tipo de perforación.

Los equipos más simples, diseñados para excavación en banco y explotación de minas y canteras, constan de un chasis remolcable sobre el que se apoya un martillo de fondo ligero montado sobre una deslizadera de unos 2-2,5 m con avance de cadena.

Los equipos pesados, con diámetro superior a 12 cm y 3 – 4 t, montados sobre orugas, disponen de una deslizadera de mayor longitud (5-6 m) y de un sistema de avance con la potencia adecuada al peso del varillaje o sarta de tubos que se requiere en perforaciones más profundas.

Figura 2.- Carro perforador FlexiROC D65 de Atlas Copco
Figura 3.- Componentes de un carro perforador Atlas Copco



Figura 4.- Perforadora montada sobre camión T455WS SCHRAMM

Os dejo algunos vídeos al respecto:



Referencia:

YEPES, V. (2014). Maquinaria para sondeos y perforaciones. Apuntes de la Universitat Politècnica de València, Ref. 209. Valencia.





Visita del profesor Gizo Partskhaladze (Georgia)

La labor científica se ve muy beneficiada por la visita de profesores extranjeros. Son momentos agradables, donde se puede compartir de primera mano el conocimiento y los avances que pueden venir de la otra parte del mundo. Este ha sido el caso del profesor Gizo Partskhaladze, que nos ha visitado ya por tercera vez. El profesor Partskhaladze es el Decano de la Facultad de Tecnología de la Shota Rustaveli State University, en Georgia. Resulta de gran interés conocer sus avances en el ámbito del acero estructural, no olvidemos que en este país, por ejemplo, ha sido plataforma durante muchas décadas del lanzamiento de naves espaciales. En la fotografía que os dejo me podéis ver junto con el profesor Julián Alcalá, colega en el Departamento de Ingeniería de la Construcción, que también visitó recientemente Georgia.

Trabajos Fin de Máster sobre optimización de puentes postesados con modelos Kriging

El martes 18 de septiembre de 2018 tuvo lugar la defensa de dos trabajos fin de máster complementarios que versaron sobre la optimización de puentes postesados con modelos tipo Kriging. Se propuso una nueva metodología para el estudio de soluciones de este tipo de puentes que conseguía reducciones de coste entorno al 7%. Sus autores fueron Alejandro Brun Izquierdo y Lorena Yepes Bellver, y obtuvieron la máxima calificación de Sobresaliente 10, Matrícula de Honor. Sus directores fueron los profesores Julián Alcalá González y Tatiana García Segura. Estos TFMs se enmarcan dentro del proyecto de investigación DIMALIFEDiseño y mantenimiento óptimo robusto y basado en fiabilidad de puentes e infraestructuras viarias de alta eficiencia social y medioambiental bajo presupuestos restrictivos”. Además, se da la circunstancia que estos dos estudiantes son los primeros matriculados en el Doble Máster en Ingeniería de Caminos, Canales y Puertos e Ingeniería del Hormigón. ¡Enhorabuena a todos ellos!

Esto me suena… las tuneladoras y el “Ciudadano García”

Gobierno de la Ciudad Autónoma de Buenos Aires [CC BY 2.5 ar (https://creativecommons.org/licenses/by/2.5/ar/deed.en)], via Wikimedia Commons

Va siendo ya habitual colaborar de vez en cuando con el periodista José Antonio García Muñoz, conocido como Ciudadano García, sobre temas de ingeniería. Como ya he comentado en alguna entrada anterior, la labor de divulgación de las ciencias, y en particular de la ingeniería, resulta una tarea agradable y enriquecedora. Hoy hemos hablado sobre tuneladoras.

Tener la oportunidad de comunicar aspectos de nuestra profesión a más de 300.000 oyentes supone todo un reto, más si lo que se busca es transmitir de forma sencilla y para todo el mundo, aspectos técnicos que, a veces, solo somos capaces de hacerlo con colegas o estudiantes. Insisto, todo un reto y una oportunidad que se agradece.

Os dejo a continuación el audio por si queréis escucharlo. Se grabó en directo, y suena tal cual se hizo. Espero que os guste.







Agradecimiento por este reconocimiento: Publons Peer Review Awards 2018

La labor de revisar artículos de colegas en revistas científicas es una labor oscura y poco reconocida que supone un gran esfuerzo. Una buena revisión supone una aportación muy importante para elevar la calidad científica de la investigación. En este sentido, resulta gratificante haber recibido un reconocimiento por parte de Publons. Se trata de una iniciativa que trata de poner en valor el trabajo de revisión científica por pares.

En mi caso particular, se reconoce estar durante el periodo 2017-2018 en el 1% de los revisores en el ámbito “Engineering”. Se agradece, desde aquí, el reconocimiento a este “Publons Peer Review Awards 2018”. La lista completa se puede ver aquí: https://publons.com/community/awards/peer-review-awards-2018?utm_source=PublonsUsers&utm_campaign=91dc86d7ef-EMAIL_CAMPAIGN_2018_09_10_12_46_COPY_01&utm_medium=email&utm_term=0_d203ec3f11-91dc86d7ef-136029837

Descargar (PDF, 2.32MB)



Libro Blanco de las Tecnologías sin Zanja

La Asociación Ibérica de Tecnología Sin Zanja (IbSTT) ha recopilado en un libro, en el cual he participado como autor de un capítulo, de las técnicas sin zanja más actuales, guías de Perforación Dirigida, así como Manuales de rehabilitación de tuberías sin zanja y buenas prácticas y casos de éxito a lo largo de un recorrido por 587 páginas distribuidas en 12 capítulos, con más de 500 imágenes a color, recopilando el temario, capítulo por capítulo y módulo por módulo, del Curso de Postgrado Especialista en Tecnologías SIN zanja que llevamos impartiendo desde 2015 anualmente. En formato muy manejable de 15 cm. x 21 cm y tapa blanda.

Si quieres solicitar un ejemplar, puedes acudir a la página de IbSTT o bien acceder directamente aquí: https://docs.google.com/forms/d/e/1FAIpQLSfIUusGTfTicMUnuzAmhifC1uHDpDrDj6dWW3S2BfSAP7mOlw/viewform

Os paso a continuación el índice del libro por si os interesa:

Descargar (PDF, 98KB)

Las juntas de asiento en las estructuras de hormigón

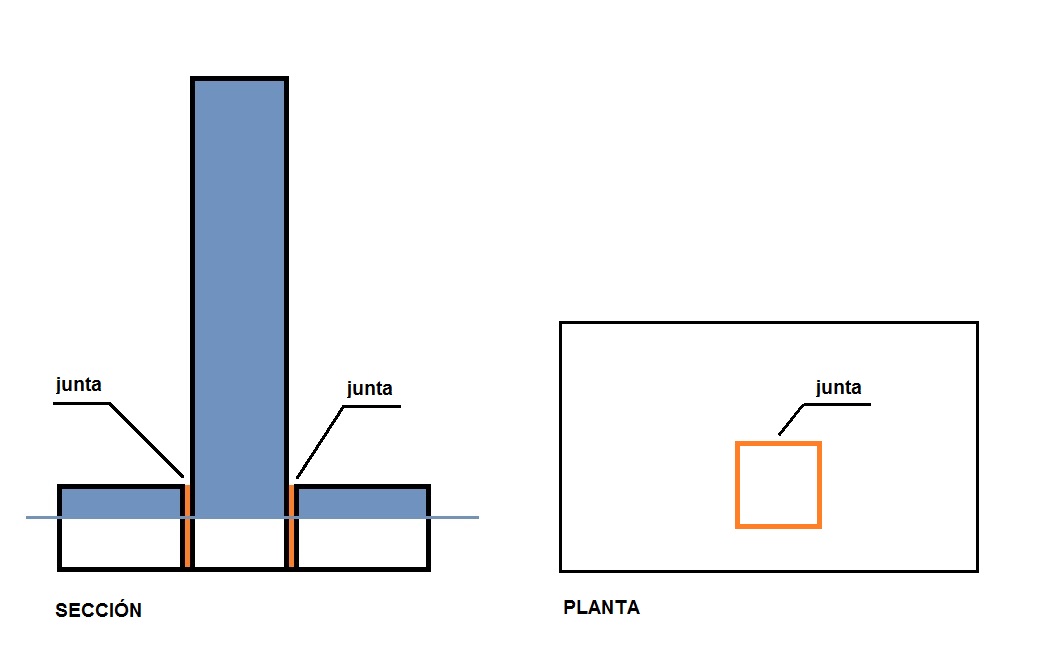

Figura. Disposición de junta de asiento en un edificio de gran altura

Las estructuras de hormigón presentan distintos tipos de juntas, que responden a condiciones diferentes, que a veces se confunden entre sí. Las juntas pueden ser de dilatación, de hormigonado, de retracción o de asiento. Esta entrada trata de las juntas de asiento.

Las juntas de asiento se disponen en el hormigón para permitir asientos diferentes en dos zonas de una estructura. Sirven para separar la estructura en varias partes y afectan a la totalidad, por ejemplo, de un edificio, incluida la cimentación. La necesidad de independizar la estructura en partes se debe, por ejemplo, cuando existen grandes diferencias de cargas, que provocarían asientos diferenciales y distorsiones angulares. Es el caso de una torre de gran altura y pequeña superficie en planta, rodeada en su zona baja de un área edificada en una gran extensión, pero con poca altura (ver Figura). Otro caso sería la separación de dos tipos de cimentación, una superficial y otra profunda. Incluso se debería colocar una junta de asiento en el caso de que una cimentación se sustente en terrenos de comportamiento muy diferente. Hay que tener presente que, se puede hacer coincidir una junta de asiento con una junta de dilatación.

¿Cuáles son los coeficientes de seguridad de los materiales de un encofrado?

https://pl.m.wikipedia.org/wiki/Plik:Cassaforma_rampante_Destil.jpg

Los encofrados están formados por una composición de distintos materiales que, trabajando de forma conjunta, sirven como molde para el hormigón en estado fresco. En la Norma UNE 180201:2016 “Encofrados. Diseño general, requisitos de comportamiento y verificaciones“, se recogen los requisitos que deben cumplir dichos materiales.

Tanto el fabricante del material, como el fabricante de los elementos constitutivos de los encofrados, deben garantizar, mediante los ensayos correspondientes, las características mecánicas que expresan características resistentes de dichos materiales y del propio encofrado en su conjunto, mediante valores característicos obtenidos con un percentil del 5%.

Esos valores característicos se minoran con coeficientes (γM) de ponderación, para cada uno de los materiales, cuando se realizan los cálculos correspondientes al dimensionado de los elementos constitutivos de los encofrados.

  • En el caso del acero, se debe cumplir con la Norma UNE-EN 1993-1-1: “Proyecto de estructuras de acero. Reglas generales y reglas para edificios” (Eurocódigo 3). Para la comprobación en rotura, estado límite último, γM=1,05, salvo en tirantes y uniones, donde γM=1,25. Estos coeficientes se pueden ajustar con el nivel de constatación de la calidad de las características del material. Para la comprobación de la deformación en servicio, estado límite de servicio, γM=1,00.
  • En el caso del aluminio, se debe cumplir con la Norma UNE-EN 1999-1-1: “Proyecto de estructuras de aluminio. Reglas generales y reglas para edificios” (Eurocódigo 9). Para la comprobación en rotura, estado límite último, γM=1,10, salvo en tirantes y uniones, donde γM=1,25. Estos coeficientes se pueden ajustar con el nivel de constatación de la calidad de las características del material. Para la comprobación de la deformación en servicio, estado límite de servicio, γM=1,00.
  • En el caso de la madera, se debe cumplir con la Norma UNE-EN 1995-1-1: “Proyecto de estructuras de madera. Reglas generales y reglas para edificios” (Eurocódigo 5). La madera debe cumplir con una clase de duración corta y una clase de servicio 3. Para la comprobación en rotura, estado límite último, γM=1,30, sobre el que hay que aplicar el coeficiente  kmod con el valor indicado en dicha norma según el tipo y condiciones de madera utilizada. Para la comprobación de la deformación en servicio, estado límite de servicio, el valor del módulo de elasticidad a emplear es el valor medio Emedio sin ponderar, es decir,  γM=1,00.



En el caso de materiales compuestos, no existen normas disponibles. En este caso, el fabricante debe garantizar las características mecánicas del material compuesto, obtenidas mediante ensayos, mediante valores característicos obtenidos con un percentil del 5%.



¿Qué resistencia tiene que tener el hormigón para poder descimbrar?

En una entrada anterior ya se comentó la importancia que tiene determinar bien el plazo de descimbrado. No es un tema menor, pues existen importantes repercusiones tanto en la economía como en la seguridad del proceso constructivo. La determinación del plazo de descimbrado depende del momento en que el hormigón es capaz de soportar los esfuerzos durante la construcción. Por tanto, la edad mínima para proceder al descimbrado depende de varios factores como son la evolución de la resistencia y del módulo de deformación del hormigón, del curado, de la deformabilidad o de la proporción de la carga permanente que actúa en el momento de descimbrado. Para poder determinar este plazo mínimo se pueden considerar dos métodos. Los primeros se basan en la resistencia a tracción del hormigón y los segundos son los métodos propuestos por la EHE-08 en su artículo 74. Sin embargo, los plazos indicados por la EHE-08 no son compatibles con desencofrados rápidos.

Para realizar un descimbrado lo antes posible, es necesario determinar cómo se desarrollan las resistencias mecánicas del hormigón a corto plazo, lo cual va a depender fundamentalmente de la composición de la mezcla y de la temperatura. La resistencia que está directamente ligada con los fenómenos de anclaje y corte es la resistencia a tracción. Si bien esta resistencia a tracción no se considera directamente en el cálculo de estructuras de hormigón armado, resulta crítica para el cálculo de los plazos de descimbrado. Con todo, en algunos casos resulta ser la adherencia el aspecto crítico, pero a efectos prácticos se puede utilizar la resistencia a tracción como crítica para el descimbrado.

Así, si tenemos una estructura con una acción característica de proyecto y en el momento de descimbrar está sometida a una fracción de esta acción, podremos realizar el descimbrado si se cumple la siguiente condición:

Por simplificar, se llama:

donde fckt,j  es la resistencia a tracción del hormigón a los j días, fckt,28 es la resistencia a tracción del hormigón en curado estándar a los 28 días, γ’fg es el coeficiente de mayoración de acciones aplicable a la situación correspondiente al descimbrado (por tratarse de una situación temporal puede ser menor de la del proyecto, sin ser inferior a 1,25), γfg es el coeficiente de mayoración de acciones de proyecto (1,50 para situación persistente o transitoria de efecto desfavorable para una acción permanente de valor no constante, por ejemplo) y α es la relación entre la carga característica de construcción y la característica de la estructura. Conviene fijarse que γ’fg depende del nivel de control; así Calavera (2002) propone que sea de 1,30 para obras de control de ejecución intenso, de 1,35 para obras de control de ejecución normal y de 1,40 para obras de control reducido.

Si bien la fórmula anterior es correcta, la dificultad estriba en conocer con precisión los valores correspondientes. Así, un método de fácil ejecución en laboratorio consiste en averiguar la resistencia a tracción indirecta del hormigón mediante el ensayo brasileño. Para ello se deben curar las probetas en condiciones análogas a las de la estructuras, y mediante su ensayo a diferentes edades podemos determinar el momento en el que se alcanza el valor mínimo para poder descimbrar.

Otra forma de calcular el plazo de descimbrado consiste en utilizar curvas de referencia, que proporcionan la evolución de la resistencia a tracción en función de la temperatura y del tipo de cemento empleado. En la Figura 1, por ejemplo, se pueden ver las curvas confeccionadas por Alvarado et al. (2005) para un hormigón con resistencia característica a compresión de 25 MPa y endurecimiento normal. Para adecuar la evolución de la temperatura del hormigón en obra, se utiliza el método de madurez, que es una forma de evaluar la resistencia de hormigón recién colocado, relacionando el tiempo y las mediciones de temperatura a valores de resistencia reales. La norma UNE 83160-1 IN proporciona en su Anexo A un ejemplo de aplicación práctica de los métodos de madurez.

Figura 1. Curvas para determinar el plazo de descimbrado para un hormigón de 25 MPa y cemento de endurecimiento normal (Alvarado et al., 2005)

Por último, podríamos utilizar la relación que existe entre la resistencia a tracción directa y la resistencia a compresión. Así, la EHE-08 propone la siguiente relación, cuyo mayor inconveniente es que solo es válida para edades superiores a 7 días y para hormigones de resistencia característica menor o igual a 50 MPa:

sustituyendo las expresiones que relacionan la resistencia a tracción con la resistencia a compresión a edades jóvenes, se obtiene la siguiente condición de la EHE-08 (solo válida para edades superiores a 7 días):

Por otra parte, sabiendo que la resistencia a tracción pura ( fckt) está relacionada con la resistencia a tracción indirecta obtenida en el ensayo brasileño (f ‘ckt ) mediante la siguiente relación aproximada:

se puede concluir que la condición de descimbrado, en función de la resistencia a tracción el ensayo brasileño, sería la siguiente (solo válido para edades superiores a 7 días):

Sin embargo, esta expresión de la EHE-08 donde se requiere una resistencia característica mínima a compresión en el momento de descimbrar puede resultar poco restrictiva para determinados tipos de cementos. Para un cemento CEM II/A-V 42.5, Alvarado et al (2005) proponen la siguiente ecuación, más ajustada que la anterior, para determinar la resistencia a compresión necesaria para el momento del descimbrado:

Por último, como medida de precaución, a pesar de todo lo anteriormente expuesto, se recomiendo un plazo que no baje de 3 días para tener en consideración la incertidumbre inherente al cálculo de la evolución de resistencias del hormigón a edades jóvenes. Asimismo, tampoco se debería descimbrar con resistencias inferiores a los 10 N/mm2 por condiciones estéticas (cambio de color, desconchones, textura, etc.) si el paramento de hormigón tiene una finalidad concreta.

Referencias:

Alvarado YA, Calderón PA, Pallarés FJ, Pellicer T (2005). “Estimation of shore removal times in bidirectional in situ concrete floor slabs applying the maturity method”, Bangkok, Thailand.

Alvarado YA, Calderón PA, Adam JM, Payá IJ, Pellicer T, Pallares FJ, Moragues JJ, (2009). “An experimental study into the evolution of loads on shores and slabs during construction of multistory buildings using partial striking”, Engineering Structures, 31(9):2132-2140.

Calavera J (2002). “Calculo, construcción, patología y rehabilitación de forjados de edificación”, INTEMAC, Madrid.

Calavera J, Fernández J (1991). “Cuaderno Nº 3: Criterios para el descimbrado de estructuras de hormigón”, INTEMAC, Madrid.

Calderón PA, Alvarado YA, Adam JM, (2011). “A new simplified procedure to estimate loads on slabs and shoring during the construction of multistorey buildings”, Engineering Structures (2011),

Fernández J (1986). “Estudio experimental de la evolución de las características mecánicas del hormigón curado en diversas condiciones y su aplicación al cálculo de los procesos de descimbrado”, Tesis Doctoral, Universidad Politécnica de Madrid, Madrid.

Ministerio de Fomento (2008). “Instrucción de hormigón estructural. EHE-08”, Comisión Permanente del Hormigón, Madrid.



Resistencia a fricción contra deslizamiento del apoyo de una cimbra

Figura 1. Resistencia de fricción contra deslizamiento. Fuente: EN 12812

Los pequeños detalles son los que, en ocasiones, provocan accidentes o problemas importantes en una obra. En este post vamos a comentar brevemente cómo evitar en el cálculo estructural de una cimbra el deslizamiento local del apoyo. Se trata de una comprobación sencilla que vamos a describir siguiendo las indicaciones de la norma UNE-EN 12812 “Cimbras. Requisitos de comportamiento y diseño general”.

La forma de evitar el deslizamiento local de la cimbra se puede realizar confiando en la fricción, mediante un dispositivo mecánico, o por la combinación de ambos. Para este último caso, se debería garantizar que actúan tanto la resistencia a fricción como el dispositivo mecánico de forma conjunta. Téngase en cuenta que la rigidez del dispositivo mecánico y cualquier tolerancia u holgura pueden retrasar el trabajo conjunto.

Para que la resistencia a fricción Rf,d sea suficiente, debe superar al valor de cálculo de la fuerza paralela al plano de apoyo que conduce al deslizamiento, Fd (véase la Figura 1).







Rf,d se calcula de la siguiente forma:

donde:

Los coeficientes de rozamiento dependen de la combinación de materiales. En la siguiente tabla aportada por la norma UNE-EN 12812 se sugieren algunos valores que pueden modificarse si se disponen de datos más reales realizados por experimentación para un caso particular.
