Puente de la Trinidad, sobre el cauce del río Turia, en Valencia. (Fotografía de Víctor Yepes, 2010).

Con este post vamos a seguir divulgando procesos constructivos históricos, en este caso, con el arco. En otros posts anteriores ya comentamos el origen del arco y su diseño. Espero que os gusten estas pinceladas de procedimientos de construcción ya históricos. Os dejo algunas referencias bibliográficas (Yepes, 2010) y enlaces a otras páginas web para que podáis ampliar la información, que es necesariamente breve para el formato de este post.

Los romanos construyeron con arcos de medio punto. Esta disposición geométrica era de composición cómoda, pues resultaba muy sencillo trazar la directriz y relativamente fácil construir la cimbra –normalmente compuesta por al menos dos arcos de círculo de madera sólidamente triangulados-. Las cimbras se construían con cerchas o armaduras de madera, unidas por correas sobre las que se clavaban tablas o listones para formar el forro o superficie de apoyo para las dovelas. El perfilado de la superficie de asiento se terminaba por medio de una ligera capa de mortero, yeso o barro (Moreno, 1985).

La cimbra, por tanto, es el elemento esencial para dar la forma al arco. Esta estructura auxiliar se apoya directamente sobre el suelo mediante unos soportes, bien sobre unos huecos –mechinales- o en unas piedras salientes –canes- que solían dejarse a la altura del arranque de las bóvedas para ahorrar madera (Adam, 2002). Con esta última solución, los constructores añadían un valor ornamental a las cornisas dispuestas a nivel de la última hilada horizontal. Para economizar materiales, a veces los constructores ensamblaban algunas bóvedas por tongadas paralelas yuxtapuestas, sin cruzar las juntas. Ello permitía levantar cada uno de los arcos contiguos separadamente con la misma cimbra, que se desplazaba lateralmente. Incluso se podían separar los arcos paralelos, y haciendo de cimbra los arcos ya construidos, colocar posteriormente unas losas de complemento. En otras ocasiones, se podían disponer varias roscas de dovelas, así se conseguía que, una vez colocada la primera, ésta resistía el peso de las demás, con lo cual se podía aligerar la cimbra.

Proceso de cimbrado en la construcción de una bóveda romana.Eugène Viollet-le-Duc (1856).

Proceso de cimbrado en la construcción de una bóveda romana. Eugène Viollet-le-Duc (1856).

El trabajo de construir una cimbra comenzaba con la elección del tipo de árboles que presentaran un porte y una madera adecuada. En la Hispania romana era frecuenta el uso del roble, del castaño, del fresno, del olmo, la haya, el abeto y el álamo. Tras el talado del árbol, se retiraban las ramas dejando un tronco que era posteriormente transformado mediante hacha y sierra en tablones. Para construir la cimbra, una vez ensamblada se situaba en su posición mediante unos andamios construidos en la obra. Hasta el siglo XVIII, el cálculo de los grosores de las piezas de madera para su construcción se hacía mediante reglas prácticas validadas por la experiencia. Así, en el tratado de Palladio (1570), se establecen tipologías básicas de puentes de madera y se señala que las dimensiones en un caso particular serán proporcionales a allí señaladas.

Construcción del puente de los Franceses, siglo XIX.

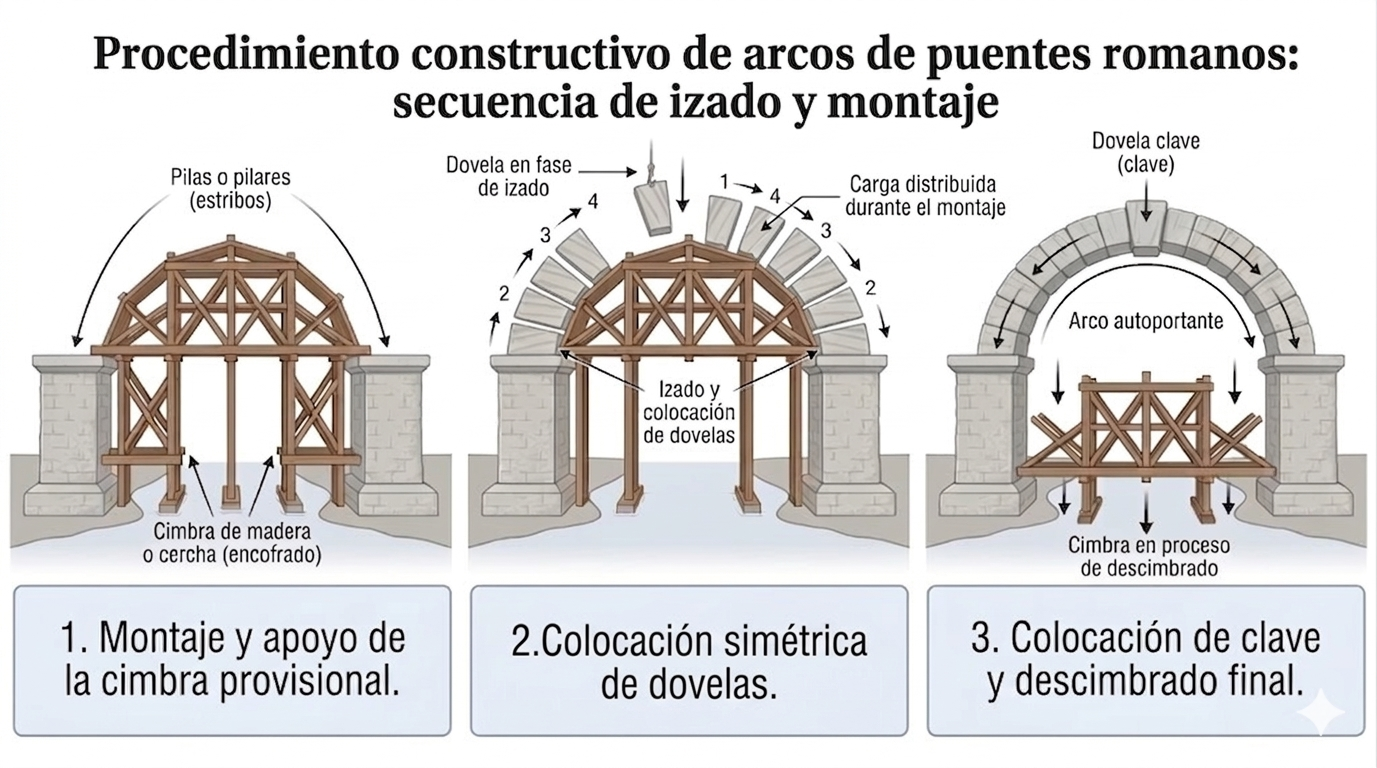

Una vez instalada la cimbra, se comenzaban a colocar las dovelas de forma simétrica desde los salmeres o arranques hasta llegar a la última pieza, la clave. El avance simétrico se realizaba para repartir convenientemente el peso se la sillería sobre los pilares y evitar una posible deformación indebida de la cimbra. A partir de ese momento, la cimbra ya puede retirarse, pues el arco funciona por sí solo.

La construcción de las bóvedas romanas se podía realizar arco a arco, cimbrando de forma independiente cada uno de ellos, puesto que las pilas eran tan robustas que eran capaces de contrarrestar el empuje desestabilizante de la bóveda adyacente recién descimbrada. Se podía empezar la construcción desde uno de los extremos y terminar en el otro, o bien empezar por ambos extremos a la vez. Este aspecto permitía un gran ahorro de madera en las cimbras. El resultado era la construcción de arcos de radio constante, con dovelas idénticas (Monleón, 1986). Otra ventaja adicional es que ha permitido la supervivencia de los actuales puentes romanos, puesto que el colapso de una de las bóvedas en caso de conflicto bélico, o bien a causa de la socavación de una de sus pilas, permitiría que el resto de las bóvedas permaneciesen estables reconstruyéndose sólo la parte dañada (Arenas, 2002).

Construcción de un puente sobre el río Tera (Zamora). Foto de Laurent, siglo XIX.

Ya entrados en el siglo XVI, la construcción de las bóvedas seguía realizándose a la romana, es decir reutilizando la misma cimbra en varios arcos iguales. En el caso de disponer un gran arco central, sus empujes se recogían construyendo previamente los arcos laterales. El ensamblaje de la cimbra no se realizaba con la anchura total que fuera a tener la bóveda, sino que se hacía por fases, desde los laterales al centro, guardando la simetría. Como el viento podría llevar al traste esta fase constructiva, se arriostraban las estrechas cimbras mediante sogas de cáñamo. Además, para garantizar el correcto asiento de las dovelas, se cubría la cimbra con una capa de yeso.

El izado de las dovelas sobre la cimbra se realizaba mediante una grúa. Algunos de estos ingenios fueron proyectados por los propios arquitectos o ingenieros en las obras, como es el caso de Juan de Herrera, que diseñó sus propias grúas para las obras del Monasterio del Escorial, tras la muerte del arquitecto Juan Bautista de Toledo, en 1567. Los ingenieros romanos no tuvieron que imaginar nuevos procedimientos para izar cargas pesadas, pues los griegos ya disponían de máquinas elevadoras o machinae tractores, perfectamente ideadas para cualquier carga del momento (Adam, 2002). Una grúa muy utilizada eran las provistas de ruedas de pisar que pivotaban sobre un eje vertical, que permitía orientarlas convenientemente. La polea y el torno elevador se asociaban para formar una máquina elevadora que ha mantenido su éxito durante mucho tiempo: la cabria, constituida por un par de piezas de madera unidas en ángulo agudo y sujetas mediante tirantes de fijación. Estas máquinas disponían de unas tenazas de hierro, empleadas desde los romanos, que sujetaban los sillares.

Los extremos del puente, los estribos, se construían en primer lugar, pues la primera bóveda empezaba a transmitir sus empujes en cuanto se descimbraba. Se componen de un muro frontal, de aparejo similar al de las pilas, y unos muros laterales que se denominan “de acompañamiento” en el caso de ser paralelos al puente y “aletas” en caso contrario. Estos muros contienen el relleno del intradós o el derramamiento de tierras, y también sirven para encauzar la corriente del río (León y Espejo, 2007).

En otros posts completaremos información acerca del descimbrado de la bóveda y terminación de la calzada de este tipo de puentes de arcos de fábrica.

Si quieres saber más sobre ingeniería romana, te puedes descargar este libro de la biblioteca de Juanelo Turriano: http://juaneloturriano.oaistore.es/opac/ficha.php?informatico=00000087MO&idpag=696101919&codopac=OPJUA

Referencias

ADAM, J.P. (2002). La construcción romana. Materiales y técnicas. León: Editorial de los Oficios.

ARENAS, J.J. (2002). Caminos en el aire: los puentes. Colección ciencias, humanidades e ingeniería. Ed. Colegio de Ingenieros de Caminos, Canales y Puertos, Madrid.

LEÓN, J.; ESPEJO, S. (2007). Aspectos resistentes de los puentes romanos, en Memorias del Seminario Puente de Alcántara: Restauración de puentes romanos. Fundación San Benito de Alcántara.

MONLEÓN, S. (1986). Curso de puentes, Vol. I. Colegio de Ingenieros de Caminos, Canales y Puertos. Valencia, 216 pp.

MORENO, F. (1985). Arcos y bóvedas. Ed. CEAC, 15ª edición, Barcelona.

YEPES, V. (2010). Puentes históricos sobre el viejo cauce del Turia. Un análisis histórico, estético y constructivo a las obras de fábrica. Universitat Politècnica de València. Inédito.
