Método belga de construcción de túneles

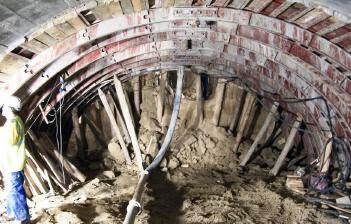

Figura 1. Excavación en bóveda. http://descubriendolaingenieriacivil.blogspot.com/2014/10/construccion-de-tuneles.html

El Método belga, también conocido como el Método Clásico de Madrid o el Método de Galería de Clave, es una técnica utilizada en la construcción de túneles. Se originó a partir de los principios aplicados en la construcción del Túnel del Charleroi en 1828, que conectaba Bruselas y Charleroi. Este método se distingue por su progresiva excavación de los componentes del túnel, eliminando primero los elementos más estables para evitar colapsos o inestabilidades en el frente de trabajo. El Método Clásico de Madrid recibe este nombre debido a su amplio uso en la construcción de los túneles del metro de Madrid. Es adecuado para túneles con una anchura máxima de 11 m, incluyendo un espacio máximo de 8 m de ancho y 3 m de ambos hastiales.

El Método Belga implica la excavación de una pequeña galería en clave que se ensancha gradualmente. Durante este proceso, se protege y fortalece el frente de trabajo hasta que sea posible colocar el hormigón en toda la bóveda (se suele denominar avance en bóveda o calota). La bóveda se sostiene en el terreno mediante un entramado progresivo de madera. La bóveda se asegura con un encofrado y cuando está asegurada, la parte inferior se va excavando a medida que se va asegurando el avance. De esta manera, la galería se construye mientras se avanza, sin poner en peligro a los trabajadores debido a posibles hundimientos del túnel. Al abrir pequeñas secciones es posible solucionar cualquier problema que pudiera surgir de inestabilidad, puesto que la seguridad del método se basa en que se trabaja con un frente muy pequeño, normalmente inferior a 3 m². Este método está ampliamente comprobado en la práctica de la ingeniería civil, aunque su rendimiento es limitado.

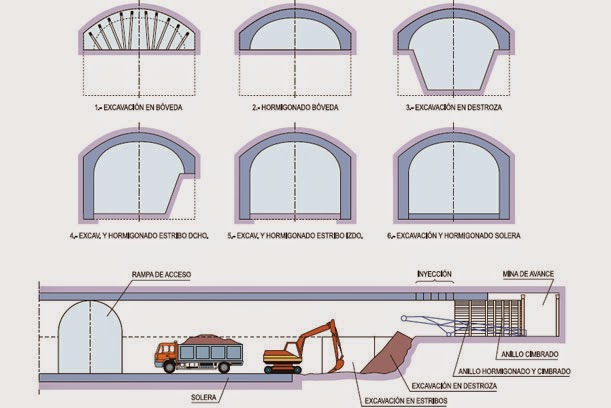

Figura 2. Esquema de ejecución de un túnel en mina por el método belga

Resumiendo, las fases serían las siguientes:

a) Excavación de la bóveda. Realmente se inicia con una galería de avance, entibada en la zona de clave, que va unos metros por delante de la bóveda, y desde la que se ensancha la excavación de esa zona. Esta excavación va unida a la debida entibación.

b) Hormigonado de la bóveda con inyección del trasdós para rellenar huecos y asegurar el contacto terreno-hormigón.

c) Excavación y entibación de hastiales por bataches, previa excavación en destroza.

d) Hormigonado de hastiales por bataches.

e) Destroza y hormigonado de la contrabóveda.

 Si la sección del túnel es grande, las fases c) y d) se cambian, se excavan los hastiales en pozo y se hormigonan antes de excavar la destroza.

En resumen, el Método Belga es efectivo cuando el terreno es lo suficientemente bueno para soportar el descalce de parte de la bóveda para ejecutar los bataches. Esto es comúnmente posible en terrenos de Madrid con luces inferiores a 9 m, siendo la cantidad de agua en terrenos arenosos el principal factor limitante. Además, su sencillez y la poca infraestructura necesaria para su implementación lo hacían un sistema económico para tramos cortos en los años 60 y 70, permitiendo atacar el túnel desde varios frentes sin grandes inversiones. Sin embargo, la escasez de mano de obra ha aumentado significativamente el costo por metro lineal.

El tipo de entibación requiere una gran participación de la mano de obra, lo que conlleva los retos propios de un trabajo artesanal. Sin embargo, brinda una supervisión personal y constante, con una gran capacidad de respuesta ante imprevistos. Es esencial trabajar continuamente en turnos de 8 horas para evitar problemas en el terreno.

En términos generales, la velocidad de avance puede variar entre 30 metros por mes en terrenos muy duros a 40-50 m por mes en terrenos de arena de miga, llegando en ocasiones a 50 m por mes en terrenos óptimos con 3 turnos de trabajo.

Os paso algunos vídeos donde se explica de forma gráfica el sistema. Espero que os gusten.

https://www.youtube.com/watch?v=6E2-4RNyxdc

En el siguiente vídeo, se explica el método tradicional de construcción de túneles de Madrid. En el vídeo no se refleja que las fases de avance están desfasadas en el tiempo, es decir, la galería en avance se realiza muchos metros por delante de la sección en la que se hormigonan los hastiales por bataches.

Referencias:

MARTÍ, J.V.; YEPES, V.; GONZÁLEZ, F.; ALCALÁ, J. (2012). Técnicas de voladuras y excavación en túneles. Apuntes de la Universitat Politècnica de València. Ref. 530, 165 pp.

MELIS, M.J.; TRABADA, J.M. (2000). Construcción en 39 meses de 8 km de túnel por el Método Clásico de Madrid. Revista de Obras Públicas, 3405:25-40.
