Pilotes perforados encamisados

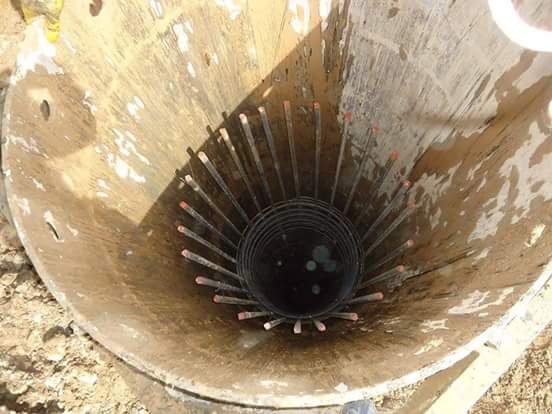

1535443_863066217099687_8651323141082007077_nEste procedimiento de construcción de pilotes se realiza perforando el terreno y colocando una camisa o entubación para contener las paredes de la perforación. Podrían distinguirse dos tipos, los que recuperan la entubación o los que dejan dicha entubación perdida.

  • Pilote in situ de extracción con entubación recuperable: Este tipo de pilote se ejecuta excavando el terreno y utilizando una camisa (tubo metálico a modo de encofrado), que evita que se derrumbe la excavación. Una vez completado el vaciado, y según se va hormigonando el pilote, se va retirando gradualmente la camisa, que puede ser reutilizada nuevamente. Normalmente se usa como pilotaje de poca profundidad trabajando por punta, apoyado en roca. También como pilotaje trabajando por fuste en terreno coherente de consistencia firme, prácticamente homogéneo.
  • Pilote in situ de extracción con camisa perdida: Se ejecuta por el mismo sistema del tipo in situ de extracción con entubación recuperable, con la diferencia de que la camisa metálica no se extrae, sino que queda unida definitivamente al pilote. Usualmente como pilotaje trabajando por punta apoyado en roca o capas duras de terreno y siempre que se atraviesen capas de terreno incoherente fino en presencia de agua, o exista flujo de agua y en algunos casos con capas de terreno coherente blando; cuando existan capas agresivas al hormigón fresco. La camisa se utilizará para proteger un tramo de los pilotes expuesto a la acción de un terreno agresivo al hormigón fresco o a un flujo de agua. La longitud del tubo que constituye la camisa será tal que, suspendida desde la boca de la perforación, profundice dos diámetros por debajo de la capa peligrosa.

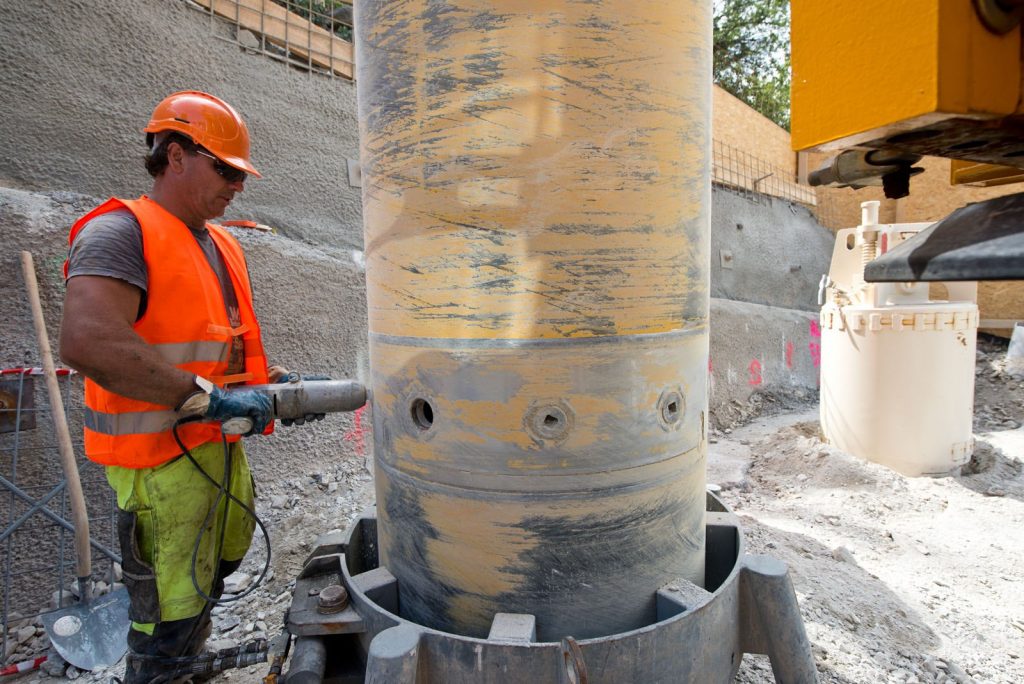

En la siguiente fotografía se puede ver el detalle de la conexión entre los tramos de la camisa.

https://twitter.com/desdeelmurete/status/1258552007679291392/photo/4

Os dejo un vídeo explicativo del procedimiento que espero os guste.

Referencia:

YEPES, V. (2020). Procedimientos de construcción de cimentaciones y estructuras de contención. Colección Manual de Referencia, 2ª edición. Editorial Universitat Politècnica de València, 480 pp. Ref. 328. ISBN: 978-84-9048-903-1.
